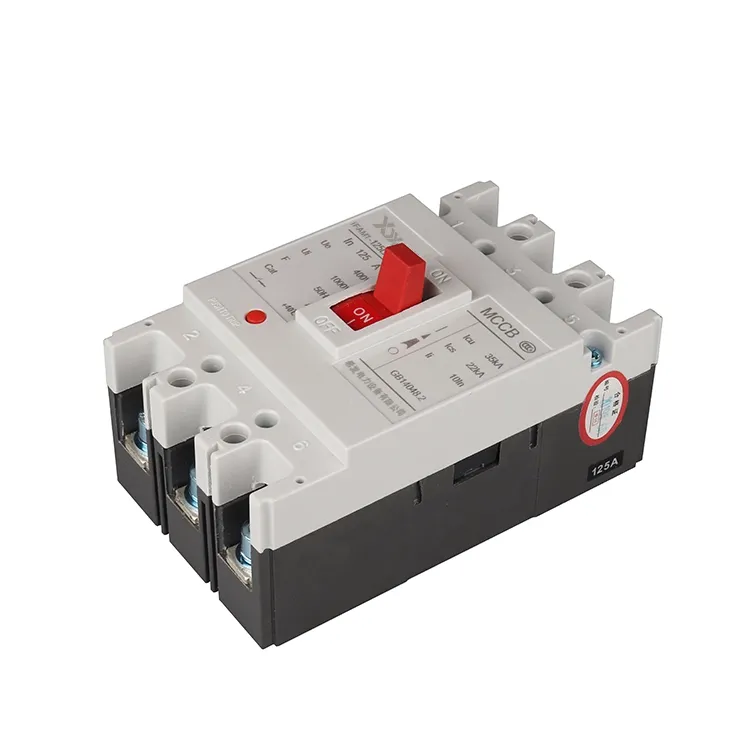

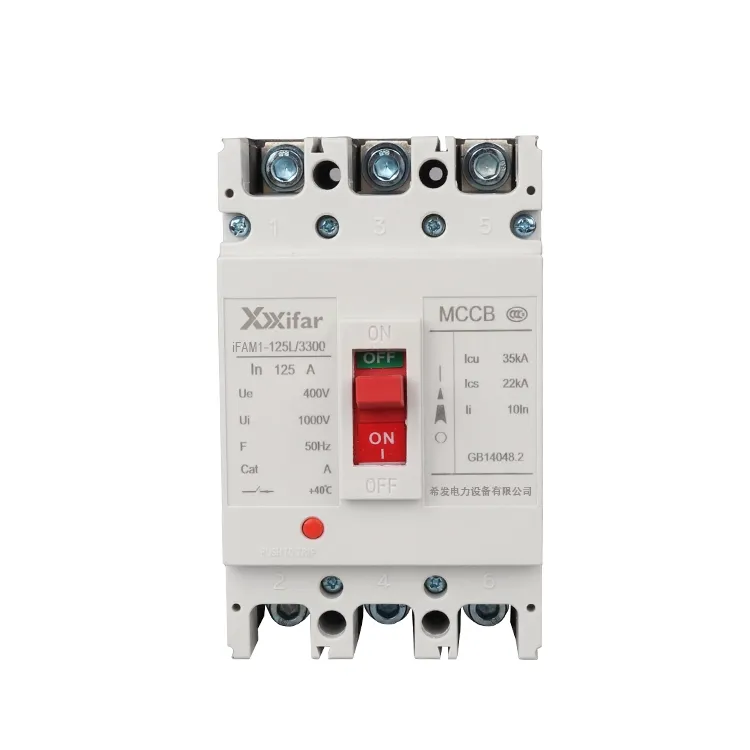

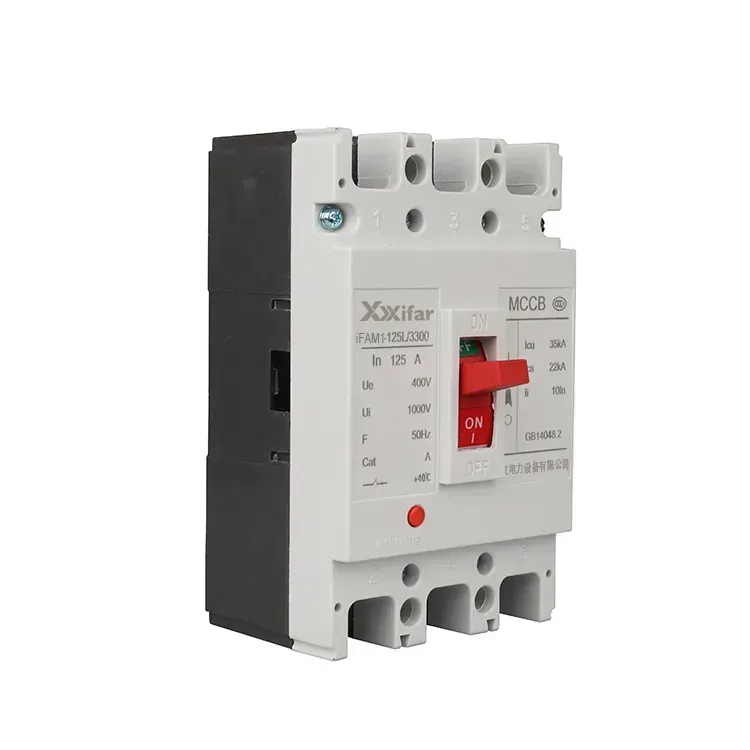

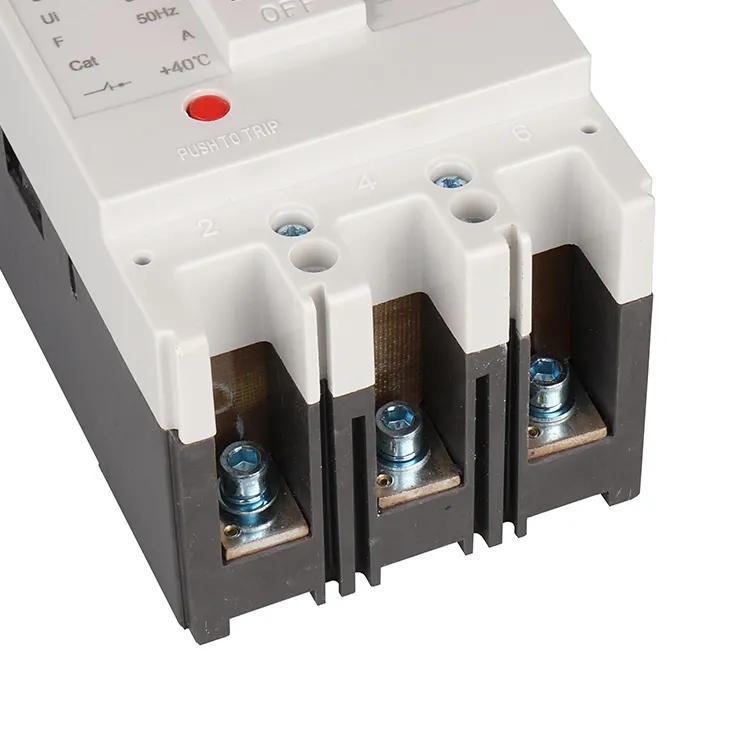

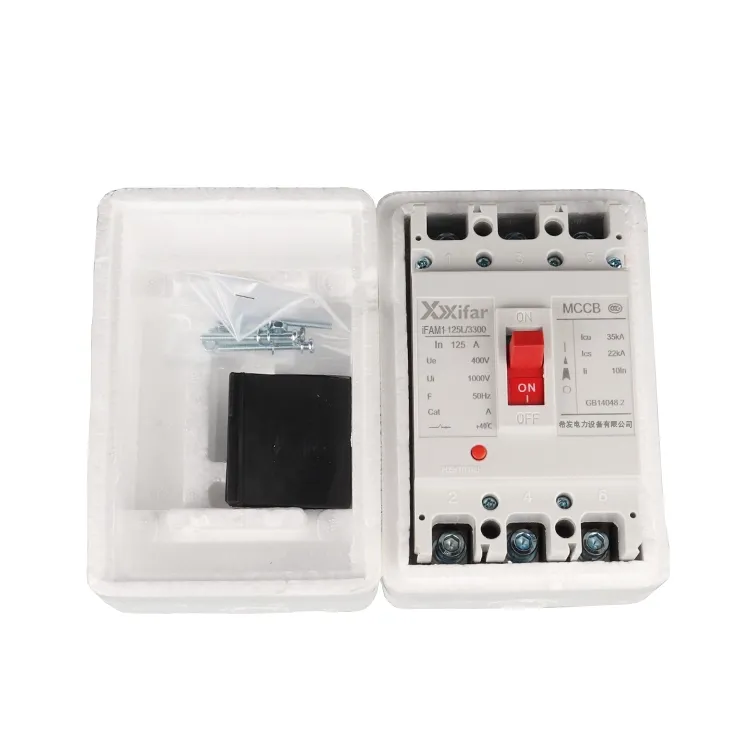

3p 100a MCCB istič 400v

Aby sa znížili výrobné náklady štandardných mccb, ako je 3p 100a mccb lisovaný istič 400v, Wenzhou XiFa Electric Power Equipment Co., Ltd. využíva výrobu vo veľkom meradle na zníženie nákupných nákladov, ako je nákup medených kontaktov za nižšiu aktuálnu cenu. Spoločnosť Wenzhou XiFa Electrical Power Equipment Co., Ltd stále viac kontroluje kvalitu komponentov podľa noriem ISO 9001 a IEC 60947-2. Cieľom Wenzhou XiFa nie je len vyrábať cenovo konkurencieschopný 3p 100a 400v mccb lisovaný istič, ale aj spoľahlivý a pevný.

Odoslať dopyt

Popis produktu

Lisovaný istič 3p 100a mccb 400v je typ ochranného zariadenia, ktoré sa bežne používa v distribučnom systéme 400V. Je známe, že kryt ističa 3p 100a mccb je zvyčajne vyrobený z vysokopevného plastu alebo podobných izolačných materiálov. Skriňové ističe 3p 100a 400V mccb sa používajú predovšetkým na distribúciu energie a na ochranu obvodov a elektrických zariadení proti poruchám, ako sú preťaženia a skraty. MCCB tiež umožňujú občasné prepínanie okruhov za normálnych podmienok. Lisované ističe 3p 100a 400 V mccb, navrhnuté s rovnováhou medzi výkonom ochrany a prevádzkovým komfortom, sú kľúčovým komponentom v priemyselných, komerčných a bytových distribučných sieťach.

3p 100a Mccb Moulded Case Circuit Breaker 400v

Hlavné výkonové charakteristiky A 3p 100a mccb ističa 400v lisovaného puzdra možno zhrnúť takto:

1. Kompaktná štruktúra a modulárny dizajn

Všetky hlavné komponenty 3p 100a mccb ističa 400 V, vrátane ovládacieho mechanizmu, kontaktného systému, jednotky na zhášanie oblúka a spúšťacieho zariadenia, sú integrované do jedného izolovaného krytu. Kompaktná konštrukcia poskytuje relatívne vysokú úroveň ochrany, účinne zabraňuje vniknutiu prachu a cudzích predmetov a zároveň zaisťuje bezpečnú prevádzku. Mnoho návrhov funkčných jednotiek, ako napríklad podnapäťová vypínacia cievka, motorizovaný ovládač a zásuvné komponenty, využíva modulárny prístup, aby MCCB jednoduchšie rozširovalo funkcie a vykonávalo údržbu.

2. Spoľahlivé ochranné funkcie

Primárnou úlohou 3p 100a mccb lisovaného ističa 400v je poskytnúť ochranu proti preťaženiu s časovým oneskorením a okamžitú ochranu proti skratu. Ochrana proti preťaženiu sa dosahuje pomocou tepelnej spúšte. Keď prúd po určitú dobu prekročí prednastavenú hodnotu, istič lisovaného puzdra 3p 100a mccb s oneskorením vypne, aby sa zabránilo poškodeniu prehriatím. Medzitým ochranu proti skratu zabezpečuje magnetická spúšť, ktorá reaguje takmer okamžite, zvyčajne v priebehu desiatok milisekúnd. Keď dôjde k vysokému poruchovému prúdu, istič 3p 100a mccb by mohol ochrániť zariadenie pred tepelným aj elektrodynamickým namáhaním. Niektoré pokročilé modely ponúkajú aj ochranu proti krátkodobému oneskoreniu a ochranu pred zemným spojením.

3. Vysoká vypínacia schopnosť

Vypínacia kapacita sa vzťahuje na maximálny poruchový prúd, ktorý môže istič bezpečne prerušiť. Lisované ističe 3p 100a mccb vo všeobecnosti ponúkajú výrazne vyššiu vypínaciu kapacitu ako miniatúrne ističe, aby mohli prerušiť väčšie poruchové prúdy, ktoré sa môžu vyskytnúť v 400 V distribučných systémoch. To zaisťuje spoľahlivú prevádzku aj v ťažkých poruchových podmienkach a pomáha predchádzať eskalácii nehôd.

4. Flexibilná inštalácia a prevádzka

Lisované ističe 3p 100a mccb podporujú rôzne spôsoby inštalácie, ako je pevný typ montáže, zásuvný typ a výsuvný typ, aby sa prispôsobili rôznym konfiguráciám rozvádzačov. 3P 100A MCCB ponúkajú aj viacero prevádzkových režimov vrátane manuálnej a motorizovanej prevádzky. Môže byť tiež vybavený príslušenstvom, ako sú pomocné kontakty a kontakty alarmu, ktoré umožňujú diaľkovú indikáciu a ovládanie.

5. Silná prispôsobivosť a spoľahlivosť

Lisované ističe 3P 100A sú schopné spoľahlivo fungovať v relatívne drsnom prostredí. S dlhou životnosťou a vysokou mechanickou a elektrickou odolnosťou spĺňajú náročné požiadavky rôznych aplikácií na spoľahlivú ochranu obvodov.

3p 100a mccb istič 400 V parametre:

Rated Current	100 A
Kapacita vypínania servisného skratu	35 kA; 50 kA
Počet Poliakov	3P; 3 pól; 3 fáza
Frekvencia	50/60 Hz
Menovité pracovné napätie	400 V; 415 V
Menovité izolačné napätie	800 V
Mechanická životnosť	20 000 krát
Elektrická životnosť	3000 krát
Oblúková vzdialenosť	≤ 50 mm

Size

Režim produktu	Poliak	Rozmer
Režim produktu	Poliak	L	L1	L2	W	W1	W2	H	H1
M1-63L	2	136	85	117	55	14	25	89	65
	3	136	85	117	78	14	25	89	65
	4	136	86	117	102	14	25	89	65
M1-63M	3	136	85	117	78	14	25	98	74
M1-63M	4	136	86	117	102	14	25	98	74
M1-125L	2	150	88.5	133.5	63	18	30.5	88.5	62
	3	150	88.5	133.5	92	18	30.5	88.5	62
	4	150	88.5	133.5	122	18	30.5	88.5	62
M1-125M	3	150	88.5	133.5	92	17	30.5	105	79
M1-125M	4	150	88.5	133.5	122	17	30.5	105	79
M1-250L	2	165	102	144	74	23	35.5	110	81
	3	165	102	144	107	23	35.5	110	81
	4	165	102	144	142	23	35.5	110	81
M1-250M	3	165	102	144	107	23	35.5	126	99
M1-250M	4	165	102	144	142	23	35.5	126	99
M1-400	3	257	174	225	150	30	48	153	98
M1-400	4	257	174	225	198	30	48	153	98
M1-630	3	270	185	237	180	44	58	160	104
M1-630	4	270	185	237	240	44	58	160	104
M1-800	3	280	205	243	210	46	70.5	155	110
M1-800	4	280	205	243	280	46	70.5	155	110
M1-1250	3	470	265	330	210	46	70	191	137
M1-1250	4	470	265	330	280	46	70	191	137
M1-1600	3	470	265	330	280	46	70	191	137
