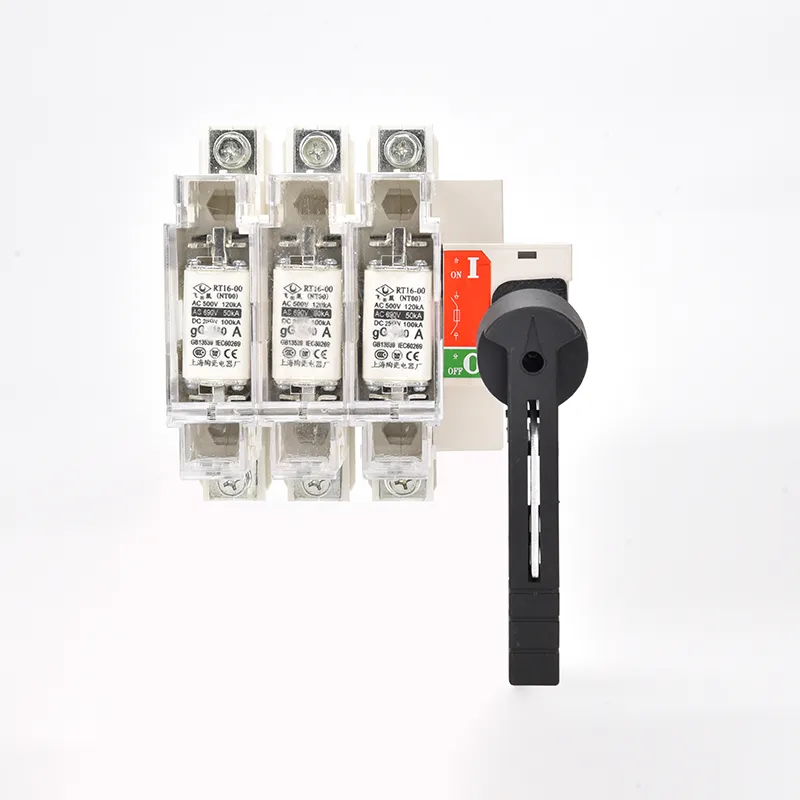

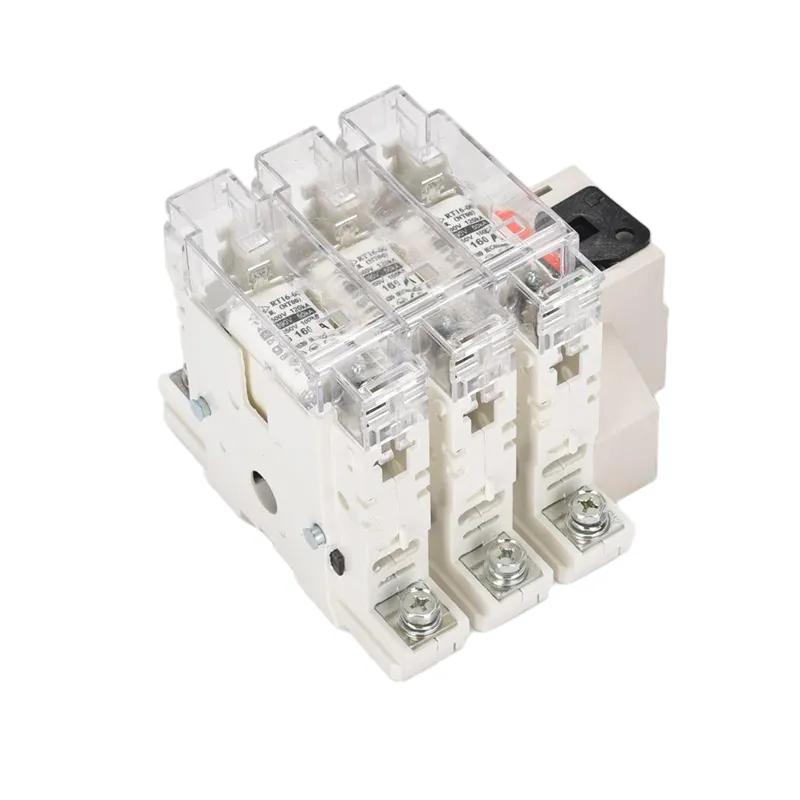

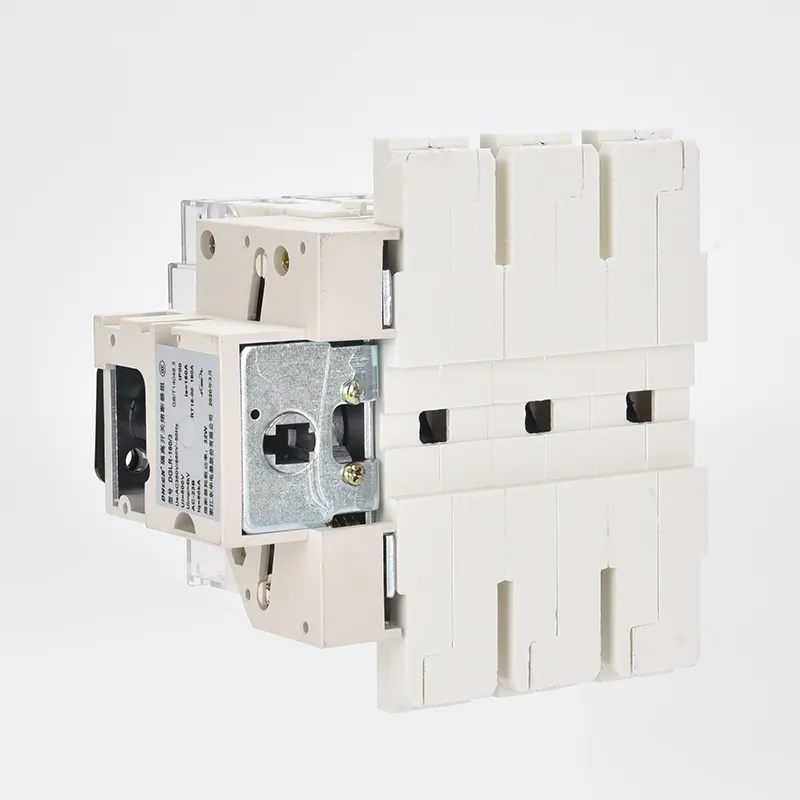

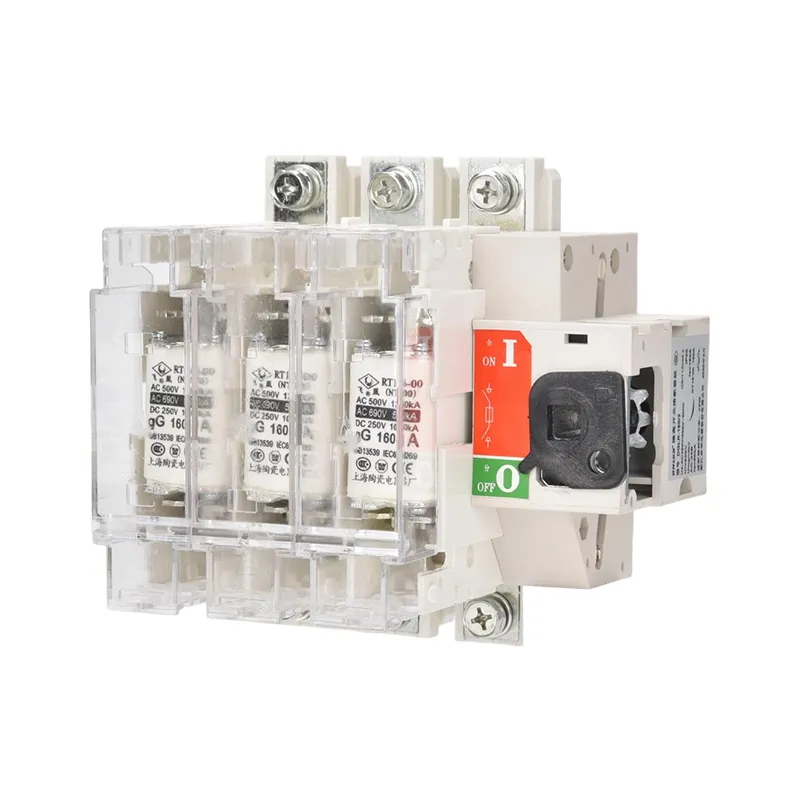

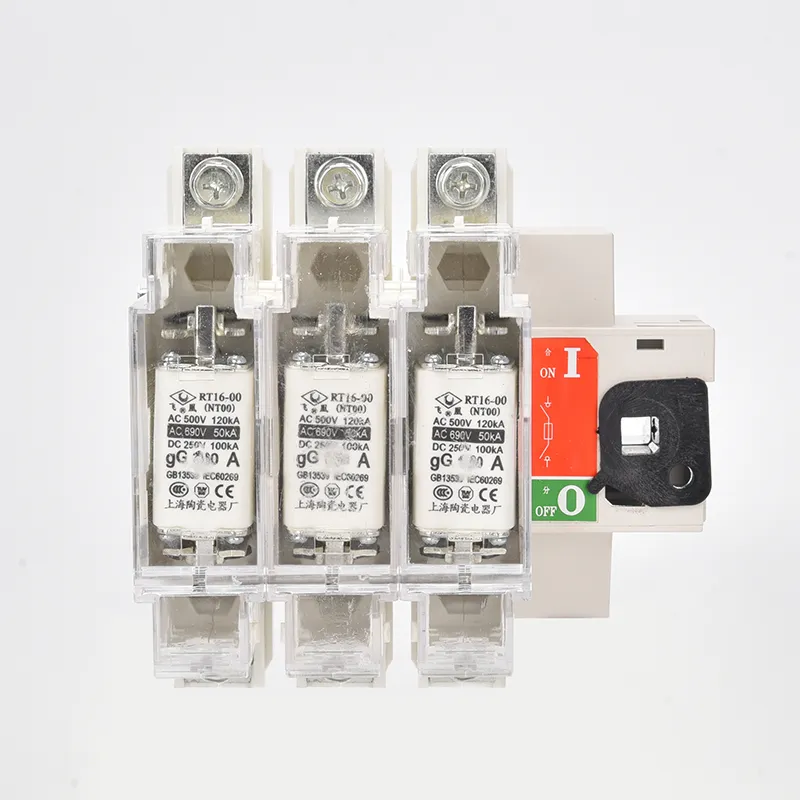

Trojfázový vypínač AC poistky

Každý striedavý trojfázový odpojovač poistky vyrobený vo Wenzhou XiFa electric Power Equipment Co., Ltd by mohol poskytnúť jasne viditeľný bod zlomu, bezpečnú izoláciu obvodov a ochranu proti skratu a preťaženiu. Táto pozornosť venovaná detailom dizajnu minimalizuje riziko počas údržby a každodennej prevádzky. Medzitým Wenzhou XiFa poskytuje technickú podporu, inštalačné pokyny a službu rýchlej odozvy pre každý predaný trojfázový odpojovač poistiek, aby sa zabezpečilo, že zákazníci dostanú vysokokvalitné odpínače a spoľahlivú podporu počas celého životného cyklu produktu.

Odoslať dopyt

Popis produktu

Trojfázový odpojovač poistiek striedavého prúdu kombinuje funkcie odpojovača a poistky a ponúka oddelenie obvodu aj nadprúdovú ochranu. Jeho konštrukčné vlastnosti a výhody možno zhrnúť takto:

Konštrukčné vlastnosti trojfázových odpojovačov poistiek striedavého prúdu:

1.Konštrukcia kontaktu: Pohyblivý kontakt má klenutú štruktúru, vyvýšenú v strede, aby zodpovedala šírke kontaktného priestoru. To zaisťuje spoľahlivú vodivú cestu pri spárovaní s pevným kontaktom.

2.Integrovaná poistka: Vybavená vstavanými poistkami, ktoré poskytujú nadprúdovú ochranu. Keď prúd prekročí menovitú hodnotu, poistkový prvok sa roztaví a okamžite odpojí obvod.

3. Mechanické blokovanie: Hriadeľ je spojený s rukoväťou a pružinový mechanizmus na ukladanie energie zaisťuje rýchle prepínanie. Rýchlosť a sila prevádzky zostávajú konzistentné, nezávislé od manuálneho úsilia.

4. Ochranný kryt: Kryt je vyrobený zo živice vystuženej sklenenými vláknami, ktorá ponúka vynikajúcu dielektrickú pevnosť a spoľahlivý izolačný výkon.

Výhody trojfázových odpojovačov poistiek striedavého prúdu:

1.Komplexná ochrana: Kombinuje izolačnú funkciu vypínača s nadprúdovou ochranou poistky, čím zabezpečuje rýchlu reakciu na skraty a preťaženia.

2. Bezpečné a spoľahlivé: Vysoká vypínacia schopnosť, silné prúdové obmedzujúce charakteristiky a funkcie mechanického blokovania zvyšujú prevádzkovú bezpečnosť.

3. Jednoduchá údržba: Modulárna konštrukcia poistky umožňuje rýchlu výmenu poistkových prvkov po poruche bez potreby výmeny celej jednotky.

4. Nákladovo efektívne: Vhodné pre nízkonapäťové aplikácie, ako sú transformátory namontované na podložke, ktoré ponúkajú stabilný výkon za relatívne nízku cenu.

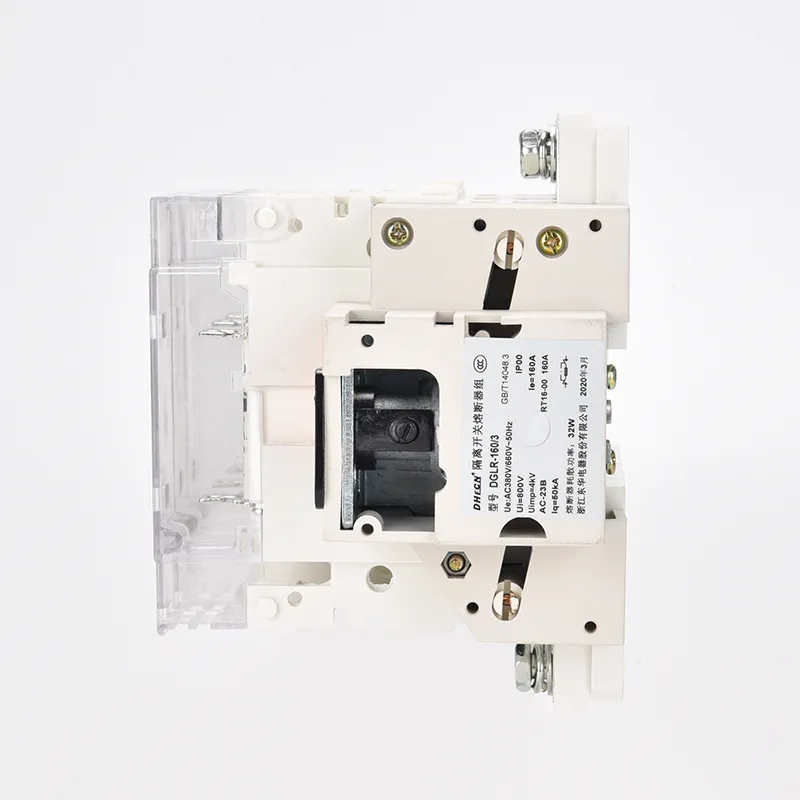

AC Three Phase Fuse Isolator Switch

Parameter produktu:

Rámový prúd A	Menovitý prúd poistky (A)	Režim poistky
63	10, 20, 30, 40, 50, 63	00C
160	63, 80, 100, 125, 160	0
250	160	0
250	200, 250	1
400	300, 315, 400	2
630	400, 500, 630	3

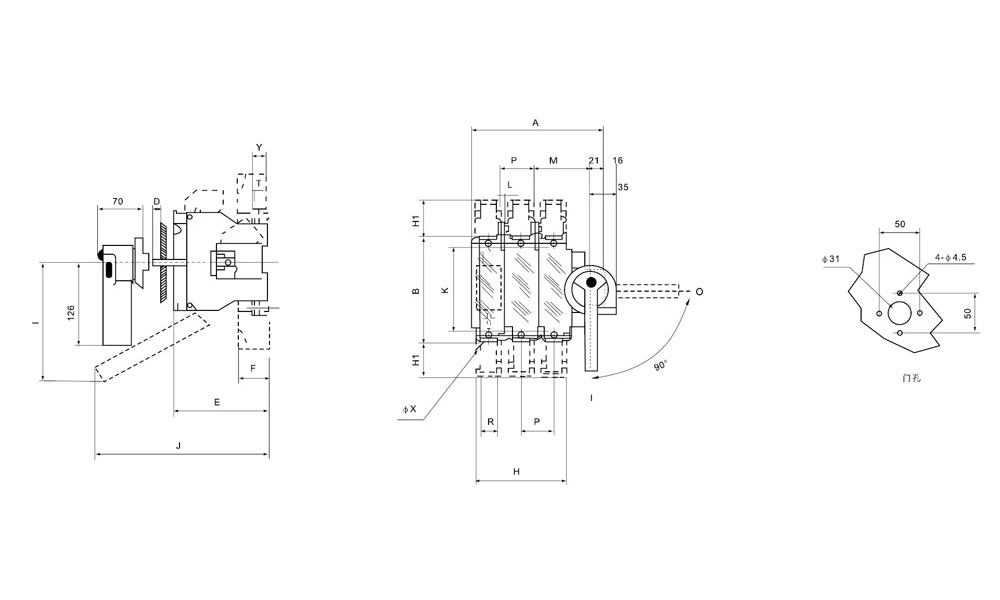

predný typ

Typ	Veľkosť poistky	Veľkosť rámu a veľkosť inštalácie
GLR-63～400A		A	B	D	E	F	H	H1	I	J	K	L	M	P	R	T	φX	Y
63A/3	0 až 00 °C	152	118	20-30	117				159	145	106	5.4	62.5	32
63A/4	0 až 00 °C	184	118	20-30	117				159	145	106	5.4	62.5	32
160A/3	0:00	164	162	28-30	126	44	108	53	141	189	127	5.4	65	36	20	2.5	8.5	19.5
160A/4	0:00	200	162	28-30	126	44	144	53	141	189	127	5.4	65	36	20	2.5	8.5	19.5
250/3	1	236	195	28-30	146	65	180	75	185	251	162	6.4	90.5	60	32	2.5	11	19.5
250/4	1	296	195	28-30	146	65	240	75	185	251	162	6.4	90.5	60	32	2.5	11	19.5
400/3	2	278	205	28-30	149	65	192	75	200	260	172	6.4	121	66	50	3	11	20
400/4	2	344	205	28-30	149	65	258	75	200	260	172	6.4	121	66	50	3	11	20

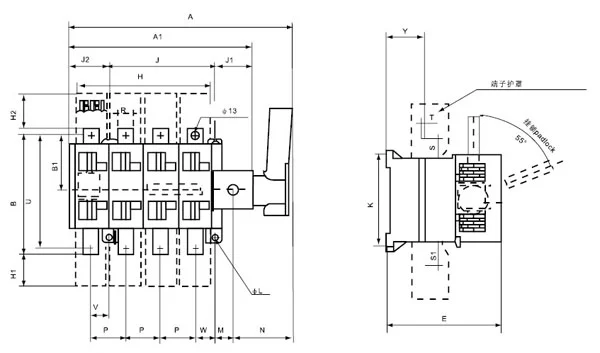

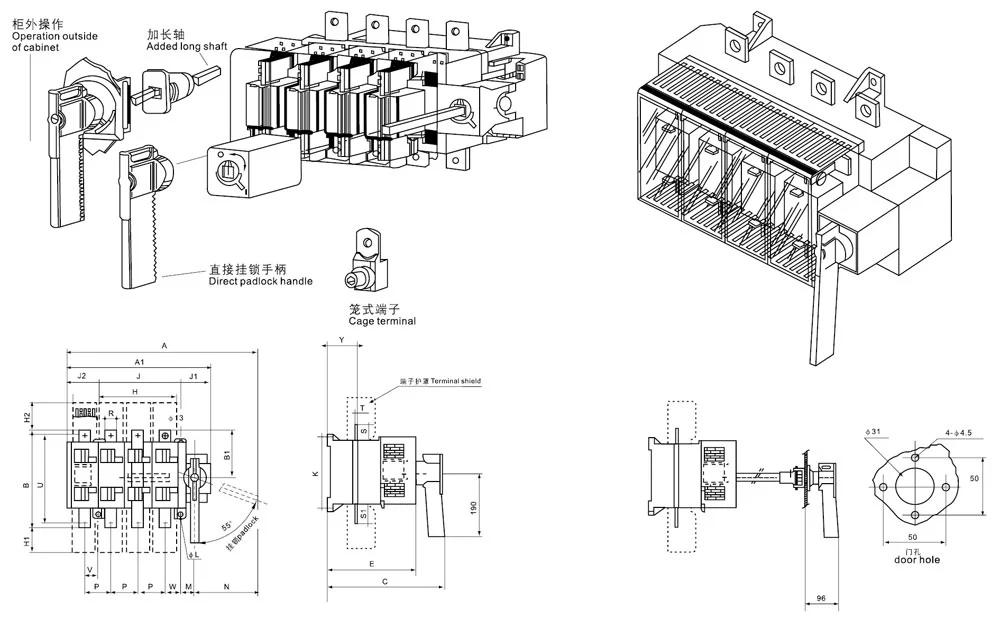

Typ	Veľkosť poistky	Veľkosť rámu a veľkosť inštalácie
GLR-400～630A		A	A1	B	B1	C	E	H	H1	H2	J	J2	J1	K	M	N	P	R	S	S1	T	V	U	W	φL	Y
400A/3	2	414	285	238	115	307	221	190	71	79	210	70	65	180	32.5	162	65	32	35	43	5	40.5	208	39.5	7	69
400A/4	2	474	345	238	115	307	221	255	71	79	210	70	65	180	32.5	162	65	32	35	43	5	24.5	208	39.5	7	69
630A/3	3	470	345	300	150	348	268	235	85	85	250	100	76	250	38.5	162	80	50	50	50	7	45.5	260	44.5	9	72
630A/4	3	550	425	300	150	348	268	315	85	85	250	100	76	250	38.5	162	80	50	50	50	7	34.5	260	445	9	72

typ Aside

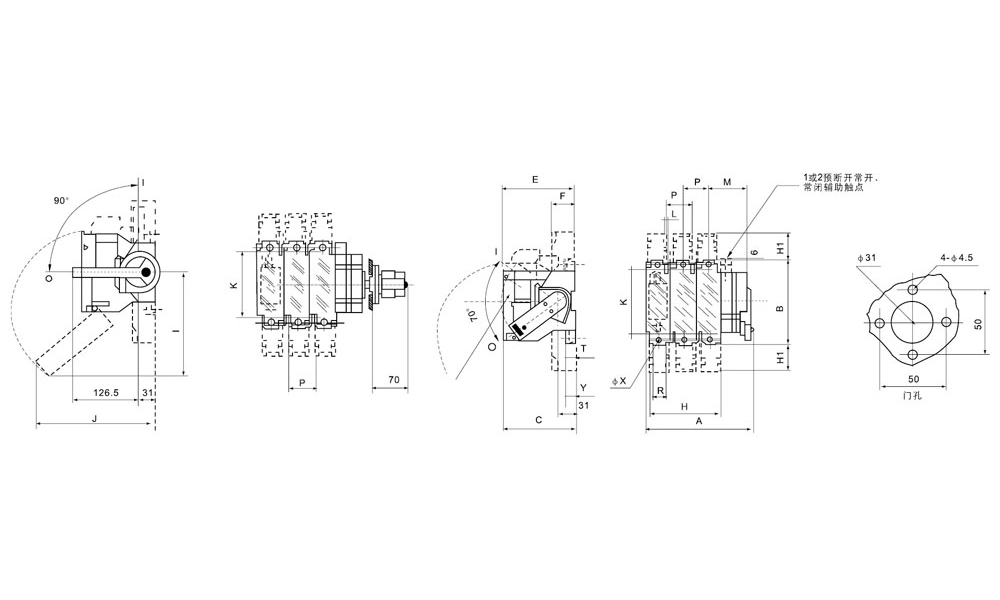

Typ	Veľkosť poistky	Veľkosť rámu a veľkosť inštalácie
GLR-63～400A		A	B	C	E	F	H	H1	I	J	K	L	M	P	R	T	φX	Y
63A/3	0 až 00 °C	133	118	134	126.5		116.5		159	145	106	5.4	36	32
63A/4	0 až 00 °C	164	118	117	126.5		116.5		159	145	106	5.4	36	32
160A/3	0:00	150	162	173	126.5	44	108	53	141	189	127	5.4	38	36	20	2.5	8.5	19.5
160A/4	0:00	186	162	173	126.5	44	144	53	141	189	127	5.4	38	36	20	2.5	8.5	19.5
250/3	1	253	195	173	146	65	180	75	185	251	162	6.4	81	60	32	2.5	11	19.5
250/4	1	313	195	173	146	65	240	75	185	251	162	6.4	81	60	32	2.5	11	19.5
400/3	2	271	205	173	149	65	192	75	200	260	172	6.4	86	66	50	3	11	20
400/4	2	337	205	173	149	65	250	75	200	260	172	6.4	86	66	50	3	11	20

Typ	Veľkosť poistky	Veľkosť rámu a veľkosť inštalácie
GLR-400～630A		A	A1	B	B1	E	H	H1	H2	J	J2	J1	K	M	N	P	R	S	S1	T	V	U	W	φL	Y
400A/3	2	500	285	238	115	221	190	70	79	210	70	65	180	32.5	119	65	32	30	43	5	40.5	208	39.5	7	69
400A/4	2	560	345	238	115	221	255	70	79	210	70	65	180	32.5	119	65	32	30	43	5	24.5	208	39.5	7	69
630A/3	3	550	345	300	150	268	235	100	85	250	100	76	250	38.5	119	80	50	50	50	7	45.5	260	44.5	9	72
630A/4	3	630	425	300	150	268	315	100	85	250	100	76	250	38.5	119	80	50	50	50	7	34.5	260	445	9	72

AC Three Phase Fuse Isolator Switch

Údržba produktu:

Otázka: Ako funguje poistka v trojfázovom vypínači poistky striedavého prúdu?

Odpoveď: Poistkový prvok sa roztaví, keď prúd prekročí menovitý limit, čím sa okamžite preruší obvod. To chráni káble, transformátory a zariadenia pred poškodením spôsobeným preťažením alebo skratom.

Otázka: Aké bezpečnostné prvky obsahuje odpojovač trojfázovej poistky striedavého prúdu?

Odpoveď: Jasne viditeľný bod zlomu zaisťuje, že operátori môžu vidieť odpojenie. Mechanické blokovania zabraňujú nebezpečným operáciám a poistkový prvok poskytuje okamžitú ochranu proti poruche.

Otázka: Aká jednoduchá je údržba?

Odpoveď: Údržba je jednoduchá. Poistkový modul je vymeniteľný, čo znamená, že prestoje sú minimálne a náhradné diely sú lacné v porovnaní so zložitejšími zariadeniami.
