Zhrnutie článku
Výber anVzduchový istič ACBnie je len o porovnávaní aktuálnych hodnotení. Pre inžinierov, staviteľov panelov, majiteľov tovární, projektových dodávateľov a obstarávacie tímy je skutočnou výzvou výber ističa, ktorý dokáže ochrániť zariadenie, skrátiť prestoje, prispôsobiť sa dizajnu rozvádzača, podporiť budúce rozšírenie záťaže a zostať spoľahlivý po rokoch prevádzky. Tento článok vysvetľuje, ako vzduchový istič ACB funguje, kde sa bežne používa, na ktorých špecifikáciách najviac záleží a ako sa kupujúci môžu vyhnúť nákladným chybám pri výbere. Zavádza tiež praktické úvahy o nákupe pri práciWenzhou Xifa Electrical Equipment Co., Ltd.pri získavaní riešení ACB pre priemyselné a komerčné energetické systémy.
Obsah
V nízkonapäťovom systéme distribúcie energie sa hlavný istič často považuje za jednu položku v zozname obstarávania. Je to riskantný pohľad na vec. Vzduchový istič ACB sa zvyčajne inštaluje v kritickom bode systému, ako je vstupný panel, hlavná rozvodná skriňa, výstupný panel generátora, sekundárna strana transformátora alebo veľký napájací okruh. Akonáhle sa nepodarí správne vypnúť, výsledkom nemusí byť malá elektrická porucha. Môže to byť odstavenie výroby, poškodenie zariadenia, riziko požiaru alebo nákladná núdzová údržba.
Mnoho kupujúcich hľadá ACB iba podľa aktuálneho hodnotenia, ako napríklad 630A, 1000A, 1600A, 2000A alebo 3200A. Na aktuálnom hodnotení samozrejme záleží, ale nie je to celý príbeh. Istič musí zodpovedať úrovni skratu v mieste inštalácie, požiadavkám na ochranu záťaže, konštrukcii rozvádzača, prevádzkovému prostrediu a plánu údržby zariadenia.
Dobrý vzduchový istič ACB poskytuje elektrickému systému kontrolovaný spôsob odpojenia abnormálneho prúdu. Chráni káble, prípojnice, transformátory, generátory, motory a následné zariadenia. A čo je dôležitejšie, dáva tímom údržby dôveru. Keď je systém postavený okolo ističa so stabilným mechanickým pôsobením, presným vypínaním a jasnými nastaveniami ochrany, celá distribučná miestnosť sa ľahšie riadi.
Skutočná otázka nákupu nie je len „Koľko stojí istič? Lepšia otázka je: „Bude tento istič stále správne chrániť môj systém, keď dôjde k poruche v najhoršom možnom čase?

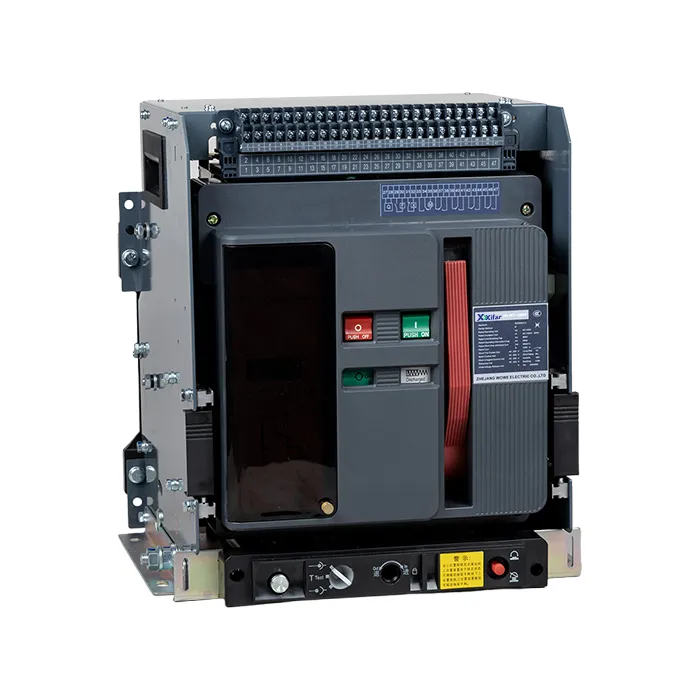

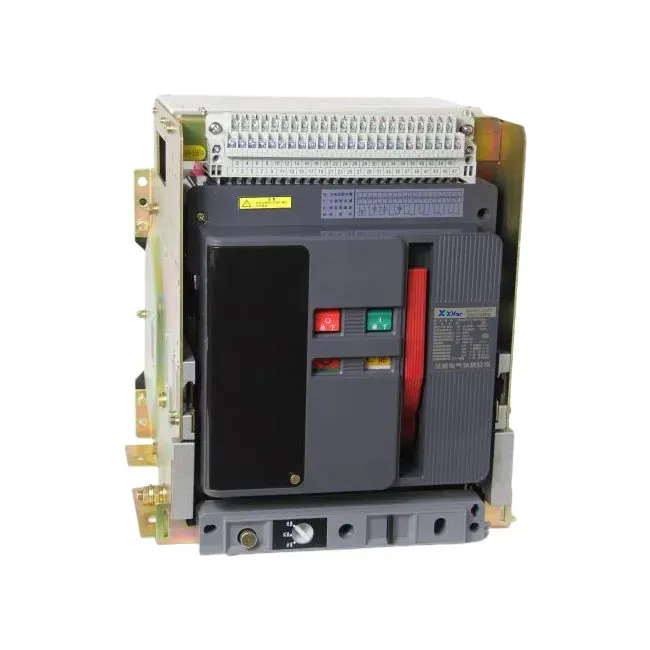

Vzduchový istič ACB je nízkonapäťové spínacie a ochranné zariadenie, ktoré používa vzduch ako médium na zhášanie oblúka. Keď sa kontakty počas prerušenia poruchy oddelia, vytvorí sa elektrický oblúk. Istič vedie a ochladzuje oblúk cez zhášacie komory, kým sa prúd bezpečne nepreruší. Tento dizajn robí ACB vhodnými pre vysokoprúdové nízkonapäťové aplikácie, kde je dôležitá spoľahlivosť, udržiavateľnosť a nastaviteľná ochrana.
Pri praktickom použití môže vzduchový istič ACB vykonávať niekoľko dôležitých funkcií. Môže manuálne alebo elektricky zapínať a vypínať okruh. Môže sa automaticky vypnúť pri preťažení, skrate, podpätí alebo poruche uzemnenia v závislosti od konfigurácie vypínacej jednotky. V mnohých moderných elektrických systémoch podporujú inteligentné vypínacie jednotky aj meranie, komunikáciu, záznamy porúch a nastaviteľné ochranné krivky.
V porovnaní s menšími ističmi sa ACB často vyberá pre hlavnú úroveň distribúcie energie, pretože dokáže zvládnuť vyššie rámcové prúdy a silnejšie požiadavky na prerušenie porúch. Je tiež jednoduchšia na kontrolu a údržbu vo veľkých elektrických skriniach, najmä pri použití výsuvného dizajnu. Pre zariadenia, ktoré si nemôžu dovoliť dlhé prestoje, nie je táto udržiavateľnosť malou výhodou.
Kupujúci len zriedka bojujú, pretože nemôžu nájsť vzduchový istič ACB. Bojujú, pretože príliš veľa modelov vyzerá na papieri podobne. Nízka cena môže na prvý pohľad vyzerať atraktívne, ale nesprávna voľba môže viesť k nesúladu, oneskoreniu inštalácie, prehrievaniu, nepríjemnému vypínaniu, zlej selektivite alebo ťažkej popredajnej podpore.
Pre výrobcov panelov je rozmerová kompatibilita často hlavným problémom. Istič, ktorý sa nezhoduje s dizajnom skrine, môže ovplyvniť usporiadanie prípojnice, otváranie dverí, polohu ovládacej rukoväte a priestor na údržbu. Pre továrenských používateľov je najväčším problémom zvyčajne stabilná prevádzka. Potrebujú istič, ktorý sa vypne, keď má, zostane zatvorený, keď je systém v poriadku, a dá sa opraviť bez zbytočných prestojov.
Pre dodávateľov je dôležitá aj rýchlosť dodania a dokumentácia. Projekt môže pred odoslaním vyžadovať fotografie produktu, výkresy, schémy zapojenia, protokoly o skúškach, certifikáty, podrobnosti na typovom štítku a informácie o balení. Ak dodávateľ nedokáže jasne odpovedať, môže utrpieť harmonogram projektu.
| Záujem kupujúceho | Prečo na tom záleží | Čo je potrebné pred objednávkou potvrdiť |
|---|---|---|
| Súčasný nesúlad hodnotenia | Poddimenzovaný istič sa môže príliš často prehrievať alebo vypínať, zatiaľ čo nadrozmerný istič môže znížiť presnosť ochrany. | Menovitý prúd, veľkosť rámu, typ zaťaženia, budúce rozšírenie. |
| Nedostatočná vypínacia schopnosť | Istič nemusí bezpečne prerušiť vysoký poruchový prúd v mieste inštalácie. | Icu, Ics, výpočet skratu na mieste, kapacita transformátora. |
| Nesprávna štruktúra inštalácie | Istič nemusí pasovať do rozvádzača alebo môže byť nepohodlný na údržbu. | Pevný typ alebo typ výsuvu, rozmery, výrez v paneli, pripojenie prípojnice. |
| Nepresné nastavenie ochrany | Zlá koordinácia môže spôsobiť zbytočné odstávky alebo zlyhanie izolácie správnej zóny poruchy. | Typ vypínacej jednotky, nastavenie dlhého oneskorenia, krátkodobého oneskorenia, okamžitého a zemného spojenia. |
| Slabá technická podpora | Kupujúci sa môžu stretnúť s oneskorením počas inštalácie, testovania alebo uvedenia do prevádzky. | Rýchlosť odozvy dodávateľa, výkresy, manuály, podpora elektroinštalácie, popredajný servis. |
Profesionálny výber vzduchového ističa ACB začína elektrickým systémom, nie stránkou katalógu. Pred potvrdením modelu by kupujúci mali zhromaždiť základné informácie o projekte vrátane menovitého napätia, menovitého prúdu, frekvencie, počtu pólov, úrovne skratu, typu skrinky, spôsobu prevádzky, požiadaviek na ochranu a komunikačných potrieb.
Menovitý prúd je zvyčajne prvým parametrom, ktorý kupujúci spomínajú. Menovitá prevádzková skratová vypínacia schopnosť je však rovnako dôležitá. Istič s vysokou konečnou vypínacou schopnosťou, ale nižšou vypínacou schopnosťou nemusí byť najlepšou voľbou pre náročné priemyselné systémy. Pri kritických zaťaženiach by kupujúci mali venovať pozornosť hodnotám Icu aj Ics.
Výletová jednotka si zaslúži osobitnú pozornosť. Základná ochranná jednotka môže stačiť pre jednoduchý distribučný panel, zatiaľ čo moderná továreň, dátové centrum, komerčná budova alebo projekt obnoviteľnej energie môžu vyžadovať pokročilejšie ochranné a monitorovacie funkcie. Nastaviteľné nastavenia môžu pomôcť zlepšiť selektivitu medzi upstream a downstream zariadeniami.
Praktický tip pre obstarávacie tímy: pri žiadosti o cenovú ponuku pošlite dodávateľovi spolu výkres panelu, napätie systému, menovitý prúd, číslo pólu, požadovanú vypínaciu schopnosť, typ inštalácie a zoznam príslušenstva. Znižuje sa tým komunikácia tam a späť a predchádza sa chybám modelu.
Kupujúci často porovnávajú ACB s MCCB a VCB. Rozdiel nie je v tom, ktorý z nich je všeobecne lepší. Závisí to od úrovne napätia, prúdového rozsahu, polohy inštalácie, požiadaviek na ochranu, očakávanej údržby a rozpočtu.

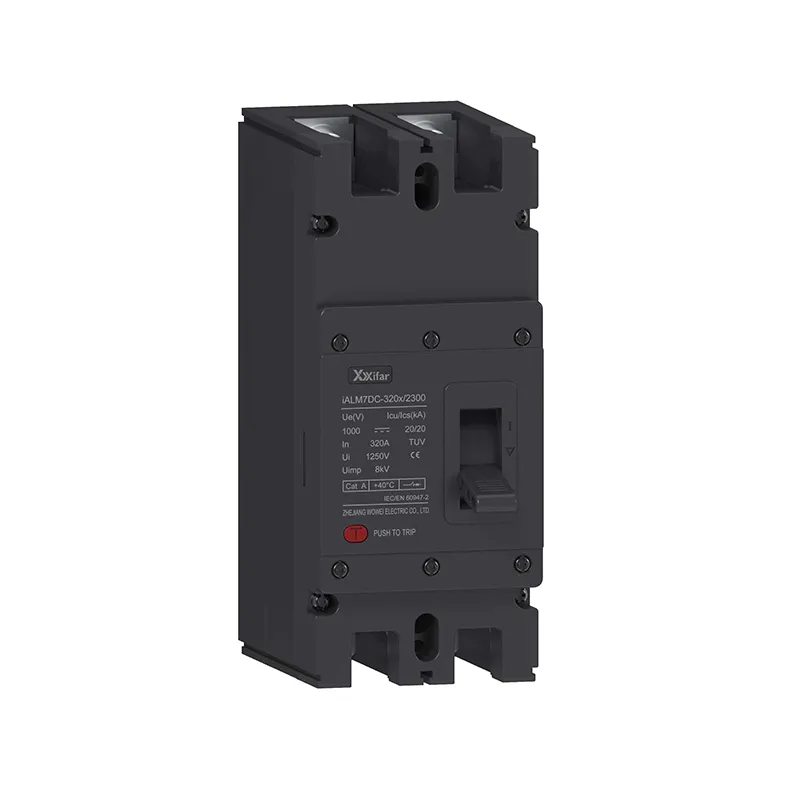

Istič s lisovaným puzdrom sa široko používa pre obvody s nižším prúdom, panely strojov a kompaktné distribučné aplikácie. Je úsporný, kompaktný a jednoducho sa inštaluje. Keď sa však systémový prúd zvýši a požiadavky na ochranu budú pokročilejšie, vzduchový istič ACB sa stane vhodnejším.
Vákuový istič sa zvyčajne používa v systémoch vysokého napätia. Jeho zhášanie oblúka prebieha vo vákuovom prerušovači, ktorý sa líši od konštrukcie vzduchového oblúka ACB. Jednoducho povedané, ACB sa bežne vyberajú pre nízkonapäťovú hlavnú distribúciu, zatiaľ čo VCB sa vyberajú pre distribúciu stredného napätia.
| Typ ističa | Spoločná úroveň napätia | Typické použitie | Hlavná výhoda |
|---|---|---|---|
| Vzduchový istič ACB | Nízkonapäťová distribúcia energie | Hlavný vstupný panel, veľký podávač, výstup generátora, sekundárna strana transformátora | Vysoká prúdová kapacita, nastaviteľná ochrana, pohodlná údržba, inteligentné možnosti |
| Lisovaný istič MCCB | Distribúcia nízkeho napätia | Pobočkové okruhy, menšie napájače, panely strojov | Kompaktná veľkosť, ekonomické náklady, jednoduchá inštalácia |
| Vákuový istič VCB | Rozloženie stredného napätia | Rozvodne, vysokonapäťové rozvádzače, priemyselné energetické siete | Silné zhášanie oblúka vo vákuu, vhodné na prerušenie vysokého napätia |
Vzduchový istič ACB sa často používa všade tam, kde distribúcia nízkeho napätia vyžaduje silnú ochranu a spoľahlivé spínanie. Objavuje sa v priemyselných závodoch, komerčných budovách, dátových centrách, rozvodniach elektrickej energie, nemocniciach, letiskách, železničných dopravných zariadeniach, úpravniach vody, banských projektoch a systémoch obnoviteľnej energie.
Vo výrobných závodoch môže ACB chrániť hlavnú vstupnú linku dielne. V komerčnej budove môže slúžiť ako hlavný istič v rozvádzači nízkeho napätia. V dátovom centre môže pomôcť chrániť kritické napájacie cesty, kde sú prestoje extrémne drahé. V staniciach obnoviteľnej energie môžu byť ACB použité v nízkonapäťových rozvodných skriniach spojených s transformátormi, invertormi alebo pomocnými systémami.
Spoločný bod všetkých týchto aplikácií je jednoduchý: systém potrebuje spoľahlivé zariadenie v polohe ochrany kľúča. Keď je elektrické zaťaženie veľké, poruchový prúd je vážny a prevádzkové prostredie nemôže tolerovať opakované poruchy, správne zvolený vzduchový istič ACB sa stáva nevyhnutnou investíciou a nie voliteľným komponentom.
Spoľahlivý dodávateľ by mal urobiť viac, než len predať istič. Dodávateľ by mal rozumieť pracovným podmienkam za objednávkou. Pre kupujúcich, ktorí nie sú špecialistami na elektriku, je to ešte dôležitejšie. Jasná technická komunikácia môže zabrániť nesprávnemu výberu modelu pred začatím výroby.
Wenzhou Xifa Electrical Equipment Co., Ltd. dodáva elektrické produkty pre aplikácie distribúcie energie, vrátane riešení Air Circuit Breaker ACB pre nízkonapäťové systémy. Pre kupujúcich nie je hodnota len v samotnom produkte, ale aj v odporúčaní modelu, výrobnej kapacite, možnostiach prispôsobenia, testovaní vo výrobe a komunikačnej podpore pred a po dodaní.
Pri hodnotení dodávateľa by si kupujúci mali klásť praktické otázky. Môže dodávateľ poskytnúť technické výkresy? Môžu odporučiť správny menovitý prúd a vypínaciu kapacitu na základe informácií o projekte? Môžu podporovať konštrukcie pevného typu a výsuvného typu? Môžu poskytnúť príslušenstvo, ako sú pohony motorov, vypínacie spúšte, podpäťové spúšte, pomocné kontakty a inteligentné spúšte? Môžu rýchlo reagovať, keď má inštalatér otázky?
| Bod hodnotenia dodávateľov | Čo by mal kupujúci hľadať |
|---|---|
| Sortiment produktov | Viacnásobné menovité prúdy, možnosti pólov, prevádzkové režimy a konfigurácie príslušenstva. |
| Technická podpora | Jasná komunikácia pri výbere, výkresoch, zapojení, inštalácii a uvedení do prevádzky. |
| Kontrola kvality | Rutinná kontrola v továrni, kontrola mechanickej prevádzky, kontrola izolácie a overenie vypínacieho výkonu. |
| Možnosť prispôsobenia | Podpora pre špecifické požiadavky projektu, prispôsobenie skriniek, príslušenstvo a potreby balenia. |
| Koordinácia dodávky | Primeraná dodacia lehota, exportné balenie, prepravné dokumenty a pohotové aktualizácie objednávok. |
Dokonca aj vysokokvalitný vzduchový istič ACB potrebuje správnu inštaláciu a pravidelnú kontrolu. Elektrické ochranné zariadenia pracujú pod mechanickým, tepelným a elektrickým namáhaním. Prach, vlhkosť, uvoľnené spoje, starnúce mazivo, opotrebovanie kontaktov a zlé prevádzkové podmienky môžu znížiť dlhodobú spoľahlivosť.
Plán údržby nemusí byť zložitý, ale musí byť konzistentný. Operátori by mali udržiavať rozvádzač v čistote a suchu, kontrolovať abnormálne zahrievanie, kontrolovať tesnosť spojov, overovať prevádzkový mechanizmus a kontrolovať záznamy o odstávke, ak sú k dispozícii. Pri výsuvných typoch ACB by mal byť regálový mechanizmus obsluhovaný správne, aby sa predišlo mechanickému poškodeniu.
V mnohých prípadoch nie je zlyhanie ističa náhle. Existujú varovné signály, ako je nezvyčajný hluk, zápach spáleniny, viditeľné sfarbenie, nestabilné zatváranie, časté nepríjemné spúšťanie alebo abnormálny nárast teploty na svorkách. Ignorovanie týchto znakov môže zmeniť zvládnuteľný problém údržby na vážnu elektrickú nehodu.
Hlavným účelom vzduchového ističa ACB je chrániť nízkonapäťové rozvodné systémy pred preťažením, skratom, zemným spojením a inými abnormálnymi elektrickými stavmi. Taktiež umožňuje operátorom bezpečne spínať veľké okruhy počas bežnej prevádzky alebo údržby.
Vzduchový istič ACB sa používa hlavne v distribučných systémoch nízkeho napätia. Pre aplikácie stredného napätia je zvyčajne vhodnejšou voľbou vákuový istič VCB. Kupujúci by si mali pred výberom typu ističa potvrdiť systémové napätie.
ACB pevného typu sú často kompaktnejšie a hospodárnejšie. Výsuvné typy ACB sa ľahšie kontrolujú, vymieňajú a udržiavajú bez väčšej demontáže skrine. Pre dôležité energetické systémy, kde záleží na rýchlosti údržby, sa často uprednostňuje výsuvný typ.
Ak systém vyžaduje nastaviteľnú ochranu, zobrazenie prúdu, záznamy porúch, komunikáciu alebo lepšiu koordináciu s inými ochrannými zariadeniami, je praktickou voľbou inteligentná vypínacia jednotka. Pre jednoduchšie systémy môže stačiť základná vypínacia jednotka.
Menovitý prúd by sa mal zvoliť podľa aktuálneho zaťažovacieho prúdu, kapacity transformátora, veľkosti kábla, teplotných podmienok a budúceho plánu rozšírenia. Nemalo by sa vyberať iba hádaním alebo kopírovaním starého čísla modelu.
Vypínacia schopnosť ukazuje, či istič dokáže bezpečne prerušiť vysoký skratový prúd. Ak má vybraný istič nedostatočnú vypínaciu schopnosť, môže počas vážnej poruchy zlyhať. Toto je jeden z najdôležitejších bezpečnostných parametrov pri výbere ACB.
áno. V závislosti od potrieb projektu môžu kupujúci požadovať rôzne menovité prúdy, čísla pólov, prevádzkové režimy, inštalačné štruktúry, spúšťacie jednotky, príslušenstvo a požiadavky na balenie. Najlepšie je poskytnúť podrobnosti o projekte pred cenovou ponukou.
Mali by ste poskytnúť menovité napätie, menovitý prúd, číslo pólu, vypínaciu schopnosť, typ inštalácie, prevádzkový režim, požiadavky na spúšť, zoznam príslušenstva, množstvo, miesto určenia projektu a akékoľvek výkresy skrine, ak sú k dispozícii. To pomáha dodávateľovi presnejšie odporučiť správny vzduchový istič ACB.
Výber vzduchového ističa ACB je rozhodnutie, ktoré ovplyvňuje bezpečnosť systému, účinnosť údržby a dlhodobé prevádzkové náklady. Dobre zladený istič pomáha chrániť cenné vybavenie, znižuje neplánované prestoje a dodáva vášmu elektrotechnickému tímu väčšiu istotu pri správe kritických distribučných systémov.
Ak plánujete projekt distribúcie nízkeho napätia, modernizáciu rozvádzača, získavanie ACB na montáž panelov alebo porovnávanie modelov pre priemyselné zariadenie, Wenzhou Xifa Electrical Equipment Co., Ltd. vám môže pomôcť preskúmať kľúčové body výberu a poskytnúť vhodné možnosti produktu na základe vašej aplikácie.
Pre výber modelu, technické podrobnosti, podporu cenovej ponuky alebo prispôsobené požiadavky ACB vzduchového ističakontaktujte násdnes a podeľte sa o svoje špecifikácie projektu. Náš tím vám pomôže nájsť praktické, bezpečné a cenovo výhodné riešenie pre váš energetický rozvodný systém.
