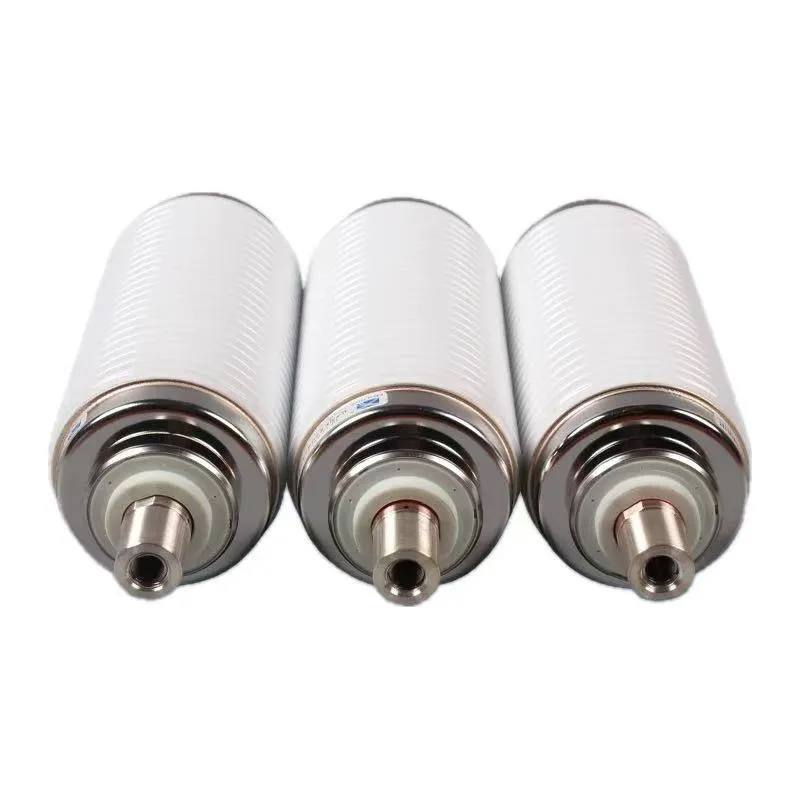

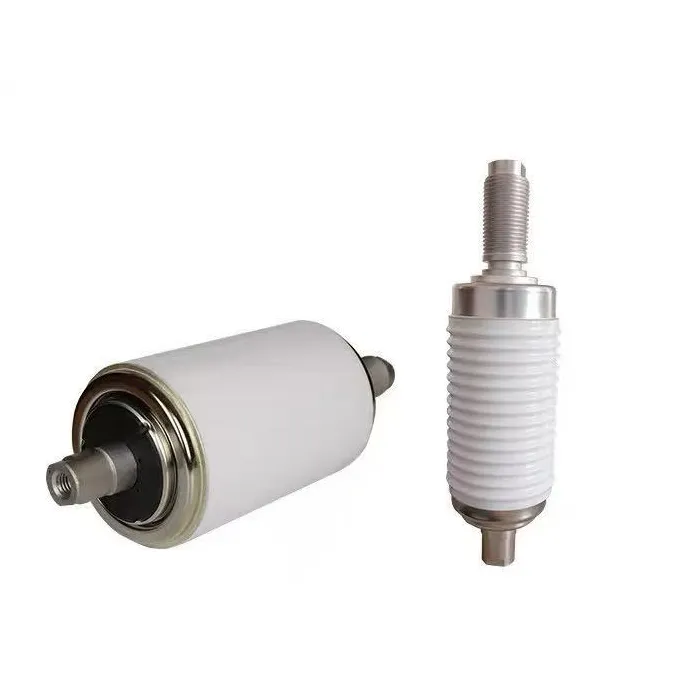

11kv 25ka Vcb prerušovač vákuových fliaš

Prerušovač vákuových fliaš 11kv 25ka vcb je základnou zložkou zhášania oblúka strednonapäťových vákuových ističov, ktoré sa široko používajú v distribučných systémoch 11 kV. Používa plne utesnený keramický plášť s kontaktmi zo zliatiny CuCr50 a vysokovákuovým (≤5×10⁻⁴Pa) hasiacim médiom oblúka, vyznačuje sa kompaktnou štruktúrou, nízkou hmotnosťou a vynikajúcim izolačným výkonom. Menovitý skratový vypínací prúd je 25 kA, menovitý prúd sa pohybuje od 630 A do 2 000 A a mechanická životnosť je viac ako 10 000 operácií, spĺňajúce normy IEC 62271-100, vhodné pre vnútorné rozvádzače v priemyselných a elektrických rozvodoch.

Princíp činnosti prerušovača vákuových fliaš 11kv 25ka vcb je založený na zhášaní vákuového oblúka: pri zatváraní je pohyblivý kontakt poháňaný ovládacím mechanizmom, aby sa dostal do kontaktu so statickým kontaktom a vytvoril dráhu prúdu. Pri otvorení sa kontakty oddelia, aby sa vytvoril oblúk, ktorý sa rýchlo ochladí a zhasne v dôsledku nízkej hustoty častíc vo vákuu s okamžitou obnovou dielektrickej sily. Počas prevádzky tieniaci systém absorbuje energiu oblúka, aby sa zabránilo usadzovaniu kovových pár, zatiaľ čo vlnovec z nehrdzavejúcej ocele zaisťuje vzduchotesnosť pri pohybe kontaktov, čím zaisťuje stabilnú a spoľahlivú prevádzku napájacieho systému.

Výhody:

Silná vypínacia kapacita: Spoľahlivo preruší skratový prúd 25 kA, spĺňa normy IEC 62271-100.

Rýchle a stabilné: Oblúk zhasne v priebehu milisekúnd; žiadne opätovné zapálenie; rýchlosť obnovy dielektrika je bezkonkurenčná.

Dlhá životnosť a nízka údržba: Kontakty CuCr majú nízke opotrebovanie; mechanická životnosť ≥10 000 operácií; takmer bezúdržbový.

Bezpečné a ekologické: Bez ropy/plynu; žiadne nebezpečenstvo výbuchu/požiaru; oblúk nie je vystavený; nízka hlučnosť a nulové znečistenie.

Kompaktný a spoľahlivý: Malá veľkosť, nízka hmotnosť, vysoká prispôsobivosť vnútorným rozvádzačom; stabilný výkon v náročných podmienkach.

FAQ

Otázka: Ako nainštalovať a udržiavať prerušovač vákuových fliaš 11kv 25ka vcb?

Odpoveď: Najprv nainštalujte vertikálne do VCB a zabezpečte sústrednosť s ovládacím mechanizmom.

Po druhé, počas inštalácie sa vyhýbajte mechanickým nárazom a udržiavajte čisté / suché.

Nakoniec nie je potrebná žiadna interná údržba; vymeňte, keď opotrebovanie kontaktov presiahne limit (≤3 mm).

Pravidelne kontrolujte izoláciu a tesnosť; dodržujte skúšobné cykly výrobcu.

Otázka: Je kompatibilný s napájacími systémami 12 kV?

Odpoveď: Áno, je plne kompatibilný. Menovité napätie je 11 kV, ktoré je navrhnuté tak, aby zodpovedalo 12 kV distribučnému systému napájania a spĺňalo skutočné potreby aplikácie väčšiny scenárov stredného napätia.

Otázka: Aký kontaktný materiál sa používa a aké sú jeho výhody?

Odpoveď: Prijíma kontakty zo zliatiny CuCr50, ktoré majú výhody nízkeho opotrebenia, silnej odolnosti voči oblúku a dlhej životnosti, čo zaisťuje stabilný vypínací výkon aj pri skratovom prúde 25 kA

Balenie produktov a doprava:
