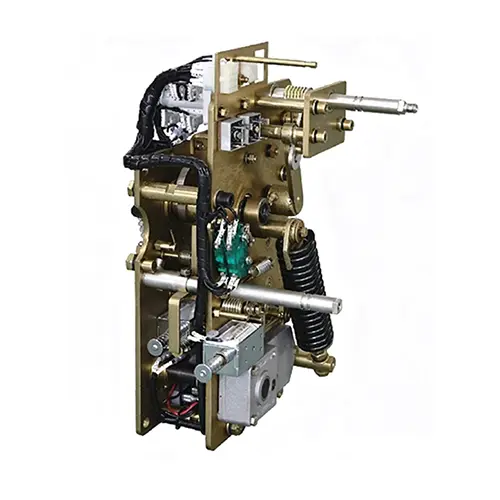

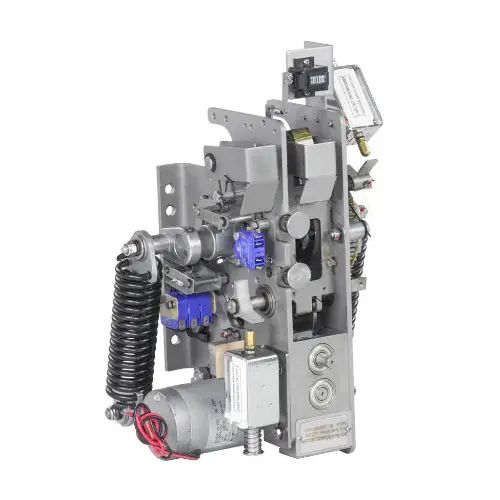

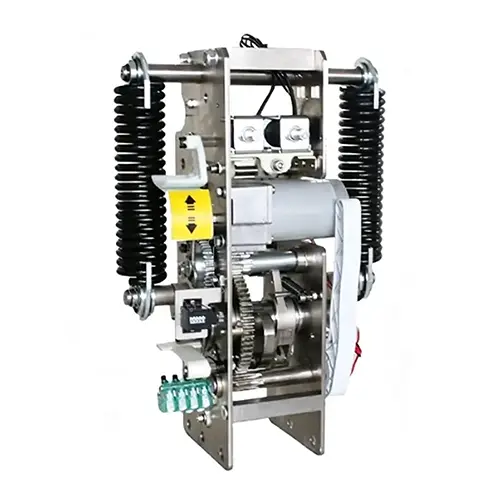

Základný princíp mechanizmu pružinového nabíjania vákuového ističa spočíva v akumulácii, udržaní a uvoľnení pružinovej energie, aby sa zabezpečilo rýchle a spoľahlivé spínanie.
Akumulácia energie: Motor stláča/naťahuje uzatváraciu pružinu prostredníctvom ozubených kolies a vačiek, čím premieňa elektrinu na elastický potenciál; koncové spínače zastavia motor po úplnom nabití.
Zadržiavanie energie: Západky/račne zablokujú pružinu v pohotovostnom režime, pripravenú na aktiváciu.
Uvoľnenie energie: Na príkaz sa zámok uvoľní a energia pružiny poháňa kontakty na zatvorenie (pripojenie obvodu) alebo otvorenie (uhasenie oblúka a prerušenie napájania).
| Parametre | Jednotky | Technické parametre |
| Uzavretie výstupnej energie | J | 85-120 |
| Výstupný uhol zatvárania a otvárania mechanizmu | o | 42-46 |
| Logaritmus pomocného spínacieho kontaktu | 一 | 6K6B |
| Logaritmus kontaktu jazdného spínača | 一 | 2K2B |
| Čas nabitia motora | S | <10 |
| Spracovaný nabitý moment | N ·m | <20 |
| Výkon motora | W | 40 (AC/DC 220V/110V) |
| Odpor uzatváracieho elektrického magnetu (DC) | Ω | 130 (220 V)/33 (110 V) |
| Odpor uzatváracieho elektrického magnetu (AC) | Ω | 56 (220 V)/10,3 (110 V) |
| Odpor otváracieho elektrického magnetu (DC) | Ω | 105 (220 V)/33 (110 V) |
| Odpor otváracieho elektrického magnetu (AC) | Ω | 39 (220 V)/10,3 (110 V) |
| Odolnosť mechanizmu | Ts | 10000 |
1. Rýchle a spoľahlivé: Motorom poháňané ukladanie energie sa dokončí za menej ako 10 s, pričom okamžité uvoľnenie energie zaisťuje presné a rýchle spínanie (čas otvorenia < 30 ms).
2. Dvojitá prevádzka: Podporuje elektrické aj manuálne ukladanie/spúšťanie energie, čo zaručuje prevádzku aj pri výpadkoch napájania.
3. Dlhá životnosť: Robustná mechanická konštrukcia umožňuje až 10 000+ operácií so stabilným výkonom pri skratových silách.
4.Safe & Stable: Uzamykacie mechanizmy zabraňujú náhodnému uvoľneniu, zatiaľ čo koordinované mechanicko-elektrické ovládanie zaisťuje nulové nesprávne fungovanie.
5. Nízka údržba: Modulárny dizajn zjednodušuje výmenu dielov, znižuje prestoje a prevádzkové náklady.
● Pred inštaláciou skontrolujte vzhľad a diely, či nie sú poškodené, a potvrďte, že model a parametre sú konzistentné.
● Nainštalujte mechanizmus pevne na teleso ističa podľa montážneho výkresu, pričom zaistite sústrednosť a tesné spojenie.
● Správne nastavte ojnicu, zdvih a koncovú polohu, aby bola zaručená stabilná a flexibilná činnosť.
● Riadne zapojte riadiaci obvod a postupne otestujte funkcie manuálneho skladovania energie, skladovania elektrickej energie, zatvárania a otvárania.
● Pravidelne kontrolujte upevňovacie prvky, aby ste zabránili uvoľneniu, a udržiavajte mechanizmus čistý a suchý.
● Rotujúce a trecie časti v pravidelných intervaloch namažte, aby ste zabezpečili hladký chod.
● Skontrolujte stav pružín, cievok, pomocných spínačov a kabeláže, či nie sú abnormálne zahrievané alebo poškodené.
● Pravidelne testujte výkon činnosti, aby ste zaistili spoľahlivé otváranie a zatváranie.
● Včas vymeňte opotrebované diely a veďte kompletné záznamy o údržbe.
● Poskytuje sa bezplatné online školenie / školenie na mieste, ktoré zahŕňa aspekty, ako je inštalácia a uvedenie do prevádzky, každodenná údržba a diagnostika porúch, čo pomáha zákazníckemu tímu prevádzky a údržby rýchlo získať prevádzkové zručnosti.
● Do 12 mesiacov od dátumu prevzatia zariadenia na mieste a kvalifikácie. Počas záručnej doby budú základné komponenty, ktoré nie sú poškodené ľudským faktorom (ako je motor akumulácie energie, uzatváracia a otváracia cievka, pružina, pomocný spínač atď.), poskytnuté na výmenu a opravu.
