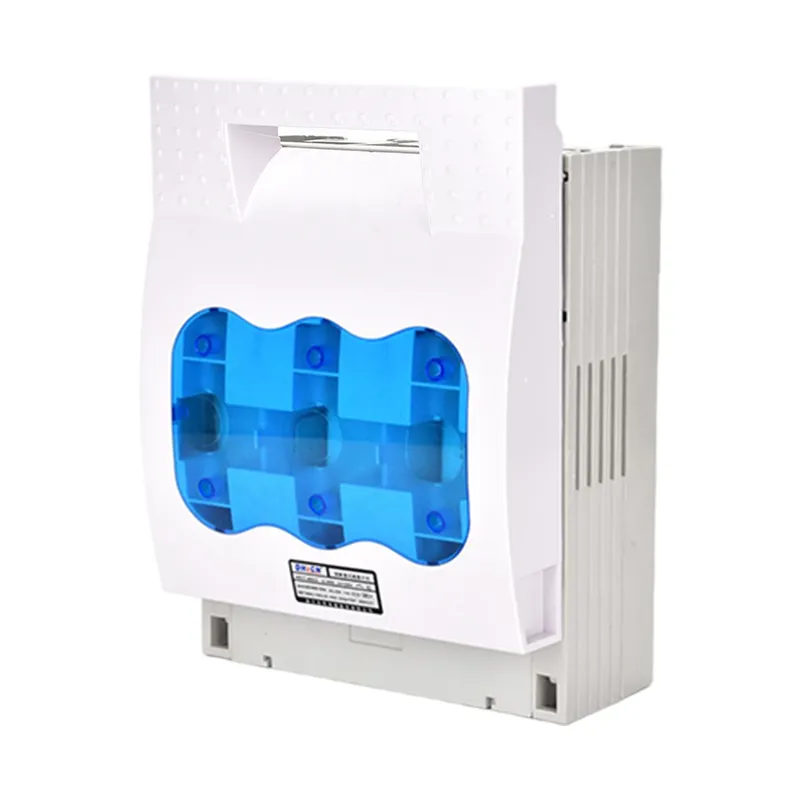

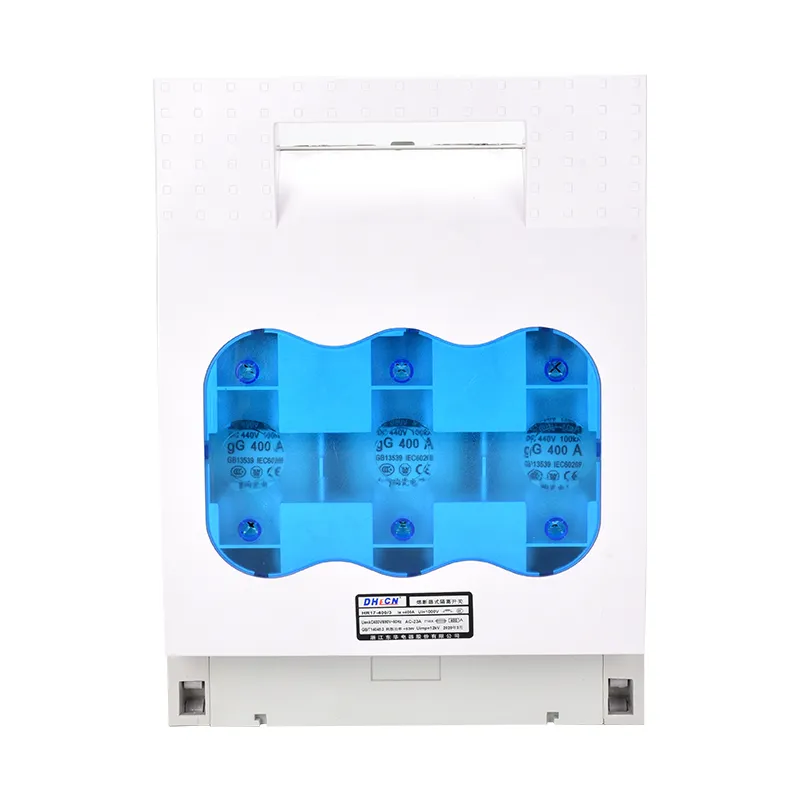

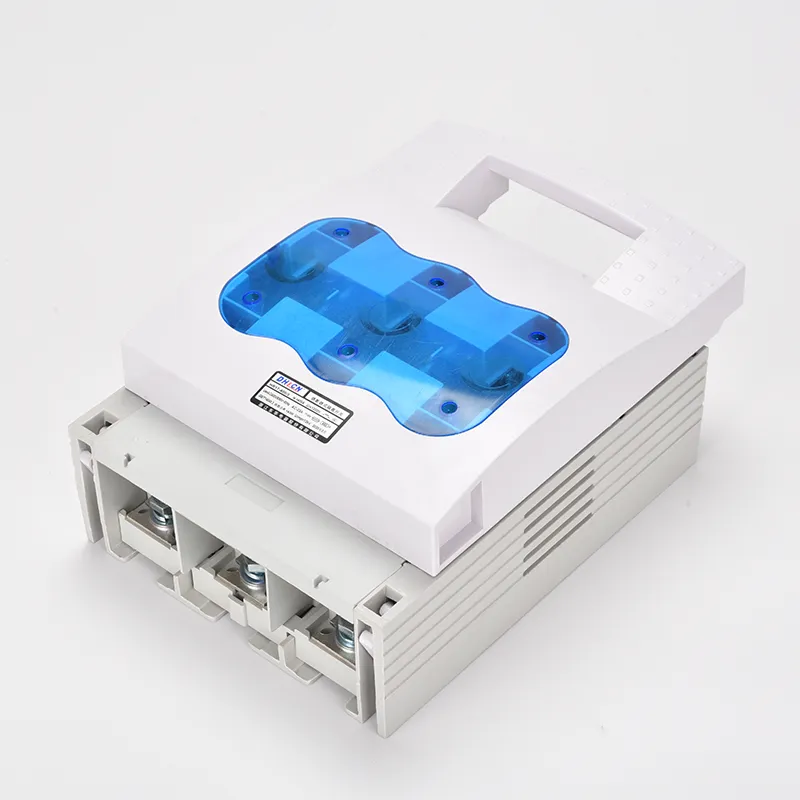

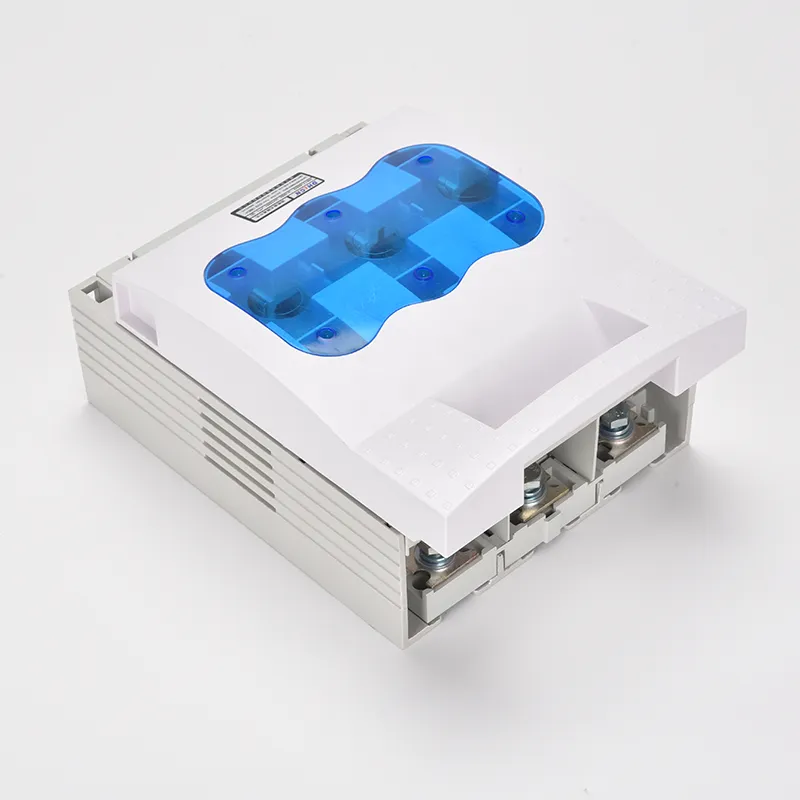

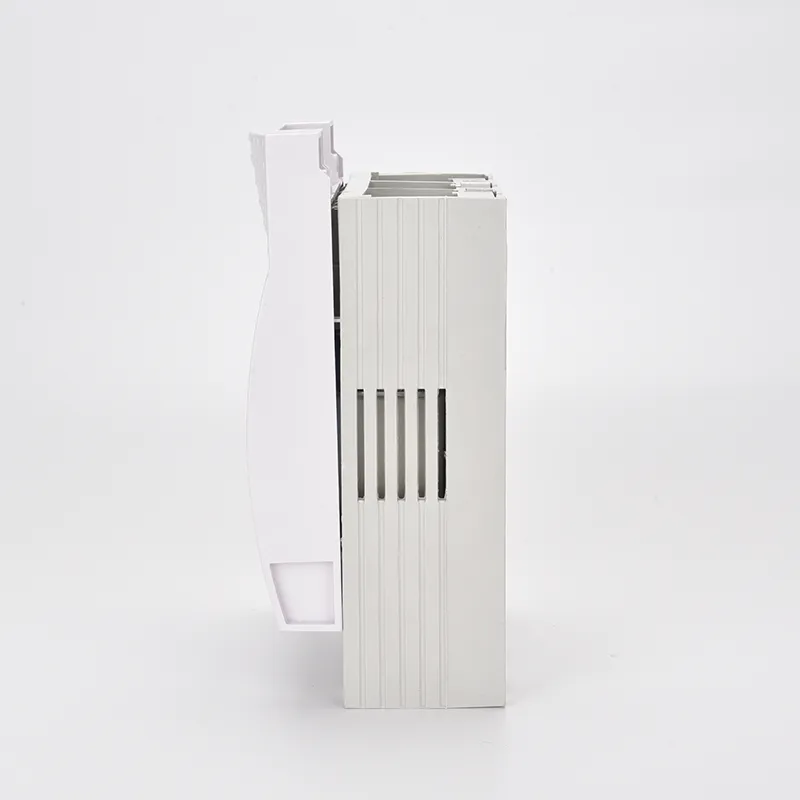

100a poistkový 3 pólový odpojovač

Spoločnosť Wenzhou XiFa Electric Power Equipment Co., Ltd má na výrobu vysokokvalitného 100a taveného 3-pólového odpojovacieho spínača výber prémiových materiálov a prísnu kontrolu kvality. Vo Wenzhou XiFa každý 100a poistkový 3-pólový odpojovač používa nízkoodporovú meď pre kontakty a izolačný materiál spomaľujúci horenie pre kryt. Každý komponent 100a isteného 3-pólového odpojovacieho spínača je starostlivo vybraný, aby bola zaistená spoľahlivosť, odolnosť a dlhá životnosť. Vo Wenzhou XiFa bude každý hotový 100a poistkový 3-pólový odpojovač podrobený viacerým kontrolám kvality, vrátane vizuálnej kontroly, merania kontaktného odporu, testovania izolačného odporu a testov mechanickej prevádzky, aby sa zabezpečil konzistentný výkon a bezpečnosť.

Odoslať dopyt

Popis produktu

Trojpólový odpojovač s poistkou 100a je kombinované zariadenie, ktoré integruje poistku, odpojovač a spínač do jednej jednotky. Primárne sa používa na odpojenie prúdu v normálnej prevádzke a prerušenie prúdu pri skrate a preťažení. Tento typ prepínača ponúka výhody, ako sú nízke náklady, stabilná prevádzka a jednoduchá údržba, a zároveň poskytuje ochranu obvodu a možnosti vzdialeného monitorovania prostredníctvom svojho poistkového prvku.

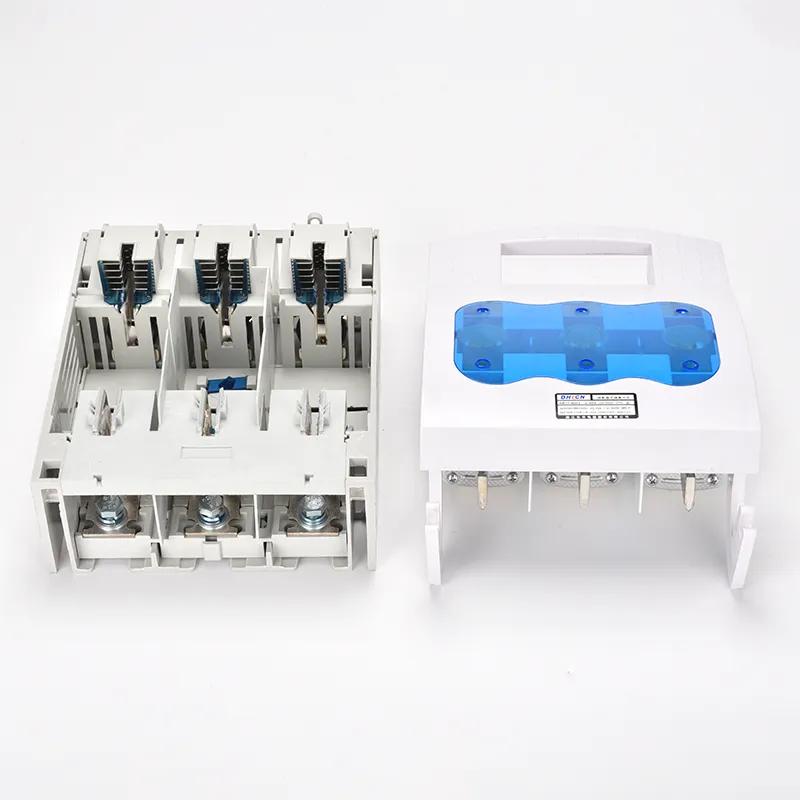

Trojpólový odpojovač s poistkou 100a je skonštruovaný s montážnou základňou, pevnými kontaktmi, pohyblivými kontaktmi a sklopnou čepeľou. Po zatvorení sa čepeľ dotkne pevných svoriek, aby sa dokončila elektrická cesta. V existujúcich konštrukciách môže byť montáž a demontáž ťažkopádna a výmena poistiek často vyžaduje opakované úpravy kvôli obmedzenej kompatibilite s ovládacím pákovým mechanizmom.

Vylepšený dizajn nahrádza elastické nastavovacie skrutky prídržnými sponami v tvare U, ktoré zaisťujú celoplošný kontakt medzi pohyblivými a pevnými kontaktmi. To zvyšuje vodivosť a stabilitu počas prevádzky.

Vďaka svojej schopnosti selektívneho vypínania a vynikajúcim vlastnostiam obmedzujúcim prúd je zariadenie vhodné pre použitie v továrňach, veľkých budovách. V porovnaní s 3P 100A ističmi má 100a poistkový 3-pólový odpojovač nižšie náklady na prevádzku a údržbu, pretože poruchy si zvyčajne vyžadujú iba výmenu poistky.

Patentovaná technológia zahŕňa mechanizmus zabraňujúci oblúku, ktorý zväčšuje kontaktnú plochu a eliminuje iskrenie počas prevádzky, čím rieši bezpečnostné problémy spojené s voľným kontaktom v tradičných dizajnoch. Pri navrhovaní nízkonapäťového distribučného systému by mal správny výber prepínača zohľadňovať kategóriu personálneho manažmentu a zamýšľaný scenár aplikácie.

100a Fused 3 Pole Isolator Switch

Parameter produktu:

Typ poistky	0			1			2			3
Frekvencia	50 Hz			50 Hz			50 Hz			50 Hz
Ue (V)	690	500	400	690	500	400	690	500	400	690	500	400
Ui (V)	800			800			800			800
V (A)	160			250			400			630
Ith (A)	160			250			400			630
Využitie	AC-21B (690 V)			AC-21B (690 V)			AC-21B (690 V)			AC-21B (690 V)
	AC-22B (500 V)			AC-22B (500 V)			AC-22B (500 V)			AC-22B (500 V)
	AC-23B (400 V)			AC-23B (400 V)			AC-23B (400 V)			AC-23B (400 V)
Vytváranie kapacity	725V, 240A			725 V, 375 A			725V, 600A			725 V, 945 A
	525V, 480A			525V, 750A			525V, 1200A			525V, 1890A
	420V, 160A			420V, 250A			420V, 400A			420V, 6300A
Breaking Capacity	725V, 240A			725 V, 375 A			725V, 600A			725 V, 945 A
	525V, 480A			525V, 750A			525V, 1200A			525V, 1890A
	420V, 1280A			420V, 2000A			420V, 3200A			420V, 5040A
ICS (kA)	50	100	100	50	100	100	50	100	100	50	100	100
Stratový výkon poistky (W)	12			23			34			48

Ith (A)	Typ poistky	In of Fuse (A)
160	0	4, 6, 10, 16, 20, 25, 32, 35, 40, 50, 63, 80, 100, 125, 160
250	1	80, 100, 125, 160, 200, 224, 250
400	2	125, 160, 200, 224, 250, 300, 315, 355, 400
630	3	315, 355, 400, 425, 500, 630

Typ	A	B	C	D	E	F
HR17-160	106	200	97	60	200	87
HR17-250	185	247	128	88	221	110
HR17-400	210	290	145	97	268	125
HR17-630	256	300	160	112	285	139
HR17-800	256	300	160	112	285	139

Číslo režimu		Výhľadový rozmer (mm)				Inštalačný rozmer (mm)
Číslo režimu		A	B	C	D	a	b	фc
HR17-40	2P	55	116	76	150	25	-	ф6
HR17-40	3P	76	116	76	150	42	-	ф6
HR17-63	2P	74	116	76	150	32	-	ф6
HR17-63	3P	105	116	76	150	62	-	ф6
HR17-160	2P	75	200	83	205	43	25	ф7
	3P	106	200	83	205	66	25	ф7
	4P	138	200	83	205	100	25	ф7
HR17-250	2P	128	247	110	195	72	50	ф11
	3P	185	247	110	195	114	50	ф11
	4P	242	247	110	195	172	50	ф11
HR17-400	2P	145	290	145	340	80	50	ф11
	3P	210	290	145	340	130	50	ф11
	4P	276	290	145	340	195	50	ф11
HR17-630 HR17-800	2P	175	300	145	360	90	50	ф11
	3P	256	300	145	360	162	50	ф11
	4P	340	300	145	360	243	50	ф11

Časté otázky o produkte:

Otázka: Ako môžem udržiavať 3-pólový odpojovač s poistkou 100A?

Odpoveď: Odporúča sa pravidelná kontrola. To zahŕňa kontrolu a čistenie kontaktných plôch, výmenu poistiek pri vypálení, dotiahnutie skrutiek svoriek a zabezpečenie voľného pohybu ovládacieho mechanizmu. Správna údržba predlžuje životnosť a zaručuje spoľahlivý výkon.

Otázka: Dá sa rukoväť 3-pólového odpojovača s poistkou 100a uzamknúť visacím zámkom?

A: Áno. Mnoho modelov má uzamykateľné rukoväte, ktoré umožňujú operátorom uzamknúť spínač v polohe „OFF“ počas údržby, čím sa zabráni náhodnému opätovnému zapnutiu.

Otázka: Aké sú kľúčové výhody výberu vypínača s poistkou?

Odpoveď: 100a istený 3-pólový odpojovač poskytuje jasný bod odpojenia pre bezpečnosť, integruje ochranu obvodu pomocou poistiek, šetrí inštalačný priestor vďaka kompaktnému dizajnu a je vhodný pre širokú škálu nízkonapäťových aplikácií.
