100a Trojpólový 3-fázový poistkový izolátor

Na zabezpečenie hladkého používateľského zážitku spoločnosť Wenzhou XiFa Electric Power Equipment Co., Ltd používa nielen prvotriedny materiál na každom 100a trojpólovom 3-fázovom poistkovom izolátorovom prepínači, ako je použitie technických plastov spomaľujúcich horenie na hadiciach, aby sa dosiahol lepší výkon z hľadiska mechanickej pevnosti a ochrany izolácie, ale tiež podstupuje potrebné výrobné testy pre každý 100a trojpólový dvojpólový 3-fázový prepínač a overuje konzistenciu, ako je napríklad meranie izolačného odporu testovacieho zariadenia. bezpečný a spoľahlivý výkon mechanizmu.

Odoslať dopyt

Popis produktu

Funkcie 100a trojpólového trojfázového odpojovača s poistkou

1. Izolácia napájania: Keď elektrické vedenie vyžaduje kontrolu alebo údržbu, 100a trojpólový trojfázový odpojovač s poistkou odpojí napájanie, aby bola zaistená bezpečnosť pracovníkov.

2.Power Control: Umožňuje zapnutie alebo vypnutie obvodu, udržiavanie normálnej a spoľahlivej prevádzky systému.

3. Prerušenie poruchy: V prípade skratu alebo preťaženia sa poistkový prvok roztaví, preruší prúd a ochráni motory a ostatné pripojené zariadenia pred poškodením elektrickým prúdom.

4. Ochrana obvodov a zariadení: Ochranou proti abnormálnym podmienkam pomáha spínač udržiavať stabilitu obvodu a predlžuje životnosť káblov a zariadení.

Vlastnosti 100a trojpólového trojfázového odpojovača s poistkou

1. Integrovaný dizajn: Kombinuje funkcie poistky a izolátora v jednom zariadení, čím poskytuje vysokú spoľahlivosť.

2. Kompaktná konštrukcia: Malá veľkosť, jednoduchá inštalácia a úspora miesta.

3. Jednoduchá výmena poistky: Vypínač a poistka sú samostatné komponenty, vďaka čomu je výmena poistky rýchla a pohodlná.

4. Široká použiteľnosť: Vhodné na použitie v rôznych nízkonapäťových obvodoch.

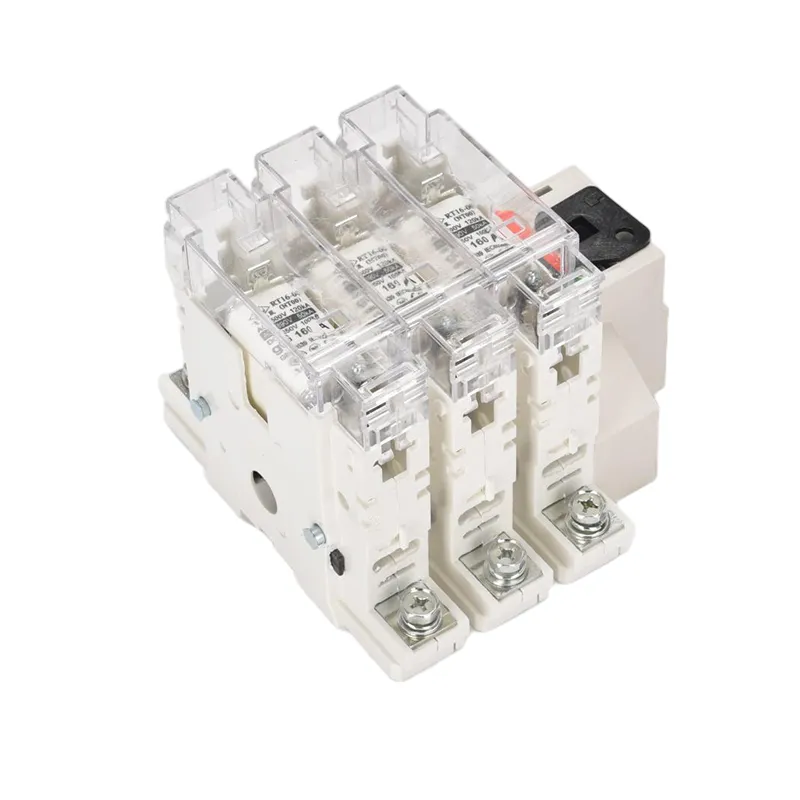

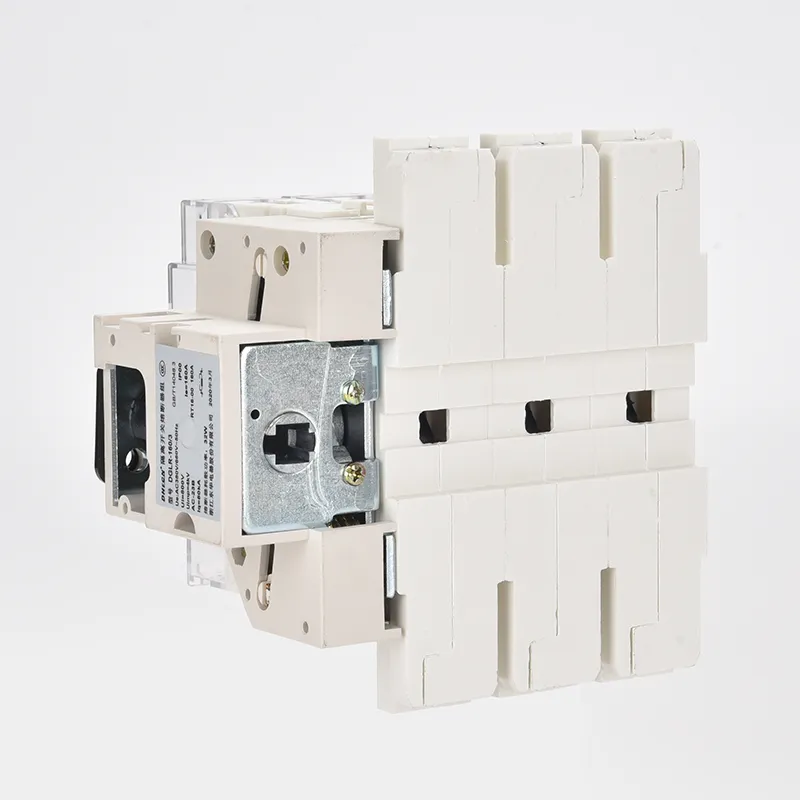

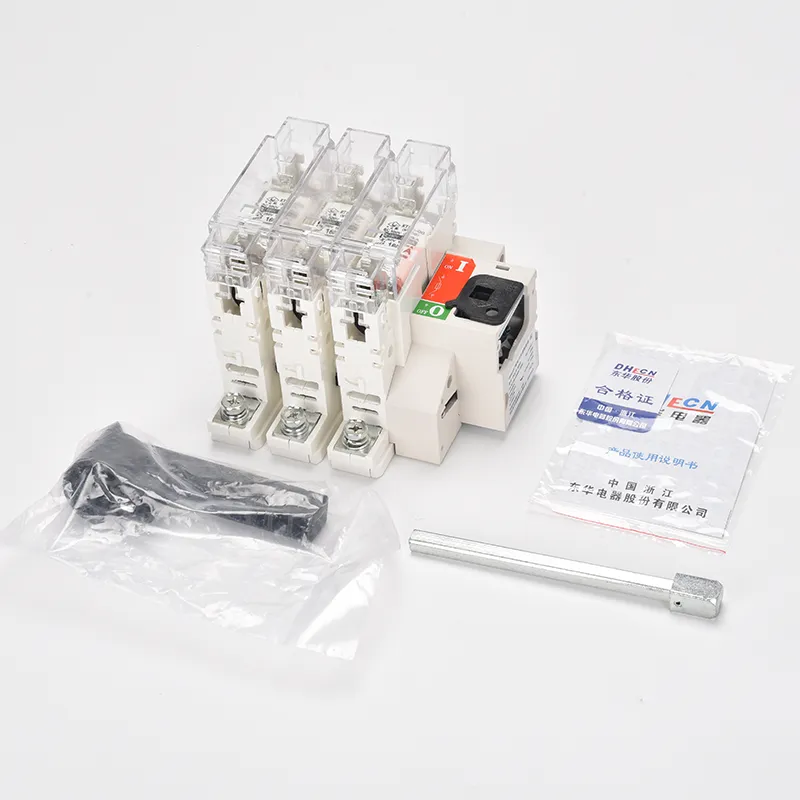

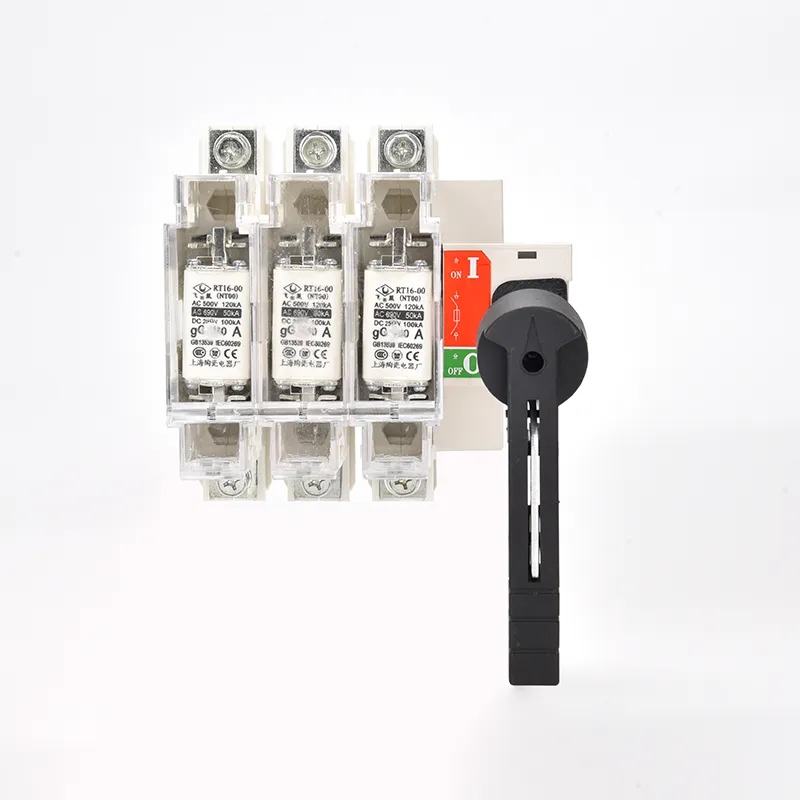

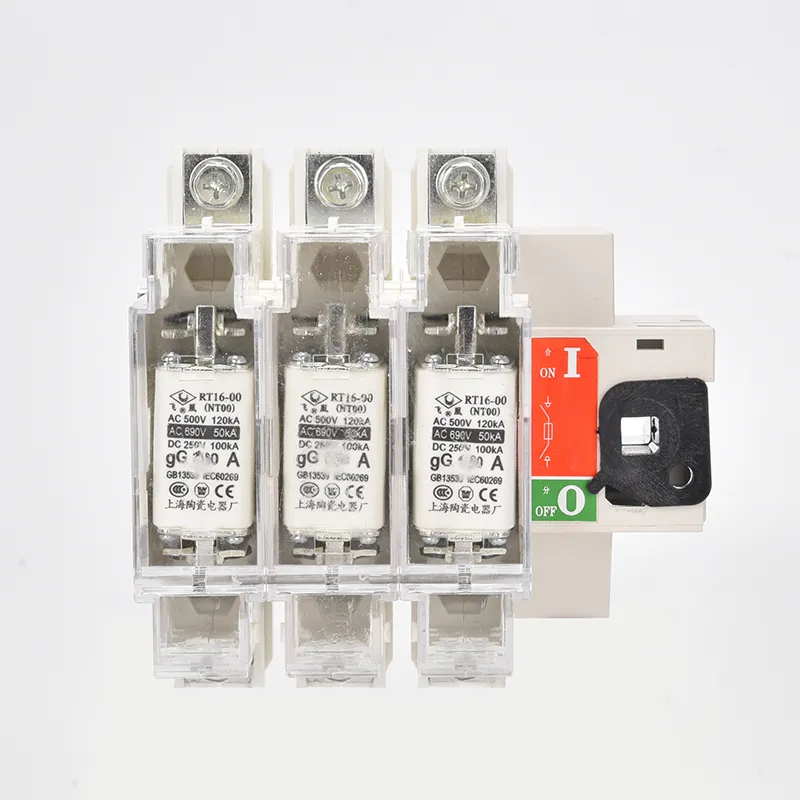

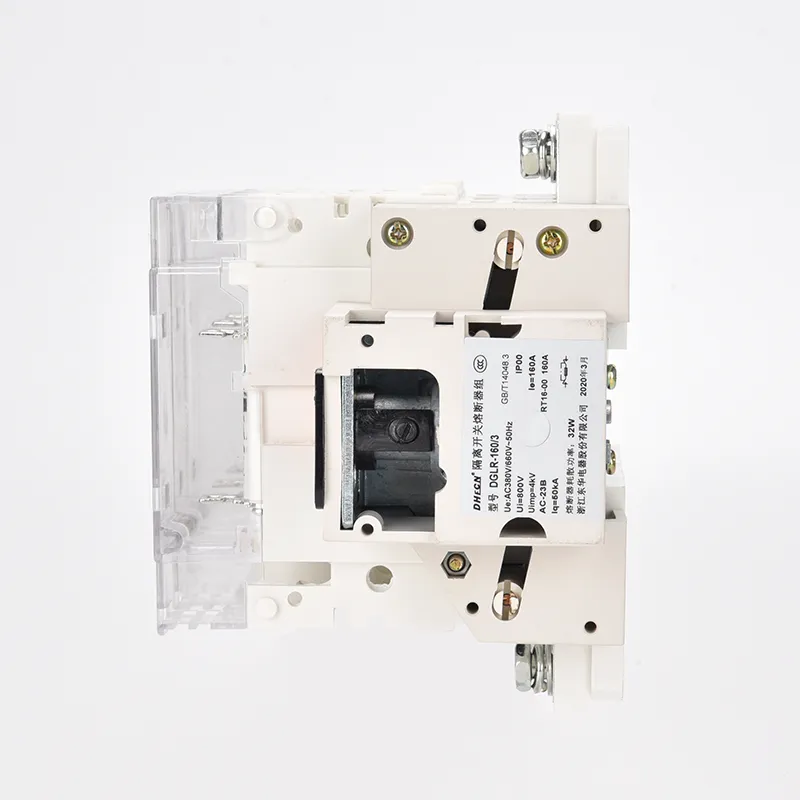

100a Triple Pole 3 Phase Fused Isolator Switch

Parameter produktu:

Rámový prúd A	Menovitý prúd poistky (A)	Režim poistky
63	10, 20, 30, 40, 50, 63	00C
160	63, 80, 100, 125, 160	0
250	160	0
250	200, 250	1
400	300, 315, 400	2
630	400, 500, 630	3

predný typ

Typ	Veľkosť poistky	Veľkosť rámu a veľkosť inštalácie
GLR-63～400A		A	B	D	E	F	H	H1	I	J	K	L	M	P	R	T	φX	Y
63A/3	0 až 00 °C	152	118	20-30	117				159	145	106	5.4	62.5	32
63A/4	0 až 00 °C	184	118	20-30	117				159	145	106	5.4	62.5	32
160A/3	0:00	164	162	28-30	126	44	108	53	141	189	127	5.4	65	36	20	2.5	8.5	19.5
160A/4	0:00	200	162	28-30	126	44	144	53	141	189	127	5.4	65	36	20	2.5	8.5	19.5
250/3	1	236	195	28-30	146	65	180	75	185	251	162	6.4	90.5	60	32	2.5	11	19.5
250/4	1	296	195	28-30	146	65	240	75	185	251	162	6.4	90.5	60	32	2.5	11	19.5
400/3	2	278	205	28-30	149	65	192	75	200	260	172	6.4	121	66	50	3	11	20
400/4	2	344	205	28-30	149	65	258	75	200	260	172	6.4	121	66	50	3	11	20

Typ	Veľkosť poistky	Veľkosť rámu a veľkosť inštalácie
GLR-400～630A		A	A1	B	B1	C	E	H	H1	H2	J	J2	J1	K	M	N	P	R	S	S1	T	V	U	W	φL	Y
400A/3	2	414	285	238	115	307	221	190	71	79	210	70	65	180	32.5	162	65	32	35	43	5	40.5	208	39.5	7	69
400A/4	2	474	345	238	115	307	221	255	71	79	210	70	65	180	32.5	162	65	32	35	43	5	24.5	208	39.5	7	69
630A/3	3	470	345	300	150	348	268	235	85	85	250	100	76	250	38.5	162	80	50	50	50	7	45.5	260	44.5	9	72
630A/4	3	550	425	300	150	348	268	315	85	85	250	100	76	250	38.5	162	80	50	50	50	7	34.5	260	445	9	72

typ Aside

Typ	Veľkosť poistky	Veľkosť rámu a veľkosť inštalácie
GLR-63～400A		A	B	C	E	F	H	H1	I	J	K	L	M	P	R	T	φX	Y
63A/3	0 až 00 °C	133	118	134	126.5		116.5		159	145	106	5.4	36	32
63A/4	0 až 00 °C	164	118	117	126.5		116.5		159	145	106	5.4	36	32
160A/3	0:00	150	162	173	126.5	44	108	53	141	189	127	5.4	38	36	20	2.5	8.5	19.5
160A/4	0:00	186	162	173	126.5	44	144	53	141	189	127	5.4	38	36	20	2.5	8.5	19.5
250/3	1	253	195	173	146	65	180	75	185	251	162	6.4	81	60	32	2.5	11	19.5
250/4	1	313	195	173	146	65	240	75	185	251	162	6.4	81	60	32	2.5	11	19.5
400/3	2	271	205	173	149	65	192	75	200	260	172	6.4	86	66	50	3	11	20
400/4	2	337	205	173	149	65	250	75	200	260	172	6.4	86	66	50	3	11	20

Typ	Veľkosť poistky	Veľkosť rámu a veľkosť inštalácie
GLR-400～630A		A	A1	B	B1	E	H	H1	H2	J	J2	J1	K	M	N	P	R	S	S1	T	V	U	W	φL	Y
400A/3	2	500	285	238	115	221	190	70	79	210	70	65	180	32.5	119	65	32	30	43	5	40.5	208	39.5	7	69
400A/4	2	560	345	238	115	221	255	70	79	210	70	65	180	32.5	119	65	32	30	43	5	24.5	208	39.5	7	69
630A/3	3	550	345	300	150	268	235	100	85	250	100	76	250	38.5	119	80	50	50	50	7	45.5	260	44.5	9	72
630A/4	3	630	425	300	150	268	315	100	85	250	100	76	250	38.5	119	80	50	50	50	7	34.5	260	445	9	72

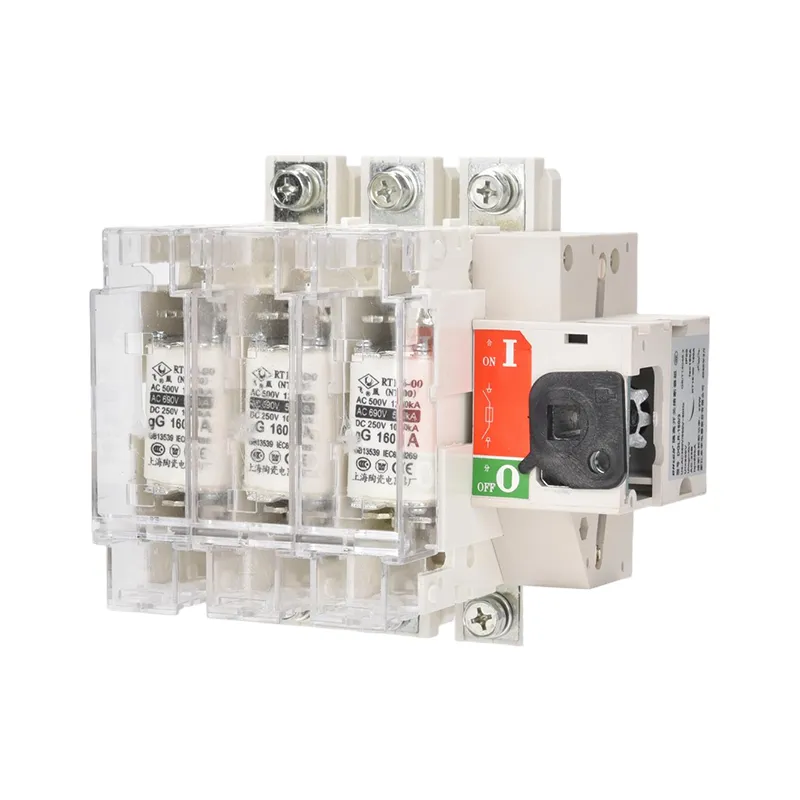

100a Triple Pole 3 Phase Fused Isolator Switch

Časté otázky o produkte:

Otázka: Aký typ poistiek sa používa v 100a trojpólovom 3-fázovom odpojovači s poistkou?

Odpoveď: Používajú sa poistkové vložky s vysokou vypínacou kapacitou (HBC), zvyčajne určené pre nízkonapäťové aplikácie. Tieto poistky sú navrhnuté tak, aby rýchlo a spoľahlivo prerušili poruchové prúdy a zabezpečili ochranu pre nadväzujúce zariadenia.

Otázka: Aké sú hlavné materiály použité pri konštrukcii 100a trojpólového trojfázového odpojovacieho spínača s poistkou?

Odpoveď: Kryt je zvyčajne vyrobený z termoplastu alebo oceľového plechu spomaľujúceho horenie, kontakty sú z medi alebo postriebrenej medi pre lepšiu vodivosť a telesá poistiek sú vyrobené z keramickej alebo zosilnenej kompozitnej izolácie. Ovládacia rukoväť je často kovová s ochranným plastovým krytom.

Otázka: Je 100a trojpólový 3-fázový odpojovač s poistkou vhodný na vonkajšiu inštaláciu?

Odpoveď: Áno, ale musí byť nainštalovaný v kryte s príslušným krytím IP (napríklad IP65 alebo vyšším), aby odolal prachu, vlhkosti a vonkajším podmienkam.
