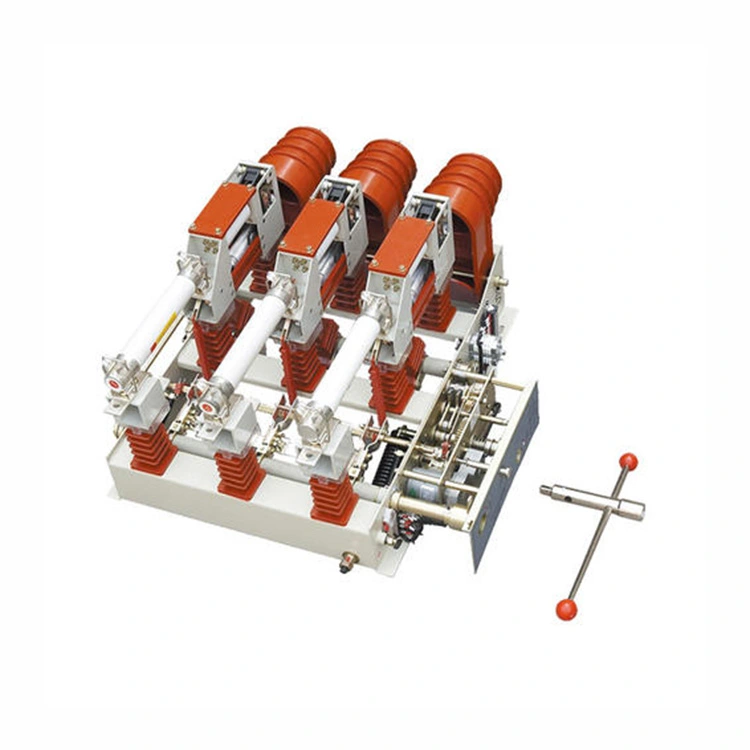

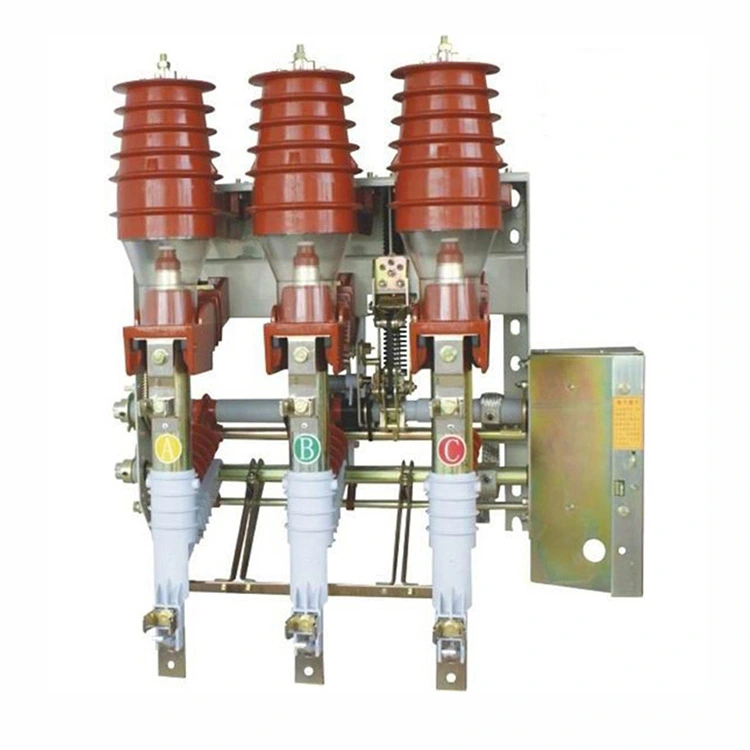

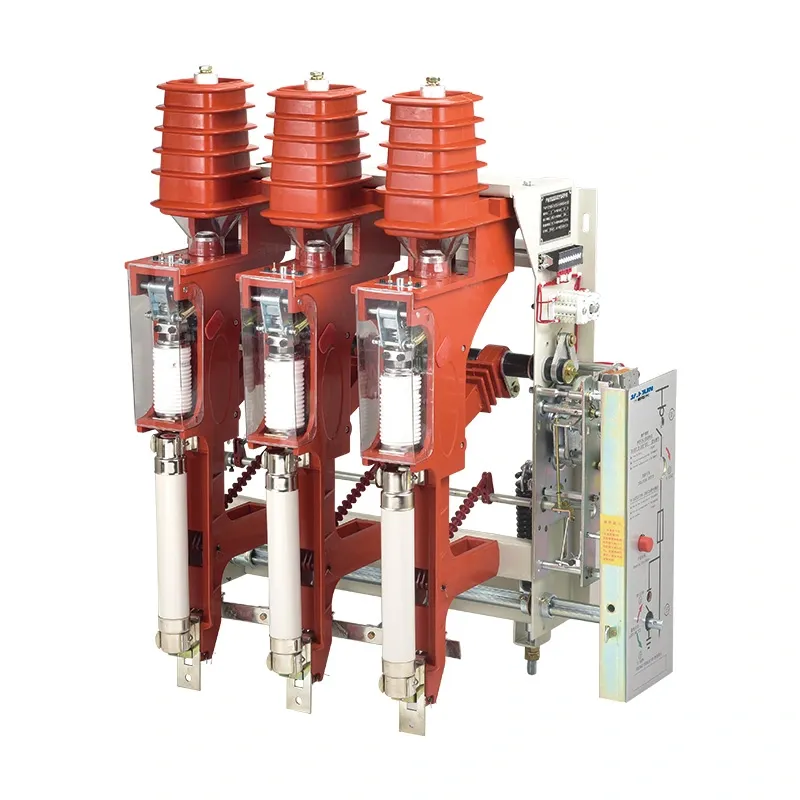

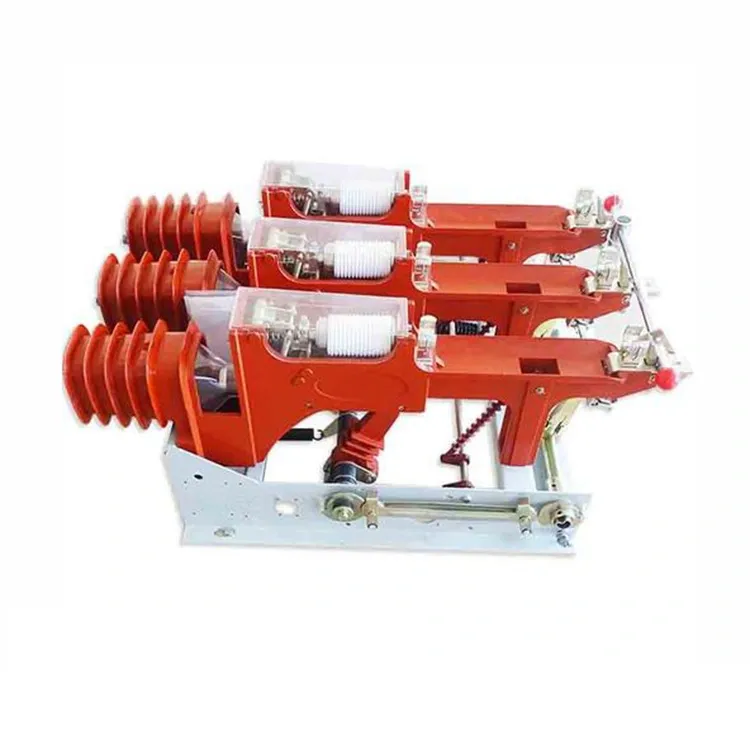

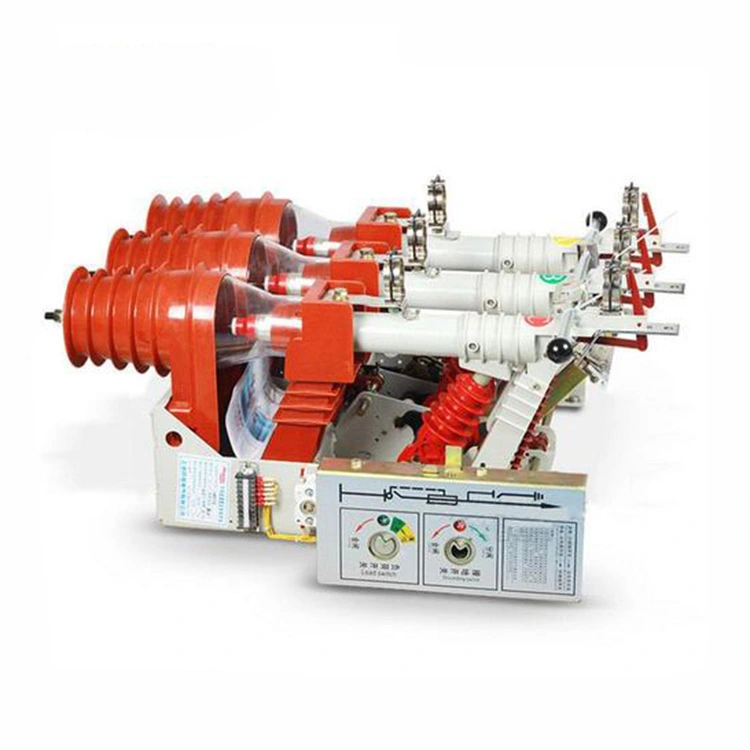

Vypínač MV vákuovej poistky 11kv

MV vákuový odpínač záťaže poistky 11kv je trojfázový vysokonapäťový rozvádzač s menovitým napätím 12 kV a menovitou frekvenciou 50 Hz. Je určený na vytváranie a vypínanie záťažových prúdov, slučkových prúdov, prúdov transformátorov bez záťaže a nabíjacích prúdov káblov, ako aj na uzatváranie skratových prúdov. Keď je odpínač vybavený uzemňovačom, je schopný odolať skratovým prúdom. Štrukturálny znak môže byť znázornený takto:

1. Odpínač záťaže, uzemňovač, poistka a ovládací mechanizmus sú namontované na jedinom ráme, čo umožňuje flexibilné kombinácie. Dizajn je kompaktný, s malými celkovými rozmermi a jednoduchou inštaláciou.

2. Kruhová hlavná jednotka, vybavená izolovanými krytmi pre pevné kontakty, dosahuje vnútornú izoláciu bez požiadavky na medzifázové bariéry alebo izolačné prepážky v miestach zlomu, čo účinne zabraňuje vzniku oblúkových výbojov vo vnútri skrine.

3. Spoľahlivé mechanické blokovanie je zabezpečené medzi odpínačom záťaže mv vákuovej poistky, uzemňovačom a poistkou, aby sa zabezpečil súlad s bezpečnostnými požiadavkami „päť prevencie“.

4. Dva prevádzkové režimy sú dostupné na mv vákuovom vypínači poistky: manuálna prevádzka a motorizovaná prevádzka s duálnym AC/DC napájaním.

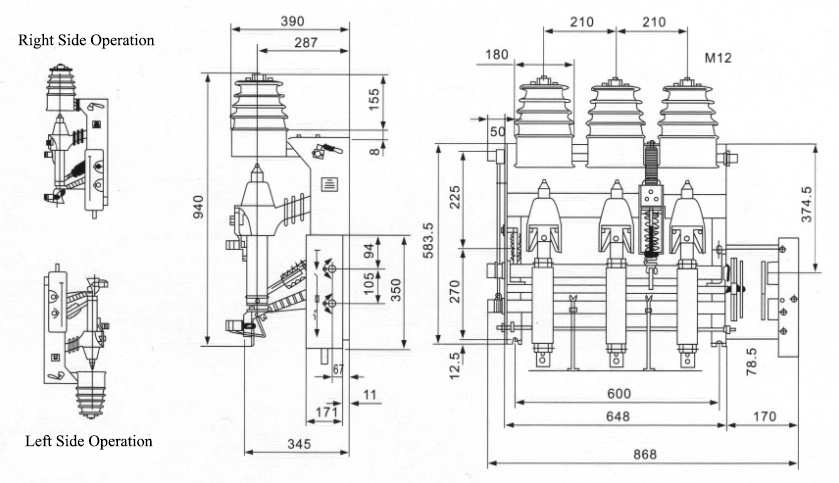

Parameter produktu:

Časté otázky o produkte:

Otázka: Ako vákuová technológia zvyšuje výkon na mv vákuovom vypínači poistky 11kv?

Odpoveď: Vákuové zhášadlo poskytuje čisté a spoľahlivé médium na zhášanie oblúka. Zabezpečuje rýchle zhasnutie oblúka pri nulovom prúde, znižuje opotrebenie kontaktov, minimalizuje požiadavky na údržbu a odstraňuje environmentálne problémy spojené s plynom SF₆.

Otázka: Akú úlohu hrajú poistky v kombinácii odpínača záťaže a poistky?

Odpoveď: Poistky fungujú ako záložná ochrana a prerušujú vysoké poruchové prúdy nad kapacitu prepínača záťaže. Ovládajú tiež mechanizmus úderníka, ktorý vypne spínač počas poruchy, čím sa zabezpečí koordinované odpojenie obvodu.

Otázka: Aké sú výhody oproti bežnému ističu?

Odpoveď: Zatiaľ čo ističe ponúkajú možnosť úplného odstraňovania porúch, vákuový vypínač záťaže poistky poskytuje kompaktnejšie, nákladovo efektívnejšie a na údržbu nenáročné riešenie pre aplikácie na úrovni distribúcie. Je obzvlášť vhodný na ochranu transformátorov, kde je dostatočná koordinácia poistiek a spínačov.
