Pri vysokonapäťovej distribúcii energie je istič len taký spoľahlivý, ako sú časti, ktoré sa pohybujú, uvoľňujú, zatvárajú, vypínajú a resetujú, presne v momente, keď je potrebná ochrana. ThePrevádzkový mechanizmus vákuového prerušovačazohráva rozhodujúcu úlohu. Premieňa uloženú mechanickú alebo elektrickú energiu na riadený pohyb, čo umožňuje vákuovému prerušovaču rýchlo a dôsledne otvárať alebo zatvárať okruh. Pre kupujúcich, dodávateľov, konštruktérov rozvádzačov a údržbárske tímy nie je skutočným záujmom len to, či môže produkt fungovať raz. Ide o to, či dokáže presne fungovať po rokoch prevádzky, v poruchových podmienkach, vo vnútri náročných elektrických skríň a v rôznych projektových prostrediach.
Tento článok vysvetľuje, ako mechanizmus funguje, prečo je dôležitý, aké bolestivé body rieši a ako vyhodnotiť vhodné riešenie pre praktické aplikácie stredného napätia. Pozerá sa aj na výrobné a výberové faktory, ktoré sú dôležité pri spolupráci s dodávateľmi, ako naprWenzhou Xifa Electrical Equipment Co., Ltd., spoločnosť slúžiaca na trhu komponentov ističov s produktmi navrhnutými pre spoľahlivosť distribúcie energie.
Zhrnutie článku
A Prevádzkový mechanizmus vákuového prerušovačaje sekcia riadenia pohybu vákuového ističa. Ukladá a uvoľňuje energiu, aby sa kontakty prerušovača mohli otvárať alebo zatvárať správnou rýchlosťou, silou a načasovaním. Dobre navrhnutý mechanizmus pomáha znižovať zlyhanie spínania, zlepšuje odozvu ochrany, podporuje stabilnú životnosť a znižuje tlak na údržbu systémov vysokého napätia. Výber správneho mechanizmu si vyžaduje pozornosť na menovité napätie, požiadavky na vypínanie, spôsob skladovania energie, mechanickú odolnosť, kompatibilitu inštalácie, konzistenciu výroby a technickú podporu po predaji.
Obsah
- Prehľad blogu
- Prečo je tento mechanizmus taký dôležitý?
- Ako funguje mechanizmus vo vnútri vákuového ističa?
- Aké body bolesti kupujúceho to rieši?
- Ktoré faktory by mali kupujúci pred nákupom skontrolovať?
- Ako sa porovnávajú rôzne typy mechanizmov?
- Kde sa bežne používa?
- Ako môžu tímy údržby predĺžiť životnosť?
- Prečo záleží na schopnosti dodávateľa?
- FAQ
- Záver
Prehľad blogu
- Definujte úlohu aPrevádzkový mechanizmus vákuového prerušovačav ochrane vysokého napätia.
- Vysvetlite základný pracovný proces od skladovania energie až po otváranie a zatváranie.
- Spojte výkon produktu so skutočnými obavami zákazníkov, ako sú bezpečnosť, prestoje, životnosť a kompatibilita.
- Poskytnite kontrolný zoznam zameraný na kupujúceho na technické vyhodnotenie.
- Porovnajte bežné možnosti ovládacieho mechanizmu.
- Diskutujte o praktických aplikáciách v distribučných sieťach, továrňach, rozvodniach a projektoch obnoviteľnej energie.
- Zdieľajte body údržby, ktoré pomáhajú udržiavať mechanizmus stabilný v priebehu času.
- Odpovedzte na bežné nákupné a technické otázky.
Prečo je tento mechanizmus taký dôležitý?
Vákuový prerušovač je zodpovedný za uhasenie oblúka, ale nemôže túto úlohu vykonávať sám. Kontakty vo vnútri prerušovača sa musia oddeliť správnou rýchlosťou, správnym zdvihom a pod stabilnou mechanickou kontrolou. To je miestoPrevádzkový mechanizmus vákuového prerušovačasa stáva nevyhnutným.
V reálnych projektoch mnohé elektrické poruchy nie sú na začiatku dramatické. Začínajú ako oneskorené vypnutie, nestabilné zatváranie, nekonzistentný kontaktný tlak, opotrebované ťahadlá, slabé nabíjanie pružiny alebo zlá koordinácia s ochrannými signálmi. Ak sa tieto problémy ignorujú, výsledkom môže byť prehriatie, opakované nepríjemné zakopnutia, poškodenie skrine, zastavenie výroby alebo bezpečnostné riziká pre operátorov.
Spoľahlivý mechanizmus pomáha ističu rýchlo reagovať, keď ochranné relé zistia skrat, preťaženie alebo abnormálne prevádzkové podmienky. Podporuje tiež pravidelné spínanie, keď je potrebné obvody napájať, izolovať alebo udržiavať. Stručne povedané, je to časť, ktorá mení logiku ochrany na fyzickú akciu.
Ako funguje mechanizmus vo vnútri vákuového ističa?
Princíp práce je jednoduchý, ale prevedenie musí byť presné. APrevádzkový mechanizmus vákuového prerušovačanormálne ukladá energiu prostredníctvom pružiny, motora, ručnej nabíjacej rukoväte alebo súvisiacej riadiacej zostavy. Keď istič dostane príkaz na zatvorenie alebo vypnutie, uložená energia sa uvoľní cez časti mechanického prevodu. Tieto časti poháňajú pohyblivý kontakt vákuového prerušovača.
Počas zatvárania mechanizmus tlačí pohyblivý kontakt smerom k pevnému kontaktu a udržiava správny kontaktný tlak. Počas otvárania oddeľuje kontakty dostatočne rýchlo, aby umožnilo vákuovému zhášadlu zhasnúť oblúk. Čím rýchlejší a stabilnejší je tento pohyb, tým lepšie môže istič kontrolovať elektrické napätie počas spínania.
- Skladovanie energie:Mechanizmus ukladá energiu pred prevádzkou, často prostredníctvom pružinového nabíjacieho systému.
- Odozva signálu:Operáciu spúšťa riadiaca cievka, príkaz relé alebo manuálna akcia.
- Mechanické uvoľnenie:Uložená energia sa uvoľňuje prostredníctvom spojok, hriadeľov a častí prevodovky.
- Pohyb kontaktu:Kontakty vákuového prerušovača sa otvárajú alebo zatvárajú podľa požadovanej činnosti.
- Držanie pozície:Mechanizmus udržuje istič stabilný v otvorenej alebo zatvorenej polohe.
To je dôvod, prečo sa mechanizmus musí vyrábať s veľkou pozornosťou na rozmerovú presnosť, silu pružiny, pevnosť materiálu, zarovnanie zostavy a konzistenciu testovania.
Aké body bolesti kupujúceho to rieši?
Kupujúci zriedka kupujú aPrevádzkový mechanizmus vákuového prerušovačalen preto, že potrebujú ďalší komponent. Kupujú ho, pretože slabý mechanizmus môže spôsobiť drahé problémy. Pre výrobcov rozvádzačov môže zlá kompatibilita oneskoriť výrobu. Pre dodávateľov elektriny môže nestabilná prevádzka spôsobiť problémy s uvedením do prevádzky. V továrňach môže neočakávané zlyhanie ističa zastaviť výrobné linky. V prípade verejných služieb môže nespoľahlivé prepínanie ovplyvniť širšiu bezpečnosť distribúcie.
| Bod bolesti zákazníka | Ako mechanizmus pomáha |
|---|---|
| Nestabilné zatváranie ističa | Poskytuje kontrolovanú silu a stabilný kontaktný pohyb. |
| Oneskorená odozva na cestu | Rýchlo uvoľňuje uloženú energiu po ochrannom signáli. |
| Vysoká frekvencia údržby | Zlepšuje mechanickú odolnosť, ak je správne navrhnutý a testovaný. |
| Nesúlad inštalácie skrine | Možno vybrať alebo prispôsobiť podľa štruktúry ističa a rozvádzača. |
| Riziko výpadku projektu | Podporuje spoľahlivú prevádzku v rozvodoch energie a priemyselných systémoch. |
Najlepší mechanizmus nie je len ten najsilnejší. Je to ten, ktorý zodpovedá konštrukcii ističa, prevádzkovému napätiu, spínacej činnosti, inštalačnému priestoru a požiadavkám na ovládanie. Táto praktická zhoda pomáha zákazníkom vyhnúť sa skrytým nákladom po inštalácii.
Ktoré faktory by mali kupujúci pred nákupom skontrolovať?
Pred výberom aPrevádzkový mechanizmus vákuového prerušovača, kupujúci by sa mali pozerať za názov produktu. Dva mechanizmy sa môžu zdať podobné, ale ich skutočný výkon sa môže značne líšiť vo výdrži, prevádzkovej rýchlosti, štruktúre inštalácie a dlhodobej stabilite.
Praktický výberový proces by mal zahŕňať tieto body:
- Menovité napätie a typ ističa:Skontrolujte, či mechanizmus zodpovedá zamýšľanému modelu VCB a systémovému napätiu.
- Operačný spôsob:Skontrolujte, či projekt vyžaduje manuálnu, pružinovú, motorovú alebo kombinovanú prevádzku.
- Mechanická životnosť:Pýtajte sa na testované prevádzkové cykly a dlhodobú výdrž.
- Doba skladovania energie:Pre systémy pružinového nabíjania je dôležité stabilné a efektívne ukladanie energie pre opakovanú prevádzku.
- Spoľahlivosť výletu a blízkosti:Mechanizmus by mal konzistentne reagovať na riadiace signály.
- Inštalačné rozmery:Skontrolujte montážne otvory, polohu spojenia, štruktúru hriadeľa a priestor skrine.
- Podmienky prostredia:Zvážte vlhkosť, prach, teplotu, nadmorskú výšku a priemyselné znečistenie.
- Testovacie záznamy:Spoľahliví dodávatelia by mali poskytovať kontrolu, bežné testovanie a technickú podporu.
Tieto kontroly sú obzvlášť dôležité pre nákupcov OEM a závody na montáž rozvádzačov, pretože malý nesúlad môže spôsobiť opakované úpravy montáže alebo reklamácie servisu v teréne.
Ako sa porovnávajú rôzne typy mechanizmov?
Rôzne projekty môžu vyžadovať rôzne prevádzkové návrhy. Nižšie uvedená tabuľka poskytuje jednoduché porovnanie pre kupujúcich, ktorí hodnotia bežné možnosti.
| Typ mechanizmu | Hlavná výhoda | Vhodné použitie |
|---|---|---|

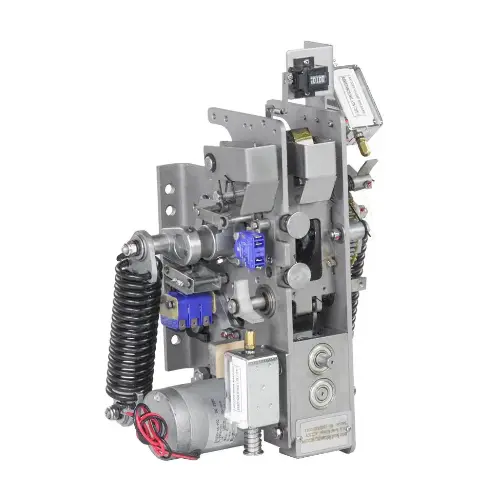

| Ovládací mechanizmus pružinového náboja | Stabilné uvoľnenie uloženej energie pre rýchle otváranie a zatváranie. | Strednapäťové VCB vyžadujúce spoľahlivú opakovanú prevádzku. |

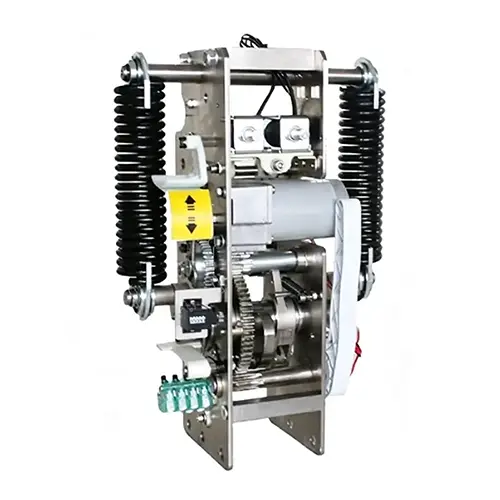

| Mechanizmus ovládania motora | Podporuje diaľkové alebo automatické nabíjanie a prevádzku. | Rozvodne, rozvodné skrine a automatizované systémy. |
| Manuálny ovládací mechanizmus | Jednoduchá štruktúra a pohodlné lokálne ovládanie. | Základné prepínacie aplikácie a projekty citlivé na náklady. |
| Prispôsobený mechanizmus | Lepšie sa hodí pre špeciálne rozloženie skriniek alebo dizajn ističov. | Projekty výroby a výmeny rozvádzačov OEM. |
Pre mnoho strednonapäťových aplikácií je dizajn pružinového náboja široko preferovaný, pretože umožňuje akumuláciu energie pred prepnutím. Keď dôjde k poruche, istič nemusí čakať na pomalý ručný pohyb. Môže okamžite uvoľniť energiu, čo zvyšuje spoľahlivosť ochrany.
Kde sa bežne používa?
ThePrevádzkový mechanizmus vákuového prerušovačasa používa všade tam, kde obvody vysokého napätia vyžadujú spoľahlivé spínanie a ochranu. Bežne sa integruje do vákuových ističov, panelov rozvádzačov, kompaktných rozvodní, priemyselných rozvodní, inžinierskych sietí, komerčných budov a staníc obnoviteľnej energie.
V továrňach pomáha chrániť motory, transformátory a výrobné linky pred elektrickými poruchami. V mestských distribučných sieťach podporuje stabilnú dodávku energie do obytných a komerčných oblastí. V projektoch solárnej a veternej energie pomáha izolovať a chrániť zberné obvody vysokého napätia. V banských, infraštruktúrnych a dopravných systémoch prispieva k bezpečnejšiemu elektrickému ovládaniu v náročných podmienkach.
Pretože sa tieto prostredia veľmi líšia, kupujúci by nemali považovať mechanizmus za univerzálne príslušenstvo. Rovnaký produkt musí byť porovnaný so skutočnými podmienkami projektu. Mechanizmus používaný v čistej vnútornej rozvodni môže čeliť inému namáhaniu v porovnaní s mechanizmom používaným v prašnom priemyselnom závode alebo na pobrežnom projekte s vysokou vlhkosťou.
Ako môžu tímy údržby predĺžiť životnosť?
Dokonca aj vysoko kvalitnéPrevádzkový mechanizmus vákuového prerušovačapotrebuje riadnu kontrolu. Údržbárske tímy by sa mali zamerať na viditeľné opotrebovanie, abnormálny hluk, uvoľnené upevňovacie prvky, stav pružín, mazacie body, funkciu pomocného spínača a výkon vypnutia. Pravidelné testovanie prevádzky je tiež užitočné, pretože istič, ktorý zostane dlhší čas nečinný, môže aj tak počas poruchy okamžite fungovať.
- Skontrolujte, či sa mechanizmus nabíja hladko a či sa bez oneskorenia uvoľní.
- Skontrolujte spojenia, hriadele a upevňovacie prvky, či nie sú uvoľnené alebo deformované.
- Udržujte mechanizmus v čistote a zabráňte hromadeniu prachu vo vnútri skrinky.
- Uistite sa, že indikátory otvárania a zatvárania zodpovedajú skutočnej polohe ističa.
- Otestujte riadiace obvody, cievky a pomocné kontakty podľa plánov údržby.
- Opotrebované diely vymeňte skôr, ako ovplyvnia spoľahlivosť spínania.
Preventívna údržba je lacnejšia ako núdzová oprava. Keď mechanizmus zlyhá počas poruchy, poškodenie môže presiahnuť samotný istič. Môže to ovplyvniť káble, transformátory, panely rozvádzačov a pripojené zariadenia.
Prečo záleží na schopnosti dodávateľa?
Spoľahlivý dodávateľ robí viac, než len dodáva diely. Pre produkt ako jePrevádzkový mechanizmus vákuového prerušovačaskúsenosti dodávateľa ovplyvňujú presnosť návrhu, výber materiálu, kontrolu výroby, kvalitu testovania a technickú komunikáciu. Toto je obzvlášť dôležité pre kupujúcich, ktorí potrebujú hromadný nákup, párovanie náhrady alebo podporu OEM.
Wenzhou Xifa Electrical Equipment Co., Ltd.poskytuje zákazníkom v oblasti elektrických zariadení produkty súvisiace s vákuovými ističmi a komponentmi rozvodov vysokého napätia. Pre kupujúcich môže spolupráca so schopným výrobcom pomôcť znížiť neistotu pri výbere produktu, potvrdení inštalácie a dlhodobom používaní.
Pri hodnotení dodávateľa by kupujúci mali požiadať o technické výkresy, kompatibilitu modelu, menovité parametre, skúšobné postupy, detaily balenia a dodaciu kapacitu. Jasná odpoveď pred objednávkou je oveľa lepšia ako riešenie problémov s inštaláciou potom, čo sa produkt dostane na miesto projektu.
FAQ
Čo je operačný mechanizmus vákuového prerušovača?
Je to mechanický riadiaci systém, ktorý poháňa otvárací a zatvárací pohyb vákuového prerušovača vo vnútri vákuového ističa. Ukladá a uvoľňuje energiu, takže kontakty sa môžu pohybovať rýchlo a spoľahlivo.
Prečo je mechanizmus dôležitý pre ochranu vysokého napätia?
Zabezpečuje, že istič môže reagovať na poruchové signály správnou rýchlosťou a silou. Bez spoľahlivého mechanizmu môže dokonca aj dobrý vákuový prerušovač zlyhať.
Môže sa jeden mechanizmus zmestiť do každého vákuového ističa?
Nie. Kupujúci musia pred nákupom potvrdiť menovité napätie, model ističa, inštalačné rozmery, štruktúru prepojenia, spôsob ovládania a prevádzkové požiadavky.
Čo spôsobuje poruchu ovládacieho mechanizmu?
Bežné príčiny zahŕňajú opotrebované spojenia, slabé pružiny, zlé mazanie, znečistenie prachom, problémy s cievkou, uvoľnené upevňovacie prvky, nesprávna inštalácia a dlhodobý nedostatok kontroly.
Je motorový ovládací mechanizmus lepší ako manuálny?
Závisí to od projektu. Motorová prevádzka je lepšia pre vzdialené alebo automatizované systémy, zatiaľ čo ručná prevádzka môže byť vhodná pre jednoduchšie aplikácie s potrebami lokálneho ovládania.
Ako by si mali kupujúci vybrať spoľahlivého dodávateľa?
Kupujúci by si mali pred odoslaním skontrolovať výrobné skúsenosti, technickú podporu, testovacie schopnosti, kompatibilitu modelov, možnosti prispôsobenia a či dodávateľ môže poskytnúť jasnú dokumentáciu.
Záver
ThePrevádzkový mechanizmus vákuového prerušovačanemusí byť najviditeľnejšou časťou vysokonapäťového ističa, ale je jednou z najrozhodujúcejších. Riadi fyzickú činnosť, ktorá umožňuje vákuovému prerušovaču chrániť obvody, znižovať vplyv porúch a podporovať stabilnú distribúciu energie. Pre kupujúcich znamená výber správneho mechanizmu menej porúch spínania, hladšiu inštaláciu, dlhšiu životnosť a väčšiu dôveru v každodennú prevádzku.
Ak vyberáte komponenty pre vákuové ističe, zostavy rozvádzačov, rozvodne, priemyselné energetické systémy alebo náhradné projekty,Wenzhou Xifa Electrical Equipment Co., Ltd.môže poskytnúť praktickú produktovú podporu a technickú komunikáciu pre potreby vašej aplikácie. Pre výber modelu, cenovú ponuku, detaily prispôsobenia alebo konzultáciu projektu, prosímkontaktujte násdnes a nechajte náš tím, aby vám pomohol nájsť spoľahlivé riešenie pre váš spínací systém vysokého napätia.
