Ako zlepšuje prúdový transformátor CT s nulovou sekvenciou prstencový typ ochrany proti zemným poruchám

Zhrnutie článku: A Typ prstenca transformátora prúdu CT s nulovou sekvenciouje dôležitým snímacím komponentom na detekciu zemných porúch, zvodových prúdov a abnormalít izolácie v elektrických systémoch. S toroidným jadrom obklopujúcim vodiče môže detekovať zvyškový prúd produkovaný, keď vektorový súčet fázových prúdov už nie je nulový. Tento článok vysvetľuje princíp fungovania, konštrukciu, technické charakteristiky, aplikácie, úvahy o výbere a prečo je pre moderné systémy ochrany napájania dôležitá spoľahlivá kvalita výroby.

Obsah

1. Čo je typ prstenca transformátora prúdu CT s nulovou sekvenciou?
2. Ako funguje CT s nulovou sekvenciou donutového typu?
3. Aké sú kľúčové konštrukčné vlastnosti?
4. Aké technické špecifikácie by mali kupujúci zvážiť?
5. Kde sa bežne používa CT s nulovou sekvenciou?
6. Ako by ste si mali vybrať správnu nulovú sekvenciu CT?
7. Aké sú hlavné výhody?
8. Často kladené otázky o prúdovom transformátore CT s nulovou sekvenciou typu donut
9. Záver

Čo je typ prstenca transformátora prúdu CT s nulovou sekvenciou?

Pre elektrotechnikov a odborníkov na distribúciu energie je presná detekcia zvyškového prúdu nevyhnutná na identifikáciu porúch skôr, ako sa rozvinú do poškodenia zariadenia, nebezpečenstva požiaru alebo neočakávaného prerušenia napájania. ATyp prstenca transformátora prúdu CT s nulovou sekvenciouje špeciálne navrhnutý na tento účel.

Na rozdiel od bežného prúdového transformátora, ktorý primárne meria prúd pretekajúci jednotlivým vodičom, CT s nulovou sekvenciou monitoruje kombinovaný magnetický efekt viacerých vodičov prechádzajúcich cez jeho toroidné jadro. Za normálnych trojfázových podmienok je vektorový súčet fázových prúdov približne nulový. Keď dôjde k úniku alebo k poruche uzemnenia, vznikne nerovnováha, ktorá vytvorí merateľný prúd s nulovou sekvenciou.

Podľa informácií o produkte poskytnutých spoločnosťouXiFa, jeho CT s nulovou sekvenciou používa toroidné jadro a sekundárne vinutie a je navrhnutý pre aplikácie vrátane ochrany proti zemným poruchám, detekcie zvodového prúdu, monitorovania izolácie a ochrany relé. Produkt je vhodný pre 50 Hz napájacie systémy a rôzne konfigurácie neutrálneho bodu.

Pre kupujúcich, ktorí hľadajú typ prstencového transformátora prúdu CT s nulovou sekvenciou, je pred výberom modelu dôležité pochopiť elektrický princíp a fyzickú konštrukciu.

Ako funguje CT s nulovou sekvenciou donutového typu?

Princíp činnosti je založený na magnetickej rovnováhe vodičov prechádzajúcich otvorom CT. V zdravom trojfázovom obvode sa prúdy normálne vyrovnávajú, takže výsledný magnetický tok vo vnútri toroidného jadra zostáva veľmi malý.

Keď dôjde k poruche izolácie alebo k zemnému úniku, časť prúdu sa dostane neúmyselnou cestou k zemi. Súčasná rovnováha je preto narušená. Výsledný zvyškový magnetický tok indukuje sekundárny signál, ktorý možno preniesť do ochranného relé, monitorovacieho prístroja alebo iného ovládacieho zariadenia.

Zjednodušený proces detekcie možno chápať takto:

1. Fázové vodiče prechádzajú cez toroidné jadro CT.
2. CT nepretržite sníma kombinované magnetické pole.
3. Prúdová nerovnováha vytvára prúd s nulovou sekvenciou.
4. Sekundárne vinutie generuje zodpovedajúci elektrický signál.
5. Ochranný systém vyhodnocuje signál.
6. Ak je prekročená nastavená prahová hodnota ochrany, relé môže spustiť alarm alebo prerušenie okruhu.

Toto usporiadanie poskytuje praktickú metódu na detekciu relatívne malých zvyškových prúdov bez potreby konvenčného CT na každom jednotlivom vodiči.

Aké sú kľúčové konštrukčné vlastnosti?

Výkon prstencového CT s nulovou sekvenciou silne závisí od jeho magnetického jadra, vinutia, izolačného systému, krytu a výrobnej presnosti. XiFa uvádza, že jej produkt používamedený smaltovaný drôt bez obsahu kyslíkana navíjanie a vysokopermeabilné plechy z kremíkovej ocele pre magnetické jadro. Tieto výbery materiálov sú určené na podporu elektrickej vodivosti, mechanickej pevnosti a citlivosti na malé prúdy s nulovou sekvenciou.

Toroidné magnetické jadro

Kruhové jadro vytvára okolo vodičov uzavretú magnetickú dráhu. Vysoká magnetická permeabilita pomáha CT efektívne reagovať na relatívne malé zvyškové prúdy.

Sekundárne vinutie

Sekundárne vinutie premieňa detekovaný magnetický tok na použiteľný elektrický signál pre ochranu a monitorovacie zariadenie. Kvalita vinutia priamo ovplyvňuje konzistenciu signálu a dlhodobú spoľahlivosť.

Izolácia a zapuzdrenie

Štruktúra produktu môže obsahovať puzdro z epoxidovej živice alebo silikónovej gumy. Takáto ochrana pomáha zlepšiť odolnosť proti vlhkosti a znečisteniu životného prostredia, čo je obzvlášť dôležité v prostredí elektrických rozvodov.

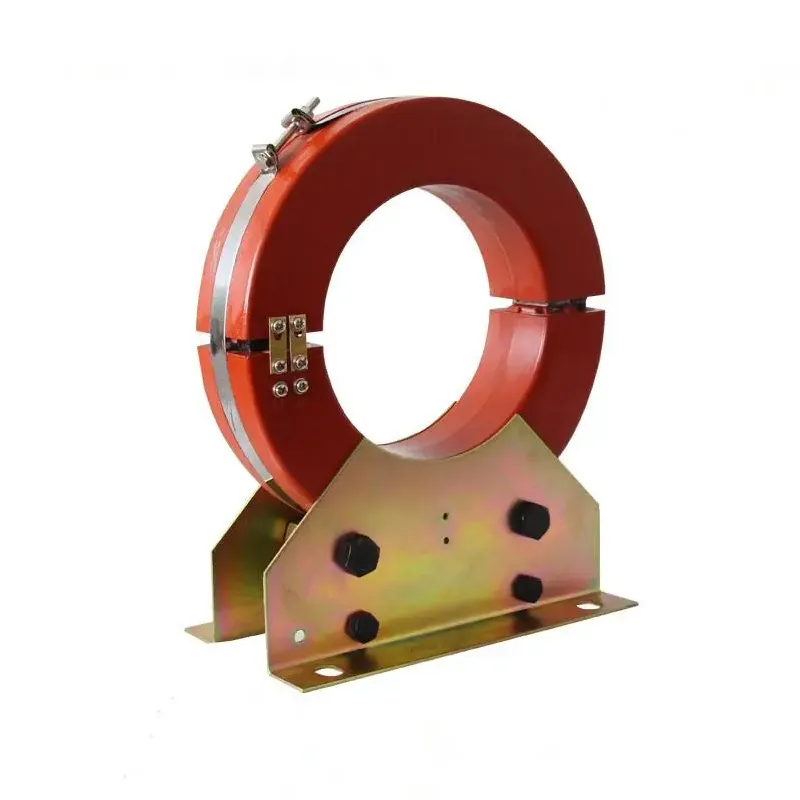

Možnosti Solid-Core a Split-Core

Požiadavky na inštaláciu sa môžu líšiť. Konštrukcie s pevným jadrom vo všeobecnosti vyžadujú, aby káble prešli cez CT pred pripojením, zatiaľ čo konfigurácie s deleným jadrom môžu byť užitočné pre projekty modernizácie, kde je odpojenie existujúcich vodičov nežiaduce.

Aké technické špecifikácie by mali kupujúci zvážiť?

Výber CT by nikdy nemal závisieť len od fyzického priemeru. Elektrická kompatibilita, požiadavky na relé, usporiadanie vodičov a podmienky inštalácie by sa mali posudzovať spoločne.

Zverejnené špecifikácie výrobcu uvádzajú niekoľko modelov LXK vrátane verzií Φ80, Φ100, Φ120, Φ150, Φ180, Φ220 a Φ240 s rôznymi kombináciami relé, pripojenia, hodnoty stupnice a primárneho prúdu. Kupujúci by si mali pred zadaním objednávky potvrdiť u výrobcu presnú konfiguráciu.

Kde sa bežne používa CT s nulovou sekvenciou?

Schopnosť detekovať zvyškový prúd robí tento typ CT užitočným v širokej škále aplikácií elektrickej ochrany. Môže byť integrovaný do ochranných systémov, kde je dôležitá skorá detekcia úniku alebo zemných porúch.

• Ochrana proti zemnej poruche:Detekuje zvyškový prúd spojený s poruchami na zemi.
• Monitorovanie zvodového prúdu:Pomáha identifikovať abnormálne prúdové cesty.
• Monitorovanie izolácie:Podporuje identifikáciu zhoršujúcich sa izolačných podmienok.
• Systémy distribúcie energie:Poskytuje informácie o zvyškovom prúde pre ochranné relé.
• Inteligentné siete:Môže byť integrovaný do inteligentných monitorovacích a ochranných systémov.
• Priemyselné vybavenie:Pomáha monitorovať elektrické zariadenia, kde sa vyžaduje nepretržitá detekcia porúch.
• Budovanie elektrických sietí:Podporuje elektrickú bezpečnosť a ochranu rozvodov.
• Systémy železničnej dopravy:Môže byť začlenený do špecializovaných elektrických monitorovacích systémov.

XiFa špecificky identifikuje inteligentné siete, železničnú dopravu, elektrické systémy budov a monitorovanie priemyselných zariadení medzi aplikačné oblasti svojich produktov CT s nulovou sekvenciou.

Ako by ste si mali vybrať správnu nulovú sekvenciu CT?

Pre obstarávacie tímy výber správneho modelu zahŕňa viac než len výber najväčšieho dostupného jadra. Systematické hodnotenie môže znížiť problémy s kompatibilitou a zlepšiť efektivitu inštalácie.

1. Skontrolujte usporiadanie káblov.Potvrďte počet a usporiadanie vodičov, ktoré budú prechádzať cez otvor CT.
2. Zmerajte požadovanú clonu.Uistite sa, že vnútorný priemer poskytuje dostatočnú vôľu pre existujúce káble.
3. Potvrďte ochranné relé.Výstup CT a charakteristiky relé musia byť kompatibilné.
4. Skontrolujte elektrický systém.Skontrolujte frekvenciu, neutrálnu konfiguráciu, spôsob uzemnenia a ďalšie systémové požiadavky.
5. Vyhodnoťte prostredie inštalácie.Vlhkosť, znečistenie, teplota a dostupný priestor na inštaláciu môžu ovplyvniť vhodnú konštrukciu.
6. Zvážte požiadavky na dodatočnú montáž.Konštrukcia s deleným jadrom môže poskytnúť väčšie pohodlie, keď existujúce káble nemožno jednoducho odpojiť.
7. Skontrolujte kvalitu výrobcu.Pred hromadným obstarávaním by sa mal zvážiť materiál jadra, materiály vinutia, izolácia, skúšobné postupy a výrobná konzistencia.

Pre medzinárodných kupujúcich, ktorí získavajú zdroje od čínskeho výrobcu alebo dodávateľa, je potrebné pred nákupom získať technickú dokumentáciu a potvrdenie modelu. Toto je obzvlášť dôležité, keď bude CT integrovaný do väčšieho ochranného systému.

Aké sú hlavné výhody?

Správne vybraný CT s nulovou sekvenciou prstenca môže poskytnúť niekoľko praktických výhod pre elektrické ochranné systémy:

• Vysoká citlivosť:Vhodné magnetické jadro môže pomôcť odhaliť malé zvyškové prúdy.
• Kompaktná konštrukcia:Toroidná konfigurácia sa môže efektívne prispôsobiť existujúcim vodičom.
• Nerušivé snímanie:Detekcia prúdu sa dosiahne bez zapojenia primárneho vinutia do série s obvodom.
• Integrácia ochrany:Sekundárne signály môžu byť pripojené k ochranným relé a monitorovacím zariadeniam.
• Flexibilná inštalácia:Dostupné možnosti konštrukcie sa môžu prispôsobiť rôznym scenárom inštalácie.
• Široký rozsah použitia:Vhodné pre priemyselné, komerčné, infraštruktúrne a energetické distribučné prostredie.

Dizajn produktu XiFa kombinuje toroidné jadro so sekundárnym vinutím a ochranným krytom, pričom uvedený výber materiálu kladie dôraz na vodivosť, mechanickú pevnosť a magnetickú citlivosť.

Často kladené otázky o prúdovom transformátore CT s nulovou sekvenciou typu donut

Na čo sa používa prstencový typ prúdového transformátora CT s nulovou sekvenciou?

Primárne sa používa na detekciu nulovej sekvencie alebo zvyškového prúdu spôsobeného zemnými poruchami, zvodovými prúdmi a problémami s izoláciou. Výsledný signál môže byť privedený do ochranných relé alebo monitorovacieho zariadenia.

Ako CT typu donut zistí poruchu uzemnenia?

Vodiče prechádzajú cez toroidné jadro. Za vyvážených podmienok sa ich magnetické účinky do značnej miery rušia. Zemná porucha vytvára nerovnováhu a vytvára zvyškový magnetický tok, ktorý CT premieňa na sekundárny elektrický signál.

Aké veľkosti jadra sú k dispozícii?

V odkazovaných informáciách o produkte XiFa sú uvedené modely LXK s konfiguráciami Φ80, Φ100, Φ120, Φ150, Φ180, Φ220 a Φ240. Presné špecifikácie by sa mali overiť podľa zvoleného modelu a aplikácie ochrany.

Môže sa CT s nulovou sekvenciou použiť na projekty modernizácie?

áno. Konštrukcie s pevným a deleným jadrom spĺňajú rôzne požiadavky na inštaláciu. Konštrukcia s deleným jadrom môže byť výhodná tam, kde existujúce káble nemožno počas inštalácie odpojiť.

Čo mám poskytnúť pri vyžiadaní cenovej ponuky?

Tímy obstarávateľa by mali v ideálnom prípade poskytnúť požadovaný otvor jadra, systémovú frekvenciu, usporiadanie vodičov, model relé, spôsob pripojenia, požiadavky na primárny prúd, prostredie inštalácie a množstvo. Poskytnutie týchto podrobností pomôže čínskemu výrobcovi alebo dodávateľovi efektívnejšie odporučiť kompatibilnú konfiguráciu.

Záver

A Typ prstenca transformátora prúdu CT s nulovou sekvenciouposkytuje cielený a praktický prístup k detekcii zvyškového prúdu, vďaka čomu je cenný pre ochranu proti zemným poruchám, monitorovanie úniku, kontrolu izolácie a inteligentnú elektrickú ochranu. Jeho toroidné jadro, sekundárne vinutie, izolačná štruktúra a konfigurácia inštalácie ovplyvňujú výkon systému. Publikované informácie o produkte XiFa zdôrazňujú vysoko priepustnú kremíkovú oceľ, bezkyslíkatý medený smaltovaný drôt, viaceré veľkosti jadra LXK a kompatibilitu s 50 Hz napájacími systémami.

Ak hľadáte spoľahlivéTyp prstenca transformátora prúdu CT s nulovou sekvencioupre nový projekt distribúcie energie, ochranný systém alebo aplikáciu retrofitu,kontaktujte násna XiFa, aby sme prediskutovali vaše technické požiadavky, výber modelu a cenovú ponuku. Poskytnutie parametrov vášho systému vopred môže pomôcť urýchliť párovanie produktov a obstarávanie.
