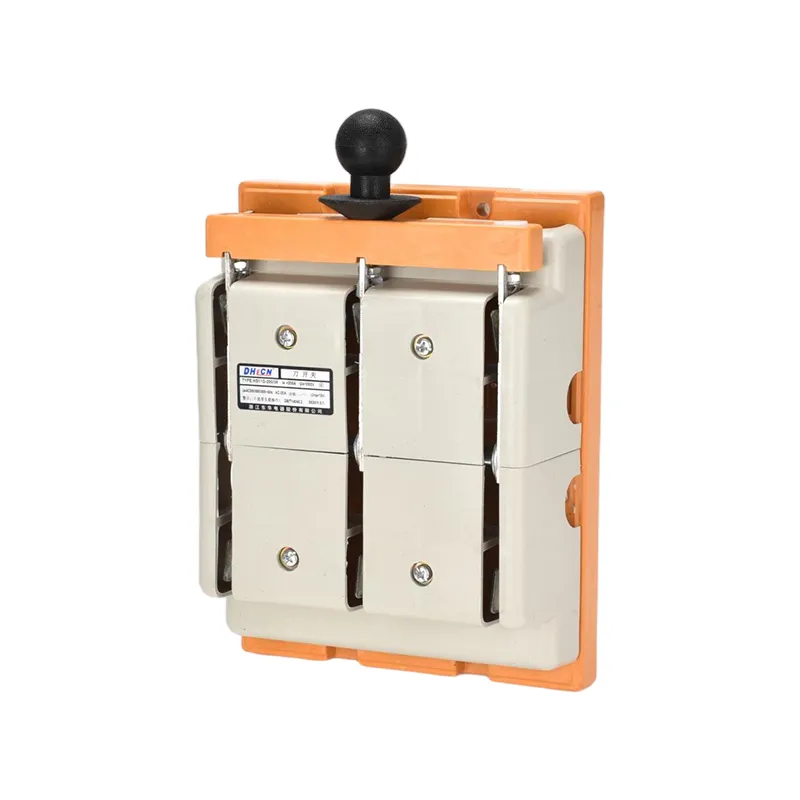

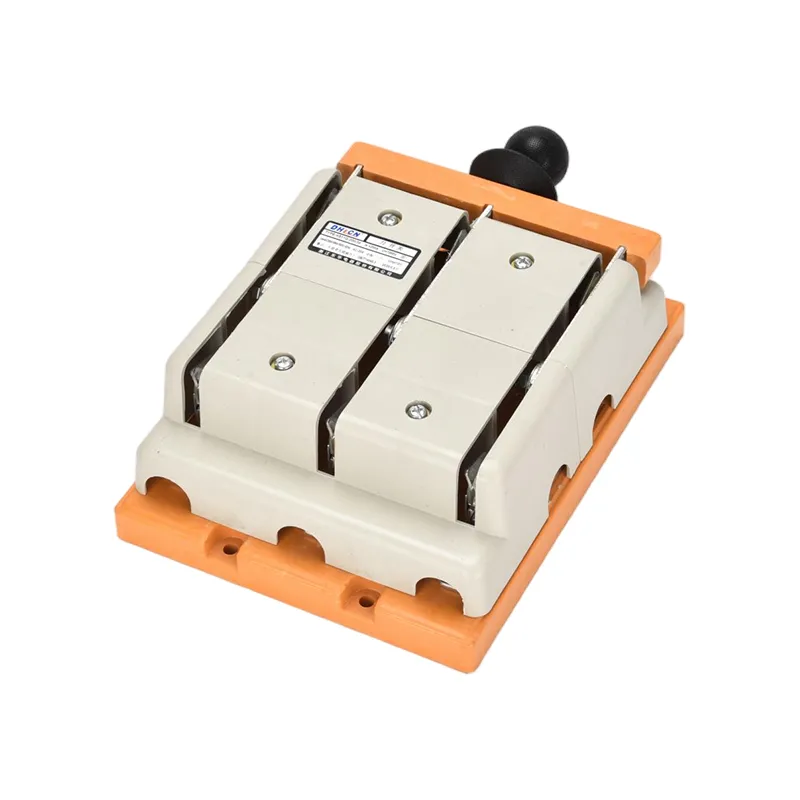

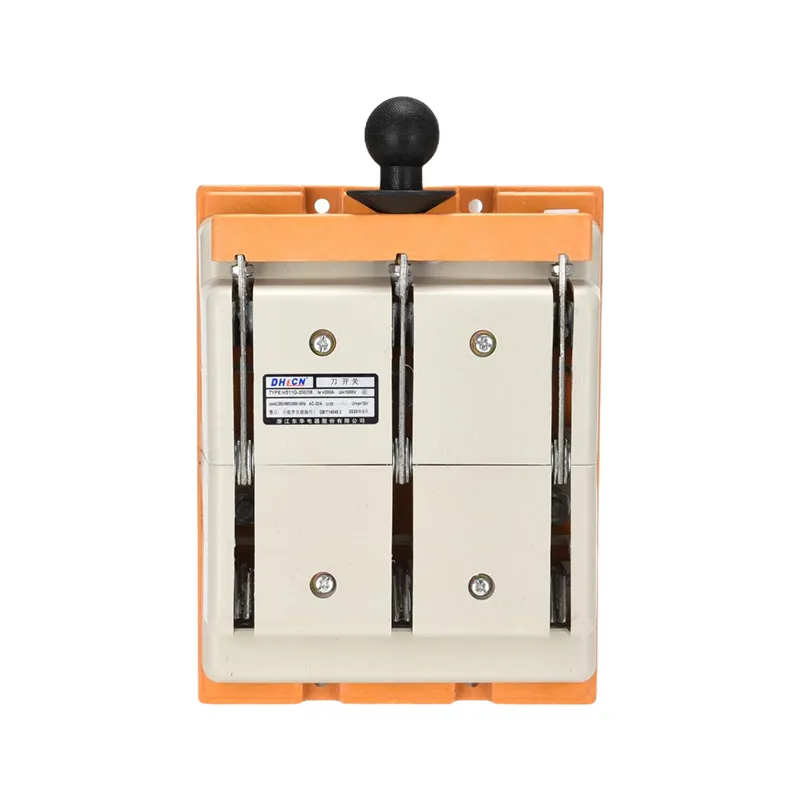

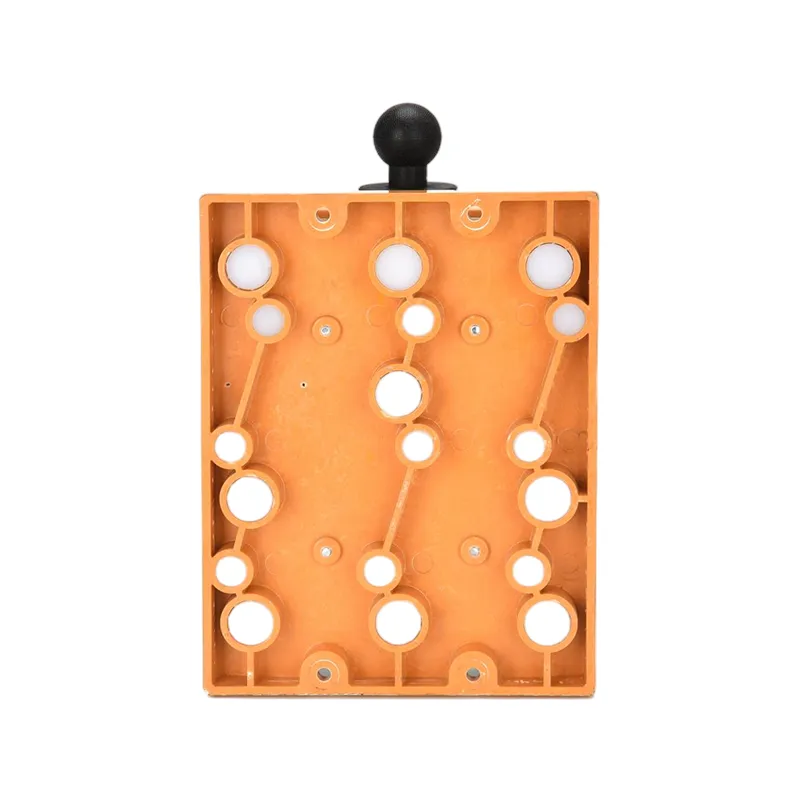

480 V 400 Amp 3-fázový odpojovací prepínač

Wenzhou XiFa Electric Power Equipment Co., Ltd je odborná továreň na výrobu 480 V 400 ampérových 3-fázových odpojovačov. Aby sa zaručila krátka dodacia lehota bez oneskorenia, spoločnosť Wenzhou XiFa Electric Power Equipment Co., Ltd má v sklade zásoby 400 ampérových 3-fázových odpojovačov. Veľkoobjemové objednávky je potrebné pripraviť 7 až 15 pracovných dní od zadania objednávky. Medzitým spoločnosť Wenzhou XiFa Electric Power Equipment Co., Ltd mohla prispôsobiť 400 ampérový 3-fázový odpojovací spínač podľa požiadaviek klientov, ako je úroveň napätia, prostredie používania atď.

Odoslať dopyt

Popis produktu

Trojfázový odpojovač 480 V 400 A prenesie trojfázový menovitý prúd AC 400 A v polohe zatvorenia. Má jednoduchý a kompaktný dizajn konštrukcie, ktorý sa široko používa v kompaktných rozvodniach a elektrickom paneli. Hlavnou črtou 480v 400 ampérového 3fázového odpojovacieho spínača je žiadna schopnosť zhášať oblúk a prevádzka bez záťaže.

Trojfázový odpojovač 480 V 400 A poskytuje viditeľné a spoľahlivé odpojenie, aby sa zabezpečila ochrana operátora počas údržby. Funkciou 480v 400 amp 3-fázového odpojovača je odpojiť prúd v prostredí bez záťaže. To znamená, že trojfázový odpojovač 480 V 400 ampérov sa musí zatvárať pred ističom a vypínať sa za ističom v systéme distribúcie energie.

480v 400 Amp 3 Phase Disconnect Switch

Výrobný parameter:

lth (A)	125A	160A	200A	250A	315A	400A	500A	630A	1000A	1250A	1600A	2000A	2500A	3150A	4000A
Ui(V)	750	750	750	750	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000
Dielektrická pevnosť (V)	5000	5000	5000	5000	8000	8000	8000	8000	10000	10000	10000	10000	10000	10000	10000
Uimp (KV)	8	8	8	8	12	12	12	12	12	12	12	12	12	12	12
Pracovný prúd le(A)
400 V AC21B	125	160	200	250	315	400	500	630	1000	1250	1600	2000	2500	3150	4000
400V AC22B	125	160	200	250	315	400	500	630	1000	1250	1600	2000	2500	2500	2500
400V AC23B	125	160	200	250	315	340	425	500	800	1000	1250	1250	1250	1250	1250
750 V AC21B	125	160	160	200	315	400	400	500	1000	1000	1600	2000	2500	3150	4000
750V AC22B	125	160	160	160	315	315	315	315	800	800	800	2000	2000	2000	2000
750V AC23B	80	80	100	125	125	125	125	125	400	400	500	1000	1000	1000	1000
220 V DC21	125	160	200	250	315	400	500	630
220 V DC22	125	160	200	250	315	400	400	500
220 V DC23	125	125	160	200
440 V DC21	100	125	160	200	315	400	400	500
440V DC22	100	125	160	200	315	400	400	500
440V DC23	100	125	160	200
Výkon motora (KW)
400 V	63	80	100	132	160	220	280	315	560	560	560	710	710	710	710
750 V	75	75	90	110	185	185	185	185	475	475	475	750	750	750	750
lcw (KA Rms, 0,1S/1,0S)	20/10	20/10	30/12	30/12	45/20	45/20	50/25	50/25	90/50	90/50	90/50	90/50	90/50	90/50	90/50
Vytváranie a rozbíjanie kapacity
lcn(A Rms) AC23B 400V	1250	1250	2000	2000	3150	4000	4000	4000	10000	10000	10000	10000	10000	10000	10000
lcm(A Rms) AC23B 400V	1000	1000	1600	1600	2500	3200	3200	3200	8000	8000	8000	8000	8000	8000	8000
lcm (špičková hodnota KA)	12	12	17	17	30	30	40	40	70	70	70	70	70	70	70
Mechanická životnosť (krát)	10000	10000	10000	10000	5500	5500	5500	5500	4000	4000	3000	2500	2500	2500	2500
Elektrická životnosť (krát)
Ue=660V Menovitý prúd le
COS∮＝0,95 AC21B	1500	1500	1500	1500	750	750	750	750	600	600	450	400	400	350	350
COS∮＝0,65 AC22B	1000	1000	1000	1000	500	500	500	500	400	400	300	200	200	200	200
COS∮＝0,35 AC23B	500	500	500	500	250	250	250	250	200	200	150	100	100	100	100
Hmotnosť (kg)
3 póly	1	1	2	2	3.5	3.5	4	4	10.5	10.5	16	31	31	42	90
4 póly	1.5	1.5	2.5	2.5	4	4	4.5	4.5	13	13	20	40	40	49	102
Prevádzkový krútiaci moment (Nm)	6.5	6.5	10	10	14.5	14.5	14.5	14.5	27	27	27	60	60	60	110

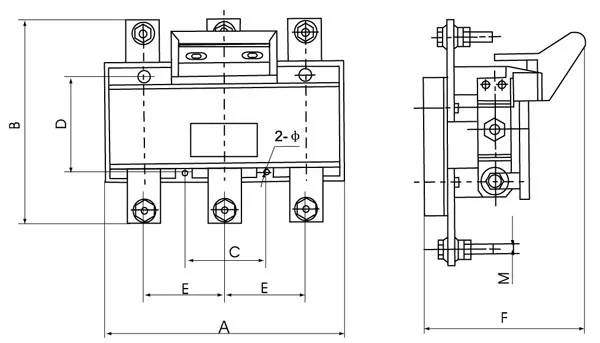

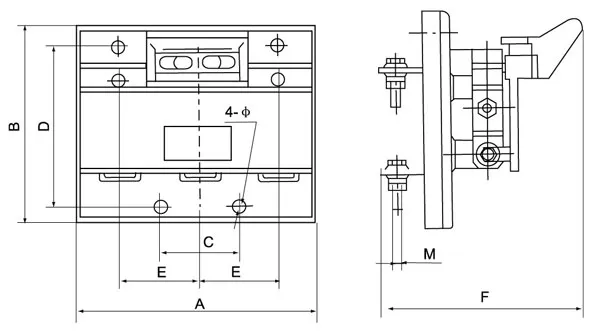

Typ predného krúžku

Menovitý prúd（A）	Veľkosť rámu (mm)					Veľkosť inštalácie (mm)
Menovitý prúd（A）	A	B	E	F	M	C	D	φ
200	190	170	70	155	M8	70	140	φ7
400	220	220	80	170	M12	80	190	φ7
630	270	300	100	170	M16	100	140	φ9
1000	320	320	120	195	2-M12	120	140	φ10
1600	360	360	130	215	4-M12	130	140	φ11

480v 400 Amp 3 Phase Disconnect Switch

Vzácny typ Wring

Menovitý prúd（A）	Veľkosť rámu (mm)					Veľkosť inštalácie (mm)
Menovitý prúd（A）	A	B	E	F	M	C	D	φ
200	190	170	70	205	M8	70	160	φ7
400	220	220	80	220	M12	80	190	φ7
630	270	300	100	220	M16	100	220	φ9
1000	340	310	120	300	2-M12	120	260	φ10
1600	380	340	130	300	4-M12	130	300	φ11

Časté otázky týkajúce sa výroby:

Otázka: Aký je hlavný účel 480 V 400 A 3-fázového odpojovacieho spínača?

Odpoveď: Trojfázový odpojovač 480 V 400 A poskytuje bezpečný spôsob odpojenia napájania pred údržbou elektrického zariadenia. Pri 480 voltoch a 400 ampéroch sa tento typ spínača zvyčajne používa v komerčných a priemyselných aplikáciách na zníženie napájania motorov, systémov HVAC, strojov alebo distribučných panelov.

Otázka: Ako zistím, či je 400 ampérov správnym hodnotením pre moju aplikáciu?

Odpoveď: Prepínač by ste mali dimenzovať podľa maximálneho prúdu, ktorý váš systém vyžaduje. Prepínač 400 A je vhodný, keď je pripojená záťaž alebo panel navrhnutý tak, aby zvládal prúdy do 400 ampérov. Pred výberom vždy skontrolujte požiadavky na trvalý prevádzkový prúd a menovitý skrat.

Otázka: Aký je rozdiel medzi tavnými a netaviteľnými odpojovacími spínačmi?

A: Poistka: Obsahuje poistky na ochranu proti nadprúdu. To poskytuje odpojovací prostriedok aj ochranu obvodu.

Netaviteľné: Iba izoluje napájanie, ale neposkytuje ochranu. Ak potrebujete vstavanú ochranu, vyberte si tavné; netaviteľné, ak ochranu už riešia predradené ističe.
