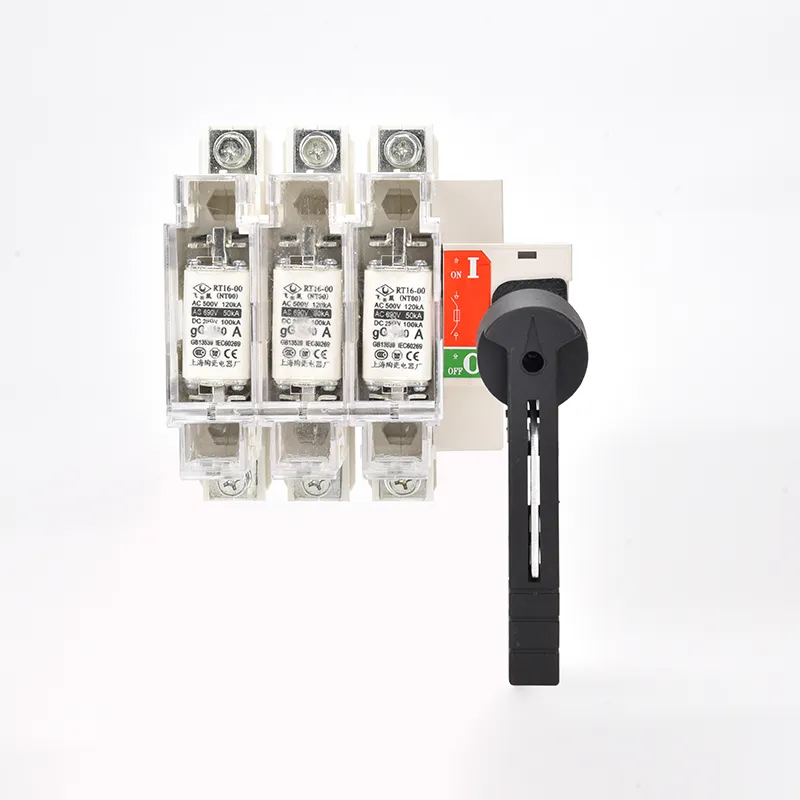

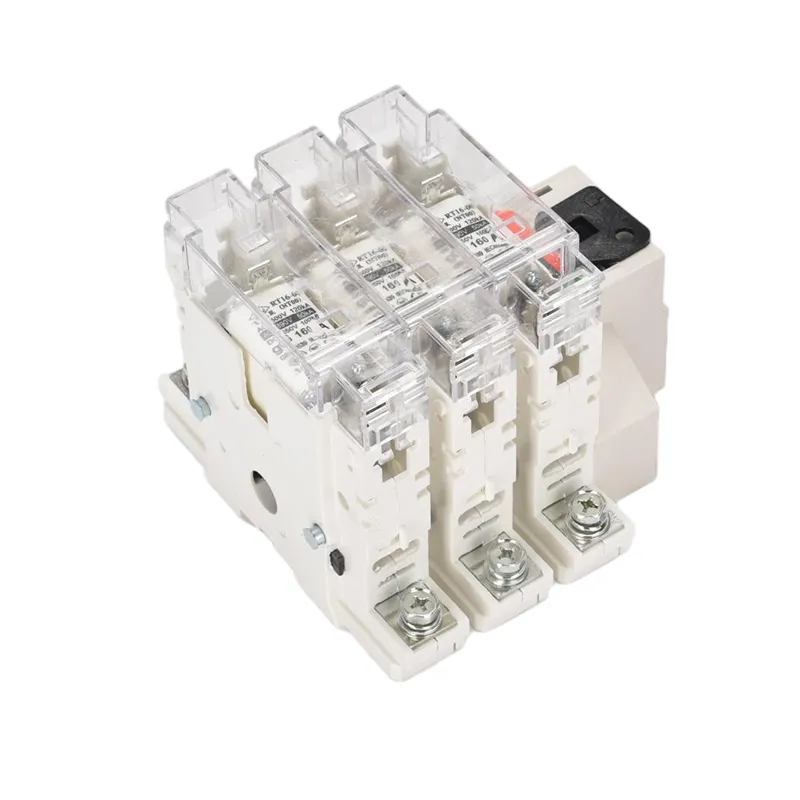

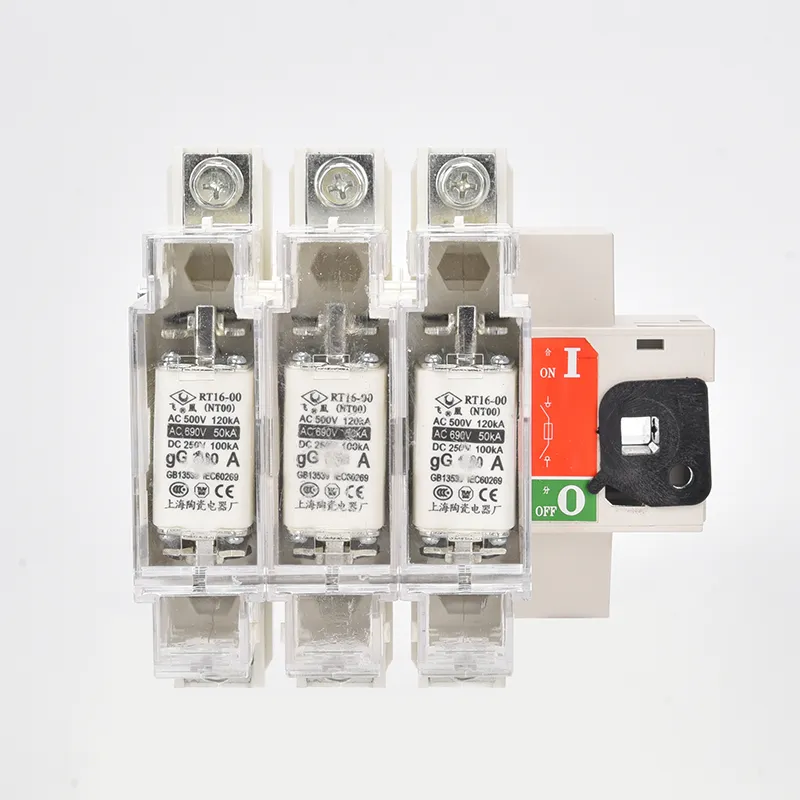

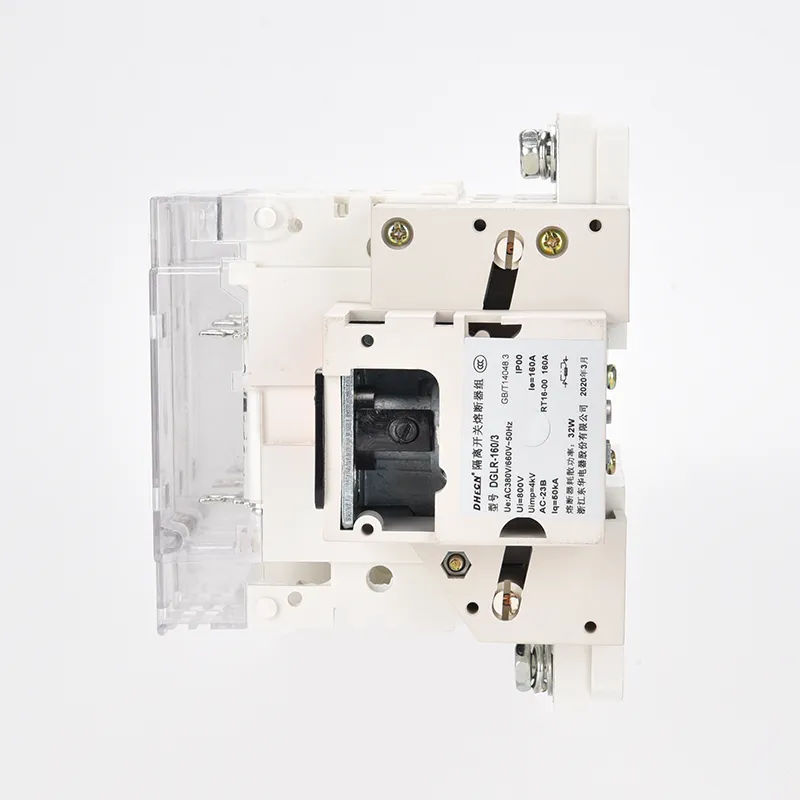

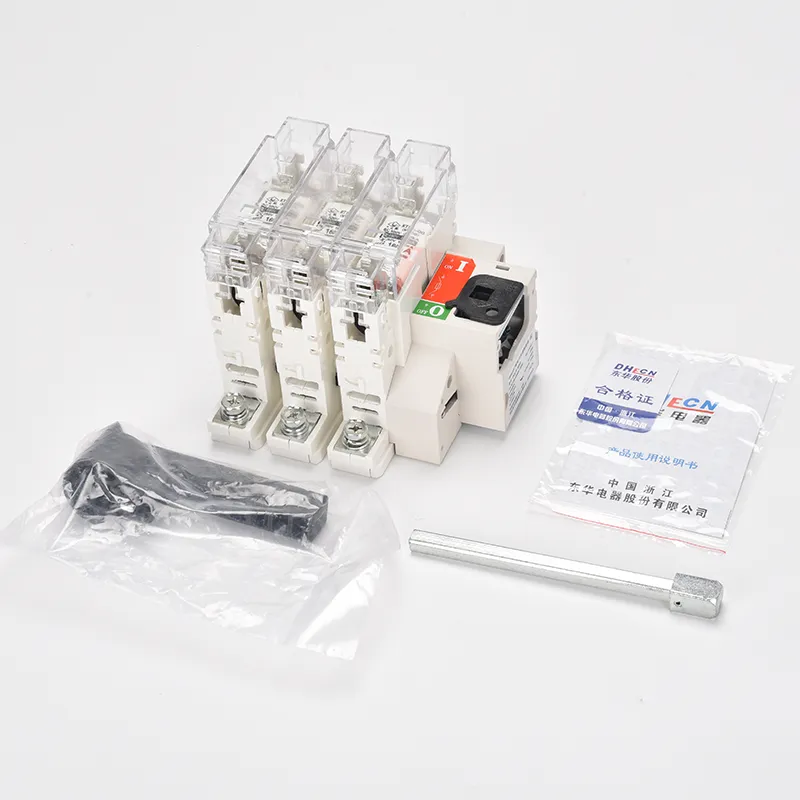

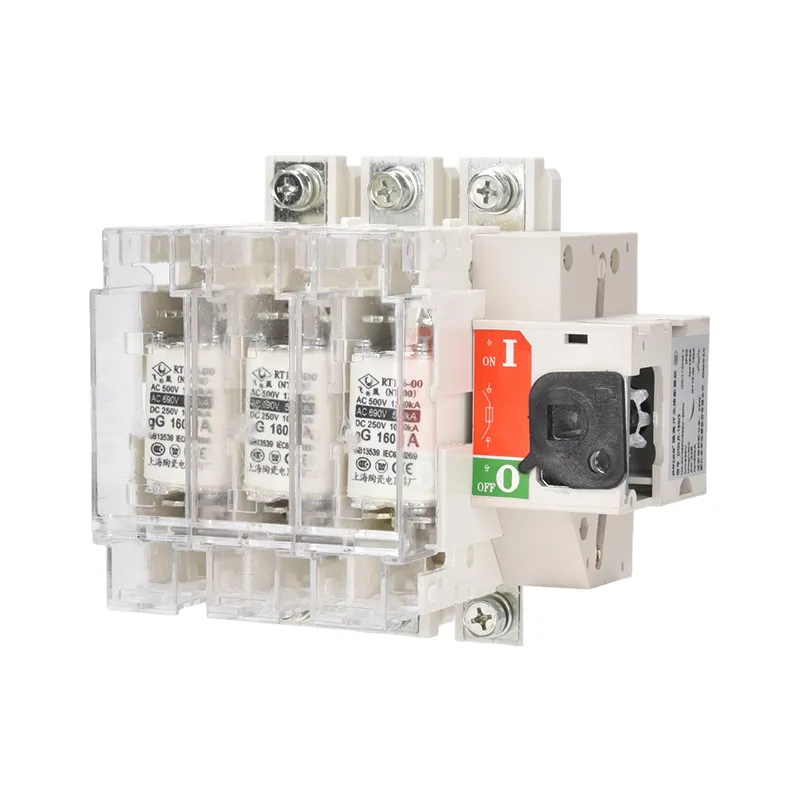

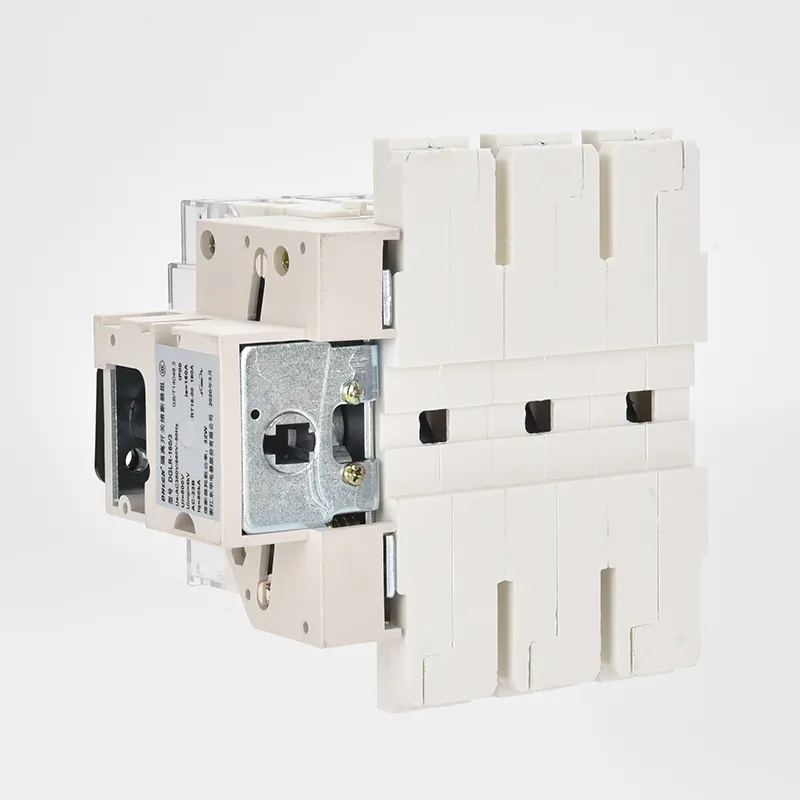

480 voltový 3-fázový 400 ampérový odpojovací spínač s poistkou

Ako špecializovaná výroba, Wenzhou XiFa Electric Power Equipment Co., Ltd vyrábala 480 voltový 3-fázový 400 ampérový odpojovač s poistkou viac ako 10 rokov. Spoločnosť Wenzhou XiFa Electric Power Equipment Co., Ltd naďalej používa princíp „jednoduchého a efektívneho“ pri navrhovaní každého 480 voltového 3-fázového 400 ampérového odpojovacieho spínača nielen preto, aby mal vynikajúci vypínací a izolačný výkon, ale aj ochranu proti skratu a preťaženiu. V spoločnosti Wenzhou XiFa Electric Power Equipment Co., Ltd sa technický tím snaží navrhnúť 480 voltový 3-fázový 400 ampérový odpojovač s poistkou ako smer nízkej poruchovosti a bezúdržbový.

Odoslať dopyt

Popis produktu

480 voltový trojfázový 400 ampérový odpojovač s poistkou hrá rozhodujúcu úlohu v elektrických obvodoch. Spojením funkcií poistky a nožového spínača ponúka ako ochranné schopnosti, tak aj pohodlné ovládanie. Vďaka svojej jedinečnej mechanickej konštrukcii a presnej prevádzke sa 480 V trojfázový 400 A odpojovač s poistkou stal nepostrádateľným komponentom v moderných elektrických systémoch.

1.Počas normálnej prevádzky odpojovač ovláda pripojenie a odpojenie napájania, čím zaisťuje plynulú kontinuitu obvodu. Keď je potrebná údržba, odpojovač s poistkou poskytuje jasné fyzické miesto odpojenia, ktoré chráni personál a vybavenie.

2. V prípade preťaženia alebo skratu sa poistkový prvok vo vypínači rýchlo roztaví, preruší poruchový prúd a ochráni obvod aj pripojené zariadenia pred poškodením.

480 Volt 3 Phase 400 Amp Fused Disconnect Switch

Parameter produktu:

Rámový prúd A	Menovitý prúd poistky (A)	Režim poistky
63	10, 20, 30, 40, 50, 63	00C
160	63, 80, 100, 125, 160	0
250	160	0
250	200, 250	1
400	300, 315, 400	2
630	400, 500, 630	3

480 Volt 3 Phase 400 Amp Fused Disconnect Switch

predný typ

Typ	Veľkosť poistky	Veľkosť rámu a veľkosť inštalácie
GLR-63～400A		A	B	D	E	F	H	H1	I	J	K	L	M	P	R	T	φX	Y
63A/3	0 až 00 °C	152	118	20-30	117				159	145	106	5.4	62.5	32
63A/4	0 až 00 °C	184	118	20-30	117				159	145	106	5.4	62.5	32
160A/3	0:00	164	162	28-30	126	44	108	53	141	189	127	5.4	65	36	20	2.5	8.5	19.5
160A/4	0:00	200	162	28-30	126	44	144	53	141	189	127	5.4	65	36	20	2.5	8.5	19.5
250/3	1	236	195	28-30	146	65	180	75	185	251	162	6.4	90.5	60	32	2.5	11	19.5
250/4	1	296	195	28-30	146	65	240	75	185	251	162	6.4	90.5	60	32	2.5	11	19.5
400/3	2	278	205	28-30	149	65	192	75	200	260	172	6.4	121	66	50	3	11	20
400/4	2	344	205	28-30	149	65	258	75	200	260	172	6.4	121	66	50	3	11	20

Typ	Veľkosť poistky	Veľkosť rámu a veľkosť inštalácie
GLR-400～630A		A	A1	B	B1	C	E	H	H1	H2	J	J2	J1	K	M	N	P	R	S	S1	T	V	U	W	φL	Y
400A/3	2	414	285	238	115	307	221	190	71	79	210	70	65	180	32.5	162	65	32	35	43	5	40.5	208	39.5	7	69
400A/4	2	474	345	238	115	307	221	255	71	79	210	70	65	180	32.5	162	65	32	35	43	5	24.5	208	39.5	7	69
630A/3	3	470	345	300	150	348	268	235	85	85	250	100	76	250	38.5	162	80	50	50	50	7	45.5	260	44.5	9	72
630A/4	3	550	425	300	150	348	268	315	85	85	250	100	76	250	38.5	162	80	50	50	50	7	34.5	260	445	9	72

typ Aside

Typ	Veľkosť poistky	Veľkosť rámu a veľkosť inštalácie
GLR-63～400A		A	B	C	E	F	H	H1	I	J	K	L	M	P	R	T	φX	Y
63A/3	0 až 00 °C	133	118	134	126.5		116.5		159	145	106	5.4	36	32
63A/4	0 až 00 °C	164	118	117	126.5		116.5		159	145	106	5.4	36	32
160A/3	0:00	150	162	173	126.5	44	108	53	141	189	127	5.4	38	36	20	2.5	8.5	19.5
160A/4	0:00	186	162	173	126.5	44	144	53	141	189	127	5.4	38	36	20	2.5	8.5	19.5
250/3	1	253	195	173	146	65	180	75	185	251	162	6.4	81	60	32	2.5	11	19.5
250/4	1	313	195	173	146	65	240	75	185	251	162	6.4	81	60	32	2.5	11	19.5
400/3	2	271	205	173	149	65	192	75	200	260	172	6.4	86	66	50	3	11	20
400/4	2	337	205	173	149	65	250	75	200	260	172	6.4	86	66	50	3	11	20

Typ	Veľkosť poistky	Veľkosť rámu a veľkosť inštalácie
GLR-400～630A		A	A1	B	B1	E	H	H1	H2	J	J2	J1	K	M	N	P	R	S	S1	T	V	U	W	φL	Y
400A/3	2	500	285	238	115	221	190	70	79	210	70	65	180	32.5	119	65	32	30	43	5	40.5	208	39.5	7	69
400A/4	2	560	345	238	115	221	255	70	79	210	70	65	180	32.5	119	65	32	30	43	5	24.5	208	39.5	7	69
630A/3	3	550	345	300	150	268	235	100	85	250	100	76	250	38.5	119	80	50	50	50	7	45.5	260	44.5	9	72
630A/4	3	630	425	300	150	268	315	100	85	250	100	76	250	38.5	119	80	50	50	50	7	34.5	260	445	9	72

Údržba produktu:

1.Pred uvedením do normálnej prevádzky musí byť 480 V trojfázový 400 A poistkový odpojovač namontovaný vo vertikálnej polohe a krycia doska by mala byť odstránená.

2. Aby sa zabezpečila správna vypínacia schopnosť proti skratu a výkon obmedzujúci prúd, 480 V trojfázový 400 A odpojovač s poistkou musí byť vybavený poistkami so správnou hodnotou.

3. Pri výmene poistkovej vložky je potrebné najskôr odpojiť záťažový obvod a otvoriť alebo odstrániť kryt vypínača. Poistka sa potom môže uvoľniť jemným stlačením pružinovej svorky pod prídržnou doskou. Nová poistka sa inštaluje posunutím nadol pozdĺž vodiacej drážky na miesto.

4. Hoci sa oblúková komora dá ľahko vložiť alebo vybrať z hornej objímky, je potrebné sa vyhnúť zbytočnému vyberaniu. Počas inštalácie s ním treba zaobchádzať opatrne a pomaly ho zasúvať, až kým úplne nezapadne.

5. Na udržanie kontaktov 480 V trojfázového 400 A odpojovacieho spínača s poistkou v dobrom stave je potrebná pravidelná kontrola a čistenie od prachu, oleja alebo iných usadenín. Okrem toho by sa pohyblivé časti ovládacieho mechanizmu mali pravidelne mazať, aby sa zachovala hladká prevádzka a predĺžila sa životnosť.
