Elektrické spínanie nízkonapäťového poistkového odpojovača

V porovnaní s netavným odpojovačom spája elektrický nízkonapäťový odpojovač poistiek funkcie poistky a nožového spínača, čo znamená, že môže ovládať odpojenie a pripojenie napájania počas normálnej prevádzky a prerušiť prúd v prípade skratu a preťaženia. Wenzhou XiFa Electric Power Equipment Co., Ltd sa špecializuje na výrobu elektrických nízkonapäťových poistkových odpojovačov. Na výrobu kvalitného odpojovacieho vypínača s poistkou spoločnosť používa vysokokvalitnú meď na vypínač a poistku. Kryt využíva zapuzdrenie z epoxidovej živice, ktoré by mohlo chrániť vnútorné komponenty pred prachom, vlhkosťou a vonkajšími silami a zároveň zaistiť bezpečnosť operátora.

Odoslať dopyt

Popis produktu

Elektrický nízkonapäťový poistkový odpojovač, známy tiež ako poistkový izolátor, šikovne kombinuje funkcie odpínača a poistky, vďaka čomu je kritickým komponentom v nízkonapäťových rozvodných paneloch. Jeho poistkový prvok je navrhnutý tak, aby rýchlo prerušil poruchové prúdy, čím zaisťuje bezpečnosť obvodu, zatiaľ čo nožový spínač je špeciálne určený na spínanie bez zaťaženia a nemôže prerušiť prúdy pod prúdom počas normálnej prevádzky. Táto jedinečná kombinácia stavia odpojovač s poistkou ako spoľahlivého strážcu ochrany obvodu.

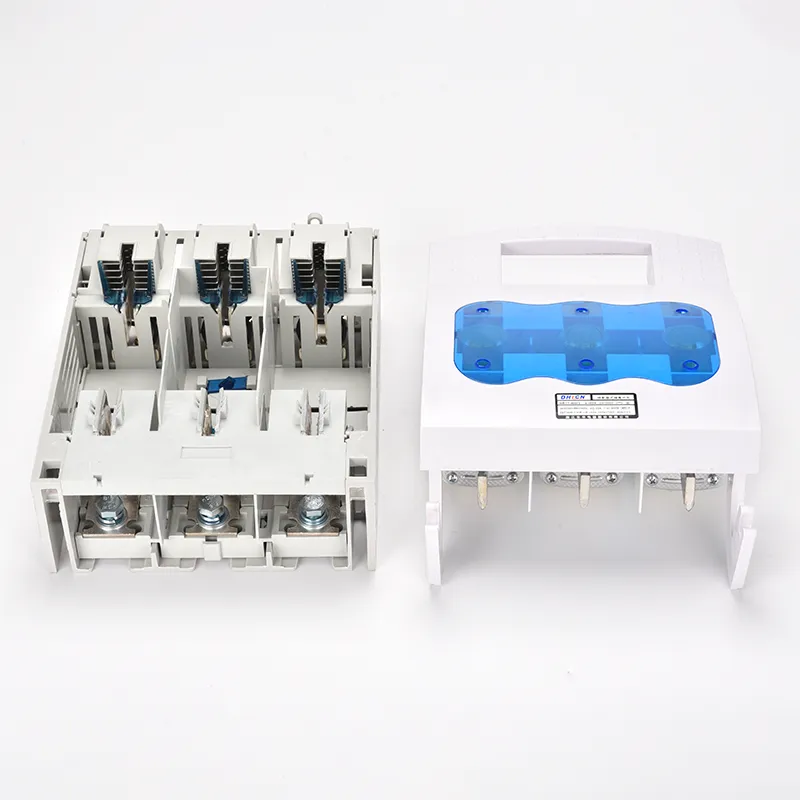

Keď je spínač zatvorený, nožový mechanizmus prostredníctvom dobre navrhnutého systému prepojenia zaisťuje pevný kontakt medzi poistkou a prípojnicou, čo umožňuje neprerušovaný tok prúdu. Naopak, keď je potrebné odpojenie, rovnaký jednoduchý mechanizmus bezpečne oddelí poistku od napájanej prípojnice, čo umožňuje rýchle prerušenie obvodu. Táto precízna mechanická konštrukcia umožňuje, aby odpojovač s poistkou fungoval hladko a spoľahlivo pri zmene stavu obvodu.

Electric Low Voltage Fuse Disconnector Switching

Parameter produktu:

Typ poistky	0			1			2			3
Frekvencia	50 Hz			50 Hz			50 Hz			50 Hz
Ue (V)	690	500	400	690	500	400	690	500	400	690	500	400
Ui (V)	800			800			800			800
V (A)	160			250			400			630
Ith (A)	160			250			400			630
Využitie	AC-21B (690 V)			AC-21B (690 V)			AC-21B (690 V)			AC-21B (690 V)
	AC-22B (500 V)			AC-22B (500 V)			AC-22B (500 V)			AC-22B (500 V)
	AC-23B (400 V)			AC-23B (400 V)			AC-23B (400 V)			AC-23B (400 V)
Vytváranie kapacity	725V, 240A			725 V, 375 A			725V, 600A			725 V, 945 A
	525V, 480A			525V, 750A			525V, 1200A			525V, 1890A
	420V, 160A			420V, 250A			420V, 400A			420V, 6300A
Breaking Capacity	725V, 240A			725 V, 375 A			725V, 600A			725 V, 945 A
	525V, 480A			525V, 750A			525V, 1200A			525V, 1890A
	420V, 1280A			420V, 2000A			420V, 3200A			420V, 5040A
ICS (kA)	50	100	100	50	100	100	50	100	100	50	100	100
Stratový výkon poistky (W)	12			23			34			48

Ith (A)	Typ poistky	In of Fuse (A)
160	0	4, 6, 10, 16, 20, 25, 32, 35, 40, 50, 63, 80, 100, 125, 160
250	1	80, 100, 125, 160, 200, 224, 250
400	2	125, 160, 200, 224, 250, 300, 315, 355, 400
630	3	315, 355, 400, 425, 500, 630

Typ	A	B	C	D	E	F
HR17-160	106	200	97	60	200	87
HR17-250	185	247	128	88	221	110
HR17-400	210	290	145	97	268	125
HR17-630	256	300	160	112	285	139
HR17-800	256	300	160	112	285	139

Číslo režimu		Výhľadový rozmer (mm)				Inštalačný rozmer (mm)
Číslo režimu		A	B	C	D	a	b	фc
HR17-40	2P	55	116	76	150	25	-	ф6
HR17-40	3P	76	116	76	150	42	-	ф6
HR17-63	2P	74	116	76	150	32	-	ф6
HR17-63	3P	105	116	76	150	62	-	ф6
HR17-160	2P	75	200	83	205	43	25	ф7
	3P	106	200	83	205	66	25	ф7
	4P	138	200	83	205	100	25	ф7
HR17-250	2P	128	247	110	195	72	50	ф11
	3P	185	247	110	195	114	50	ф11
	4P	242	247	110	195	172	50	ф11
HR17-400	2P	145	290	145	340	80	50	ф11
	3P	210	290	145	340	130	50	ф11
	4P	276	290	145	340	195	50	ф11
HR17-630 HR17-800	2P	175	300	145	360	90	50	ф11
	3P	256	300	145	360	162	50	ф11
	4P	340	300	145	360	243	50	ф11

Časté otázky o produkte:

Otázka: Čo je spínanie elektrického nízkonapäťového poistkového odpojovača?

Odpoveď: Elektrický nízkonapäťový poistkový odpojovač je elektrické zariadenie, ktoré kombinuje ochrannú funkciu poistky so spínacou schopnosťou odpínača. Poskytuje bezpečnú izoláciu pre údržbu a prerušuje poruchové prúdy na ochranu obvodov a zariadení.

Otázka: Môže elektrický nízkonapäťový poistkový odpojovač odpojiť živý prúd?

Odpoveď: Nie. Nožový spínač v odpojovacom spínači s poistkou je navrhnutý tak, aby fungoval iba vtedy, keď je obvod bez záťažového prúdu. Nikdy by sa nemal používať na prerušenie bežných prevádzkových prúdov. Poistkový prvok však bude v poruchových podmienkach fungovať automaticky.

Otázka: Aké sú hlavné aplikácie spínania elektrických nízkonapäťových poistkových odpojovačov?

Odpoveď: elektrický nízkonapäťový odpojovač poistiek sa bežne používa v nízkonapäťových distribučných paneloch, riadiacich centrách motorov, systémoch HVAC a priemyselných strojoch. V týchto systémoch poskytujú bezpečnostnú izoláciu aj nadprúdovú ochranu.
