V rušnom dátovom centre plnom tisícok serverov sa musí presne monitorovať každý watt spotrebovanej energie. Facility manažér sa spolieha na sieť meračov na sledovanie spotreby energie, identifikáciu neefektívnosti a alokáciu nákladov. V srdci každého z týchto metrov leží aPrúdový transformátor CT— nenáročný snímač, ktorý ticho vykonáva jednu z najdôležitejších úloh elektrického merania. Bez tohto komponentu by bolo presné monitorovanie napájania takmer nemožné. Prúdové transformátory sú nevyhnutným mostom medzi vysokonapäťovým, vysokoprúdovým svetom distribúcie energie a citlivou, nízkoenergetickou elektronikou moderných meracích systémov.
Čo teda robí prúdový transformátor CT kľúčovým snímačom pre elektrické meracie systémy? Odpoveď spočíva v troch základných schopnostiach: presné meranie prúdu v širokom dynamickom rozsahu, úplná galvanická izolácia medzi primárnym okruhom a meracím zariadením a schopnosť poskytnúť štandardizovaný nízkoprúdový výstup, ktorý je ľahko spracovaný meracími prístrojmi a ochrannými relé. Tento článok bude skúmať konštrukčné princípy, výkonové charakteristiky a aplikačné úvahy, vďaka ktorým sú prúdové transformátory nepostrádateľné pri elektrickom meraní. Od fyziky magnetickej indukcie až po praktické výzvy presnosti a saturácie, rozoberieme inžinierstvo, ktoré umožňuje týmto zariadeniam poskytovať spoľahlivé merania vo všetkom, od bytových submetrov až po vysokonapäťové rozvodne.

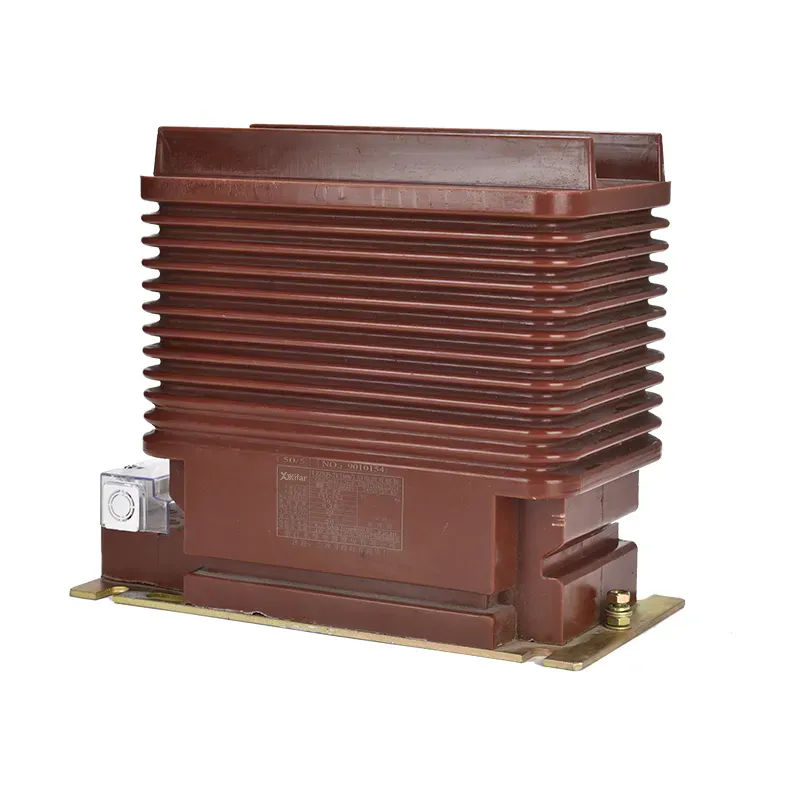

Prúdový transformátor CT je typ prístrojového transformátora navrhnutý tak, aby produkoval redukovaný, presne upravený prúd, ktorý je úmerný prúdu pretekajúcemu primárnym vodičom. Ide o pasívne zariadenie, ktoré funguje na princípe elektromagnetickej indukcie. Primárny vodič - drôt prenášajúci prúd, ktorý sa má merať - prechádza jadrom CT, čo je zvyčajne krúžok z vysokopermeabilného magnetického materiálu, ako je kremíková oceľ alebo nanokryštalická zliatina. Tento primárny vodič funguje ako jednozávitové primárne vinutie. Sekundárne vinutie, pozostávajúce z mnohých závitov izolovaného medeného drôtu navinutého okolo jadra, poskytuje výstupný prúd. Keď cez primárny vodič preteká striedavý prúd, vytvára v jadre premenlivý magnetický tok. Tento tok indukuje prúd v sekundárnom vinutí, ktorý je úmerný primárnemu prúdu, zmenšený o pomer závitov.
Predstavte si prúdový transformátor ako presnú váhu, ktorá meria hmotnosť slona vážením malej reprezentatívnej vzorky. Primárny prúd je slon – veľký a ťažkopádny. Sekundárny prúd je malá vzorka – ľahko sa meria a je s ním bezpečná manipulácia. Pomer otáčok CT určuje faktor mierky. Napríklad CT 1000:5 znamená, že keď 1000 ampérov preteká primárnym okruhom, 5 ampérov preteká sekundárnym okruhom. Tento štandardizovaný 5 A (alebo 1 A) sekundárny výstup umožňuje vyrábať merače, relé a iné monitorovacie zariadenia ako štandardizované, vymeniteľné zariadenia bez toho, aby museli byť navrhnuté pre vysoké prúdy a napätia primárneho okruhu. Toto je základný dôvod, prečo je prúdový transformátor CT chrbticou moderného elektrického merania.
Materiál jadra je kritickým faktorom výkonu CT. Jadro musí mať vysokú permeabilitu, aby účinne koncentrovalo magnetický tok, a musí mať nízku hysterézu, aby sa minimalizovali straty. Jadro musí mať tiež lineárnu magnetizačnú krivku, aby sa zabezpečilo, že pomer medzi primárnymi a sekundárnymi prúdmi zostane konštantný v celom rozsahu prúdov. OWenzhou Xifa Electrical Equipment Co., Ltd.,vyrábame jadrá CT transformátorov prúdu s použitím vysokokvalitnej kremíkovej ocele s orientovaným zrnom, vybranej pre svoje vynikajúce magnetické vlastnosti a nízku koercitivitu. Skúsenosti našej továrne s dizajnom jadra a technológiou vinutia zaisťujú, že naše prúdové transformátory poskytujú spoľahlivý a presný výkon v širokej škále aplikácií.
Bezpečnosť je hlavným dôvodom, prečo sa prúdové transformátory používajú v aplikáciách merania. Priame pripojenie merača k silnoprúdovému, vysokonapäťovému obvodu by bolo mimoriadne nebezpečné. Merač by musel byť dimenzovaný na plné primárne napätie (čo môže byť stovky kilovoltov) a prúd (čo môžu byť tisíce ampérov). To by bolo fyzicky veľké, neúmerne drahé a vo svojej podstate nebezpečné. Current Transformer CT elegantne rieši tento problém tým, že poskytuje galvanickú izoláciu. Medzi primárnym okruhom a sekundárnym okruhom nie je priame elektrické spojenie. Primárna časť je oddelená od sekundárnej časti izoláciou jadra a fyzickou vzdialenosťou medzi vinutiami. Táto izolácia zabezpečuje, že merač a operátor nie sú vystavení nebezpečným napätiam a prúdom primárneho systému.
Sekundárny obvod prúdového transformátora CT je navrhnutý tak, aby sa s ním dalo bezpečne pracovať. Typický sekundárny výstup je buď 5 A alebo 1 A, ktorý je ľahko zvládnuteľný štandardnými meračmi a ochrannými relé. Napätie na sekundárnych svorkách je tiež udržiavané na nízkej úrovni. Tento bezpečnostný aspekt nie je len pohodlnosťou; je to základná bezpečnostná požiadavka. Sekundárny okruh CT nesmie byť nikdy otvorený, keď je primárny pod napätím. Ak je sekundárny okruh otvorený, vysoká impedancia sekundárnych svoriek spôsobí zvýšenie toku jadra na nebezpečnú úroveň, čím sa vytvorí vysoké napätie, ktoré môže byť smrteľné pre personál a deštruktívne pre zariadenie.
Pre meracie aplikácie je táto bezpečnosť prvoradá. Prúdový transformátor CT umožňuje bezpečnú inštaláciu merača na mieste, ktoré je vhodné na čítanie a údržbu. Merač môže byť umiestnený v paneli, namontovaný na stenu, alebo dokonca umiestnený vzdialene od primárneho okruhu. Toto je obzvlášť dôležité v moderných dátových centrách, priemyselných zariadeniach a komerčných budovách, kde centralizované systémy riadenia energie vyžadujú presné meranie vo viacerých bodoch. Naša továreň v spoločnosti Xifa navrhuje transformátor prúdu CT s ohľadom na bezpečnosť, pričom používa vysokokvalitné izolačné materiály a robustnú konštrukciu, aby sa zabezpečila spoľahlivá izolácia počas životnosti produktu.
Pre akúkoľvek aplikáciu merania je presnosť najdôležitejším parametrom výkonu. Presnosť prúdového transformátora CT je vyjadrená jeho triedou presnosti, ktorá definuje prípustnú chybu v pomere medzi primárnym a sekundárnym prúdom a prípustným fázovým posunom. Trieda presnosti je určená kombináciou písmena a čísla. Pre aplikácie merania sú najbežnejšie triedy presnosti 0,1, 0,2, 0,5, 1 a 3. Číslo udáva maximálnu percentuálnu chybu pri menovitom prúde. Napríklad CT triedy 0,5 má maximálnu chybu pomeru 0,5 % pri menovitom prúde.
Fázový posun je tiež dôležitý pre presné meranie výkonu. V trojfázovom systéme môžu fázové chyby v CT spôsobiť významné chyby v meraní aktívneho a jalového výkonu. Trieda presnosti tiež definuje maximálny fázový posun. Napríklad CT triedy 0,5 má maximálny fázový posun 20 minút (0,33 stupňa). Trieda presnosti sa meria pri špecifickej záťaži (zaťažení) a pri špecifickom percente menovitého prúdu (zvyčajne 100 %). Presnosť CT nie je konštantná v celom svojom rozsahu; je zvyčajne najpresnejší pri menovitom prúde a degraduje pri veľmi nízkych prúdoch a prúdoch nad menovitou hodnotou.
Nasledujúca tabuľka sumarizuje triedy presnosti a ich typické aplikácie merania.
| Trieda presnosti | Chyba maximálneho pomeru | Maximálny fázový posun | Typická aplikácia |
| 0.1 | 0,1 % | 5 minút | Presné meranie, kalibrácia, štandardy |
| 0.2 | 0,2 % | 10 minút | Vysoko presné meranie príjmov |
| 0.5 | 0,5 % | 20 minút | Obchodné a priemyselné meranie |
| 1.0 | 1,0 % | 60 minút | Univerzálne meranie |
| 3.0 | 3,0 % | Neuvedené | Iba indikácia |
Výber správnej triedy presnosti je zásadným rozhodnutím. Pre aplikácie merania príjmov, kde sa merania používajú na účtovanie, je nevyhnutná vyššia presnosť (0,1 alebo 0,2). Pre submetering a všeobecné monitorovanie zvyčajne postačuje CT triedy 0,5 alebo 1,0. Požadovaná trieda presnosti závisí aj od zaťaženia meradla. Merač musí mať dostatočne nízku záťaž, aby sa zabezpečilo, že CT pracuje v rámci svojich špecifikovaných limitov presnosti. V Wenzhou Xifa Electrical Equipment Co., Ltd. ponúkame celý rad tried presnosti prúdového transformátora CT, aby vyhovovali potrebám našich zákazníkov, od vysoko presného merania výnosov až po všeobecné monitorovacie aplikácie.
Jednou z kľúčových výhod prúdového transformátora CT je jeho schopnosť presne merať prúdy v širokom rozsahu, od malých zlomkových prúdov až po veľké prúdy preťaženia. Tento dynamický rozsah je nevyhnutný pre moderné elektrické meracie systémy, ktoré musia presne merať spotrebu energie v období nízkej aj veľkej záťaže. Dynamický rozsah CT je primárne určený materiálom jadra a dizajnom vinutia. Jadro musí byť schopné pracovať lineárne v širokom rozsahu hustôt toku. Vinutie musí byť navrhnuté tak, aby minimalizovalo únikovú indukčnosť a poskytovalo stabilný pomer závitov.
Materiál jadra je najdôležitejším faktorom pri dosahovaní širokého dynamického rozsahu. Jadro musí mať lineárnu magnetizačnú krivku, čo znamená, že hustota toku je úmerná magnetizačnej sile až do bodu nasýtenia. Jadro s vysokou permeabilitou, ako je kremíková oceľ s orientovaným zrnom, má relatívne lineárnu oblasť v širokom rozsahu prúdov. Jadro musí mať tiež nízku koercitivitu, aby sa minimalizovala hysterézia a zabezpečilo sa, že si CT udrží svoju presnosť v priebehu času. Materiál jadra je tiež vybraný tak, aby mal vysokú hustotu saturačného toku, aby sa zabránilo saturácii jadra pri poruchových podmienkach. Geometria jadra je tiež dôležitá; jadro s veľkou prierezovou plochou zvládne väčší tok bez nasýtenia.
Dizajn vinutia ovplyvňuje aj dynamický rozsah. Sekundárne vinutie je typicky navinuté s veľkým počtom závitov, aby sa vytvorilo vysoké výstupné napätie na ampér primárneho prúdu. Táto vysoká citlivosť umožňuje CT presne merať malé prúdy. Vinutie je navrhnuté tak, aby minimalizovalo únikovú indukčnosť, ktorá môže spôsobiť chyby pri vysokých frekvenciách a počas prechodných podmienok. Izolácia medzi závitmi musí byť robustná, aby sa zabránilo skratom. Vinutie musí byť tiež navrhnuté tak, aby zvládlo menovitý prúd bez prehriatia. Naša továreň vo Wenzhou Xifa Electrical Equipment Co., Ltd. používa pokročilé techniky navíjania a vysokokvalitné materiály, aby zabezpečila, že náš prúdový transformátor CT poskytuje široký dynamický rozsah a konzistentný výkon v celom prevádzkovom rozsahu.
Konštrukcia jadra a vinutia musí tiež zohľadňovať vplyv zaťaženia. Záťažou je impedancia sekundárneho okruhu vrátane merača, prívodov a pripojovacích svoriek. Vysoká záťaž môže znížiť efektívny dynamický rozsah CT a môže spôsobiť saturáciu pri relatívne nízkych prúdoch. Je dôležité vybrať CT s hodnotením, ktoré je vhodné pre očakávanú záťaž. CT s vysokým zaťažením bude mať väčšie jadro a viac otáčok, čo má za následok širší dynamický rozsah. Náš technický tím vám môže pomôcť s výpočtom vhodného zaťaženia pre vašu aplikáciu.
Dva kritické faktory, ktoré ovplyvňujú presnosť a výkon prúdového transformátora CT, sú záťaž a saturácia. Záťaž je celková impedancia sekundárneho okruhu vrátane merača, spojovacích vodičov a koncových bodov. Ak je záťaž príliš vysoká, výstupné napätie CT bude nútené stúpať, čo spôsobí zvýšenie toku jadra, čo môže viesť k saturácii. K nasýteniu dochádza, keď hustota toku jadra dosiahne maximálnu hustotu toku materiálu, po prekročení ktorej zvýšenie primárneho prúdu nevedie k proporcionálnemu zvýšeniu sekundárneho prúdu. To spôsobí, že CT produkuje skreslený výstupný signál, čo vedie k nepresným meraniam.
Vzťah medzi záťažou a saturáciou je kritickým aspektom návrhu. CT je hodnotené pre špecifickú záťaž, zvyčajne vyjadrenú vo VA (voltampéroch). Napríklad CT s menovitým výkonom 5 VA môže riadiť sekundárny okruh s celkovou impedanciou až 0,2 ohmu pri 5 A (pretože P = I²R). Ak záťaž prekročí túto hodnotu, CT sa môže saturovať pri nižšom primárnom prúde, čo obmedzí jeho dynamický rozsah a spôsobí chyby merania. Je nevyhnutné vybrať CT s menovitým zaťažením, ktoré je vyššie ako skutočné zaťaženie glukomera a spojovacích vodičov.
Aby sa zabezpečilo presné meranie, CT by sa malo prevádzkovať dostatočne pod bodom nasýtenia. Rozpätie medzi prevádzkovým tokom a saturačným tokom sa nazýva "rozpätie saturácie". CT s vysokou rezervou saturácie bude odolnejšie voči saturácii a zachová si presnosť v širšom rozsahu prúdov. Hranica nasýtenia je určená materiálom jadra, geometriou jadra a počtom závitov. CT navrhnuté na meracie aplikácie majú zvyčajne vysokú rezervu saturácie, aby sa zabezpečilo, že zvládnu preťaženie bez straty presnosti. Nasledujúca tabuľka ilustruje vplyv záťaže na presnosť merania typického prúdového transformátora CT.
| Zaťaženie (% hodnoteného) | Chyba merania (%) | Effect |
| 25 % | 0,1 % | V rámci špecifikácie, presné meranie |
| 50 % | 0,15 % | V rámci špecifikácie, presné meranie |
| 100% | 0,3 % | Pri menovitej záťaži mierne zvýšenie chyby |
| 150 % | 1,5 % | Nadmerná záťaž, významná chyba |
| 200 % | 5,0 % | Silná saturácia, nespoľahlivé meranie |
Zaťaženie by sa malo vždy starostlivo vypočítať a overiť vo fáze návrhu meracieho systému. CT s vyšším hodnotením VA zvládne vyššiu záťaž, no je aj väčšie a drahšie. CT s nižším hodnotením VA je menšie a lacnejšie, ale je citlivejšie na záťaž a pri veľkom zaťažení sa môže nasýtiť. V Xifa ponúkame rad prúdových transformátorov CT s rôznymi menovitými záťažami, aby vyhovovali špecifickým požiadavkám rôznych meracích aplikácií. Náš technický tím vám môže pomôcť pri výbere správneho CT pre vašu aplikáciu.
Výber správneho prúdového transformátora CT pre aplikáciu merania zahŕňa systematické vyhodnocovanie požiadaviek na prúd, napätie a presnosť systému. Nasledujúci výberový rámec poskytuje prístup krok za krokom, aby sa zabezpečilo, že CT je správne špecifikované. Prvým krokom je určenie rozsahu primárneho prúdu. CT musí byť schopné presne zmerať maximálny prevádzkový prúd a tiež musí byť schopné odolať maximálnemu poruchovému prúdu bez poškodenia. Menovitý prúd CT by sa mal zvoliť tak, aby bol približne 60 – 80 % maximálneho predpokladaného zaťažovacieho prúdu, čo poskytuje určitú rezervu pre budúci rast zaťaženia. Mal by sa zvážiť aj dynamický rozsah CT, aby sa zabezpečilo, že dokáže presne merať minimálny a maximálny prúd.
Druhým krokom je určenie požadovanej triedy presnosti. Pre meranie výnosov sa vyžaduje vysoká trieda presnosti (0,1 alebo 0,2). Pre submetering a všeobecné monitorovanie môže postačovať nižšia trieda presnosti (0,5 alebo 1,0). Trieda presnosti musí zodpovedať aj zaťaženiu elektromera. Tretím krokom je určenie záťaže. Záťaž sa musí vypočítať na základe vstupnej impedancie meracieho prístroja, dĺžky pripojovacích vodičov a impedancie akýchkoľvek pomocných zariadení. CT musí mať záťaž, ktorá je vyššia ako vypočítaná záťaž.
Nasledujúca tabuľka sumarizuje kľúčové kritériá výberu a poskytuje typické hodnoty pre prúdový transformátor CT.
| Výberové kritérium | Úvahy | Typické hodnoty |
| Primárny prúd (A) | Maximálny trvalý zaťažovací prúd | 50, 100, 200, 400, 800, 1 000, 2 000 |
| Sekundárny prúd (A) | Štandardný výstup pre merače | 5 A alebo 1 A |
| Trieda presnosti | Požadovaná presnosť merania | 0,1, 0,2, 0,5, 1,0 |
| Záťaž (VA) | Celková impedancia sekundárneho okruhu | 2,5, 5, 10, 15, 30 |
| Úroveň izolácie | Menovité napätie primárneho okruhu | 0,6 kV, 12 kV, 24 kV, 36 kV |
| Frekvencia (Hz) | Sieťová frekvencia | 50 Hz alebo 60 Hz |
Medzi ďalšie faktory, ktoré je potrebné zvážiť, patrí úroveň izolácie, frekvencia a teplota okolia. CT musí byť dimenzovaný na napäťovú úroveň primárneho okruhu. Pre vysokonapäťové aplikácie musí mať CT primeranú izoláciu a povrchovú vzdialenosť. CT musí byť navrhnutý pre sieťovú frekvenciu (50 Hz alebo 60 Hz). Okolitá teplota ovplyvňuje výkon CT a jeho schopnosť odvádzať teplo. V Xifa vyrábame prúdový transformátor CT pre širokú škálu aplikácií, od distribúcie nízkeho napätia až po meranie v rozvodniach vysokého napätia. Naše produkty sú navrhnuté tak, aby spĺňali príslušné medzinárodné normy a sú prísne testované, aby sa zabezpečil spoľahlivý výkon.
Otázka 1: Aký je rozdiel medzi transformátorom prúdu a transformátorom napätia?
Odpoveď: Prúdový transformátor (CT) sa používa na meranie prúdu a je zapojený do série s obvodom. Na meranie napätia sa používa napäťový transformátor (VT), ktorý je zapojený paralelne. CT produkuje sekundárny prúd úmerný primárnemu prúdu, zatiaľ čo VT produkuje sekundárne napätie úmerné primárnemu napätiu. Sú to prístrojové transformátory používané na meranie a ochranu. Prúdový transformátor CT je kľúčovým snímačom na meranie prúdu v energetických systémoch.
Otázka 2: Môžem nainštalovať prúdový transformátor CT v ľubovoľnej orientácii?
Odpoveď: Hoci prúdový transformátor CT môže byť inštalovaný vo väčšine orientácií, vo všeobecnosti sa odporúča postupovať podľa pokynov výrobcu. Orientácia výrazne neovplyvňuje presnosť pri bežných prevádzkových prúdoch. Pre aplikácie s vysokou presnosťou sa však odporúča zabezpečiť, aby jadro nebolo vystavené nadmerným vibráciám alebo magnetickým poliam. Pri CT s deleným jadrom je potrebné dbať na to, aby bolo jadro správne uzavreté a zabezpečené, aby sa zachovala presnosť.
Otázka 3: Ako si môžem vybrať medzi sekundárnym CT 5 A a 1 A?
Odpoveď: Voľba medzi 5 A a 1 A sekundárnym prúdovým transformátorom CT závisí od meracieho zariadenia a vzdialenosti medzi CT a meračom. 5 A výstup je bežnejší a poskytuje vyššiu úroveň signálu, čo môže byť výhodné v hlučnom prostredí. Výstup 1 A sa často používa na prenos na veľké vzdialenosti, pretože nižší prúd znižuje pokles napätia vo vodičoch. Väčšina moderných meračov podporuje vstupy 5 A aj 1 A. Naša továreň môže poskytnúť poradenstvo pri optimálnom výbere pre vašu konkrétnu aplikáciu.
Otázka 4: Čo spôsobuje saturáciu prúdového transformátora CT?
Odpoveď: Prúdový transformátor CT sa nasýti, keď magnetický tok v jadre dosiahne svoj maximálny limit. K tomu zvyčajne dochádza, keď primárny prúd prekračuje menovitý výkon CT o veľkú rezervu, alebo keď je sekundárne zaťaženie príliš vysoké. Sýtosť môže byť spôsobená aj vysokou jednosmernou zložkou v primárnom prúde alebo nadmernou frekvenciou systému. Keď sa CT nasýti, jeho výstupný prúd sa skreslí a nie je úmerný primárnemu prúdu, čo vedie k nepresným meraniam a potenciálnej chybnej funkcii ochrany. Naša továreň testuje každý CT na charakteristiky saturácie, aby sa zaistil spoľahlivý výkon v poruchových podmienkach.
Otázka 5: Aké sú výhody použitia CT s deleným jadrom na meranie?
Odpoveď: Transformátor prúdu CT s deleným jadrom ponúka niekoľko výhod, najmä pri dodatočných inštaláciách. Jadro môže byť otvorené a upnuté okolo primárneho vodiča bez odpojenia vodiča. Vďaka tomu je inštalácia oveľa jednoduchšia a rýchlejšia, najmä v existujúcich systémoch, kde je odpojenie zložité alebo nákladné. Split-core CT sú tiež užitočné pre dočasné monitorovacie aplikácie. CT s deleným jadrom však majú zvyčajne nižšiu presnosť ako CT s pevným jadrom rovnakej triedy. Pre aplikácie s vysokou presnosťou sa uprednostňuje CT s pevným jadrom. Naše produkty s deleným jadrom Current Transformer CT sú navrhnuté tak, aby poskytovali dobrú presnosť a zároveň ponúkali pohodlie jednoduchej inštalácie.
Prúdové transformátory sú neospevovanými hrdinami elektrických meracích systémov. Poskytujú kritickú funkciu presného merania vysokých prúdov a zároveň zaisťujú bezpečnosť personálu a zariadení. Ich schopnosť poskytovať galvanickú izoláciu, produkovať štandardizovaný nízkoprúdový výstup a spoľahlivo fungovať v širokom dynamickom rozsahu ich robí nepostrádateľnými pre moderné aplikácie monitorovania, fakturácie a ochrany energie. Od fyziky magnetickej indukcie až po praktické úvahy o záťaži a saturácii je prúdový transformátor CT dôkazom sily jednoduchého a robustného inžinierstva.
Výber správneho prúdového transformátora CT pre vašu aplikáciu vyžaduje starostlivé zváženie presnosti, zaťaženia a systémových požiadaviek. Pochopením týchto faktorov môžete zabezpečiť, aby váš merací systém poskytoval spoľahlivé a presné údaje potrebné na efektívne riadenie energie. OWenzhou Xifa Electrical Equipment Co., Ltd., sme odhodlaní poskytovať vysokokvalitné prúdové transformátory CT, ktoré spĺňajú najnáročnejšie požiadavky na meranie. Naše produkty sú navrhnuté a vyrobené podľa najvyšších štandardov, čo zaručuje spoľahlivý výkon počas životnosti inštalácie.
-
