Prúdový transformátor Ct 200 300 500 800 5a

Wenzhou XiFa Electric Power Equipment Co., Ltd je spoľahlivá továreň na výrobu prúdového transformátora 10 kv až 35 kv a potenciálneho transformátora, ako je napríklad prúdový transformátor ct 200 300 500 800 5a. bežným typom v spoločnosti je aktuálny pomer 200/5, 300/5 500/5 a 800/5. Aby sa zabezpečilo včasné dodanie, Wenzhou XiFa uchováva určité množstvo bežného typu prúdového transformátora a potenciálneho transformátora na sklade. Pred dodaním prúdového transformátora ct 200 300 500 800 5a sa musí podrobiť skúške z výroby, ako je skúška výdrže napätia, skúška čiastočného vybitia, kalibrácia chyby a skúška nárastu teploty.

Odoslať dopyt

Popis produktu

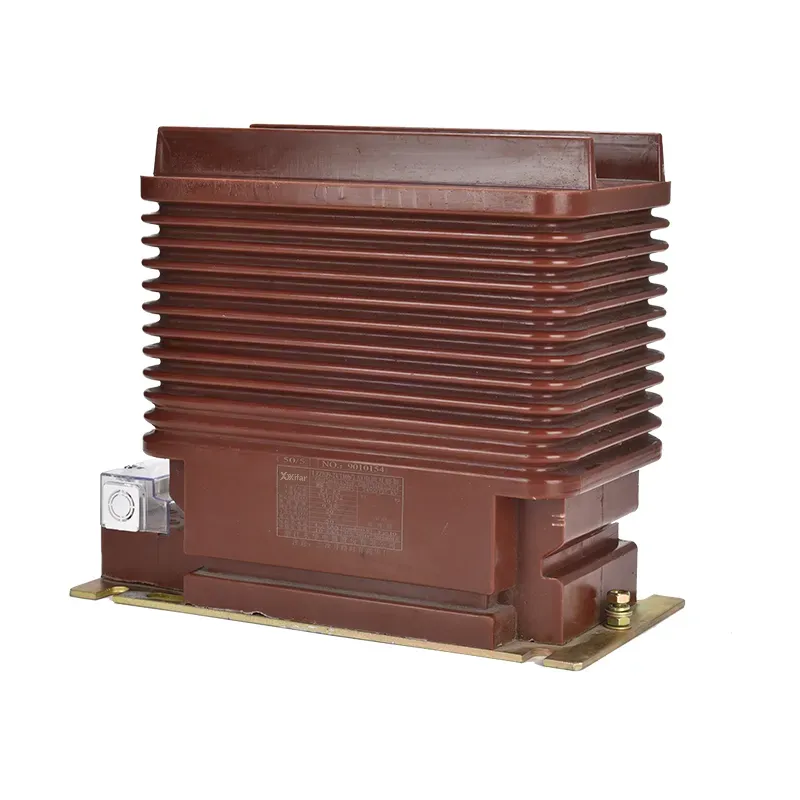

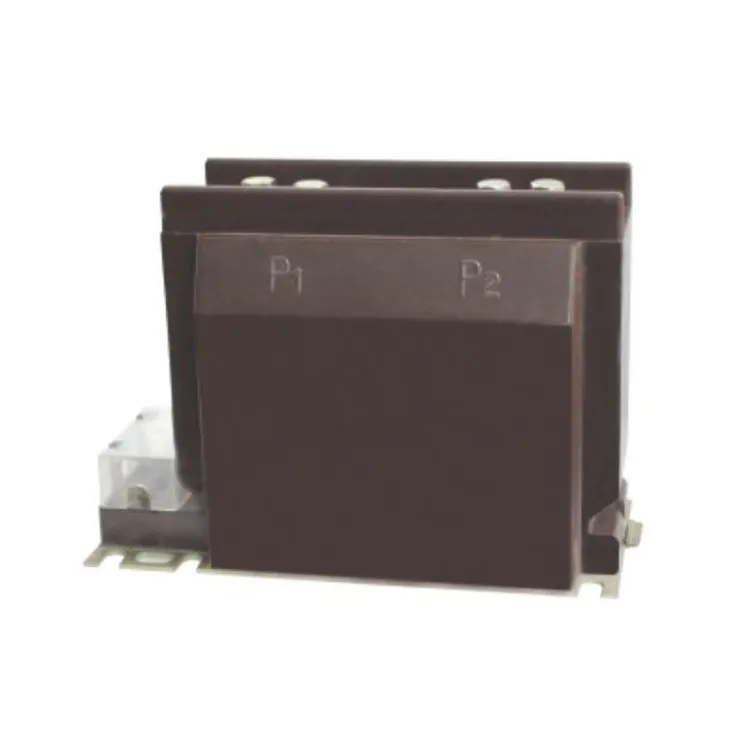

Prúdový transformátor ct s primárnymi menovitými hodnotami 200 A, 300 A, 500 A a 800 A a štandardným sekundárnym výstupom 5 A je navrhnutý pre spoľahlivé aplikácie merania prúdu a ochrany v napäťových systémoch s napätím 10 až 35 kv.

Každý prúdový transformátor ct 200 300 500 800 5a používa precízne vinutý medený vodič a pevné kvalitné magnetické jadro na udržanie vynikajúceho výkonu pri presnom pomere v celom prevádzkovom rozsahu. Prúdový transformátor ct 200 300 500 800 5a je skonštruovaný tak, aby poskytoval stabilný sekundárny výstup pri meniacich sa podmienkach zaťaženia, aby bol vhodný pre meracie aj ochranné obvody.

Kryt je vyrobený z odolného izolačného materiálu spomaľujúceho horenie, ktorý ponúka vynikajúcu odolnosť proti vlhkosti a zaťaženiu prostredia. Kompaktný dizajn umožňuje jednoduchú inštaláciu do rozvádzačov, ovládacích skríň a rozvodných dosiek.

Current Transformer Ct 200 300 500 800 5a

Technická špecifikácia:

Typ	Primárny menovitý prúd (A)	Trieda presnosti	Trieda presnosti a menovitý výkon cosΦ=0,8				Krátkodobý tepelný prúd (kA/S)	Menovitý dynamický prúd (kA)
Typ	Primárny menovitý prúd (A)	Trieda presnosti	0,2 (s)	0,5 (s)	10P10	10P15	Krátkodobý tepelný prúd (kA/S)	Menovitý dynamický prúd (kA)
LZZBJ9-12	20	0,2 s/0,5 0,2 s/10 P 0,2/10 P 0,5 s/10 P 0,5/10 P	10	10	15	15	2	5
	30 (40)						3	7.5
	50 (60)						5	12.5
	75						7.5	18.5
	100						10	25
	150						15	37.5
	200						25	62.5
	300						31.5	80
	400 až 600						45	112.5
	750 až 1250						80	160

Current Transformer Ct 200 300 500 800 5a

Časté otázky o produkte:

Otázka: Čo znamená pomer CT ako 200/5A v prúdovom transformátore ct 200 300 500 800 5a?

A: v prúdovom transformátore ct 200 300 500 800 5a, pomer CT 200/5A znamená, že keď 200 ampérov preteká primárnym vodičom, sekundárne vinutie dodáva 5 ampérov. Rovnaký princíp platí aj pre iné pomery: 300/5A, 500/5A, 800/5A atď. Tento pomer zabezpečuje, že veľké primárne prúdy možno znížiť na štandardizovanú sekundárnu hodnotu pre bezpečné meranie a ochranu.

Otázka: Ako si vyberiem správny pomer CT?

Odpoveď: Pomer CT by sa mal zvoliť podľa maximálneho zaťažovacieho prúdu systému. Napríklad, ak váš podávač bežne nesie 180 A s občasnými špičkami až do 220 A, CT 200/5A by bolo vhodné. Ak sa očakáva, že prúd dosiahne 450 až 500 A, potom by bolo vhodnejšie 500/5A CT. Cieľom je vyhnúť sa nadmernému dimenzovaniu, ktoré znižuje presnosť pri nízkom zaťažení, ako aj poddimenzovaniu, ktoré riskuje nasýtenie.

Otázka: Aké triedy presnosti sú k dispozícii pre prúdový transformátor ct 200 300 500 800 5a?

Odpoveď: Na účely merania bežné triedy zahŕňajú 0,2, 0,2S, 0,5 a 0,5S. Pre ochranu sú typické triedy 5P10, 10P10 alebo 10P20. Požadovaná trieda závisí od toho, či sa CT bude používať na meranie príjmu, všeobecné monitorovanie alebo ochranné relé.

Hot Tags: Prúdový transformátor CT 200 5A, CT 300 500 800 Dodávateľ prúdového transformátora, veľkoobchodný prúdový transformátor 5A pre energetické systémy
