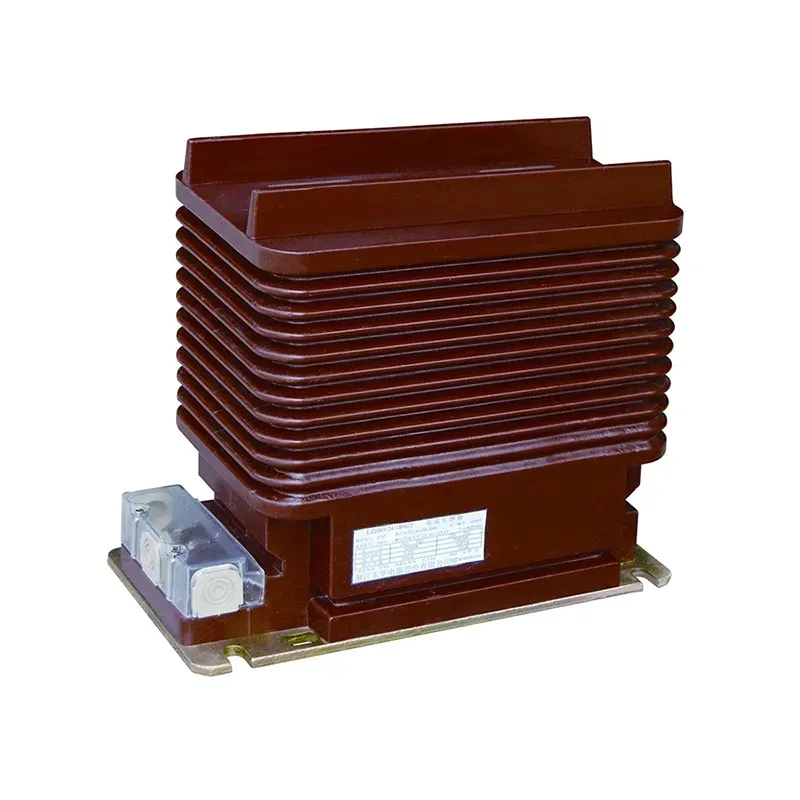

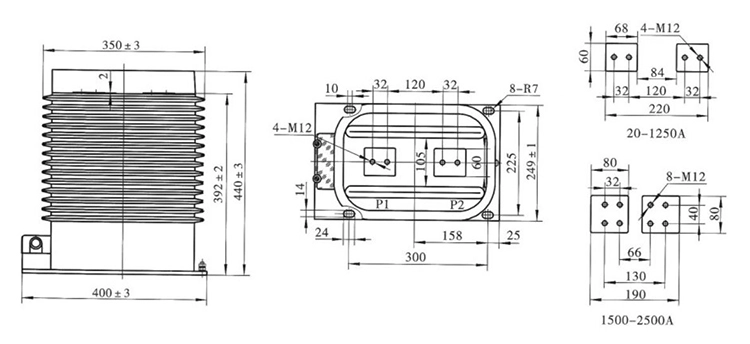

Transformátor prúdu vinutého typu je určený na spoľahlivé meranie prúdu a ochranu v systémoch vysokého napätia, ako sú 10kv 20kv a 35kv. Tento vinutý typ 5p10 5p20 ct 100 150 400 5a, ktorý je k dispozícii v prúdových pomeroch 100/5A, 150/5A a 400/5A s triedami presnosti ochrany 5P10 a 5P20, poskytuje presný výstup sekundárneho prúdu vhodný na meranie, meranie a ochranné relé.
Vinutý prúdový transformátor, vyrobený s pevnými magnetickými jadrami a sekundárnymi cievkami, zaisťuje stabilný výkon v podmienkach skratu a poskytuje presnú transformáciu prúdu aj počas prechodných udalostí. Jeho robustný izolačný systém, ktorý často obsahuje epoxidovú alebo vysokokvalitnú živicu, zaisťuje bezpečnosť, dlhú životnosť a odolnosť proti vlhkosti a zaťaženiu prostredia.
Konštrukcia vinutého typu umožňuje flexibilnú inštaláciu do rozvádzačov, ovládacích panelov a rozvodných dosiek, čím poskytuje spoľahlivú podporu pre schémy ochrany relé. Transformátor prúdu vinutého typu je ideálny pre priemyselné závody, komerčné zariadenia a rozvodné siete, kde je presné a spoľahlivé meranie prúdu nevyhnutné pre prevádzkové monitorovanie aj ochranné riadenie.
| Typ | Primárny menovitý prúd (A) | Trieda presnosti | Trieda presnosti a menovitý výkon cosΦ=0,8 | Krátkodobý tepelný prúd (kA/S) | Menovitý dynamický prúd (kA) | ||
| 0,2 (s) | 0,5 (s) | 10P10 | |||||
| LZZBJ9-35 | 20-100 | 0,2/0,2 0,2/0,5 0,2/5P20 0,5/5P20 0,2/0,5/5P 0,2/5P/5P | 10 | 10 | 15 | 150I1n | 375I1n |
| 150-200 | 31.5 | 80 | |||||
| 300-500 | 31,5/2 | 80 | |||||
| 600-1250 | 15 | 30 | 20 | 31,5/4 | 80 | ||
| 1500-2000 | 20 | 40 | 30 | 40/4 | 125 | ||
| 2500 | 20 | 40 | 20 | 40/4 | 125 | ||
| Typ | Primárny menovitý prúd (A) | Trieda presnosti | Kapacita (VA) | Krátkodobý tepelný prúd (kA/S) | Menovitý dynamický prúd (kA) |
| LZZBJ9-35 | 10 | 0,2/10P10 0,5/10P10 0,2/5P20 0,5/5P20 0,2/0,5/10P10 0,2/0,5/5P20 0,2/10P10/5P20 0,5/10P10/5P20 | 15/20 20/20 15/20 20/20 15/20/20 15/20/20 15/20/20 20/20/20 | 1,5/1 | 3.75 |
| 20 | 2/1 | 5 | |||
| 30 | 3/1 | 7.5 | |||
| 40 | 4/1 | 10 | |||
| 50 | 5/1 | 12.5 | |||
| 75 | 7,5/1 | 18.75 | |||
| 100 | 10/1 | 25 | |||
| 150 | 15/1 | 37.5 | |||
| 200 | 20/1 | 50 | |||
| 300 | 31,5/1 | 80 | |||
| 400 | 31,5/2 | 80 | |||
| 500 | 31,5/2 | 80 | |||
| 600 | 31,5/2 | 80 | |||
| 800 | 31,5/3 | 80 | |||
| 1000 | 31,5/3 | 80 | |||
| 1200 | 31,5/3 | 80 | |||
| 1500 | 31,5/3 | 80 | |||
| 2000 | 31,5/3 | 80 |
Otázka: Čo znamená „rana typu 5P10“ alebo „5P20“ pri type rany 5p10 5p20 ct 100 150 400 5a?
Odpoveď: Termín „typ vinutia“ sa vzťahuje na CT, kde primárnym vodičom je vinutie skôr než prípojnica alebo tyč cez jadro. Trieda 5P10 alebo 5P20 označuje presnosť ochrany: 5P znamená až 5% chybu pri menovitom sekundárnom prúde a číslo 10 alebo 20 je maximálny prípustný krátkodobý násobok menovitého primárneho prúdu bez prekročenia špecifikovanej chyby.
Otázka: Ako si vyberiem správne hodnotenie CT pre môj systém?
Odpoveď: Vyberte CT na základe maximálneho zaťažovacieho prúdu vášho systému a požiadaviek na ochranu. Napríklad CT 100/5A je vhodný pre obvody s typickými prúdmi okolo 100 A, zatiaľ čo 400/5A je určený pre napájače s vyšším prúdom. Vyberte triedu ochrany (5P10 alebo 5P20) podľa citlivosti detekcie poruchy relé a očakávaného skratového prúdu.
Otázka: Aké podmienky prostredia zvládne rana typu 5p10 5p20 ct 100 150 400 5a?
Odpoveď: Tieto transformátory prúdu vinutého typu sú zvyčajne dimenzované na okolité teploty od –10 °C do +40 °C s maximálnou nadmorskou výškou 1000 m. Materiály krytu a izolačné systémy sú navrhnuté pre prevádzku odolnú voči vlhkosti, prachu a znečisteniu, aby sa zabezpečila spoľahlivá ochrana v priemyselných a úžitkových prostrediach.
