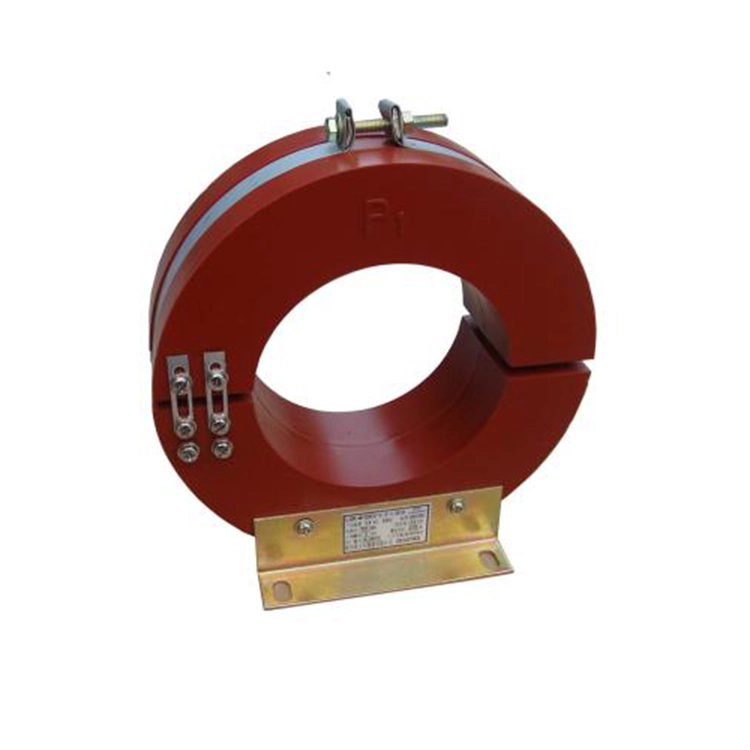

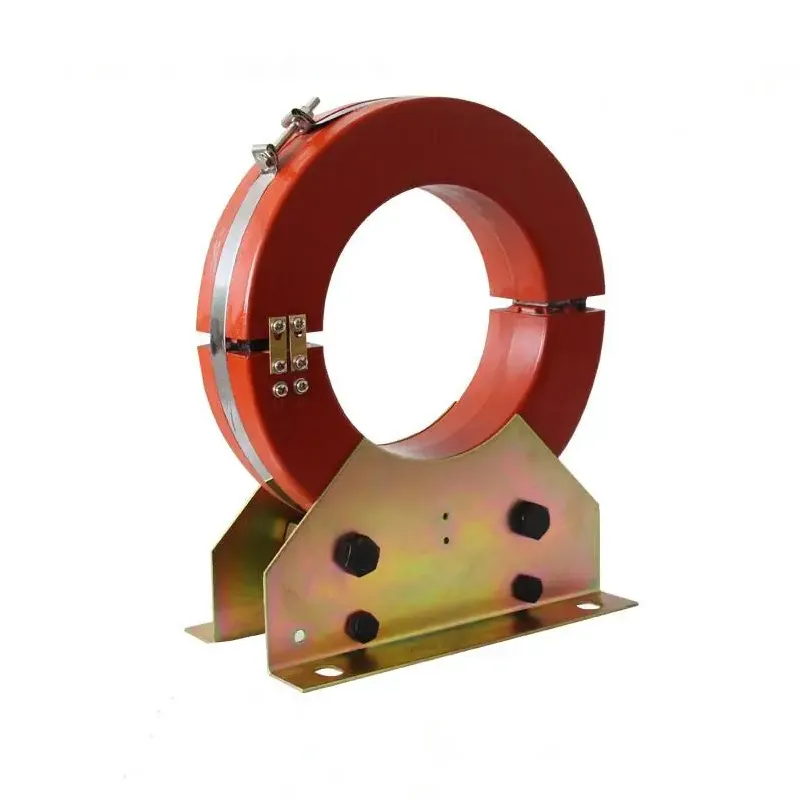

Prúdový transformátor Ct s nulovou sekvenciou typu donut

Transformátor prúdu ct s nulovou sekvenciou je jednozávitové, cez jadrové zariadenie používané v energetických systémoch na monitorovanie prúdov s nulovou sekvenciou. Slúži ako kritický komponent ochranných reléových systémov, ktorý sa primárne používa na detekciu zemných porúch, zvodových prúdov a monitorovanie izolácie. Snímaním vektorového súčtu troch fázových prúdov a výsledného prúdu s nulovou sekvenciou môže prúdový transformátor ct s nulovou sekvenciou spúšťať ochranné operácie a prepájať s nízkoprúdovými uzemňovacími voličmi, digitálnymi zariadeniami na potlačenie harmonických zložiek a reléovými ochrannými jednotkami, aby poskytoval výstrahy porúch a odpojil napájanie.

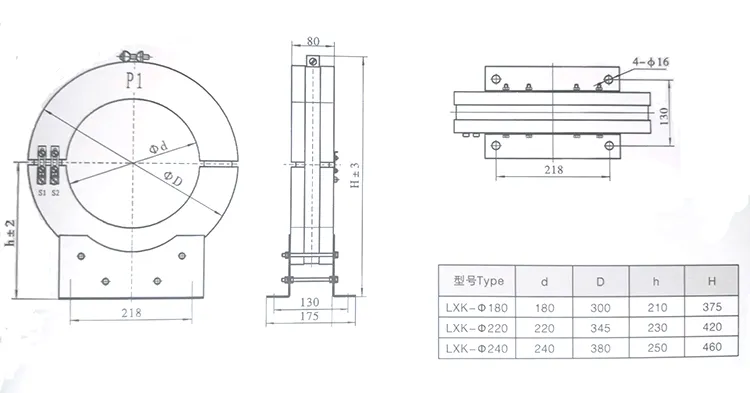

Konštrukčne sa prúdový transformátor ct s nulovou sekvenciou skladá z toroidného jadra a sekundárneho vinutia zapuzdrených v puzdre z epoxidovej živice alebo silikónovej gumy, ktoré ponúka odolnosť proti vlhkosti a ochranu proti preletu znečistenia. Možnosti inštalácie zahŕňajú pevné , čo si vyžaduje vopred pretiahnuté káble a konštrukcie s deleným jadrom, ktoré umožňujú dodatočnú montáž bez odpájania káblov.

Je kompatibilný s napájacími systémami 50 Hz, čo poskytuje citlivosť a linearitu potrebnú pre rôzne konfigurácie neutrálnych bodov, vrátane uzemnených a neuzemnených systémov. Prúdové transformátory ct s nulovou sekvenciou sa široko používajú v inteligentných sieťach, železničnej preprave, elektrických systémoch budov a monitorovaní priemyselných zariadení, aby poskytli spoľahlivú detekciu porúch a ochranu systému.

Časté otázky o produkte:

Otázka: Čo je to prstencový transformátor prúdu s nulovou sekvenciou?

Prúdový transformátor CT s nulovou sekvenciou prstencového typu je zariadenie s priechodným jadrom určené na detekciu prúdov s nulovou sekvenciou v trojfázových systémoch. Jeho toroidné jadro umožňuje prechod primárneho vodiča cez stred a poskytuje nerušivé monitorovanie zemných porúch, zvodových prúdov a izolačných podmienok.

Otázka: Ako vysiela výstupný signál prúdového transformátora ct typu donut s nulovou sekvenciou?

Odpoveď: Prúdový transformátor s nulovou sekvenciou ct donutového typu premieňa prúd s nulovou sekvenciou na proporcionálne napätie alebo sekundárny prúd pomocou technológie vysoko presného vinutia a Rogowského cievky. Tento výstup je kompatibilný s relé, meračmi a monitorovacími systémami pre rýchlu a presnú detekciu porúch.

Otázka: Aké sú typické aplikácie prstencového transformátora prúdu s nulovou sekvenciou ct?

A: Prúdový transformátor typu donut s nulovou sekvenciou ct sa bežne používa v:

1.Uzemnenie ochrany a detekcia zvodového prúdu;

2. Monitorovanie neutrálneho bodu v rozvodoch energie;

3. Integrácia s digitálnymi ochrannými relé, zariadeniami na potlačenie harmonických zložiek a monitorovacími systémami inteligentnej siete.

4.Priemyselné zariadenia, elektrické siete budov a systémy železničnej dopravy.
