Keďže elektrické distribučné systémy sú čoraz zložitejšie, presné meranie napätia a spoľahlivá ochrana sú dôležitejšie ako kedykoľvek predtým. A13,8 Kv jednofázový potenciálový transformátor v rozvodnihrá rozhodujúcu úlohu pri zabezpečovaní presnej transformácie napätia pre meracie, monitorovacie, reléové ochrany a automatizačné systémy.
XiFasa špecializuje na poskytovanie vysokej kvality13,8 Kv jednofázový potenciálový transformátor v rozvodniriešenia navrhnuté pre moderné inžinierske siete, priemyselné rozvodne, zariadenia na výrobu energie z obnoviteľných zdrojov a infraštruktúru distribúcie energie. Tento článok skúma pracovné princípy, konštrukciu, výhody, technické špecifikácie, aplikácie, úvahy o inštalácii a požiadavky na údržbu týchto základných komponentov rozvodne.
Potenciálny transformátor (PT), tiež nazývaný napäťový transformátor (VT), je prístrojový transformátor navrhnutý na zníženie vysokých úrovní primárneho napätia na štandardizované nízke sekundárne napätia vhodné pre meracie prístroje, ochranné relé, systémy SCADA a monitorovacie zariadenia.

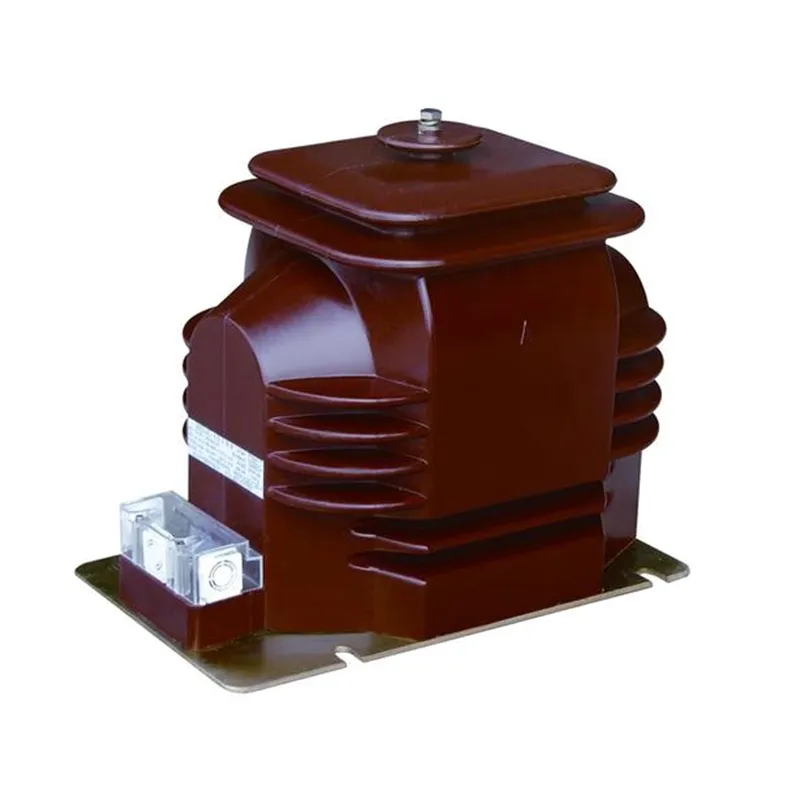

A 13,8 Kv jednofázový potenciálový transformátor v rozvodnišpecificky prevádza napätie strednonapäťového energetického systému okolo 13,8 kV na bezpečné a merateľné výstupy, ako je 120 V, 110 V alebo iné štandardizované hodnoty.
Tieto transformátory poskytujú elektrickú izoláciu medzi vysokonapäťovými obvodmi a nízkonapäťovými riadiacimi systémami pri zachovaní vysokej presnosti merania.
Princíp činnosti je založený na elektromagnetickej indukcii. Keď je primárne vinutie pripojené k sieti 13,8 kV, v jadre transformátora sa vytvára magnetický tok.
Tento magnetický tok indukuje proporcionálne napätie v sekundárnom vinutí podľa pomeru závitov medzi primárnym a sekundárnym vinutím.
Výsledný nízkonapäťový signál môže bezpečne napájať:
Presnou reprodukciou priebehu primárneho napätia transformátor umožňuje spoľahlivé monitorovanie a ochranu v celej rozvodni.
Vysokokvalitný potenciálový transformátor 13,8 kV pozostáva z niekoľkých kritických komponentov, ktoré zaisťujú prevádzkovú bezpečnosť a presnosť merania.
| Komponent | Funkcia |
|---|---|
| Primárne vinutie | Pripojené priamo k strednonapäťovej sústave |
| Sekundárne vinutie | Poskytuje znížený výstup napätia pre nástroje |
| Magnetické jadro | Efektívne prenáša magnetický tok |
| Izolačný systém | Zabezpečuje dielektrickú pevnosť a bezpečnosť |
| Porcelánové alebo polymérové puzdro | Chráni vnútorné komponenty pred vplyvmi prostredia |
| Montáž terminálu | Poskytuje bezpečné elektrické pripojenie |
| Štruktúra uzemnenia | Zlepšuje prevádzkovú bezpečnosť |
Prémioví výrobcovia ako XiFa využívajú pokročilé izolačné materiály a presné techniky navíjania na maximalizáciu spoľahlivosti a životnosti.
Hoci sa špecifikácie líšia podľa požiadaviek projektu, v aplikáciách rozvodní sa bežne vyskytujú nasledujúce parametre.
| Parameter | Typická hodnota |
|---|---|
| Menovité napätie | 13,8 kV |
| Typ fázy | Jednofázový |
| Frekvencia | 50Hz / 60Hz |
| Sekundárne napätie | 120V, 110V alebo prispôsobené |
| Trieda presnosti | 0,2, 0,5, 1,0 |
| Úroveň izolácie | Podľa noriem IEC/ANSI |
| Inštalácia | Vonkajšie alebo vnútorné |
| Spôsob chladenia | Prirodzené chladenie vzduchom |
| Trieda ochrany | Dizajn odolný voči poveternostným vplyvom |
Potenciálne transformátory poskytujú vysoko presné škálovanie napätia, čo umožňuje presné meranie a analýzu systému.
Ochranné relé sa spoliehajú na presné napäťové vstupy, aby rýchlo a presne zistili abnormálne prevádzkové podmienky.
Izoláciou meracieho zariadenia od vysokonapäťových obvodov PT výrazne znižujú elektrické riziká.
Nepretržité monitorovanie napätia zlepšuje prevádzkové povedomie a podporuje programy preventívnej údržby.
Vysokokvalitné izolačné systémy a odolné kryty umožňujú desaťročia spoľahlivej prevádzky.
Moderné rozvodne čoraz viac závisia od digitálnych monitorovacích a automatizačných systémov, ktoré vyžadujú presné údaje o napätí.
13,8 kV jednofázový potenciálový transformátor je široko používaný v mnohých sektoroch.
Všade tam, kde sa vyžaduje presné meranie napätia a ochrana, zohrávajú tieto transformátory kľúčovú úlohu.
Výber správneho PT vyžaduje starostlivé vyhodnotenie niekoľkých inžinierskych faktorov.
Uistite sa, že transformátor zodpovedá menovitému systémovému napätiu a požiadavkám na izoláciu.
Aplikácie na meranie výnosov zvyčajne vyžadujú vyššie triedy presnosti ako všeobecné monitorovacie systémy.
Vypočítajte celkové pripojené zaťaženie z meračov, relé a monitorovacích zariadení.
Zvážte vlhkosť, úroveň znečistenia, nadmorskú výšku, teplotu a seizmické požiadavky.
Overte zhodu s IEC, ANSI, IEEE a miestnymi normami.
Správna inštalácia je nevyhnutná pre dosiahnutie dlhodobej spoľahlivosti.
Dodržiavanie týchto postupov minimalizuje problémy s uvedením do prevádzky a predlžuje životnosť zariadenia.
Rutinná údržba zabezpečuje nepretržitý výkon a spoľahlivosť systému.
| Činnosť údržby | Odporúčaná frekvencia |
|---|---|
| Vizuálna kontrola | Mesačne |
| Kontrola tesnosti svoriek | Štvrťročne |
| Test izolačného odporu | Ročne |
| Čistenie izolátorov | Podľa potreby |
| Tepelná inšpekcia | Ročne |
| Overenie kalibrácie | Podľa Úžitkových noriem |
Preventívna údržba výrazne znižuje neočakávané výpadky a náklady na výmenu.
| Funkcia | Potenciálny transformátor (PT) | Prúdový transformátor (CT) |
|---|---|---|
| Hlavná funkcia | Meranie napätia | Meranie prúdu |
| Pripojenie | Paralelné | séria |
| Výstup | Znížené napätie | Znížený prúd |
| Typická sekundárna hodnota | 110V alebo 120V | 1A alebo 5A |
| Aplikácia | Meranie a ochrana | Meranie a ochrana |
Oba prístrojové transformátory spolupracujú pri zabezpečovaní kompletného monitorovania a ochrany elektrického systému.
Energetický priemysel sa rýchlo rozvíja smerom k digitálnym rozvodniam a inteligentným sieťovým infraštruktúram.
Budúci vývoj zahŕňa:
Výrobcovia ako XiFa pokračujú v investíciách do pokročilých technológií transformátorov, aby podporili tieto nové požiadavky priemyslu.
Jeho primárnym účelom je bezpečne znížiť úrovne vysokého napätia na štandardizované nízke napätia vhodné pre meracie, meracie a ochranné zariadenia.
Presné meranie napätia zaisťuje spoľahlivé účtovanie, monitorovanie systému, detekciu porúch a koordináciu ochrany.
áno. Mnoho modelov je špeciálne navrhnutých pre vonkajšiu inštaláciu s izoláciou a krytom odolným voči poveternostným vplyvom.
Pri správnej údržbe poskytujú vysokokvalitné potenciálne transformátory životnosť často presahujúcu 25 rokov.
Pri výbere a inštalácii potenciálnych transformátorov sa bežne odkazuje na normy IEC, ANSI, IEEE a špecifické normy.
Verejné služby, priemyselné závody, zariadenia na výrobu obnoviteľnej energie, dopravné systémy, banské operácie a komerčné energetické siete, to všetko závisí od nich.
A 13,8 Kv jednofázový potenciálový transformátor v rozvodnije základným komponentom pre meranie napätia, ochranu relé, meranie energie a monitorovanie energetického systému. Jeho schopnosť poskytovať presnú transformáciu napätia pri zachovaní elektrickej izolácie ho robí nepostrádateľným pre moderné rozvodne a priemyselné energetické systémy.
Či už ide o podporu rozvodných sietí, projektov obnoviteľnej energie alebo priemyselných zariadení, výber spoľahlivého transformátora od skúseného výrobcu môže výrazne zvýšiť prevádzkovú bezpečnosť, presnosť merania a spoľahlivosť systému.
Hľadáte spoľahlivé a vysoko výkonné riešenie pre váš ďalší projekt rozvodne?XiFaponúka profesionálne skonštruované potenciálne transformátory navrhnuté tak, aby spĺňali náročné medzinárodné normy a rôzne požiadavky na aplikácie.Kontaktujte násdnes, aby sme prediskutovali potreby vášho projektu, požiadali o technickú podporu alebo získali prispôsobenú cenovú ponuku od nášho tímu odborníkov.
