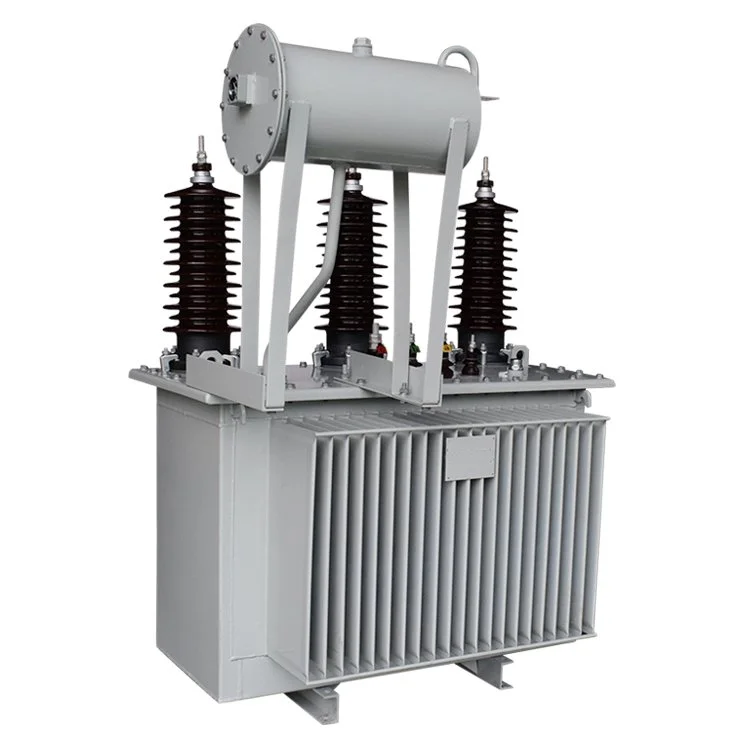

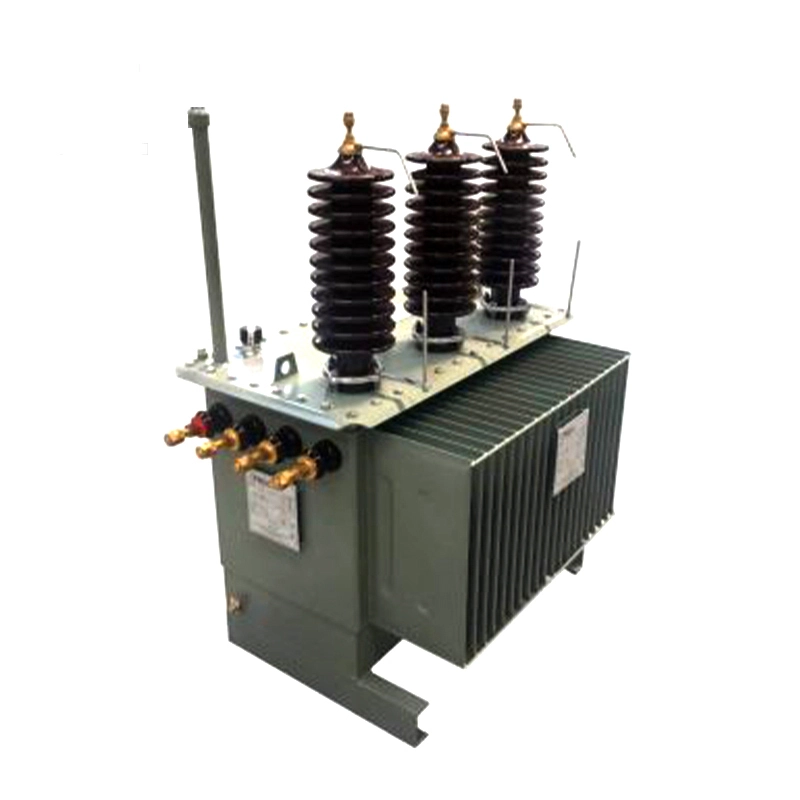

33kv 50kva transformátor s dvoma vinutiami v olejovom ponore

Kontrola a testovanie 33kv 50kva olejových transformátorov pred uvedením do prevádzky

1. Vizuálna kontrola vzhľadu a štruktúry

Musí sa vykonať komplexná vizuálna kontrola, aby sa zabezpečilo, že 33kv 50kva dvojvinutý olejový transformátor nemá žiadne viditeľné poškodenie, deformáciu alebo únik oleja. Všetky vonkajšie komponenty vrátane nádrže, radiátorov, puzdier a tlakového poistného zariadenia sa musia skontrolovať, aby sa potvrdilo, že sú v dobrom stave a správne nainštalované. Všetky mechanické spojenia musia byť overené na tesnosť. Okrem toho sa musí skontrolovať uzemňovací systém, aby sa zabezpečilo, že je správne nainštalovaný a poskytuje spoľahlivé uzemnenie, ktoré je nevyhnutné pre prevádzkovú bezpečnosť.

2. Test izolačného odporu

Skúška izolačného odporu je kľúčovou metódou na vyhodnotenie stavu 33kv 50kva olejového izolačného systému transformátora s dvomi vinutiami. Na meranie izolačného odporu medzi fázami a tiež medzi každou fázou a zemou sa použije megaohmmeter. Získané hodnoty sa porovnajú s referenčnými údajmi špecifikovanými výrobcom, aby sa potvrdilo, že izolačný výkon spĺňa požadované normy.

3. Test dielektrického disipačného faktora

Test dielektrickej straty, ktorý sa tiež nazýva test tan δ, sa používa na posúdenie prenikania vlhkosti, starnutia izolácie alebo možného čiastočného výboja v 33kv 50kva transformátore s dvoma vinutiami ponoreného do oleja. Meraním dielektrického disipačného faktora možno komplexnejšie vyhodnotiť stav izolačných materiálov. Tento test sa zvyčajne vykonáva spolu s testom izolačného odporu, aby sa získalo úplnejšie posúdenie zdravotného stavu izolácie.

4. Overenie pomeru a vektorovej skupiny

Pomer závitov transformátora sa musí overiť, aby sa zabezpečil súlad s konštrukčnými špecifikáciami, čo zahŕňa potvrdenie správneho pomeru medzi primárnym napäťovým a sekundárnym napäťovým vinutím 33 kv 50 kva s dvomi vinutiami transformátorov ponorených do oleja. Zároveň sa musí skontrolovať skupina vektorov, aby sa zabezpečil správny fázový posun a správne pripojenie trojfázových vinutí v súlade s požiadavkami energetického systému.

5. Bez záťažového testu

Test bez zaťaženia sa vykonáva s 33kv 50kva olejovým ponorným transformátorom s dvomi vinutiami, ktorý je napájaný na primárnej strane, zatiaľ čo sekundárna strana zostáva otvorená. Účelom je merať prúd bez záťaže a straty bez záťaže. Tento test poskytuje dôležité informácie týkajúce sa kvality jadra, rozloženia magnetického toku a symetrie vinutia. Pomáha tiež identifikovať možné abnormality v magnetickom obvode.

6. Test skratu

Počas testu skratu sa na primárne napäťové vinutie aplikuje znížené napätie, zatiaľ čo sekundárne napäťové vinutie je skratované, čo umožňuje meranie skratovej impedancie a strát pri zaťažení. Test poskytuje cenné údaje o výkone 33kv 50kva transformátora s dvoma vinutiami v olejovom ponore v podmienkach zaťaženia, ktoré zahŕňa tepelné správanie, odolnosť proti skratu a mechanickú pevnosť vinutí.

7. Analýza kvality oleja a kontrola hladiny oleja

Pre 33kv 50kva dva vinuté transformátory ponorené do oleja stav izolačného oleja priamo ovplyvňuje prevádzkový výkon a životnosť. Pred uvedením do prevádzky sa odoberú vzorky oleja na laboratórnu analýzu na kontrolu parametrov, ako je obsah vlhkosti, kyslosť a úroveň nečistôt. Všetky výsledky musia byť v súlade s platnými normami. Okrem toho sa musí overiť hladina oleja vo vnútri nádrže, aby sa zabezpečilo, že je v požadovanom rozsahu, čo zaručuje účinné chladenie a izoláciu počas prevádzky.

Stručne povedané, pred uvedením 33kv 50kva transformátora s olejovou ponorením do prevádzky musí byť dokončená séria prísnych kontrol a testov. Tieto postupy zabezpečujú stabilný výkon, prevádzkovú bezpečnosť a dlhodobú spoľahlivosť. Správne testovanie pred uvedením do prevádzky nielen znižuje riziko potenciálnych porúch, ale poskytuje aj solídny základ pre bezpečnú a efektívnu dlhodobú prevádzku 33kv 50kva transformátora s dvomi vinutiami ponoreného do oleja.
