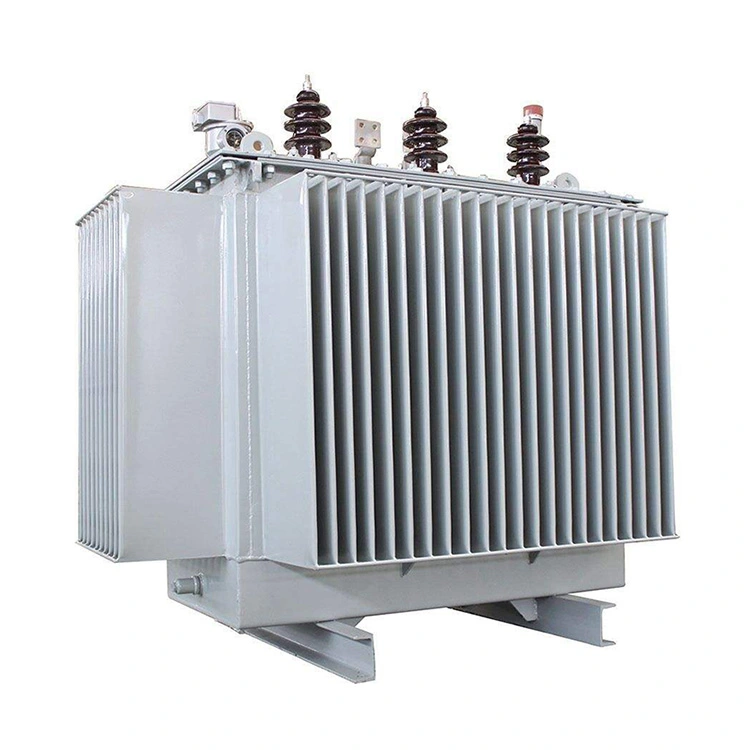

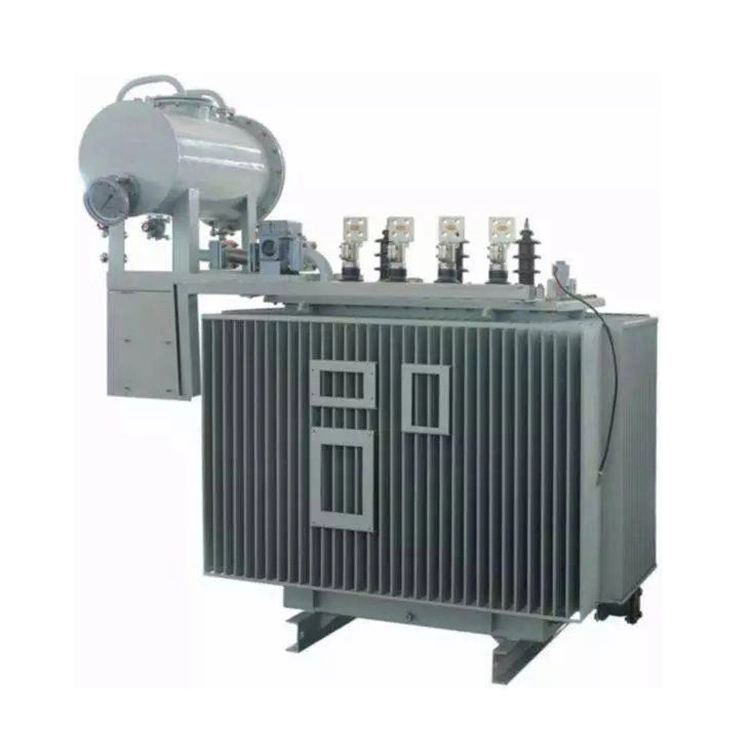

35kv 1250 kva transformátor so železným jadrom olejom ponorený

Sila produktu:

1) Charakteristiky 35kv 1250 kva transformátorov so železným jadrom ponoreným do oleja

V porovnaní s transformátormi suchého typu z epoxidovej živice poskytujú 35kv 1250kva transformátory so železným jadrom ponorené do oleja účinnejšie odvádzanie tepla. Transformátorový olej prirodzene cirkuluje vo vnútri nádrže, čo umožňuje rovnomerný prenos tepla cez štruktúru vinutia a jadra. Naproti tomu 1250kva transformátory suchého typu sa spoliehajú hlavne na chladenie vzduchom a pevné izolačné materiály, ktoré majú vo všeobecnosti nižšiu tepelnú vodivosť a menej efektívnu schopnosť prenosu tepla.

Pri suchých transformátoroch 35kv 1250kva závisí monitorovanie teploty od snímačov zabudovaných na pevných miestach v tele transformátora. Keďže meracie body sú obmedzené, monitorovaná teplota odráža iba stav v konkrétnych polohách a nie celkovú priemernú prevádzkovú teplotu. V prípadoch, keď dôjde k lokalizovanému prehriatiu, zobrazená hodnota nemusí presne zodpovedať skutočnému tepelnému stavu suchého transformátora 35kv 1250kva. 35kv 1250kva transformátory so železným jadrom ponorené do oleja však využívajú cirkuláciu izolačného oleja, ktorý distribuuje teplo rovnomernejšie. V dôsledku toho je monitorovaná teplota vo všeobecnosti bližšia priemernej vnútornej teplote 35 kv 1 250 kva transformátora ponoreného do oleja so železným jadrom.

Ďalšou dôležitou výhodou 35kv 1250kva transformátorov so železným jadrom ponoreným do oleja je výhoda z obnoviteľnosti izolačného systému, kde môže byť transformátorový olej filtrovaný, čistený a regenerovaný po znehodnotení, čo pomáha predĺžiť životnosť a zachovať izolačný výkon. Na porovnanie, transformátory suchého typu 35kv 1250kva, ktoré využívajú izoláciu z epoxidovej živice, majú pevnú zapuzdrenú štruktúru. Akonáhle izolačný materiál zažije starnutie, prasknutie alebo tepelné poškodenie, poškodenie je nezvratné. Poruchy vyskytujúce sa v izolačnom systéme často vedú k trvalému poškodeniu celého transformátora.

Z výrobného hľadiska 35kv 1250kva transformátory suchého typu zahŕňajú relatívne zložité výrobné procesy a zvyčajne majú vyššie celkové náklady ako 35kv 1250kva transformátory so železným jadrom ponorené do oleja. Okrem toho, keď 35kv 1250kva transformátory ponorené do oleja so železným jadrom dosiahnu koniec svojej životnosti, mnohé z ich materiálov, ako je meď, oceľ a transformátorový olej, možno recyklovať a znova použiť. Transformátory suchého typu 35kv 1250kva, najmä liate typy z epoxidovej živice, majú obmedzenejší potenciál recyklácie, pretože živicovú izoláciu je ťažké oddeliť a spracovať.

2) Charakteristika suchých transformátorov 35kv 1250kva

Suché transformátory 35kv 1250kva sú široko používané, pretože pracujú bez izolačného oleja, čo výrazne znižuje riziko požiaru a znižuje požiadavky na požiarnu ochranu budov. V určitých špeciálnych prostrediach, ako sú výškové budovy, podzemné zariadenia, obchodné komplexy, nemocnice a iné miesta s prísnymi predpismi o požiarnej bezpečnosti, sú transformátory suchého typu 35kv 1250kva často preferovanou alebo povinnou voľbou.

Transformátory suchého typu liate z epoxidovej živice 35kv 1250kva prekonali mnohé z obmedzení spojených s predchádzajúcimi izolačnými materiálmi, medzi ktoré patrí nízky tepelný odpor a náchylnosť na starnutie alebo praskanie. S neustálym vývojom izolačnej technológie môžu teraz niektoré 35kv 1250kva transformátory liateho suchého typu z epoxidovej živice dosiahnuť úroveň tepelnej odolnosti triedy H, ktorá poskytuje vynikajúci tepelný výkon v náročných prevádzkových podmienkach.

V porovnaní s konvenčnými 35kv 1250kva transformátormi so železným jadrom ponoreným do oleja ponúkajú suché transformátory aj niekoľko prevádzkových výhod, medzi ktoré patrí odolnosť proti úniku oleja, lepší požiarny výkon, znížené nároky na údržbu, lepšia odolnosť proti prachu a dobrá tolerancia vlhkosti. Okrem toho, 35kv 1250kva transformátory suchého typu zvyčajne vykazujú relatívne nízke úrovne čiastočného vybitia počas prevádzky.

Konštrukčne sa transformátory 35kv 1250kva liateho suchého typu z epoxidovej živice skladajú hlavne z laminovaného jadra z kremíkovej ocele a liateho vinutia z epoxidovej živice. Izolačné valce sú inštalované medzi vysokonapäťové a nízkonapäťové vinutia na posilnenie elektrickej izolácie. Zostava vinutia je mechanicky podopretá a zaistená dištančnými vložkami a upevňovacími komponentmi navrhnutými s vlastnosťami proti uvoľneniu, čo zaisťuje spoľahlivú dlhodobú prevádzku v podmienkach vibrácií a tepelných cyklov.
