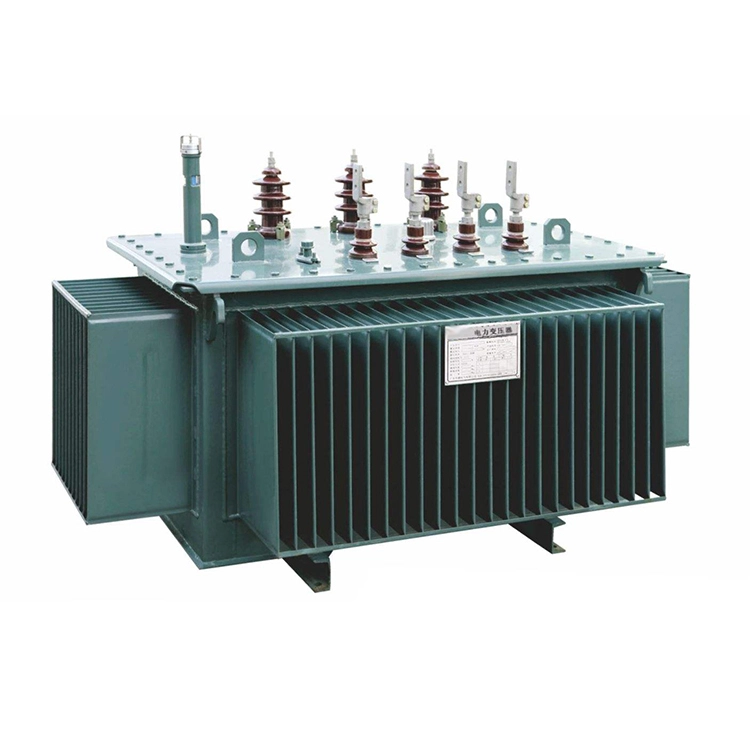

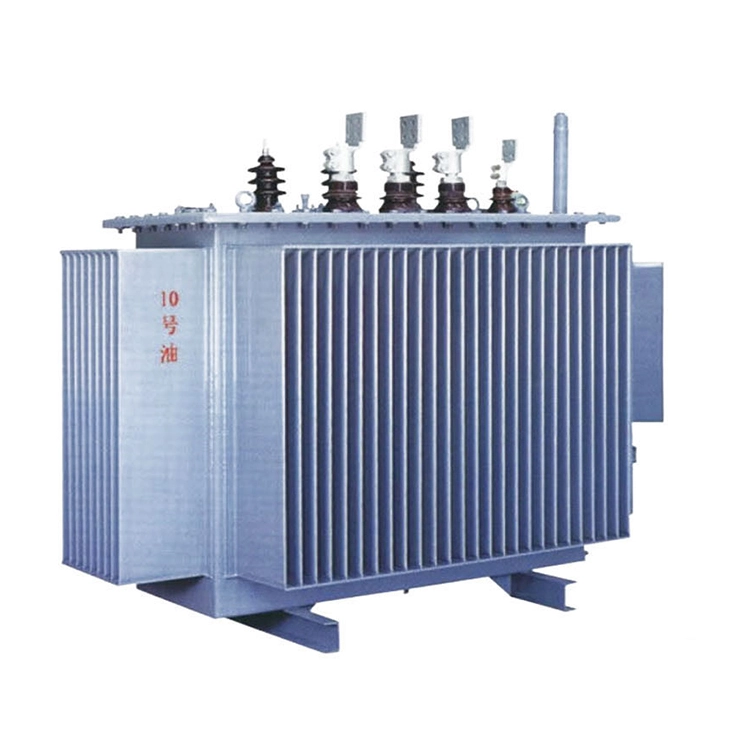

630 Kva trojfázový olejový ponorný transformátor

Hlavné vlastnosti produktu:

1.Trojfázové transformátory ponorené do oleja sú k dispozícii buď s prirodzeným chladením alebo systémom chladenia s núteným vzduchom. V oboch prípadoch zohráva izolačný olej dôležitú úlohu pri prenose tepla a regulácii teploty. Aby sa zabezpečila spoľahlivá prevádzka a účinný odvod tepla, počas výrobného procesu sa starostlivo vyberá vysokokvalitný izolačný olej a spoľahlivé chladiace zariadenie.

2. Vinutia 630 kva trojfázových olejových transformátorov sú zvyčajne navrhnuté s laminovanými jadrami z kremíkovej ocele a viacvrstvovými izolačnými štruktúrami. Bežne sa používajú pokročilé technológie automatického stohovania a zvárania na zlepšenie mechanickej stability a elektrického výkonu. Jadro a konštrukčné komponenty sú vyrobené z vysoko kvalitných oceľových materiálov valcovaných za studena pre zvýšenú odolnosť a prevádzkovú spoľahlivosť.

3. Medené vodiče s vysokou vodivosťou sa vo všeobecnosti používajú na výrobu 630 kva trojfázových olejových transformátorových vinutí s cieľom zlepšiť tepelný výkon a prevádzkovú bezpečnosť. Okrem toho by to mohlo znížiť rozpočty približne o 40 % až 65 % celkovej hodnoty, ak by vinutia 630 kva trojfázového olejového transformátora použili hliníkové vodiče. Na druhej strane izolačný systém pozostáva hlavne z olejom impregnovaného izolačného papiera ponoreného do transformátorového oleja. Všetky izolačné materiály sú vybrané a testované v súlade s príslušnými požiadavkami noriem IEC 60076.

4. Na trojfázové transformátory ponorené do oleja možno použiť niekoľko metód chladenia vrátane prirodzeného chladenia, chladenia s núteným obehom vzduchu a chladenia s núteným olejovým vzduchom. V závislosti od menovitej kapacity a požiadaviek aplikácie môžu trojfázové olejové transformátory fungovať samostatne, paralelne alebo ako súčasť integrovaného chladiaceho systému.

5. Vinutia trojfázových olejových transformátorov sa bežne inštalujú vo vertikálnej alebo horizontálnej konfigurácii v závislosti od konštrukčného návrhu a prevádzkových požiadaviek zariadenia. 630 kva trojfázové olejové ponorné transformátory však prijímajú vertikálne usporiadanie na dosiahnutie lepšieho výkonu pri odvode tepla a odolnosti voči skratu.

Technická špecifikácia:

Rozsah použitia trojfázového olejového transformátora 630 kva

Trojfázové olejové transformátory 1 630 kva sú vhodné pre systémy striedavého prúdu s frekvenciou 50 Hz a menovitým napätím do 35 kV. Používajú sa hlavne na konverziu napätia a ako zdroje energie pre riadiace obvody v elektrických systémoch.

Trojfázové olejové transformátory s kapacitou 2 630 kva sa široko používajú v mestských a vidieckych energetických sieťach, priemyselných zariadeniach, banských podnikoch, ako aj v kritickej infraštruktúre a veľkých inžinierskych projektoch. Počas prevádzky pri plnom zaťažení musí nárast teploty 630 kva trojfázového olejového transformátora zostať v rámci povolených limitov špecifikovaných výrobcom.

3. Pri transformátoroch pracujúcich v drsných podmienkach prostredia by sa údržba nemala vykonávať počas dažďa, snehu alebo nepriaznivého počasia, aby sa predišlo poškodeniu izolácie a zabezpečila prevádzková bezpečnosť.

Trojfázové olejové transformátory 4 630 kva by sa pri štandardných aplikáciách nemali prevádzkovať v prostredí nad +50 °C a prevádzka pod -60 °C je prísne zakázaná, pretože extrémne nízke teploty môžu spôsobiť vážne poškodenie vnútorných komponentov a izolačných systémov.

5. Izolačný olej používaný ako chladiace médium musí zostať čistý a bez korozívnych alebo výbušných nečistôt, aby sa zabezpečila bezpečná a stabilná prevádzka transformátora.

6. Pri inštaláciách v oblastiach s vysokou teplotou alebo nebezpečným prostredím by sa mala vykonať skúška izolácie pred uvedením 630 kva trojfázového olejového ponorného transformátora do prevádzky.
