13,8 Kv jednofázový potenciálový transformátor v rozvodni

Na výrobu spoľahlivého 13,8 kv jednofázového potenciálového transformátora v rozvodni využíva spoločnosť Wenzhou XiFa Electric Power Equipment Co., Ltd. prémiovú elektrooceľ CRGO ako hlavný materiál jadra na zníženie hodnoty straty a zlepšenie triedy presnosti a vysokopevnostný smaltovaný medený drôt ako hlavný materiál cievky, aby sa zabezpečil pomer závitov a izolácia medzi závitom a závitom pomocou presného vinutia. Čoraz viac, každý 13,8 kv jednofázový potenciálový transformátor v rozvodni využíva výrobný proces vákuového odlievania epoxidovej živice na vytvorenie celkovej stuhnutej štruktúry, ktorá nie je ľahké absorbovať vlhkosť, čo je vhodné pre horúce, vlhké a prašné prostredie.

Odoslať dopyt

Popis produktu

Vlastnosti produktu:

13,8 kv jednofázový potenciálový transformátor v rozvodni je navrhnutý na zníženie primárneho napätia 13,8 kv na štandardné sekundárne napätie, ako je 100 alebo 110 voltov. Redukované napätie sa potom privádza do paralelných vinutí na meranie prístrojov a ochranných relé, čo umožňuje nepriame meranie primárneho napätia pomocou nízkonapäťových prístrojov. Takýto prístup zjednodušuje konštrukciu prístroja, šetrí náklady a zaisťuje bezpečnosť zariadenia aj obsluhujúceho personálu.

Princíp činnosti jednofázového potenciálového transformátora 13,8 kv je rovnaký ako pri výkonovom distribučnom transformátore, ktorého transformačný pomer je určený počtom závitov v primárnej a sekundárnej cievke. Zvýšenie počtu sekundárnych závitov pomer znižuje, zatiaľ čo zvýšenie počtu primárnych závitov ho zvyšuje. Je dôležité poznamenať, že za žiadnych okolností nesmie dôjsť počas prevádzky k skratu sekundárneho obvodu jednofázového potenciálového transformátora 13,8 kv.

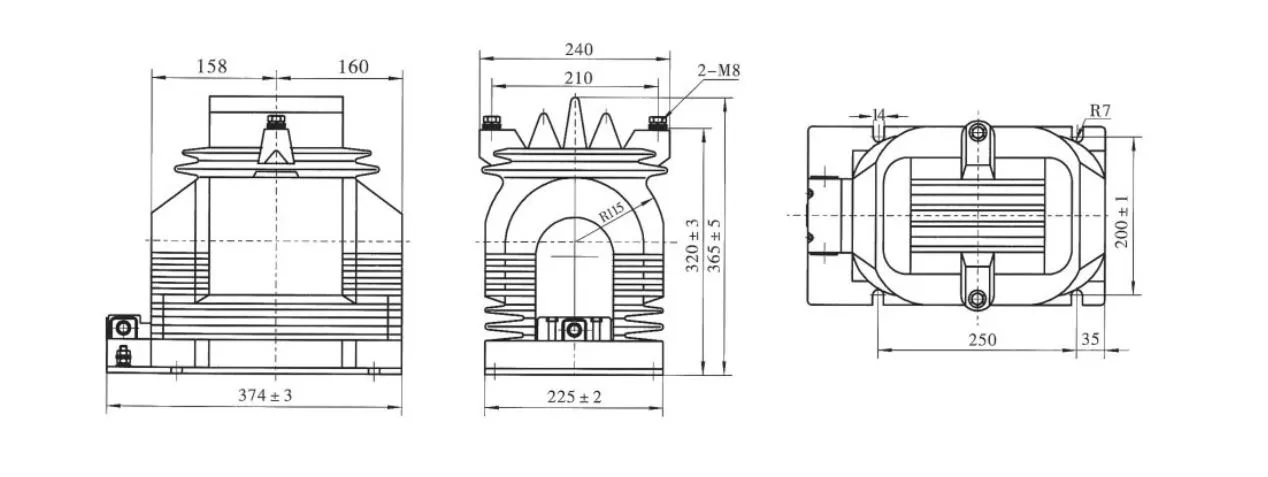

13 8 Kv Single Phase Potential Transformer In Substation

Technická špecifikácia:

Typ	Menovitý pomer napätia (kV)	Trieda presnosti	Trieda presnosti a menovitý výstup cosΦ=0,8				Max. Výstup (VA)
			0.2	0.5	1	6 (P)
JDZ11-15	(15/√3)/(0,1/√3)/(0,1/3)	0,2/6P 0,5/6P 1/6P	30	80	150	100	400
JDZ11-20	(20/√3)/(0,1/√3)/(0,1/3)
JDZ11-15	(15/√3)/(0,1/√3)/(0,1/√3)/(0,1/3)	0,2/0,2/6P 0,2/0,5/6P	15	20	N/A	100	2*200
JDZX11-20	(20/√3)/(0,1/√3)/(0,1/√3)/(0,1/3)

13 8 Kv Single Phase Potential Transformer In Substation

Časté otázky o produkte:

Otázka: Ako sa líši 13,8 kv jednofázový potenciálový transformátor od 13,8 kv výkonového transformátora?

Odpoveď: Aj keď sú obe zariadenia na konverziu napätia, 13,8 kv jednofázový potenciálový transformátor je určený skôr na meranie a ochranu než na prenos energie. Jeho menovité zaťaženie je relatívne malé, zvyčajne vyjadrené vo VA, zatiaľ čo výkonové transformátory zvládajú zaťaženie vo väčšej hodnote, ktorá sa počíta v kVA alebo MVA.

Otázka: Aké metódy izolácie sa používajú na 13,8 kv jednofázovom potenciálovom transformátore?

A: Väčšinapotenciálne transformátorypri tejto napäťovej úrovni použite izoláciu z epoxidovej živice pre vnútorné použitie alebo porcelánové/silikónové kryty pre vonkajšie inštalácie. Niektoré konštrukcie používajú izoláciu ponorenú do oleja na dosiahnutie predĺženej životnosti a vyššej tepelnej kapacity.

Otázka: Ako by mal byť 13,8 kV jednofázový potenciálový transformátor pripojený v rozvodni?

Odpoveď: Pri meraní medzi fázou a zemou je primárny PT zapojený medzi jednu fázu a zem. V trojfázovom systéme je možné použiť súpravu jednofázových PT alebo trojfázovú PT jednotku na meranie napätia medzi vedením a medzi vedením a zemou.

Otázka: Aké problémy môžu vzniknúť pri 13,8 kV jednofázových potenciálových transformátoroch v rozvodniach?

Odpoveď: Bežné problémy zahŕňajú degradáciu izolácie, ferorezonanciu za určitých spínacích podmienok, prehriatie v dôsledku nadmerného zaťaženia a podmienky otvoreného sekundárneho okruhu, ktoré môžu spôsobiť nebezpečne vysoké napätie.
