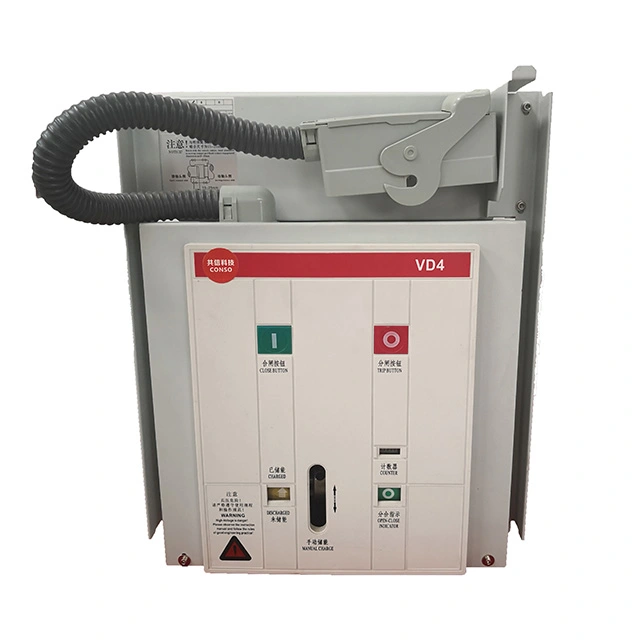

A Vákuový istič (VCB)je jedným z najspoľahlivejších a najpoužívanejších spínacích zariadení v strednonapäťových energetických systémoch. Využitím vákua ako média na zhášanie oblúka ponúkajú VCB vynikajúci izolačný výkon, dlhú životnosť, minimálnu údržbu, a vynikajúca environmentálna kompatibilita.
V tomto podrobnom návode vám to vysvetlímečo je vákuový istič, ako to funguje, jehokľúčové komponenty, výhody oproti iným ističomatypické aplikácie. Tento článok je navrhnutý tak, aby pomohol inžinierom, Dodávatelia EPC a tí, ktorí rozhodujú o energetických systémoch, jasne chápu, prečo sa VCB stali preferovanou voľbou v moderných elektrických sieťach.
A Vákuový istič (VCB)je typ elektrického rozvádzača určeného na ochranu elektrických obvodov prerušením prietok prúdu za normálnych a poruchových podmienok. Na rozdiel od olejových alebo plynových ističov, VCB používa aprostredie s vysokým vákuomako médium na zhášanie oblúka.
Keď sa kontakty vo vnútri ističa oddelia, vytvorený elektrický oblúk rýchlo zhasne vo vákuu kvôli absencii ionizovateľných častice. Vďaka tomu sú vákuové ističe mimoriadne účinné a bezpečné pre rozsahy stredného napätia, zvyčajne od3,3 kV až 36 kV.
Princíp činnosti vákuového ističa je založený narýchle obnovenie dielektrickej pevnosti vo vákuu. Keď dôjde k poruche, ističový mechanizmus oddelí kontakty vo vnútri utesneného vákuového prerušovača.
Toto efektívne zhášanie oblúka je dôvodom, prečo sú vákuové ističe známevysoká vypínacia schopnosťadlhá elektrická výdrž.
| Komponent | Funkcia |
|---|---|
| Vákuový prerušovač | Zhasne oblúk a preruší tok prúdu |
| Pevné a pohyblivé kontakty | Viesť a prerušiť elektrický prúd |
| Operačný mechanizmus | Poskytuje mechanickú energiu na otváranie a zatváranie kontaktov |
| Izolačný kryt | Zabezpečuje elektrickú izoláciu a bezpečnosť |
| Riadiaci obvod | Spravuje logiku vypínania, zatvárania a ochrany |
V porovnaní s tradičnými technológiami poskytujú vákuové ističe vyvážené riešenie pre výkon, udržateľnosť a náklady na životný cyklus.
| Funkcia | VCB | SF₆CB | Olej CB |
|---|---|---|---|
| Stredný oblúk | Vákuum | SF₆ plyn | Olej |
| Údržba | Veľmi nízka | Stredná | Vysoká |
| Vplyv na životné prostredie | Ekologický | Vysoká (skleníkový plyn) | Riziko znečistenia |
| Typické napätie | Až 36 kV | Až 800 kV | Do 33 kV |
Vákuové ističe sú široko používané v:
Výrobcovia majú radiXiFaposkytnúť riešenia vákuových vypínačov navrhnuté tak, aby vyhovovali medzinárodné normy a požiadavky na rôzne aplikácie.
Pri výbere VCB zvážte nasledujúce faktory:
Jednou z najväčších výhod vákuových ističov je ichnízke nároky na údržbu. Keďže nie je potrebné vymeniť olej ani plyn, bežné kontroly sa zameriavajú najmä na mechanické časti a ovládacie obvody.
Za normálnych prevádzkových podmienok môže VCB dosiahnuť životnosť20-30 rokov.
Vákuum poskytuje vynikajúcu dielektrickú pevnosť a rýchle zhášanie oblúka, čím zaisťuje bezpečné a spoľahlivé prerušenie.
áno. VCB nepoužívajú ropu ani plyn SF₆, čo z nich robí jednu z najekologickejších technológií ističov.
Vákuové ističe sa používajú najmä v systémoch vysokého napätia do 36 kV.
Typicky VCB vyžadujú minimálnu údržbu s pravidelnými kontrolami každých niekoľko rokov.
Ak hľadáte spoľahlivé, efektívne a ekologicky zodpovedné riešenia vákuových ističov,XiFaponúka široký sortiment produktov prispôsobených moderným energetickým systémom. Neváhajtekontaktujte nászískať odbornú podporu, technické poradenstvo a prispôsobené riešenia pre váš projekt.
