A Current Transformer (CT)je kritickým komponentom v moderných elektrických a energetických systémoch, ktorý umožňuje presné meranie prúdu, ochranu systému a monitorovanie energie bez priameho elektrického kontaktu. Výber správneho CT je nevyhnutný na zaistenie bezpečnosti, presnosti a dlhodobej spoľahlivosti systému.
V tejto podrobnej príručke skúmame, ako fungujú prúdové transformátory, rôzne typy CT, kľúčové kritériá výberu, triedy presnosti, osvedčené postupy inštalácie a aplikácie v reálnom svete. Či už navrhujete priemyselný energetický systém, modernizujete monitorovanie energie alebo vyberáte CT pre ochranné relé, tento článok vám pomôže urobiť informované rozhodnutie.
A Prúdový transformátor (CT)je prístrojový transformátor určený na zníženie vysokých hodnôt striedavého prúdu (AC) na nižšiu, štandardizovanú úroveň, ktorú možno bezpečne merať alebo monitorovať meracími prístrojmi, ochrannými relé alebo riadiacimi zariadeniami.
CT sa široko používajú v:
Použitím elektromagnetickej indukcie poskytuje CT elektrickú izoláciu medzi vysokonapäťovými obvodmi a nízkonapäťovým meracím zariadením, čím výrazne zlepšuje bezpečnosť systému.
Princíp činnosti prúdového transformátora je založený naFaradayov zákon elektromagnetickej indukcie. Keď prúd preteká primárnym vodičom, vytvára okolo jadra magnetické pole. Tento magnetický tok indukuje proporcionálny prúd v sekundárnom vinutí.
Napríklad CT hodnotené na1000A:5Apremieňa 1000 ampérov primárneho prúdu na zvládnuteľných 5 ampérov pre meracie prístroje.
Okenné CT majú kruhový otvor, cez ktorý prechádza primárny vodič. Sú kompaktné, spoľahlivé a bežne používané v rozvádzačoch a rozvodných paneloch.
CT s deleným jadrom je možné inštalovať bez odpojenia primárneho vodiča, vďaka čomu sú ideálne na dovybavenie existujúcich systémov a energetické audity.
Tyčové CT používajú vstavaný primárny vodič a sú navrhnuté pre vysokoprúdové aplikácie s vynikajúcou mechanickou pevnosťou.

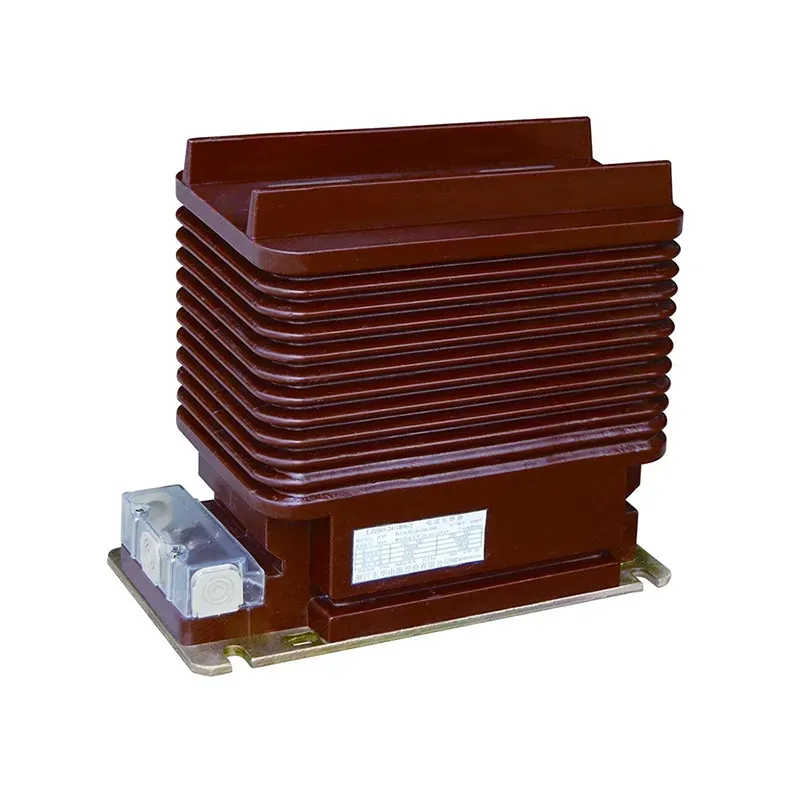

Tieto CT obsahujú viacero závitov na primárnom vinutí a používajú sa pre nízkoprúdové aplikácie s vysokou presnosťou merania.
Výber správneho CT vyžaduje vyváženie výkonu, bezpečnosti a nákladov. Nižšie sú uvedené najdôležitejšie kritériá, ktoré je potrebné zvážiť:
Vyberte CT s primárnym menovitým prúdom, ktorý sa zhoduje alebo mierne prekračuje maximálny prevádzkový prúd vášho systému.
Trieda presnosti určuje, ako presne CT reprodukuje primárny prúd. Toto je obzvlášť dôležité pre fakturačné a ochranné systémy.
Záťaž sa vzťahuje na celkové zaťaženie (vo VA) pripojené k sekundárnemu CT. Prekročenie menovitého zaťaženia znižuje presnosť a môže spôsobiť prehriatie.
Výrobcovia majú radiXiFaposkytovať prispôsobené riešenia CT tak, aby zodpovedali špecifickým systémovým požiadavkám a zaistili optimálny výkon a dlhodobú spoľahlivosť.
Triedy presnosti definujú prípustnú chybu CT za špecifikovaných podmienok.
Výber správnej triedy presnosti zaisťuje súlad s normami, ako sú IEC a IEEE, pri zachovaní efektívnosti systému.
V moderných energetických infraštruktúrach zohrávajú CT zásadnú úlohu pri umožňovaní inteligentného monitorovania a stratégií prediktívnej údržby.
Správna inštalácia je nevyhnutná na zaistenie bezpečnej a presnej prevádzky CT.
Nesprávna inštalácia môže viesť k nebezpečným prepätiam a nepresným údajom.
| Typ CT | Hlavná výhoda | Typická aplikácia |
|---|---|---|
| Okno CT | Kompaktný a ekonomický | Panely spínacích prístrojov |
| Split Core CT | Jednoduchá inštalácia | Energetická dodatočná montáž |
| Bar-Type CT | Vysoká prúdová kapacita | rozvodne |
| CT rany | Vysoká presnosť | Nízkoprúdové meranie |
Sekundárny CT s otvoreným obvodom môže generovať nebezpečne vysoké napätie, čo predstavuje vážne bezpečnostné riziko a potenciálne môže poškodiť zariadenie.
Tradičné CT sú navrhnuté len pre striedavý prúd. Na meranie jednosmerného prúdu sú potrebné snímače s Hallovým efektom.
Pri správnej inštalácii a prevádzkových podmienkach môže vysokokvalitné CT trvať 20–30 rokov alebo viac.
Nie nevyhnutne. Vyššia presnosť zvyšuje náklady. Trieda presnosti by mala zodpovedať skutočným požiadavkám aplikácie.
Výber správnehoPrúdový transformátor (CT)je kľúčovým krokom pri navrhovaní bezpečných, efektívnych a spoľahlivých elektrických systémov. Pochopením typov CT, tried presnosti a požiadaviek aplikácie môžu inžinieri a dizajnéri systémov výrazne zlepšiť výkon a znížiť prevádzkové riziká.
Ak hľadáte spoľahlivé a prispôsobené riešenia prúdových transformátorov,XiFaponúka široký sortiment CT produktov navrhnutých pre presnosť, odolnosť a súlad s medzinárodnými normami.
Ak sa chcete dozvedieť viac o výbere ideálneho prúdového transformátora pre váš projekt alebo požiadať o technickú podporu,kontaktujte násdnes a nechajte našich odborníkov, aby vám pomohli spoľahlivo napájať váš systém.
