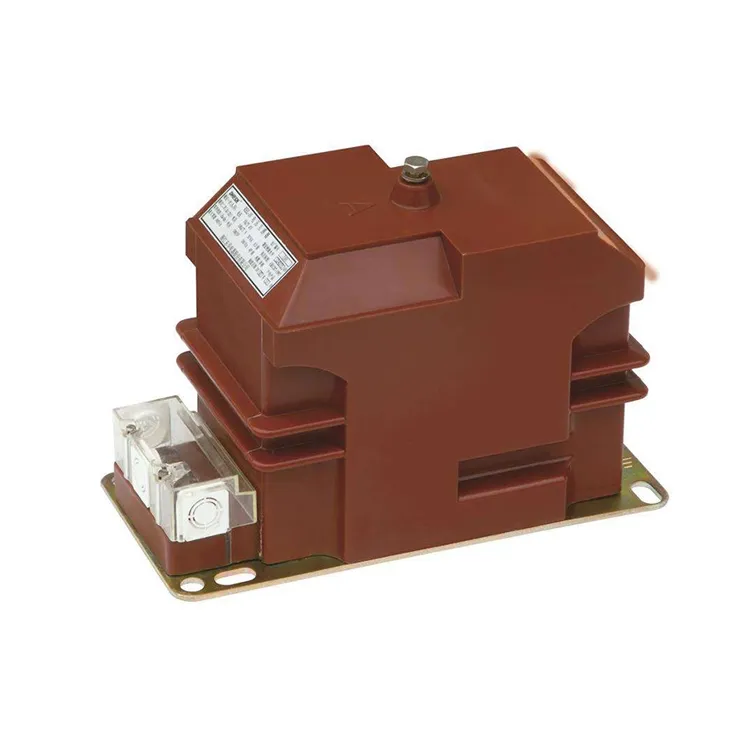

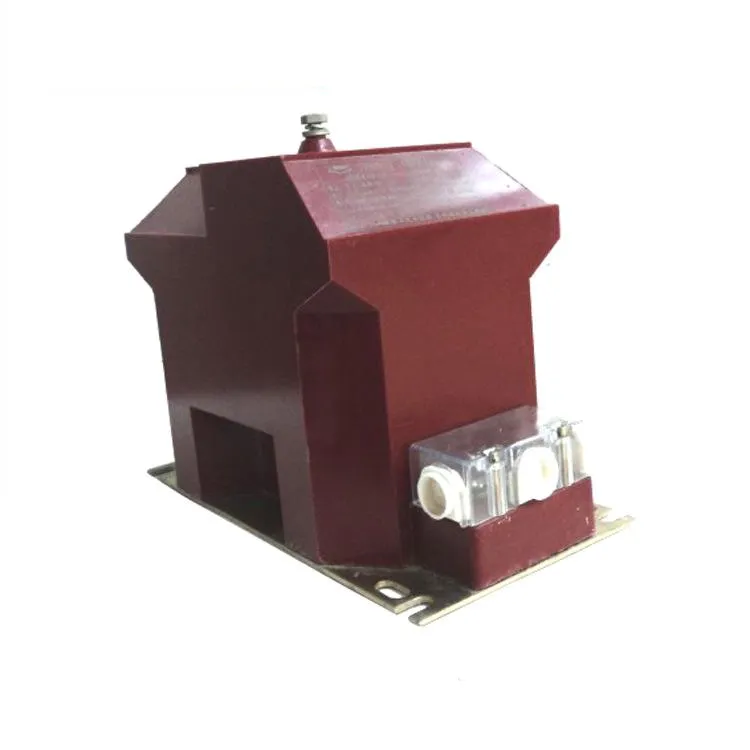

Vysokonapäťový živicový transformátor potenciálu v rozvádzači

Transformátor stredného napätia zo živicového liateho potenciálu, ktorého funkcia je podobná ako transformátor na distribúciu energie, je určený na konverziu napätia. Výkonové transformátory však prispôsobujú napätie predovšetkým tak, aby umožnili efektívny prenos a distribúciu elektriny, zvyčajne s kapacitou menovanou v kVA alebo MVA, zatiaľ čo potenciálne transformátory slúžia na meranie a ochranu. Hlavnou funkciou vysokonapäťového transformátora liateho potenciálu zo živice je dodávať prevádzkový výkon meracím prístrojom a ochranným relé, čo umožňuje presné monitorovanie sieťového napätia, výkonu a spotreby energie. Potenciálne transformátory tiež poskytujú kritický vstup pre ochranné schémy na ochranu vysokohodnotných aktív, ako sú prenosové vedenia, motory a výkonové transformátory počas poruchových stavov. Kvôli týmto funkciám,potenciálne transformátorysú navrhnuté s relatívne malými kapacitami, zvyčajne len niekoľko VA až niekoľko desiatok VA a zriedka presahujú 1000 VA.

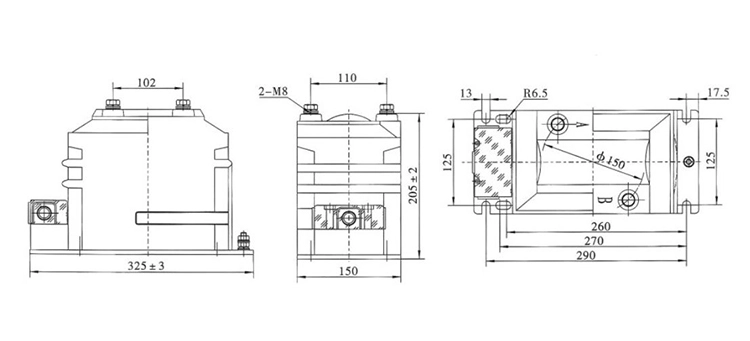

Technická špecifikácia:

Časté otázky o produkte:

Otázka: Aká je funkcia transformátora stredného napätia zo živice v rozvádzači?

Odpoveď: Potenciálny transformátor sa používa na zníženie napätia primárneho systému na štandardizovanú nižšiu hodnotu, ktorú možno bezpečne dodať do meracích prístrojov, elektromerov a ochranných relé. Vo vysokonapäťových rozvádzačoch poskytujú transformátory potenciálu odlievané živicou galvanickú izoláciu medzi primárnym napäťovým systémom a sekundárnymi napäťovými riadiacimi obvodmi, aby sa zaistila presnosť aj bezpečnosť operátora.

Otázka: Prečo je pre transformátory stredného napätia preferovaná technológia odlievania živice?

Odpoveď: Živicové liate PT používajú epoxidovú živicu ako izolačný a zapuzdrovací materiál. Táto technológia poskytuje vynikajúci výkon pri elektrickej izolácii, vysokú mechanickú pevnosť, odolnosť proti vlhkosti a prachu a silnú ochranu proti čiastočnému vybitiu. Výsledkom je, že transformátory so živicovým odlievaným potenciálom sú obzvlášť vhodné pre vnútorné rozvádzače, kde je kritický kompaktný dizajn a dlhá životnosť.

Otázka: Aké sú typické menovité hodnoty napätia pre vysokonapäťové PT odliate zo živice?

Odpoveď: Strednenapäťové transformátory potenciálu zo živice sú vo všeobecnosti navrhnuté pre systémy od 3,6 kV do 36 kV, čo závisí od konštrukcie rozvádzača. Sekundárne výstupné napätie je zvyčajne štandardizované na 100 V alebo 110 V, čo je úroveň napätia medzi fázami, alebo 100/√3 V alebo 110/√3 V, čo je úroveň napätia medzi fázou a nulou, v súlade s normami IEC.
