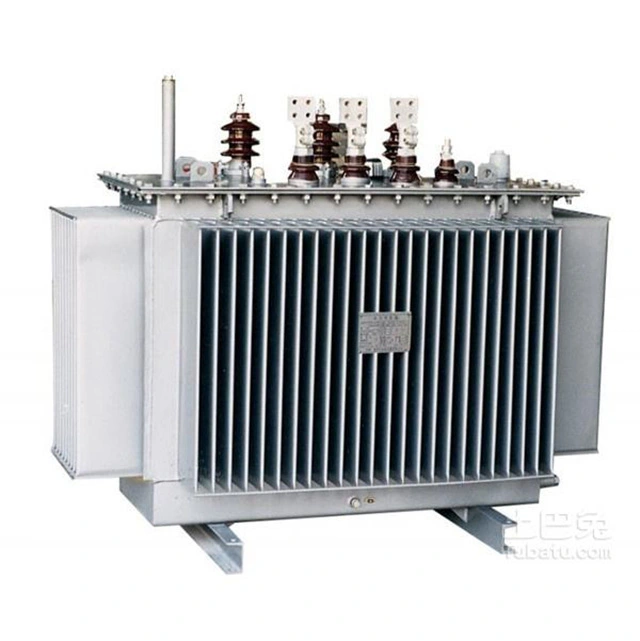

500kva distribučný transformátor elektrickej energie

Výkonové transformátory sú široko používané v odvetví distribúcie energie. Model 500 kVA je jedným z najpopulárnejších typov na medzinárodnom trhu. Na uspokojenie dopytu trhu spoločnosť Wenzhou Xifa Electric Power Equipment Co., Ltd. uviedla na trh 500kva distribučný transformátor elektrickej energie. Jadro je vyrobené zo za studena valcovanej orientovanej kremíkovej ocele, ktorá v najväčšej miere minimalizuje straty železa a medené vinutia s vysokou vodivosťou zaisťujú nízky nárast teploty a optimalizovanú odolnosť proti skratu. Distribučný transformátor elektrickej energie 500kva má teda vlastnosti s nízkymi stratami a úsporou energie, čím spĺňa potreby väčšiny klientov.

Odoslať dopyt

Popis produktu

500kva distribučný transformátor elektrickej energie má tieto kľúčové výhody: pokročilú izolačnú technológiu pre vyššiu bezpečnosť. Nízka hlučnosť prevádzky a minimálne nároky na údržbu. Je špeciálne navrhnutý pre efektívnu prevádzku v komerčnom a priemyselnom prostredí s kapacitou 500 kVA, ktorá ponúka efektívnosť nákladov aj environmentálny výkon.

Používatelia si môžu vybrať hliníkové vinutia, aby dosiahli rovnováhu medzi cenou a účinnosťou, alebo medené vinutia pre lepšiu vodivosť, nižšie straty a vynikajúcu tepelnú odolnosť.

Nárast teploty je možné zvoliť ako 150 ℃, 115 ℃ alebo 80 ℃. Ten môže zlepšiť účinnosť a predĺžiť životnosť izolácie pri vysokých okolitých teplotách alebo nepretržitom zaťažení a môže používať materiály až do 220 °C alebo vyšších tried.

Typy krytov 500kva distribučného transformátora elektrickej energie zahŕňajú vetrané kryty NEMA 1 vhodné pre vnútorné suché prostredie, kryty NEMA 3R s krytmi odolnými proti dažďu vhodné do vonkajšieho/vlhkého prostredia a plne uzavreté kryty vhodné do prachotesných, vlhkých, korozívnych alebo nebezpečných priestorov.

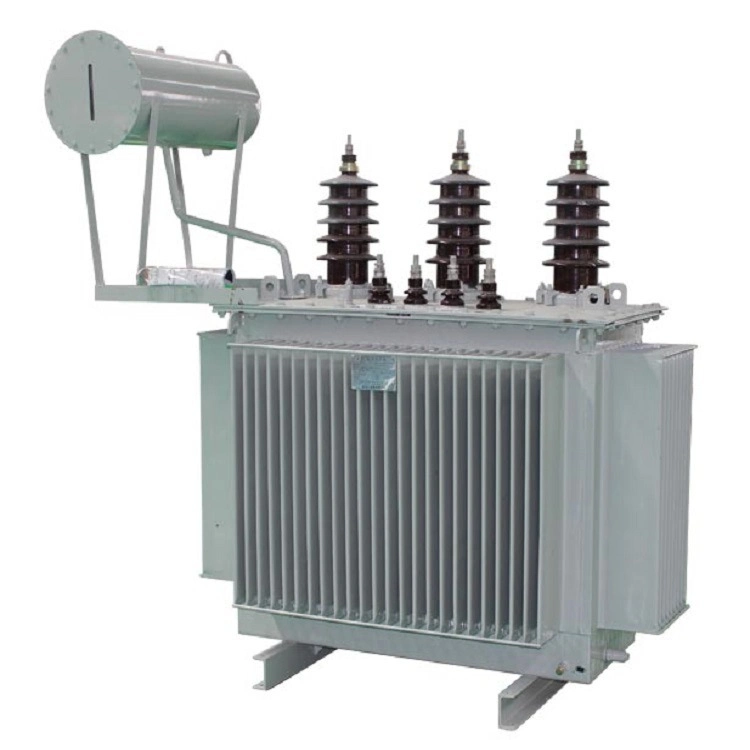

500kva Distribution Electric Power Transformer

Technický parameter:

Názov produktu	500kva distribučný transformátor elektrickej energie
Vysoký tlak (KV)	10 KV
Vysokotlakový rozsah kohútika (%)	±5 /±2 × 2,5 %
Nízky tlak (KV)	0,4 KV
Symbol pripojenia	Dyn11, YNyn0
Strata jadra (W)	646 až 680 W
Strata vinutia (W)	4,2 až 6,9 kW
Vzrušujúci prúd (%)	≤ 0,8 %
Impedancia skratu (%)	4,5 % až 6,5 %
Certifikáty	CE, ISO 9001
Nárast teploty (℃)	150 ℃, 115 ℃ alebo 80 ℃

Prečo nepoužiť ako jadro celý kus kremíkovej ocele namiesto toho, aby ste ho spracovali na plech?

Je to preto, že jadro podobné plechu môže znížiť iný typ straty železa "strata vírivým prúdom". Keď funguje 500kva distribučný transformátor elektrickej energie, v cievke je striedavý prúd a magnetický tok, ktorý vytvára, je prirodzene striedavý. Tento meniaci sa magnetický tok generuje indukovaný prúd v železnom jadre. Indukovaný prúd generovaný v železnom jadre cirkuluje v kruhovom vzore v rovine kolmej na magnetický tok, preto sa nazýva vírivý prúd. Strata vírivých prúdov tiež spôsobuje zahrievanie železného jadra.

Na zníženie strát vírivými prúdmi je železné jadro 500kva distribučného transformátora elektrickej energie vyrobené naskladaním vzájomne izolovaných plechov z kremíkovej ocele, takže vírivý prúd prúdi v úzkom, predĺženom obvode cez menší prierez, čím sa zvyšuje odpor na dráhe vírivých prúdov. Kremík v kremíkovej oceli zároveň zvyšuje merný odpor materiálu, ktorý tiež zohráva úlohu pri znižovaní vírivých prúdov.

Pre 500kva distribučné jadrá transformátora elektrickej energie sa vo všeobecnosti vyberajú za studena valcované silikónové oceľové plechy s hrúbkou 0,35 mm. Podľa veľkosti požadovaného jadra sa rozreže na dlhý plát. Teoreticky, na zníženie vírivých prúdov, čím tenší je plech z kremíkovej ocele a čím užšie sú prekrývajúce sa pásy plechu, tým lepší je účinok. To nielen znižuje straty vírivými prúdmi, znižuje nárast teploty, ale tiež šetrí materiál plechov z kremíkovej ocele.

Pri výrobe jadier transformátorov z kremíkového oceľového plechu však nie je založené len na vyššie uvedených priaznivých faktoroch, pretože výroba železného jadra týmto spôsobom výrazne predĺži pracovný čas a zníži efektívny prierez železného jadra. Preto pri výrobe jadier transformátorov s plechmi z kremíkovej ocele je potrebné zvážiť konkrétnu situáciu, zvážiť klady a zápory a zvoliť optimálnu veľkosť.
