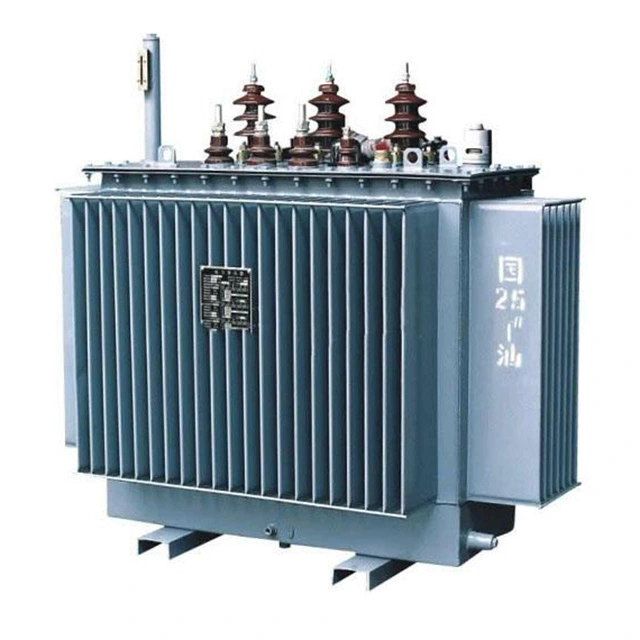

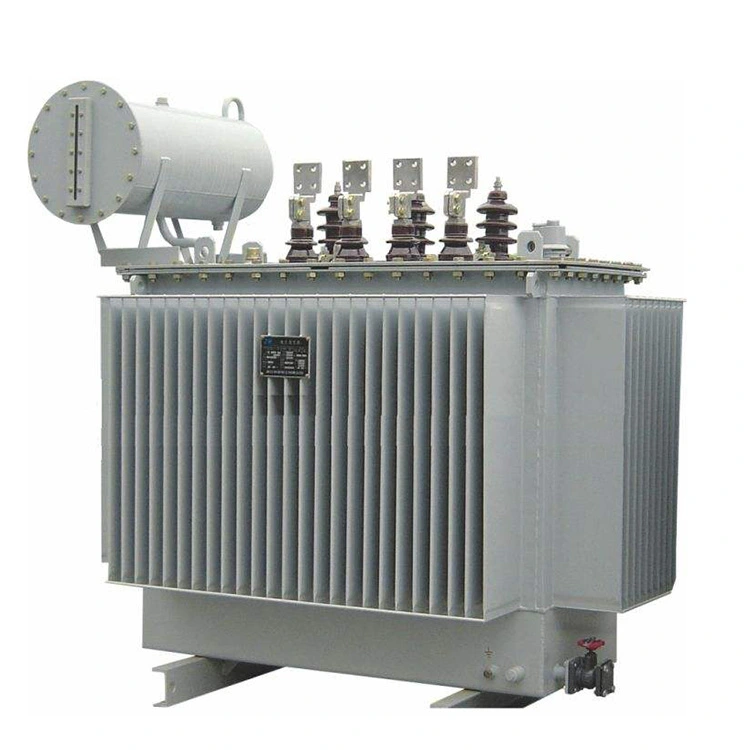

Elektrický 3-fázový transformátor 10kv 400kva

Elektrický 3-fázový 10kv 400kva napájací transformátor sa skladá hlavne z komponentov, ako sú jadro, vinutia, olejová nádrž, chladiace zariadenie a ochranné zariadenie. Všetky jadrá majú štruktúru typu jadra a štruktúra typu jadra zvyčajne používa proces prekrývania. Vinutia sú súčasťou obvodu trojfázového napájacieho transformátora.

Vysokonapäťové a nízkonapäťové priechodky trojfázového 10kv 400kva výkonového transformátora sú porcelánové izolované trubice obsahujúce vodiče. Používajú sa na upevnenie a izoláciu pripojovacích a vývodových koncov primárneho a sekundárneho vinutia transformátora.

Olejová nádrž sa skladá z telesa nádrže, krytu nádrže, zariadenia na odvádzanie tepla a vypúšťacieho ventilu oleja. Jeho hlavnými funkciami je integrácia transformátora do celku a zabezpečenie odvodu tepla. Vo vnútri sú vinutia, jadro a transformátorový olej.

Olej 3-fázového 10kv 400kva výkonového transformátora má nielen funkcie cirkulačného chladenia a odvodu tepla, ale má aj izolačný účinok. Medzi vinutiami a telom nádrže (stenami nádrže a dnom nádrže) je určitá vzdialenosť, ktorá je izolovaná izolačnou vrstvou oleja v nádrži.

Rúrka odolná proti výbuchu, jej funkciou je zabrániť výbuchom v palivovej nádrži. Prepínač odbočiek sa používa na zmenu počtu závitov vinutia transformátora na nastavenie výstupného napätia transformátora. Metóda 3-fázového 10kv 400kva výkonového transformátora regulujúceho napätie je nastaviť odbočky na jednom z jeho vinutí, odstrániť alebo pridať časť závitov vo vinutí, čím sa zmení počet závitov a dosiahne sa účel zmeny pomeru napätia.

Technický parameter:

Otázka: Ako jadro 3-fázového 10kv 400kva výkonového transformátora odvádza teplo?

Odpoveď: Počas normálnej prevádzky transformátora jadro generuje teplo v dôsledku straty železa. Čím väčšia je hmotnosť a objem jadra, tým viac tepla produkuje. Teplota transformátorového oleja nad 95 stupňov je náchylná na starnutie, takže povrchová teplota jadra by sa mala udržiavať čo najviac pod touto teplotou. To si vyžaduje, aby štruktúra odvádzania tepla jadra rýchlo odvádzala teplo jadra. Štruktúra rozptylu tepla má hlavne zväčšiť povrch jadra na odvádzanie tepla. Odvod tepla jadra zahŕňa hlavne odvod tepla olejovým kanálom a odvod tepla vzduchovým kanálom jadra.

Vo veľkokapacitných olejových transformátoroch sú olejové kanály často umiestnené medzi lamelami jadra, aby sa zvýšil efekt rozptylu tepla. Olejové kanály sú dvoch typov: jeden je rovnobežný s plechmi z kremíkovej ocele a druhý je kolmý na plechy. Druhé usporiadanie má lepší účinok na odvod tepla, ale štruktúra je zložitejšia.

V suchých transformátoroch je jadro chladené vzduchom. Aby sa zabezpečilo, že teplota jadra neprekročí povolenú hodnotu, sú v stĺpoch a strmeňoch železného jadra často inštalované vzduchové kanály.
