22kv Výkonový transformátor 1000kva ponorený do oleja

Wenzhou Xifa Electric Power Equipment Co., Ltd. je zdrojová továreň špecializujúca sa na výrobu transformátorov, ktorá sa už mnoho rokov intenzívne zaoberá výrobou a obchodovaním s transformátormi. Konštrukcia 22kv výkonového transformátora 1000kva ponorená do oleja využíva vysokokvalitné plechy a jadrá z kremíkovej ocele, čo má za následok nižšie straty a stabilnejší výkon. Plne vyhovuje medzinárodným štandardom. Zároveň ponúkame prispôsobené riešenia a máme výraznú cenovú výhodu pre priame dodávky z továrne.

Odoslať dopyt

Popis produktu

Jadro 22kv výkonového transformátora 1000kva ponoreného do oleja je vyrobené z feritového magnetického jadra s vysokou magnetickou absorpciou orientovaného za studena valcovaného za studena. Jadro je s plne naklonenou spojovou štruktúrou laminovaných jadier. Stĺp jadra má viacúrovňový stupňovitý kruhový prierez a strmeň a jadro majú rovnakú plochu prierezu.

22kv napájací transformátor 1000kva olejová nádrž má olejovú nádrž zloženou z vlnitých stien. Vnútro je natreté prachotesnou farbou a vrstva farby je pevná. Zvlnený chladič má chladiaci účinok a svojou húževnatosťou dokáže kompenzovať zmeny hmotnosti transformátorového oleja spôsobené reguláciou teploty prostredia.

Utesnený transformátor preto nemá nádrž na olej, čím sa znižuje celková relatívna výška transformátora. Po zabalení 22kv napájacieho transformátora 1000kva olejového ponoru sa použije technológia spracovania vákuovej olejovej náplne, ktorá úplne odstráni vlhkosť z transformátora a transformátorový olej sa nedostane do kontaktu so vzduchom.

To účinne bráni vniknutiu vody a kyslíka do transformátora a spôsobuje neustále zhoršovanie izolácie transformátora. Transformátorový olej pravdepodobne starne, takže nie je potrebné vykonávať pravidelné testy vzoriek oleja.

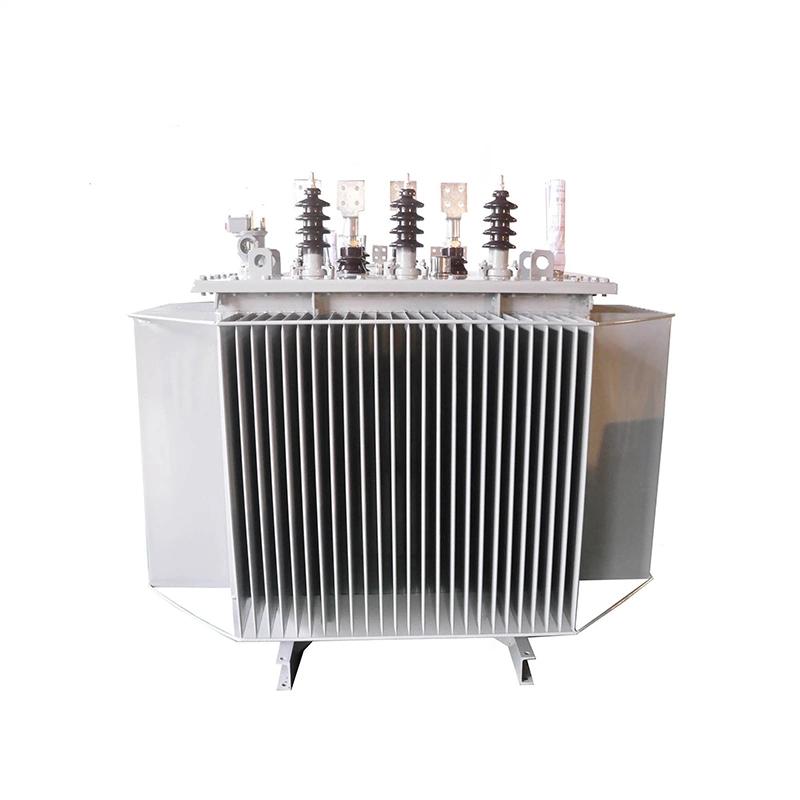

22kv Power Transformer 1000kva Oil Immersed

22kv napájací transformátor 1000kva olejový ponorný technický parameter:

Menovitý výkon:	1000 kva
Primárne napätie:	22 kv
Sekundárne napätie:	0,4 kv
Počet fáz:	3 fáza
Stupeň teploty izolácie:	Trieda A (105°C) / Trieda F (155°C) ako voliteľný výber
Po	≤ 1150 W
Pk 75 °C	≤9200 W
Impedancia poruchy	5%

Prečo je železné jadro 22kv výkonového transformátora 1000kva ponoreného do oleja uzemnené?

Keď výkonový transformátor funguje normálne, železné jadro musí mať spoľahlivý uzemňovací bod. Bez uzemnenia by plávajúce napätie medzi železným jadrom a zemou spôsobilo prerušovaný prierazný výboj medzi železným jadrom a zemou. Akonáhle je železné jadro uzemnené len v jednom bode, je vylúčená možnosť vytvorenia plávajúceho potenciálu na železnom jadre. Keď však železné jadro má viac ako jeden uzemňovací bod, nerovnomerný potenciál medzi železnými jadrami vytvorí cirkulujúci prúd medzi uzemňovacími bodmi, čo spôsobí prehriatie vo viacerých uzemňovacích bodoch železného jadra. To môže viesť k viacbodovej poruche uzemnenia, kde dôjde k skratu železného jadra, čo vedie k zvýšeným stratám železa, čo vážne ovplyvňuje výkon a normálnu prevádzku transformátora a môže dokonca spôsobiť vypnutie v dôsledku pôsobenia silného plynu.

Spálené a roztavené lokálne železné jadro môže spôsobiť skrat medzi železnými trieskami, zvýšiť stratu železa a vážne ovplyvniť výkon a normálnu prevádzku transformátora, čo si vyžaduje výmenu kremíkových oceľových plechov železného jadra na opravu. Preto 22kv napájací transformátor 1000kva ponorený do oleja nesmie mať viacero uzemňovacích bodov; môže mať a musí mať práve jeden uzemňovací bod.
