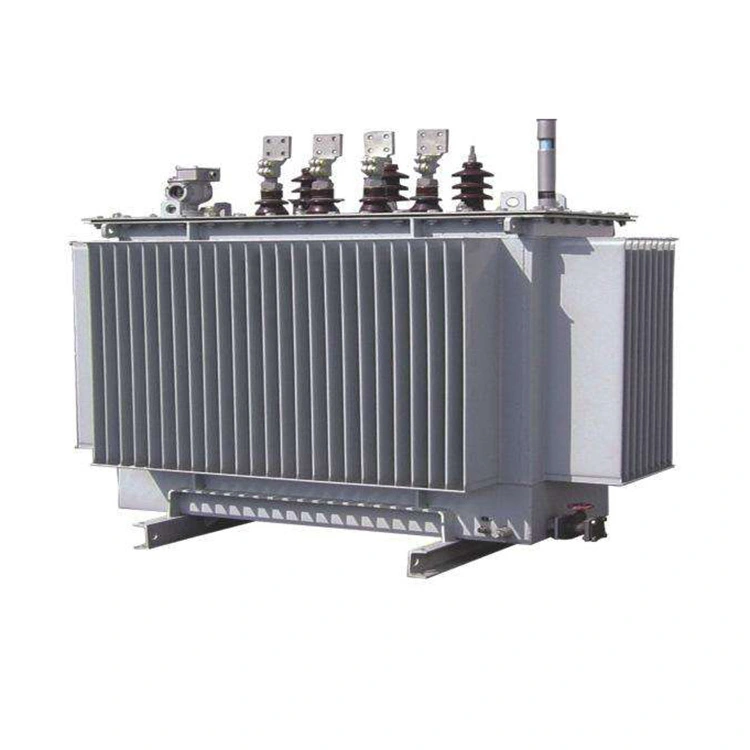

10kv 1600kva výkonový transformátor ponorený do oleja

Wenzhou Xifa Electric Power Equipment Co., Ltd., so sídlom vo Wenzhou, provincia Zhejiang, je vynikajúci výrobca transformátorov známy svojou spoľahlivosťou. Už takmer 20 rokov poskytujeme vysokokvalitné transformátory za rozumnú cenu vládnym a osobným projektom na celom svete, čím sme si získali povesť excelentnosti. Spoločnosť zaviedla pokročilé technológie z domácich aj medzinárodných zdrojov, použila najnovšie materiály a optimalizovala dizajn na výrobu 10kv 1600kva olejového transformátora. Vďaka tomu je štruktúra produktu rozumnejšia, čo výrazne zvyšuje elektrickú pevnosť, mechanickú pevnosť a schopnosť odvádzať teplo produktu.

Odoslať dopyt

Popis produktu

Jadro 10kv 1600kva olejového transformátora je vyrobené naskladaním vysokokvalitných za studena valcovaných silikónových oceľových plechov. To výrazne znižuje stratu bez záťaže a prúd bez záťaže. Jadro je zviazané, aby sa zabezpečila jeho tesnosť a minimalizovala hlučnosť. Vysokonapäťové aj nízkonapäťové vinutia sú navinuté z bezkyslíkatej medi. Nízkonapäťové vinutie má dvojitú alebo štvoršpirálovú štruktúru, zatiaľ čo vysokonapäťové vinutie má viacvrstvovú valcovú štruktúru.

Prepojenie výkonového transformátora 10kv 1600kva využívajúceho technológiu Dyn11, ktorá znižuje vplyv harmonických na elektrickú sieť a zlepšuje kvalitu napájania. Má plne utesnenú štruktúru, ktorá predlžuje životnosť.

10kv 1600kva olejový transformátor je bezúdržbový a skutočný nameraný hluk je nižší ako štandard. Na rozdiel od bežných olejových transformátorov plne utesnené transformátory nevyžadujú olejovú nádrž. Zmeny objemu oleja je možné automaticky upraviť a kompenzovať elasticitou vlnitých dosiek v olejovej nádrži.

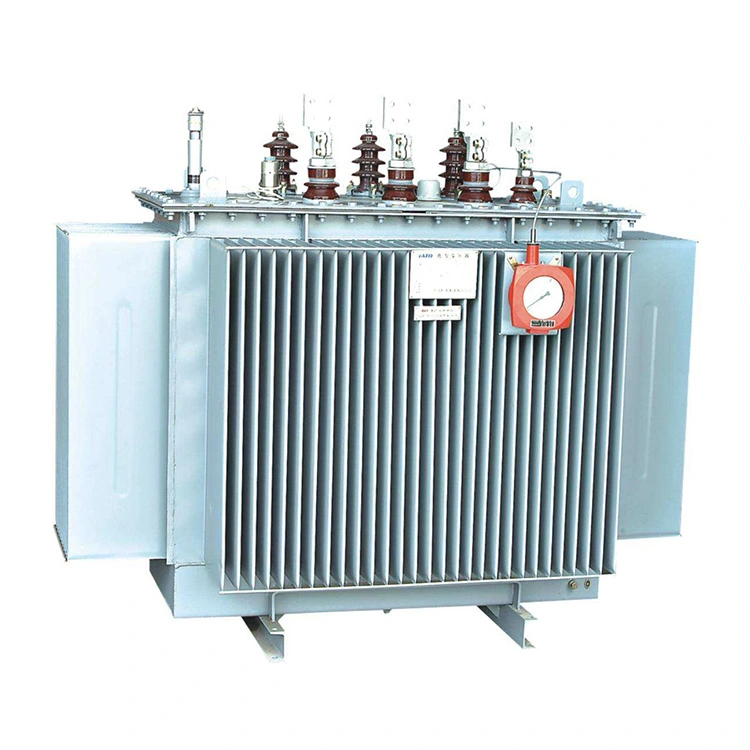

10kv 1600kva Oil Immersed Power Transformer

Technický parameter:

Názov produktu	10kv 1600kva olejový napájací transformátor
Vysoký tlak (KV)	10 KV
Vysokotlakový rozsah kohútika (%)	±5 / ±2 × 2,5 %
Nízky tlak (KV)	0,4 KV
Vektorový symbol skupiny	Dyn11/Yyn0
ŽIADNA strata zaťaženia (W)	1640 W
Strata zaťaženia (W)	14500 W
ŽIADNY záťažový prúd (%)	0,8 %
Impedancia skratu (%)	4,5 %

Vlastnosti výkonového transformátora 10kv 1600kva ponoreného do oleja

1.Jej jadro je vyrobené stohovaním orientovaných plechov z kremíkovej ocele s hrúbkou 0,18 až 0,3 milimetra pomocou procesov lisovania a strihania, čo zaisťuje dobrú stabilitu.

2.Cievka je vyrobená z čistej medi. Pre vysokonapäťové obvody sa používa polyimidový smaltovaný drôt; zatiaľ čo pre nízkonapäťové obvody sa používa bezkyslíkový medený drôt alebo medená fólia na zlepšenie odolnosti proti skratu.

3."Použitie symbolu pripojenia 'Dyn11' môže zabrániť vplyvu vyšších harmonických. Účinne odoláva vplyvu nekompenzovaného zaťaženia a zlepšuje kvalitu napájania."

4. 10kv 1600kva olejový napájací transformátor používa vákuové vstrekovanie oleja na odstránenie vzduchových bublín z jadra, čím sa zaisťuje stabilita izolačného výkonu.

5. Transformátor prechádza prísnymi kontrolami pred opustením továrne a plne vyhovuje normám IEC a ISO.

Výrobný proces a štruktúra plne utesnených transformátorov ponorených do oleja sa líšia od bežných transformátorov ponorených do oleja.

(1) Telo plne utesneného transformátora ponoreného do oleja je naplnené vákuovým olejom, ktorý úplne odstráni vlhkosť a vzduch z izolačných materiálov, čím sa zabezpečí dlhodobá prevádzková životnosť transformátora.

(2) Pre plne utesnené 10kv 1600kva olejové výkonové transformátory má olejová nádrž vlnitú nádrž alebo skladacie zariadenie na odvod tepla a olejová nádrž je vylúčená. Zmena objemu oleja je kompenzovaná elasticitou olejovej nádrže.

Pretože telo plne utesneného transformátora ponoreného do oleja je izolované od vzduchu, nedochádza ku kontaktu medzi olejom a vzduchom, takže izolácia nezvlhne a rýchlosť starnutia sa výrazne zníži. Výsledkom je zlepšenie spoľahlivosti a životnosti transformátora. Pred prevádzkou nie je potrebná kontrola, takže používatelia môžu ušetriť náklady.
