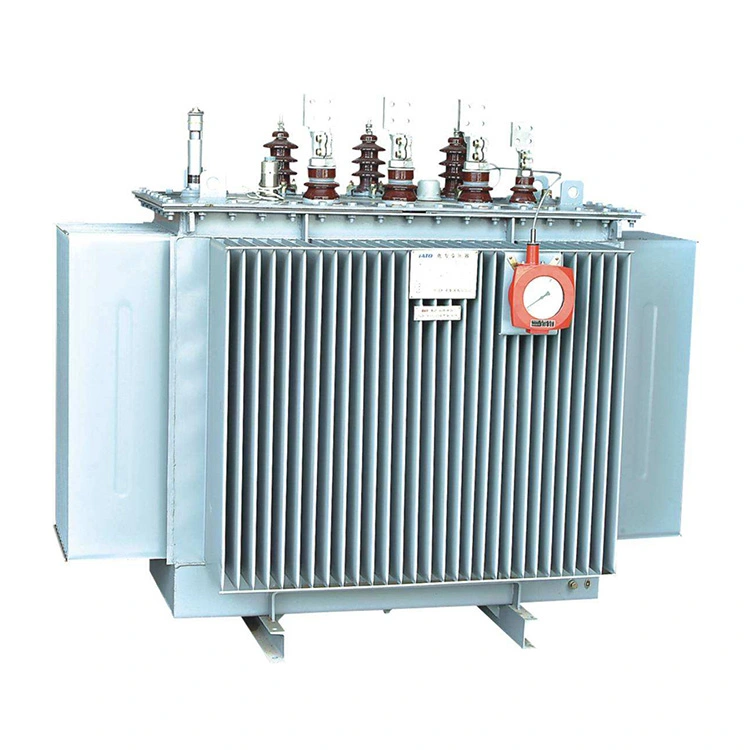

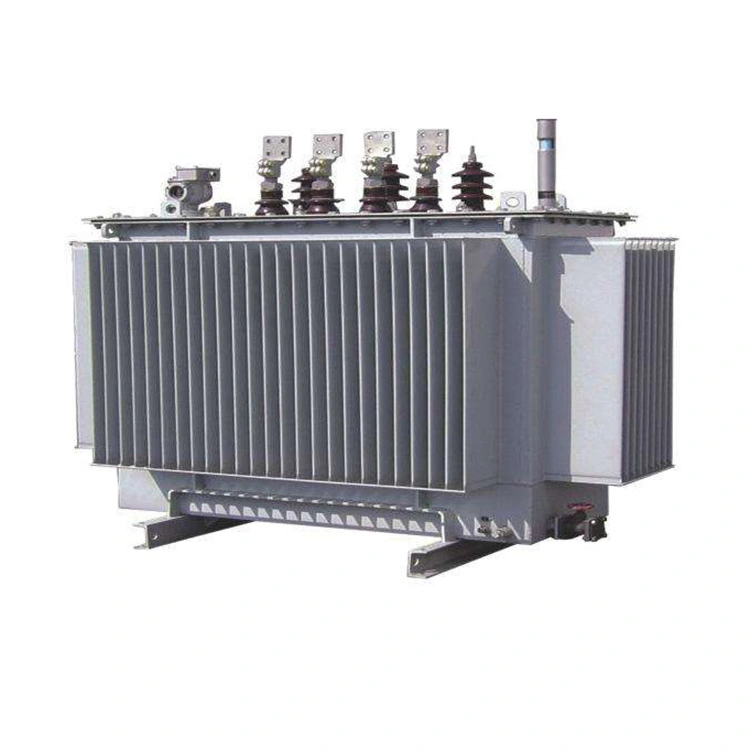

11kv 1000 Kva pri zaťažení transformátora s výmenou odbočiek

Všetky jadro 11kv 1000 kva výkonového transformátora s prepínaním odbočiek používa vysokokvalitné plechy z kremíkovej ocele valcované za studena. Konštrukcia je plne naklonená a bez otvorov a jadro je viacúrovňového stupňovitého tvaru s tromi alebo piatimi švami. Strata vzduchu a hlučnosť sú nízke. Valcované jadro je priamo valcované pomocou špeciálneho zariadenia, bez švov, čím sa znižuje magnetický odpor a výsledkom je nízka strata vzduchu.

Vinutia používajú vysokokvalitný medený drôt. Vyrábajú sa ťahaním bezkyslíkových medených tyčí alebo medených cievok. Jeho formy zahŕňajú valcové, nové špirálové a delené typy atď., čo zaisťuje, že napájací transformátor 11kv 1000 kva pri záťaži má dostatočnú elektrickú pevnosť, mechanickú pevnosť a kapacitu odvádzania tepla.

Olejová nádrž je vyrobená z vysokokvalitných oceľových plechov zvarených dohromady. Komponenty na odvod tepla používajú chladiče čipového typu, expanzné chladiče alebo olejové nádrže z vlnitej lepenky. Olejová nádrž podlieha spoľahlivým testom tesnenia v továrni. Po kyselinovom umytí a fosfátovaní vnútorného a vonkajšieho povrchu sa napájací transformátor 11kv 1000 kva so záťažovým prepínačom natrie tromi základnými a jedným povrchovým náterom, ktorý je odolný voči korózii a zároveň je elegantný.

Technická špecifikácia:

Otázka: Prečo sa plechy z kremíkovej ocele používajú ako jadro 11kv 1000 kva výkonových transformátorov s prepínačom záťaže?

Odpoveď: Bežné jadrá transformátorov sú zvyčajne vyrobené z plechov z kremíkovej ocele. Kremíková oceľ je typ ocele s obsahom kremíka s obsahom kremíka od 0,8 % do 4,8 %. Použitie kremíkovej ocele ako jadra transformátora je spôsobené tým, že samotná kremíková oceľ je vysoko magnetický materiál. V cievke pod napätím môže generovať veľkú intenzitu magnetickej indukcie, čím sa zníži objem transformátora.

Vieme, že v skutočnosti 11kv 1000 kva výkonový transformátor s prepínaním odbočiek pri záťaži pracuje v podmienkach striedavého prúdu. Strata výkonu sa vyskytuje nielen v odpore cievky, ale je prítomná aj v železnom jadre v dôsledku striedavého elektromagnetického vplyvu. Strata výkonu v železnom jadre sa zvyčajne nazýva "strata železa" a je spôsobená dvoma dôvodmi: jedným je "strata hysterézy" a druhým je "strata vírivým prúdom".

Hysterézna strata je strata železa generovaná jadrom počas magnetizácie v dôsledku javu hysterézy. Veľkosť tejto straty je úmerná ploche uzavretej magnetickou hysteréznou slučkou materiálu. Magnetická hysterézna slučka z kremíkovej ocele je úzka, takže jej použitie ako jadra transformátora vedie k menšej hysteréznej strate, čo výrazne znižuje stupeň ohrevu.

Medzitým v dôsledku prítomnosti kremíkových prvkov môže kremíková oceľ výrazne zvýšiť odpor materiálu železného jadra, účinne potláča indukované vírivé prúdy generované striedavým magnetickým poľom v železnom jadre a výrazne znižuje straty vírivými prúdmi.

Vrstvená a naskladaná štruktúra plechov z kremíkovej ocele v kombinácii s ich vlastnými nízkostratovými charakteristikami umožňuje železnému jadru výkonového transformátora s prepínaním odbočiek 11kv 1000 kva, aby malo nižší nárast teploty v podmienkach striedavého prúdu s frekvenciou napájania a fungovalo energeticky efektívnejšie a stabilnejšie.
