Padmountovaný transformátor 100 Kva 13,8 Kv

Wenzhou XiFa Electric Power Equipment Co., Ltd je spoločnosť zaoberajúca sa hlavne výrobou transformátorov. Založila profesionálny technický tím a má kvalifikovaných pracovníkov. Stojanový transformátor 100 kva 13,8 kv bol navrhnutý a vyvinutý s použitím pokrokovej technológie a vysoko kvalitných materiálov. Prešiel rôznymi protokolmi o typových skúškach a vyhovuje medzinárodným normám, ako je IEC. Tento transformátor vám môže poskytnúť bezpečnú a spoľahlivú službu po dlhú dobu a môže splniť vaše ekonomické a efektívne požiadavky znížením strát.

Odoslať dopyt

Popis produktu

Menovitý výkon tohto podložného transformátora 100 kva 13,8 kv je chladený systémom ONAN. Primárne napätie je 13,8 kV a rozsah odbočky je ±2*2,5% (NLTC). Sekundárne napätie je možné prispôsobiť a zvoliť. Tvoria vektorovú skupinu Dyn11.

Navrhnutý pokročilou technológiou a využíva vysoko kvalitné materiály a komponenty, čím zaisťuje podložkovému transformátoru 100 kva 13,8 kv spoľahlivú kvalitu a dlhú prevádzkovú dobu. Zariadenie je starostlivo vyrobené z vysoko permeabilných orientovaných kremíkových oceľových plechov, vysoko čistých vodivých vinutí, izolačných materiálov odolných voči starnutiu a odolných utesnených komponentov. Kvalita základných komponentov je prísne kontrolovaná, aby sa zabezpečila stabilita celého stroja od zdroja.

Vďaka vynikajúcej odolnosti voči elektrickému šoku a korózii z vlhkosti má transformátor 100 kva 13,8 kv namontovaný na podložke vynikajúci izolačný výkon. Dokáže sa prispôsobiť rôznym vonkajším klimatickým podmienkam. Počas prevádzky má nízke vibrácie a nízky hluk a strata bez zaťaženia a strata zaťaženia sú dobre kontrolované, čo vedie k dobrým úsporám energie a zníženiu spotreby.

Mechanická konštrukcia podložkového transformátora 100 kva 13,8 kv je stabilná a spoľahlivá, s úrovňou ochrany tesnenia, ktorá spĺňa normy. To účinne zabraňuje problémom s únikom oleja a spája ochranné a bezpečnostné prvky.

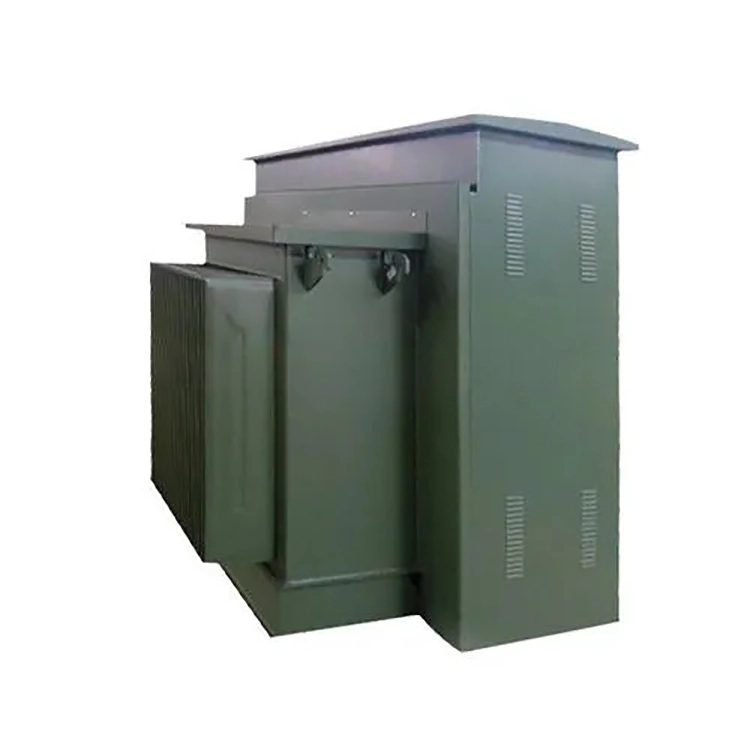

Padmounted Transformer 100 Kva 13 8 Kv

Technický parameter:

Názov produktu	podložný transformátor 100 kva 13,8 kv
Spôsob chladenia	ONAN
Primárne (VN) napätie	13,8 kV
Sekundárne (NN) napätie	120/240 V / 480 V / 600 V
Impedancia	1,5 % až 4 %
Rozmery	1200 x 965 x 910 mm
Bez straty zaťaženia	≤ 280 W
Strata zaťaženia	≤ 1010 W
Klepnite na položku Rozsah meniča	±2 × 2,5 %
Miera regulácie napätia	≤ 3 %
Trieda izolácie	VN:17kV, NN:1,2kV

Predpokladajme, že pri podložkovom transformátore 100 kva 13,8 kv, ktorý je v prevádzke, dôjde k trojfázovému kovovému skratu na nízkonapäťovom bočnom vývode transformátora, ale nevyhorela vysokonapäťová poistka a nevypol sa ani istič výstupu 13,8 kV predradenej rozvodne. aké sú možné príčiny tohto javu?

Skontrolujte niektorú z nasledujúcich situácií:

1. Či je menovitý prúd poistky príliš veľký, či poistka zostarla, ale nie je zlomená, alebo či je poistka a spojovací mechanizmus spínača záťaže zaseknutý.

2. Či je nastavenie nadprúdovej ochrany pre predradený istič príliš vysoké a hodnota skratového prúdu presne v ochrannej mŕtvej zóne.

3. Môže sa vyskytnúť vnútorná porucha transformátora 100 kva 13,8 kv namontovaného na podložke. Samotný transformátor už trpel skratom alebo poruchou jadra, čo malo za následok obmedzenie skratového prúdu na relatívne nízku hodnotu (ale stále oveľa vyššiu ako menovitý prúd), čo nestačí na okamžité roztavenie poistky, ale je dostatočné na to, aby spôsobilo nepretržité zahrievanie.

4. Skontrolujte, či je tento podložný transformátor 100 kva 13,8 kv pripojený v Dyn11 alebo Yyn0. Keď dôjde k trojfázovému skratu na strane nízkeho napätia, nastane situácia na strane vysokého napätia, keď prúd bezporuchových fáz výrazne nestúpne, čím sa zabráni aktivácii ochrany pred nulovou alebo zápornou sekvenciou.
