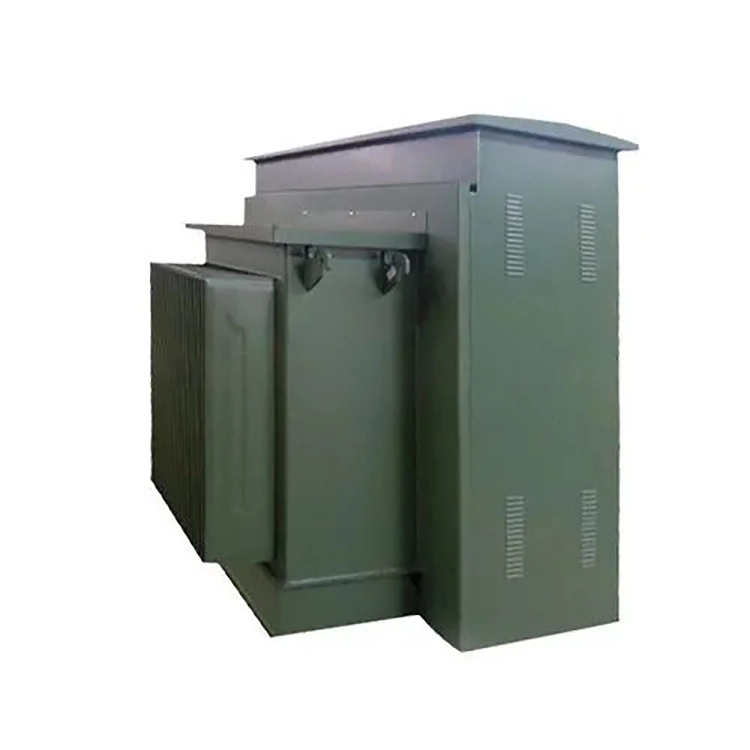

Výkonový transformátor namontovaný na podložke na minerálny olej 2,5 mva

Wenzhou XiFa Electric Power Equipment Co., Ltd je profesionálna výrobná základňa pre transformátory, špecializujúca sa na olejové ponorné transformátory S11/S13, transformátory suchého typu SCB a neštandardné špeciálne transformátory. Vďaka vynikajúcemu remeselnému spracovaniu a prísnej kontrole kvality sú výkonové transformátory namontované na podložke z minerálneho oleja 2,5 mva energeticky účinné, majú silnú nosnosť a sú vhodné pre rôzne scenáre spotreby energie. Podporujeme prispôsobené spracovanie a produkty sa predávajú do mnohých krajín po celom svete a môžu poskytovať vysokokvalitné napájacie zariadenia a sprievodné služby zákazníkom doma aj v zahraničí.

Odoslať dopyt

Popis produktu

Minerálny olej slúži ako izolačné a chladiace médium a je najtradičnejšou a najvyspelejšou voľbou izolačnej kvapaliny v priemysle výkonových transformátorov. Výkonový transformátor 2,5 mva namontovaný na podložke na minerálny olej má teda vynikajúcu elektrickú izoláciu, dobrú tepelnú vodivosť a výhody z hľadiska nákladov. V porovnaní s alternatívnymi izolačnými kvapalinami, ako sú prírodné estery, má minerálny olej síce nižší bod vznietenia, ale má lepšiu tekutosť pri nízkych teplotách a vyššiu spoľahlivosť v chladných oblastiach počas prevádzky.

Zásuvný transformátor podporuje dva typy vstupného vedenia: Prvým je kruhový sieťový napájač, ktorý je vybavený dvoma sadami primárnych priechodiek (celkom 6, pre vstupné aj výstupné vedenia) a vnútorným štvorpolohovým spínačom záťaže. Môže pripojiť transformátor sériovo k okruhu kruhovej siete, čo umožňuje izoláciu porúch a nepretržitú údržbu. Pre túto konfiguráciu sa zvyčajne odporúča 2,5 mva napájací transformátor namontovaný na podložke na minerálny olej. Typ s radiálnym napájačom je vybavený iba jednou primárnou objímkou a poskytuje jednoriadkové napájanie s nižšou cenou, ale zodpovedajúcou zníženou spoľahlivosťou.

Skratová impedancia je dôležitým parametrom transformátora, ktorý priamo ovplyvňuje úroveň skratového prúdu systému a rýchlosť regulácie napätia. Typická hodnota impedancie výkonového transformátora namontovaného na podložke je 5,0 % až 7,5 % a konštrukčná cieľová hodnota je zvyčajne nastavená na 5,75 %. Impedancia 5,75 % znamená, že keď dôjde k trojfázovému skratu na sekundárnej strane, skratový prúd je približne 1/0,0575 menovitého prúdu, čo je približne 17,4-násobok menovitého prúdu. Ak si vezmeme ako príklad 400V stranu nízkeho napätia, menovitý prúd je približne 3608A a skratový prúd je približne 62,8kA, čo je v rozsahu, ktorý môže odolať rozvádzač stredného napätia.

Pri plnom zaťažení je pokles napätia približne 5,75 %, čo je prijateľné pre bežné priemyselné zaťaženia. Podľa normy IEC 60076 má výkonový transformátor 2,5 mva namontovaný na podložke na minerálny olej schopnosť skratu odolávať tepelným účinkom a účinkom dynamickej stability.

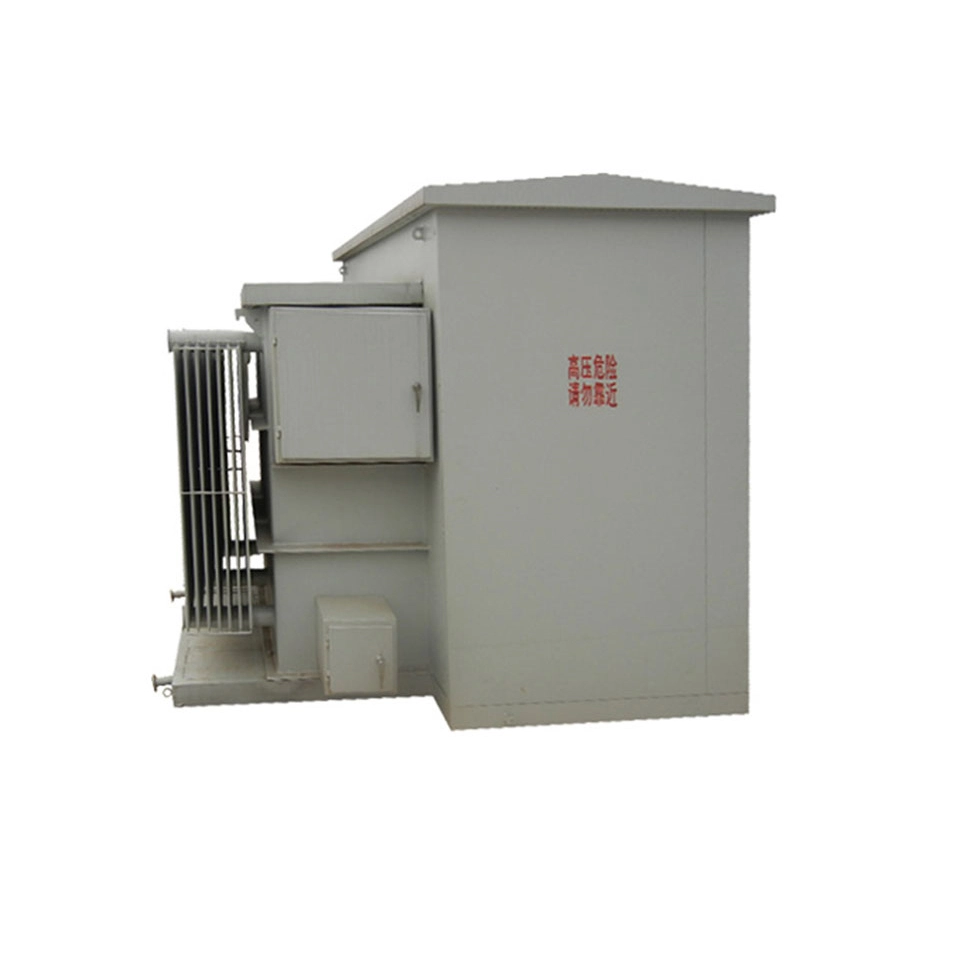

2 5mva Mineral Oil Pad Mounted Power Transformer

Technický parameter:

Názov produktu	Výkonový transformátor 2,5 mva namontovaný na podložke z minerálneho oleja
Frekvencia	50 Hz / 60 Hz
Primárne napätie	Bežné stupne: 12,47 kV, 13,8 kV, 24,94 kV, 34,5 kV
Sekundárne napätie	208Y/120 V, 480Y/277 V, 400Y/231 V, 600Y/347 V
Impedancia skratu	5,75 %
Spôsob chladenia	ONAN (štandardná konfigurácia) / ONAF (voliteľná aktualizácia)
No Load Loss	≤ 2700 W
Strata zaťaženia	≤ 15500 W až 26500 W

Otázka: Prečo je v prípade výkonového transformátora namontovaného na podložke z minerálneho oleja s výkonom 2,5 mva stále potrebné venovať pozornosť jeho strate bez zaťaženia, keď je dlhodobo prevádzkovaný pri nízkej záťaži alebo bez záťaže?

Odpoveď: Keďže strata naprázdno sa skladá hlavne z dvoch častí: Po prvé, strata hysterézy: strata energie generovaná, keď je železné jadro opakovane magnetizované v striedavom magnetickom poli. Po druhé, strata vírivými prúdmi: tepelné straty spôsobené cirkulačným prúdom indukovaným v železnom jadre striedavým magnetickým poľom.

Aj keď je sekundárna strana napájacieho transformátora úplne rozpojená alebo je v nezaťaženom stave, primárna strana stále spotrebováva konštantné množstvo straty bez záťaže. A strata bez záťaže vedie k kvantifikovateľným a neustále sa hromadiacim účtom za elektrinu. V prípade scenárov s dobou chodu nad 3 000 hodín by sa pri výbere modelu mali uprednostniť tie s nižšími stratami bez zaťaženia (ako je použitie orientovaných plechov z kremíkovej ocele s vysokou magnetickou vodivosťou alebo jadier z amorfnej zliatiny). Aj keď sa počiatočné obstarávacie náklady zvýšia o 15 až 20 %, rozdiel je možné do dvoch rokov vrátiť prostredníctvom úspory nákladov na elektrinu.
