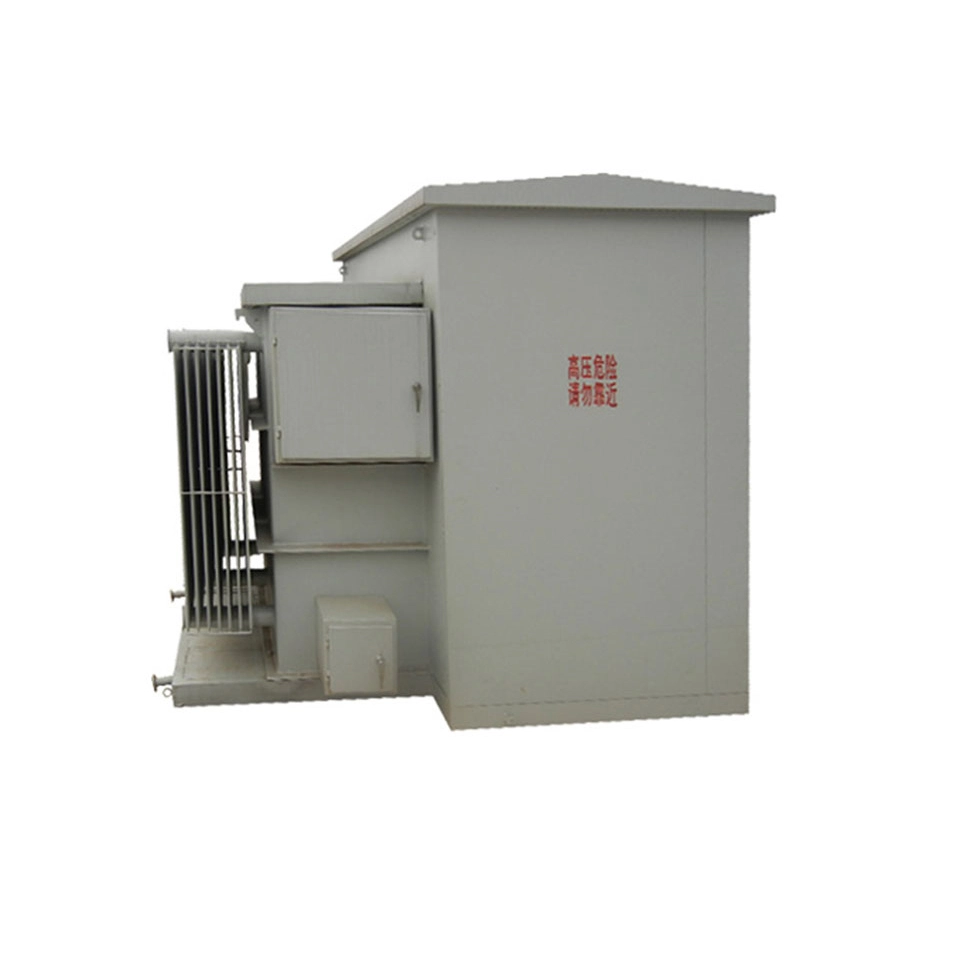

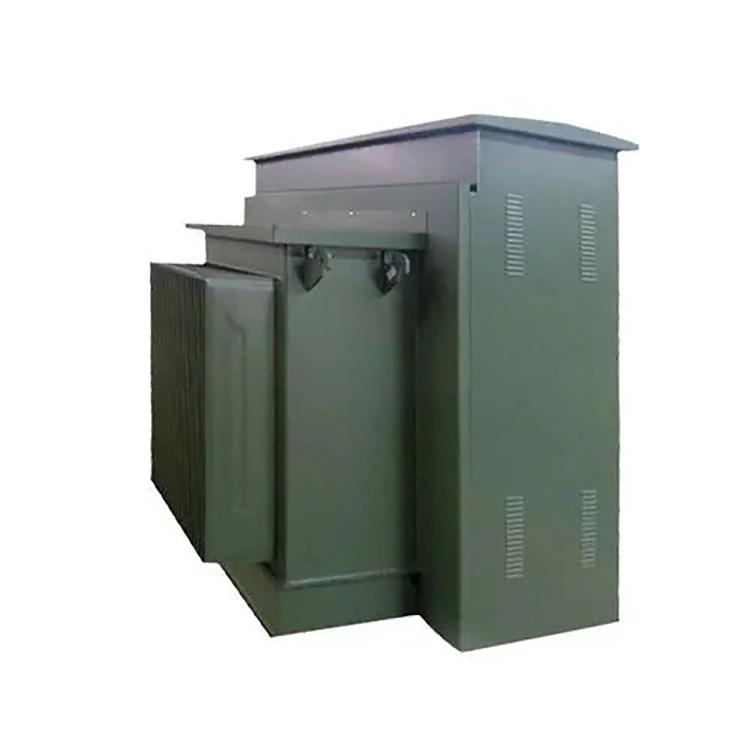

33 Jednofázový transformátor montovaný na podložku 0,4kv 1250kva

33 0,4kv 1250kva jednofázový podložný transformátor je špičkové riešenie špeciálne navrhnuté pre veľké podzemné energetické systémy. Je vybavený bezpečným krytom odolným voči poveternostným vplyvom a je vybavený pokročilými konfiguráciami bez elektrického kontaktu alebo živého kontaktu, ktoré maximalizujú bezpečnosť personálu a zabraňujú manipulácii na verejných miestach. Tento 33 0,4 kv 1250 kva jednofázový transformátor namontovaný na podložke  vyhovuje normám ANSI, IEEE a požiadavkám na energetickú účinnosť a dokáže premeniť maximálne 33 kV primárne napätie na flexibilné sekundárne napätia, čím poskytuje vynikajúce možnosti ochrany proti skratu a tichú prevádzku pre veľké obytné a komerčné aplikácie.

Technický parameter:

Prečo sa v tejto 33 jednofázovej aplikácii transformátora montovaného na podložku 0,4 kV 1250 kva zvyčajne používa 0,4 kV na strane nízkeho napätia namiesto iných úrovní napätia?

400 V (trojfázové) / 230 V (jednofázové) sú bežné úrovne napätia v štandardných nízkonapäťových distribučných systémoch IEC a sú široko používané v obytných, komerčných a ľahkých priemyselných aplikáciách. Pre zariadenia, ako sú nízkonapäťové rozvodné skrine, ističe a káble, sú vyspelé a majú vysoký pomer ceny a výkonu na úrovni 400 V. Jednofázové 230V dokáže priamo napájať bežné osvetlenie, zásuvky a domáce spotrebiče bez potreby dodatočného znižovania napätia.

0,4 kV sa môže typicky prenášať na vzdialenosť 200 až 500 metrov v rámci obytnej alebo obchodnej oblasti (spĺňajúc normálny pokles napätia ≤ 5 %). 1250 kVA sa často používa na väčších miestach zaťaženia, ako sú nákupné centrá, kampusy, zdravotné strediská, pričom transformátor je umiestnený v blízkosti strediska zaťaženia. Stačí 0,4kV a nie je potrebné vyššie napätie.

Keď sa na vytvorenie trojfázovej skupiny (celková kapacita 3750 kVA) použije troch takýchto 33 jednofázových transformátorov 0,4 kv 1250 kva, v porovnaní s použitím jedného trojfázového transformátora s rovnakou kapacitou. aké sú kľúčové rozdiely a bezpečnostné opatrenia z hľadiska rozloženia záťaže, uzemnenia neutrálneho bodu a konfigurácie ochrany?

Keď sa v trojfázovej konfigurácii použijú tri 33 0,4 kv 1250 kva jednofázové transformátory namontované na podložke, hlavný rozdiel oproti jednofázovému transformátoru s rovnakou kapacitou je takýto:

Rozloženie zaťaženia musí byť prísne vyvážené; inak preťaženie v určitej fáze spôsobí vážnu odchýlku v neutrálnom bode a nemôže byť kompenzované ako v trojfázovom transformátore vzájomnou interakciou magnetického poľa.

Po prvé, pre uzemnenie neutrálneho bodu musia byť nízkonapäťové neutrálne body troch 33 jednofázových transformátorov namontovaných na podložke 0,4 kv 1250 kva externe pripojené a potom uzemnené v jednom bode. V opačnom prípade sa pravdepodobne vyskytnú cirkulujúce prúdy a rozdiely zemného potenciálu. Naproti tomu neutrálne body troch fázových transformátorov sú vyvedené priamo vnútorne a sú jednoduché a spoľahlivé voči zemi.

Po druhé, pokiaľ ide o ochranu, každých 33 jednofázových transformátorov namontovaných na podložke 0,4 kv 1250 kva v jednofázovej skupine má svoju vysokonapäťovú stranu nezávisle nakonfigurovanú pomocou poistiek. V prípade poruchy v jednej fáze môžu byť ostatné dve fázy stále schopné dodávať energiu. Preto musí byť pridaný alarm zlyhania fázy a ochrana nulovej sekvencie musí byť špeciálne navrhnutá pre nízkonapäťovú stranu. Naproti tomu trojfázové transformátory majú zvyčajne jednotnú spúšť a koordinácia ochrany je jednoduchšia.

Celkovo je skupina 33 jednofázových transformátorov montovaných na podložku 0,4 kv 1250 kva flexibilná v expanzii, pohodlná pri preprave, ale má komplexnú ochranu, vyššie požiadavky na vyváženie zaťaženia a väčšie celkové náklady a podlahovú plochu. Je vhodný pre fázovú výstavbu alebo scenáre s jednofázovou záťažou ako hlavnou záťažou.
