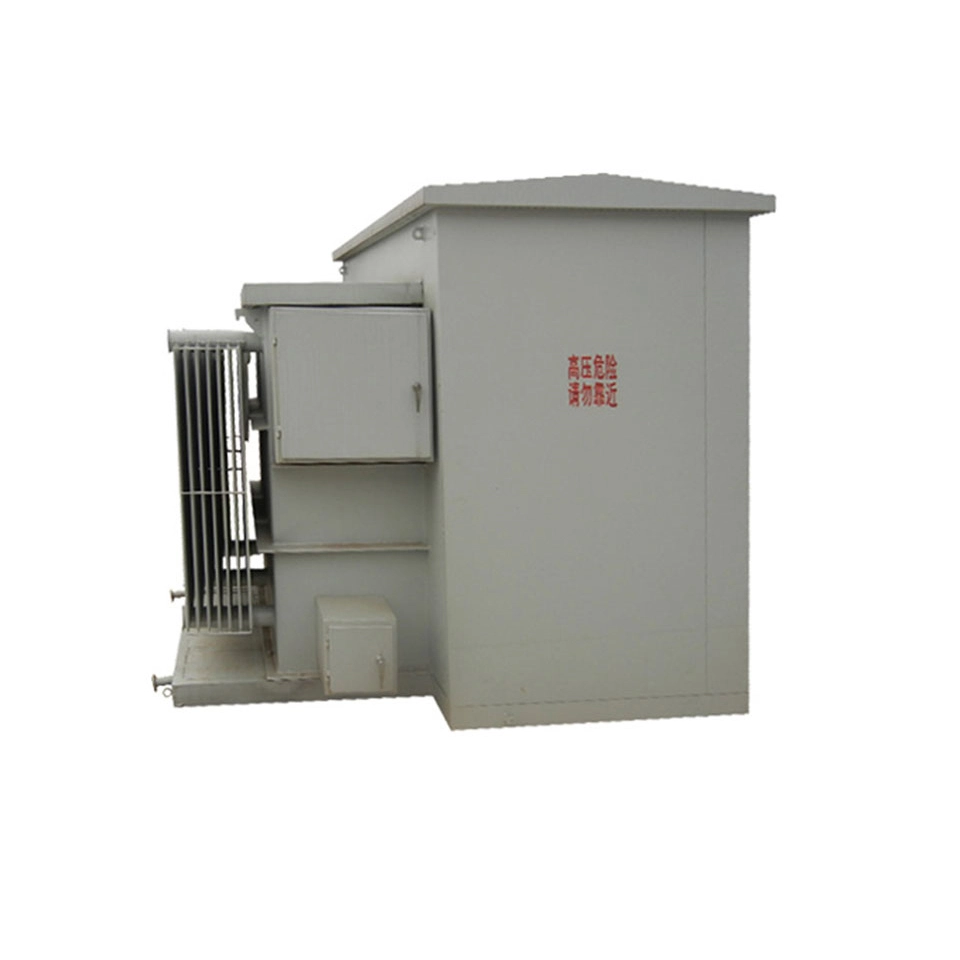

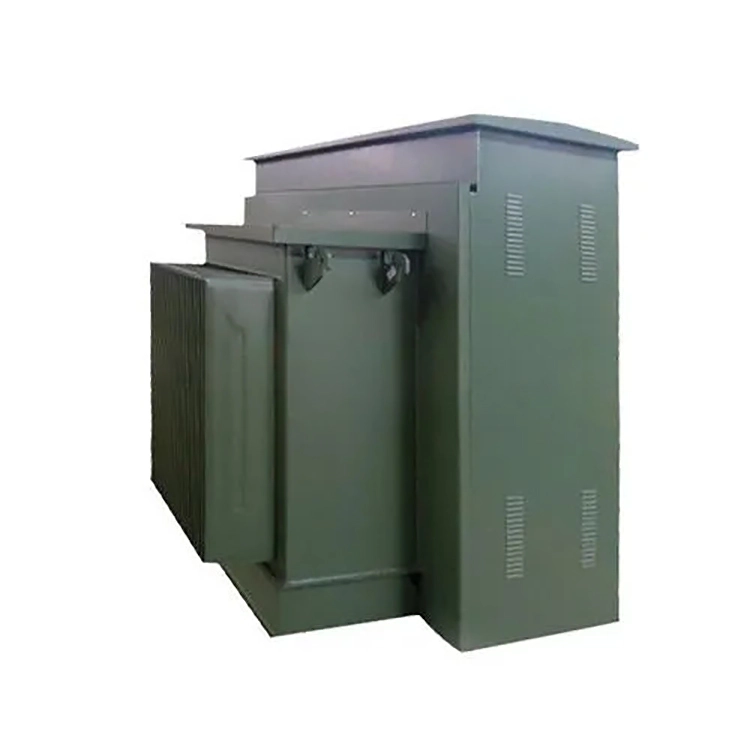

Olejom naplnený transformátor namontovaný na podložke 1000kva

Olejom naplnený podložný transformátor 1000 kva je trojfázový distribučný transformátor špeciálne navrhnutý pre vonkajšiu pozemnú inštaláciu s menovitou kapacitou 1 000 kva. Inštaluje sa priamo na prefabrikovaný betónový základ, nie je zavesený alebo zakopaný pod zemou. Železné jadro a vinutia sú úplne ponorené do izolačného oleja, pričom sa využíva vysoká dielektrická pevnosť a vlastnosti oleja odvádzajúce teplo na dosiahnutie elektrickej izolácie a tepelného manažmentu.

Plášť olejom naplneného transformátora 1000kva je vyrobený z vlnitej olejovej nádrže a povrch odvádzajúci teplo je zvýšený použitím vlnitých dosiek, čím sa dosiahne chladenie ONAN. Elastická vlastnosť vĺn môže absorbovať objemovú expanziu izolačného oleja spôsobenú teplotnými zmenami. Jeho plne utesnená štruktúra zaisťuje, že izolačný olej neprichádza do kontaktu s vonkajším vzduchom, čím účinne zabraňuje zhoršovaniu kvality oleja a starnutiu izolačných materiálov v dôsledku vnikania kyslíka a vlhkosti.

Celá konštrukcia transformátora 1000kva namontovaného na podložke s olejom sa skladá z troch samostatných oddelení: miestnosť vysokého napätia, miestnosť nízkeho napätia a miestnosť transformátora. Dvere miestnosti nízkeho napätia sú vybavené trojbodovým zámkom. Dvere miestnosti vysokého napätia je možné otvoriť až po otvorení dverí miestnosti nízkeho napätia, aby sa zabránilo prevádzke pod napätím na strane vysokého napätia. Vysokonapäťová aj nízkonapäťová strana sú vybavené uzemňovacími svorkami NEMA.

Pokiaľ ide o elektrickú a ochrannú konfiguráciu, tento olejový podložkový transformátor 1000kva podporuje rôzne skupiny pripojení, ako napríklad Dyn11, Yyn0, ktoré sú vhodné pre rôzne charakteristiky zaťaženia. Vysokonapäťová strana integruje dvojitú ochranu záťažového spínača a poistky a je vybavená tlakovým vypúšťacím ventilom, monitorovaním teploty oleja a hladiny oleja. Spĺňa normu energetickej účinnosti DOE 2016 s účinnosťou ≥ 99,2 % a je bezpečný a spoľahlivý.

Technický parameter

Priemyselný park má v úmysle kúpiť olejom naplnený podložný transformátor 1000 kva, ktorý bude napájať hlavne trojfázové asynchrónne motory, vodné čerpadlá a ďalšie energetické zariadenia. Trojfázové zaťaženie je v podstate vyvážené, ale prostredie na mieste je veľmi prašné a transformátor musí mať relatívne nízke počiatočné obstarávacie náklady. Mala by byť skupina pripojení uprednostnená ako Dyn11 alebo Yyn0? prečo?

Na základe porovnania výkonu by mala byť preferovanou voľbou skupina pripojenia Dyn11. Pokiaľ ide o schopnosť odolávať trojfázovej nevyváženosti, Dyn11 umožňuje, aby prúd v neutrálnom vedení dosiahol viac ako 75 % fázového prúdu, zatiaľ čo Yyn0 ho zvyčajne obmedzuje na 25 %; pokiaľ ide o potlačenie harmonických, vysokonapäťové bočné trojuholníkové spojenie Dyn11 môže poskytnúť cirkulačnú cestu pre tretiu harmonickú, čím sa účinne zabráni skresleniu tvaru vlny napätia, zatiaľ čo Yyn0 má relatívne priemernú schopnosť potlačenia; pokiaľ ide o jednofázový zemný poruchový prúd, Dyn11 generuje väčší poruchový prúd, ktorý reléová ochrana ľahšie spoľahlivo zistí a pôsobí, zatiaľ čo poruchový prúd Yyn0 je relatívne menší, čo sťažuje konfiguráciu ochrany.

Celkovo je Dyn11 vhodnejší pre scenáre zahŕňajúce moderné zmiešané záťaže, ako je LED osvetlenie, klimatizácie s premenlivou frekvenciou a nabíjacie batérie, zatiaľ čo Yyn0 je vhodný len pre trojfázové prísne vyvážené čisté energetické záťaže a projekty, ktoré sú vysoko citlivé na náklady. Preto bez zvláštnych obmedzení by skupina pripojení olejom naplneného transformátora 1000kva mala mať prioritu ako Dyn11.
