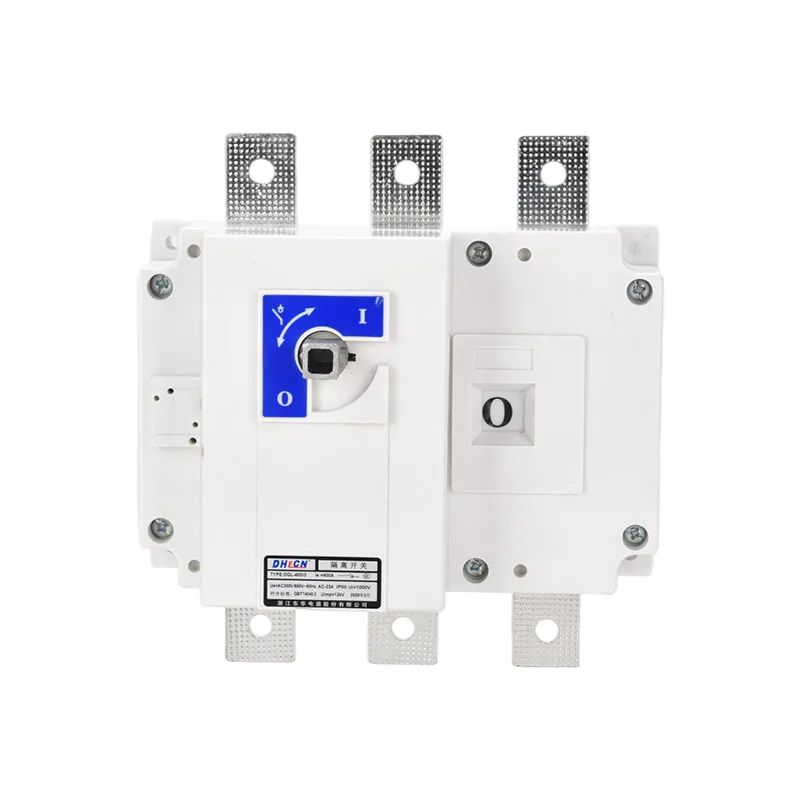

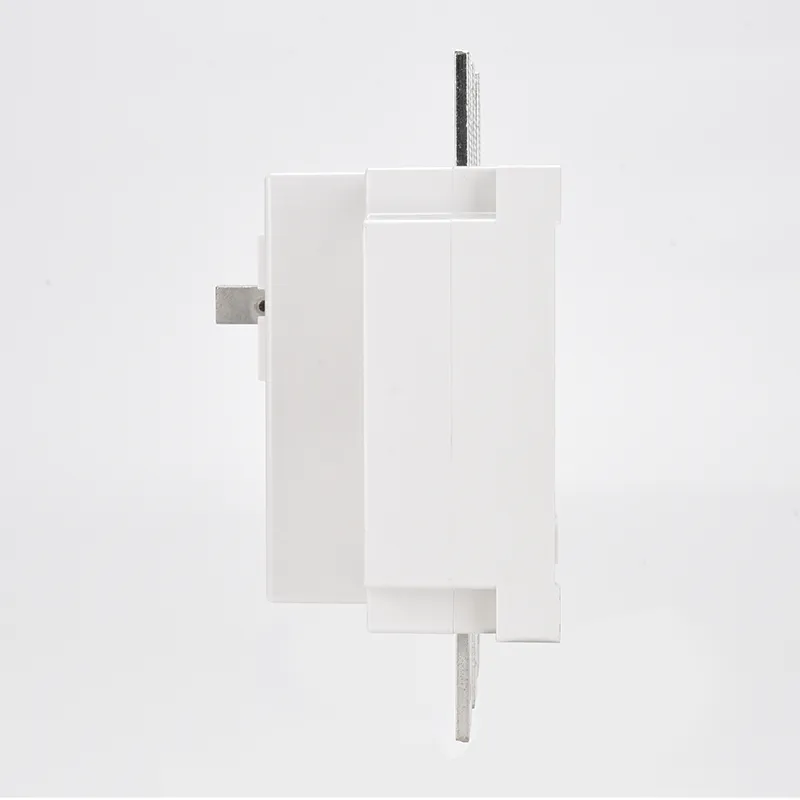

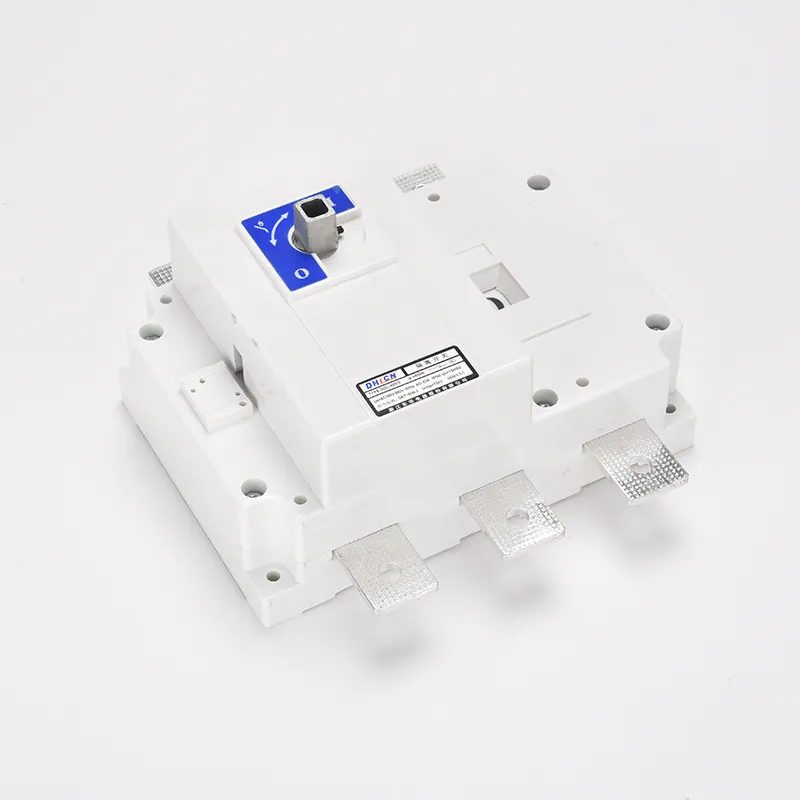

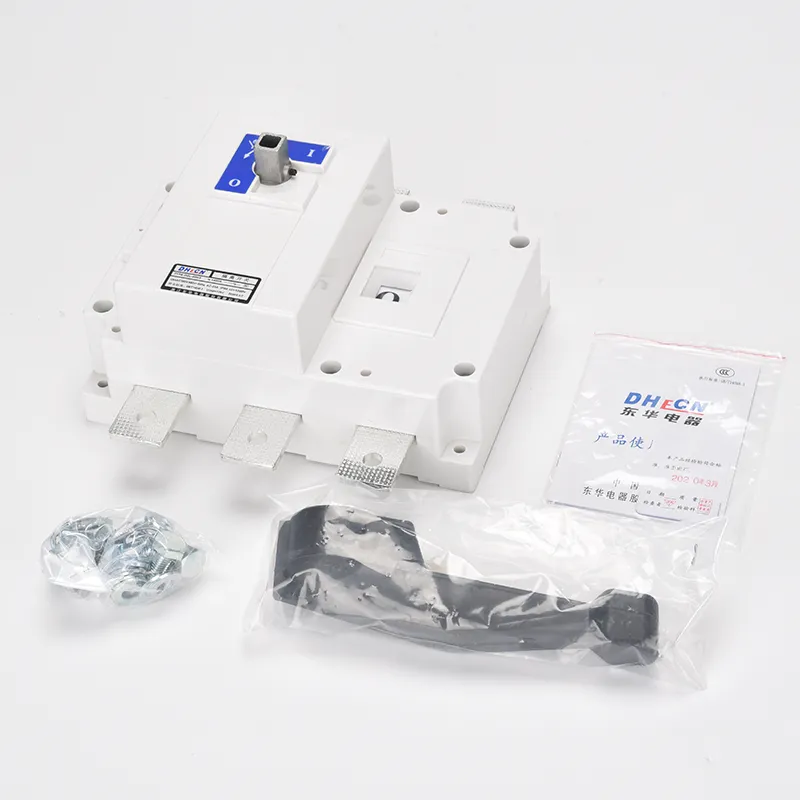

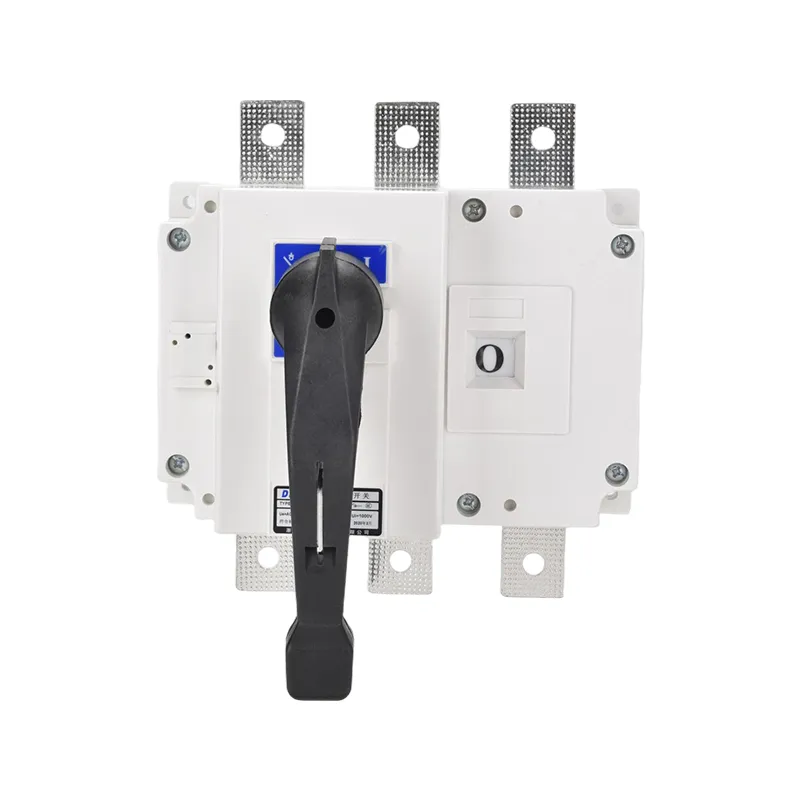

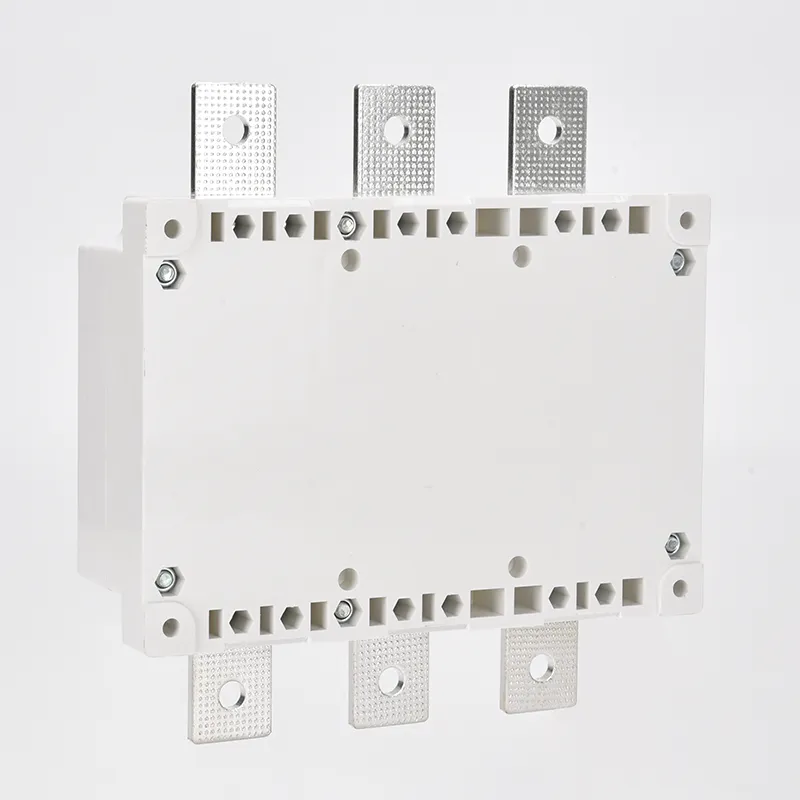

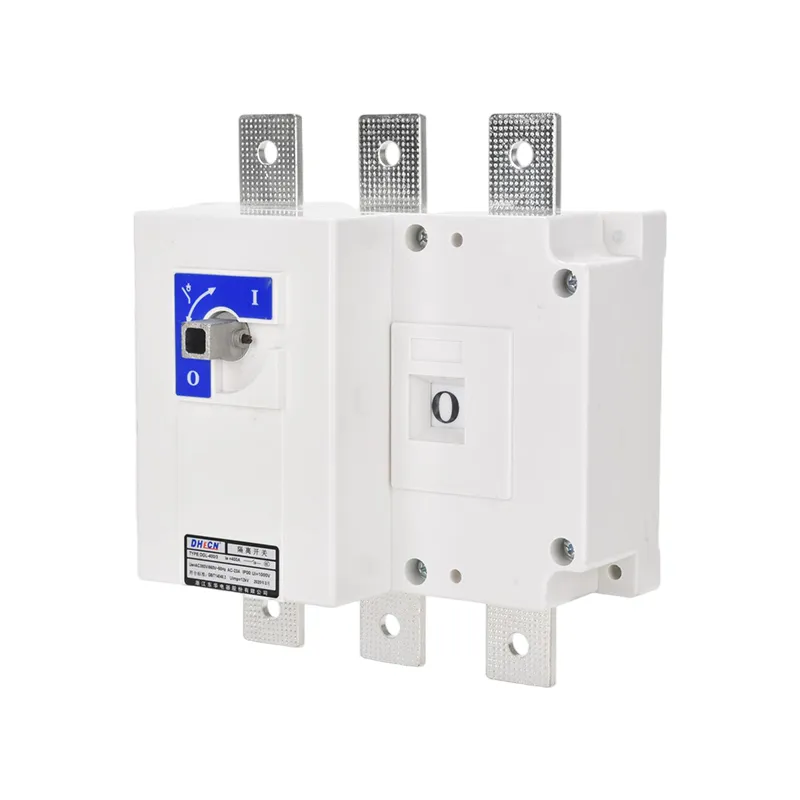

100 Amp 3-fázový odpojovač 100a

100 ampérový trojfázový odpojovač 100a je spínacie zariadenie navrhnuté pre trojfázové AC systémy. Primárne sa používa na izoláciu obvodov a na vytváranie alebo vypínanie obvodov v stave bez zaťaženia.

Základné funkcie

1. Izolácia obvodov: Bezpečne pripája alebo odpája obvody bez zaťaženia, aby sa zabezpečila bezpečná údržba.

2. Prevádzkové nastavenie: Pracuje v koordinácii s ističmi na zmenu prevádzkového stavu zariadenia.

3.No Load Operations: Umožňuje prepínanie nezaťažených vedení alebo nezaťažených transformátorov do prevádzky a mimo prevádzky.

4. Viditeľný bod zlomu: Poskytuje jasný bod odpojenia, aby bola kontrola a údržba jednoduchá.

Technické vlastnosti

1. Optimalizovaná štruktúra: 100 ampérový trojfázový odpojovač 100a využíva jediný ovládací mechanizmus. Oblúkové pohyblivé kontakty a pevné kontakty pracujú jednotne, aby sa zabezpečilo súčasné spínanie všetkých troch fáz. Tým sa znižuje odchýlka dráhy kontaktu a zvyšuje sa spoľahlivosť.

2. Jednoduchosť inštalácie a údržby: Kompaktný dizajn 100 ampérového 3-fázového odpojovacieho spínača 100a umožňuje pohodlnú inštaláciu a udržiava nízke náklady na údržbu.

Parameter produktu:

lth (A)	125A	160A	200A	250A	315A	400A	500A	630A	1000A	1250A	1600A	2000A	2500A	3150A	4000A
Ui(V)	750	750	750	750	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000
Dielektrická pevnosť (V)	5000	5000	5000	5000	8000	8000	8000	8000	10000	10000	10000	10000	10000	10000	10000
Uimp (KV)	8	8	8	8	12	12	12	12	12	12	12	12	12	12	12
Pracovný prúd le(A)
400V AC21B	125	160	200	250	315	400	500	630	1000	1250	1600	2000	2500	3150	4000
400V AC22B	125	160	200	250	315	400	500	630	1000	1250	1600	2000	2500	2500	2500
400V AC23B	125	160	200	250	315	340	425	500	800	1000	1250	1250	1250	1250	1250
750V AC21B	125	160	160	200	315	400	400	500	1000	1000	1600	2000	2500	3150	4000
750V AC22B	125	160	160	160	315	315	315	315	800	800	800	2000	2000	2000	2000
750V AC23B	80	80	100	125	125	125	125	125	400	400	500	1000	1000	1000	1000
220V DC21	125	160	200	250	315	400	500	630
220V DC22	125	160	200	250	315	400	400	500
220V DC23	125	125	160	200
440V DC21	100	125	160	200	315	400	400	500
440V DC22	100	125	160	200	315	400	400	500
440V DC23	100	125	160	200
Výkon motora (KW)
400 V	63	80	100	132	160	220	280	315	560	560	560	710	710	710	710
750 V	75	75	90	110	185	185	185	185	475	475	475	750	750	750	750
lcw (KA Rms, 0,1S/1,0S)	20/10	20/10	30/12	30/12	45/20	45/20	50/25	50/25	90/50	90/50	90/50	90/50	90/50	90/50	90/50
Vytváranie a rozbíjanie kapacity
lcn(A Rms) AC23B 400V	1250	1250	2000	2000	3150	4000	4000	4000	10000	10000	10000	10000	10000	10000	10000
lcm(A Rms) AC23B 400V	1000	1000	1600	1600	2500	3200	3200	3200	8000	8000	8000	8000	8000	8000	8000
lcm (špičková hodnota KA)	12	12	17	17	30	30	40	40	70	70	70	70	70	70	70
Mechanická životnosť (krát)	10000	10000	10000	10000	5500	5500	5500	5500	4000	4000	3000	2500	2500	2500	2500
Elektrická životnosť (krát)
Ue=660V Menovitý prúd le
COS∮＝0,95 AC21B	1500	1500	1500	1500	750	750	750	750	600	600	450	400	400	350	350
COS∮＝0,65 AC22B	1000	1000	1000	1000	500	500	500	500	400	400	300	200	200	200	200
COS∮＝0,35 AC23B	500	500	500	500	250	250	250	250	200	200	150	100	100	100	100
Hmotnosť (kg)
3 póly	1	1	2	2	3.5	3.5	4	4	10.5	10.5	16	31	31	42	90
4 póly	1.5	1.5	2.5	2.5	4	4	4.5	4.5	13	13	20	40	40	49	102
Prevádzkový krútiaci moment (Nm)	6.5	6.5	10	10	14.5	14.5	14.5	14.5	27	27	27	60	60	60	110

Typ	Veľkosť rámu a veľkosť inštalácie
GL-125～630A	A	B	C	D	D1	E	φL	J	J1	K	N	P	R	S	T	U	φX	Y	F	H
125A-160A/3	140	135	125	27	92	73	6	120	120	65	85	36	20	25	4	115	9	25	59	10
125A-160A/4	170	135	125	27	92	73	6	150	150	65	85	36	20	25	4	115	9	25	59	10
200A-250A/3	180	170	138	35	98	86	6	160	160	90	115	50	25	30	4	140	11	25	76	15
200A-250A/4	230	170	138	35	98	86	6	210	210	90	115	50	25	30	4	140	11	25	76	15
315A-400A/3	230	240	165	50	135	110	7	210	210	140	145	65	32	40	5	206	11	37	94	20
315A-400A/4	290	240	165	50	135	110	7	275	275	140	145	65	32	40	5	206	11	37	94	20
500A-630A/3	230	260	165	50	135	110	7	210	210	140	145	65	40	50	6	220	13	37	94	20
500A-630A/4	290	260	165	50	135	110	7	275	275	140	145	65	40	50	6	220	13	37	94	20

Typ	Veľkosť
GL-125～630A	I	M	Z	W	Q
125A	55	5.5	85	190	218
160A	55	5.5	85	190	218
200A	55	5.5	85	190	218
250A	55	5.5	85	190	218
315A	60	6.5	130	240	270
400A	60	6.5	130	240	270
500A	60	6.5	130	240	270
630A	60	6.5	130	240	270

Typ	Veľkosť rámu a veľkosť inštalácie
GL-1000～4000A	A	B	J	J1	N	R	S	T	Y
1000-1250A/3	378	312	355	355	186	60	56	8	48
1000-1250A/4	492	312	470	470	248	60	56	8	48
1600A/3	378	338	355	355	186	80	69	8	49
1600A/4	492	338	470	470	248	80	69	10	49
2000-2500A/3	378	455	355	355	186	80	127	10	78.5
2000-2500A/4	492	455	470	470	248	80	127	10	78.5
3150-4000A/3	378	514	355	355	186	120	157	12	78.5
3150-4000A/4	492	514	470	470	248	120	157	12	78.5

Časté otázky o produkte:

Otázka: Môže byť 100 A 3-fázový odpojovač 100a prevádzkovaný pod záťažou?
Odpoveď: Nie. 100 A 3-fázový odpojovač 100a je určený na použitie v podmienkach bez zaťaženia. Nemal by sa používať na vytváranie alebo prerušovanie obvodov s normálnym prevádzkovým prúdom. Na spínanie záťaže by sa mal použiť istič alebo vypínač záťaže.
Otázka: Aké materiály sa bežne používajú v 100 ampérovom trojfázovom izolátorovom prepínači 100a?
Odpoveď: Vysokokvalitné 100 ampérové ​​3-fázové odpojovače sú vo všeobecnosti vybavené nehorľavým alebo zosilneným termoplastickým/kovovým krytom, medenými alebo postriebrenými medenými kontaktmi pre nízky odpor a trvanlivosť a robustnými ovládacími mechanizmami z ocele alebo zliatiny. Tie zaisťujú dlhú životnosť a spoľahlivú prevádzku.
Otázka: Ako sa líši 100 ampérový 3-fázový odpojovač 100a od 100 ampérového 3-fázového ističa?
Odpoveď: 100 ampérový 3-fázový istič môže prerušiť záťažové a poruchové prúdy, zatiaľ čo 100 ampérový 3-fázový odpojovací spínač poskytuje odpojenie len pri stave bez záťaže. Úlohou 100 A 3 fázy je zaručiť viditeľné a spoľahlivé oddelenie pre bezpečnosť, zatiaľ čo ochranné funkcie zostávajú s poistkami alebo ističmi.
