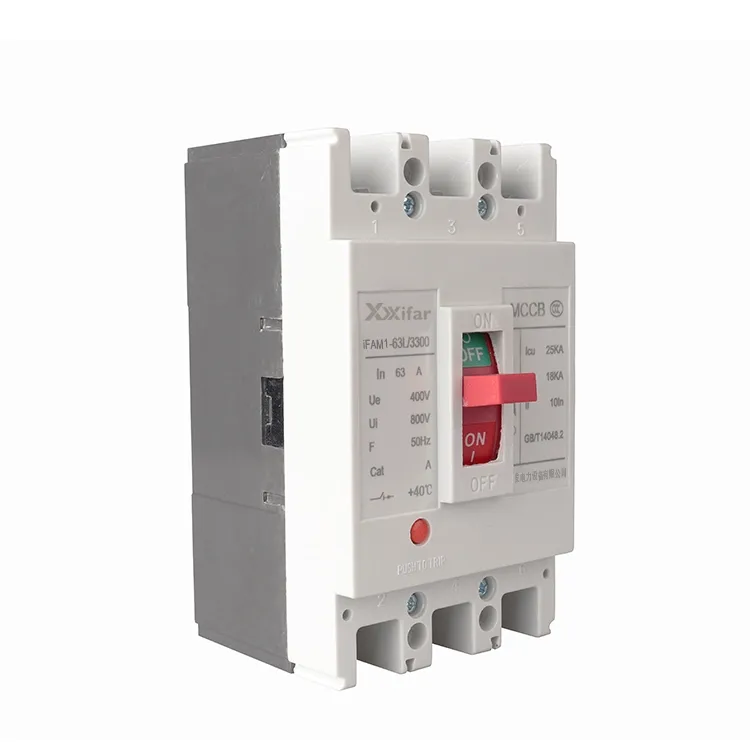

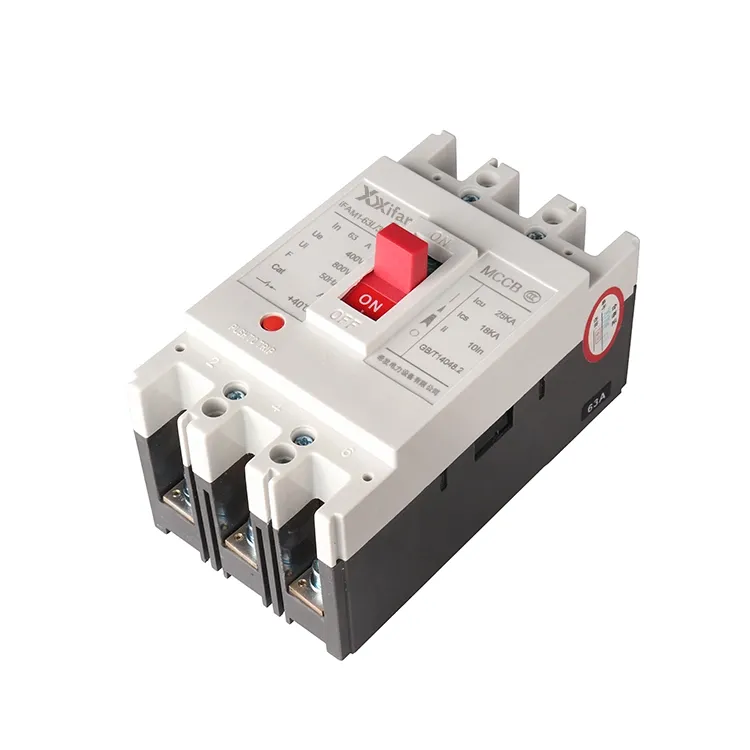

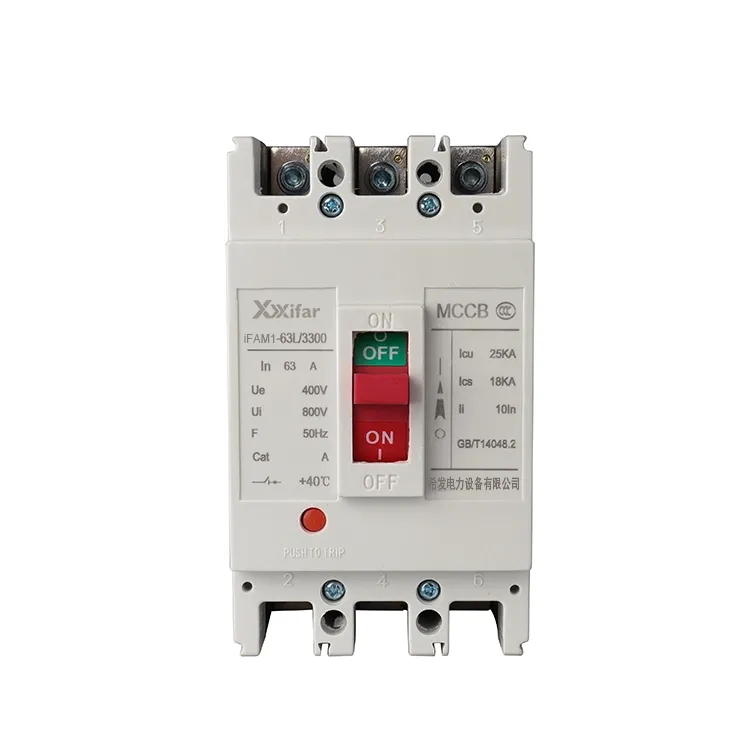

63a 3p istič s lisovaným puzdrom

Prevádzkové princípy ističov 63a 3p s lisovaným puzdrom

(1) Snímanie a prerušenie prúdu

Vo vnútri ističa s tvarovaným puzdrom 63a 3p snímací prvok monitoruje prúd pretekajúci obvodom. Keď prúd stúpne nad prednastavenú úroveň, generuje magnetickú silu, ktorá aktivuje vypínací mechanizmus. Spôsobuje rýchle otvorenie kontaktov a prerušenie obvodu na princípe elektromagnetického pôsobenia.

(2) Tepelná ochrana

V podmienkach preťaženia sa tepelný prvok ističa 63a 3p zohrieva. Bimetalový pásik sa pri zvyšovaní teploty ohýba, čo následne uvoľní spúšťací mechanizmus a odpojí hlavný obvod. Tým sa zabráni prehriatiu a zníži sa riziko požiaru spôsobeného dlhodobým nadprúdom.

(3) Vypnutie pod napätím a skrat

Keď napájacie napätie klesne pod určitú úroveň, kotva v podnapäťovej spúšti vypadne, čím sa spustí vypínací mechanizmus a obvod sa otvorí. Okrem toho, keď je napájacie zariadenie pod napätím, jeho kotva sa vtiahne a tiež aktivuje rovnaký vypínací mechanizmus, čím sa odpojí hlavný obvod.

Hlavné funkcie lisovaných ističov 63a 3p

(1) Ochrana proti skratu

V prípade skratu prúd prudko stúpa na veľmi vysokú hodnotu. Lisovaný istič 63a 3p reaguje takmer okamžite, čím sa obvod otvorí a ochráni zariadenie pred silným elektrickým napätím.

(2) Ochrana proti preťaženiu

Ak zaťažovací prúd prekročí menovitú hodnotu po určitú dobu, istič 63a 3p sa automaticky vypne. Pomáha predchádzať prehriatiu a poškodeniu elektroinštalácie a pripojených zariadení.

(3) Automatické odpojenie

Kedykoľvek dôjde k poruche, istič 63a 3p môže prerušiť napájanie bez manuálneho zásahu. Navyše, funkcia zohráva dôležitú úlohu pri ochrane zariadení aj personálu v elektrickom systéme.

63a 3p istič s tvarovanou skriňou Parameter:

Rozdiel medzi ističom 63a 3p s lisovaným puzdrom a miniatúrnymi ističmi

1. Vypínacia schopnosť pri skrate:

Existuje jasný rozdiel v schopnosti prerušenia poruchy. Lisované ističe 63a 3p zvyčajne ponúkajú maximálnu vypínaciu kapacitu približne 36 kA až 120 kA pri 400 V, zatiaľ čo miniatúrne ističe 63a 3p sú zvyčajne dimenzované v rozsahu 6 kA až 10 kA.

2. Nastaviteľnosť ochranných charakteristík:

S MCCB 63a 3p je možné nezávisle nastaviť ochranu proti preťaženiu a skratu a hodnoty vypnutia je možné upraviť manuálne. Elektronické spúšťacie jednotky môžu dokonca poskytnúť viacstupňovú ochranu. Naproti tomu MCB 63a 3p má pevné ochranné charakteristiky, ktoré využívajú kombinovaný tepelný magnetický mechanizmus so štandardnými krivkami B, C alebo D, ktoré nemožno upraviť.

3. Inštalácia a mechanická pevnosť:

Ističe 63a 3p sa vo všeobecnosti montujú pomocou skrutiek, aby sa zaistilo bezpečnejšie pripojenie. Vďaka tomu sú vhodné pre aplikácie s vyšším prúdom a prostredia s vibráciami. 63a 3p MCB, na druhej strane, sú navrhnuté pre rýchlu inštaláciu na štandardné 35 mm DIN lišty, čo je pohodlné, ale ponúka menšiu mechanickú robustnosť.

4. Typické aplikácie:

63a 3p MCCB sú široko používané v priemyselných rozvodných systémoch, ochrane motora a napájacích obvodoch na sekundárnej alebo terciárnej úrovni. Avšak 63A 3P MCB sú určené hlavne pre koncové distribučné okruhy, ako sú osvetlenie a zásuvky v obytných alebo komerčných inštaláciách.
