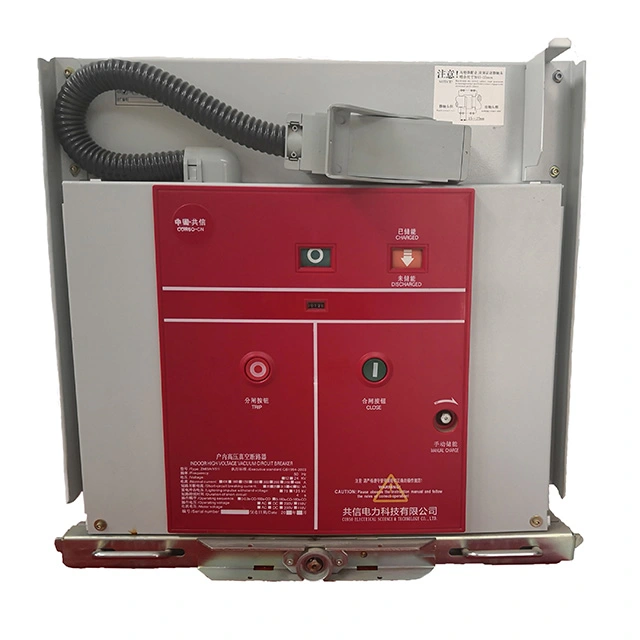

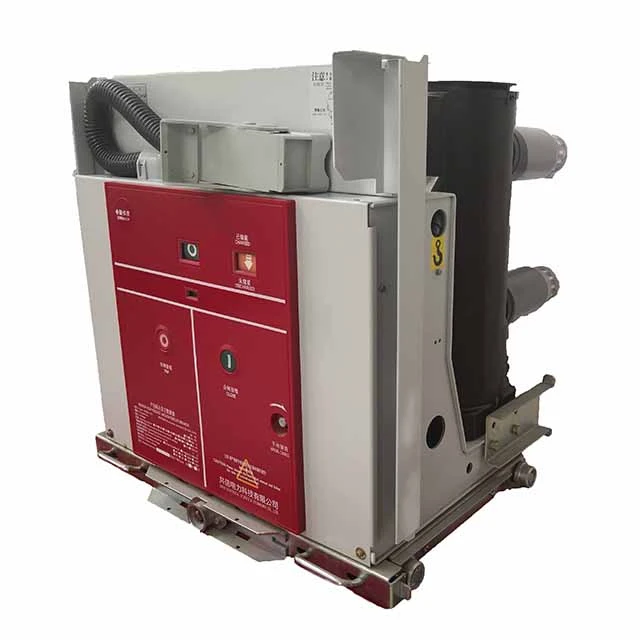

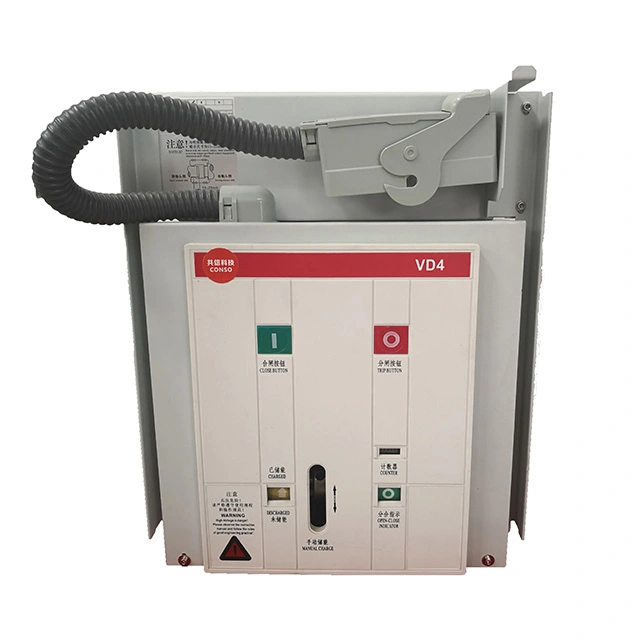

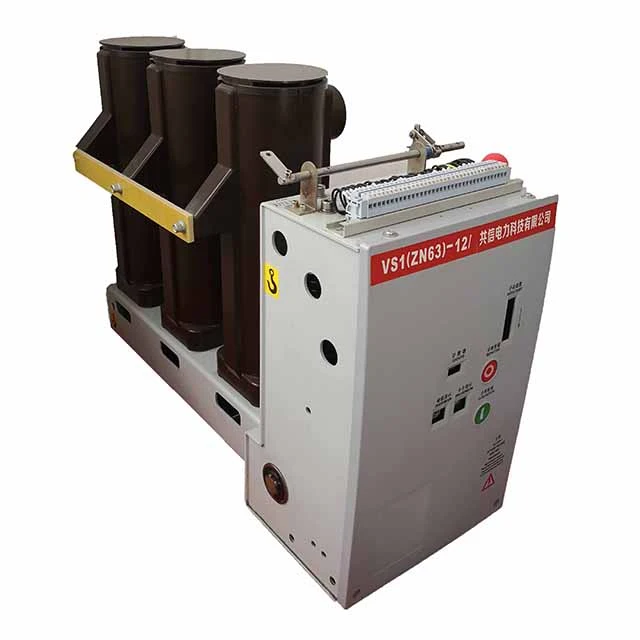

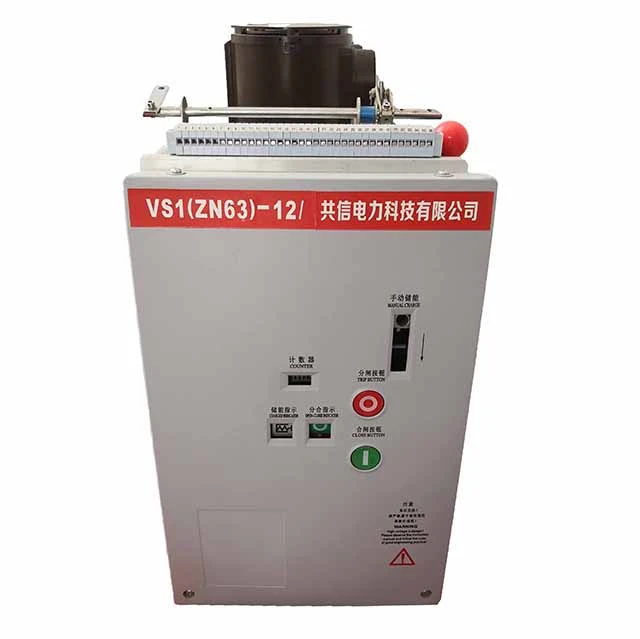

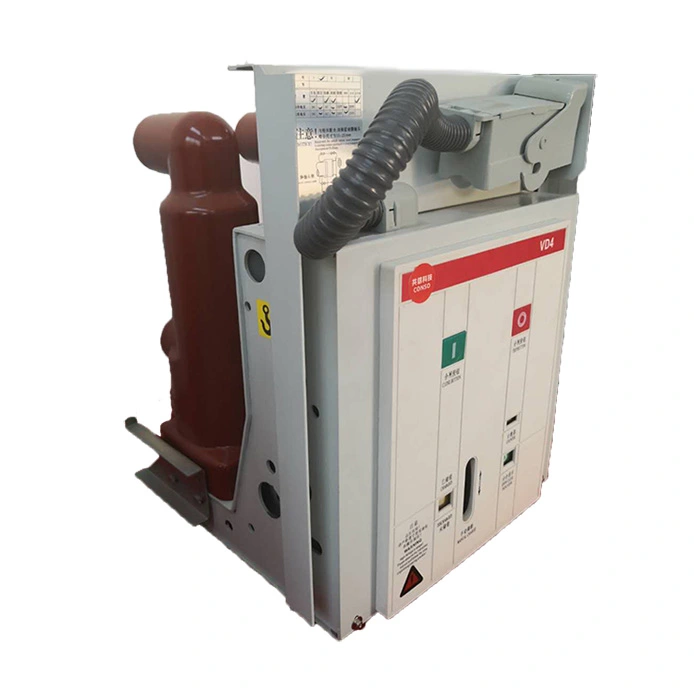

11kv Vcb elektrický vákuový Ckt Breaker

Elektrický vákuový istič ckt 11kv vcb je navrhnutý na použitie v 12kV energetických systémoch ako ochranné a riadiace zariadenie pre zariadenia elektrickej siete, ako aj priemyselné a banské energetické zariadenia. Môže byť inštalovaný v rozvádzačoch, ako je elektrický panel série KYN28, HXGN a GG-1A, a je vhodný pre aplikácie vyžadujúce časté operácie.

Dostupné typy inštalácie elektrického vákuového ističa ckt 11kv vcb zahŕňajú vozíkový typ (ručný vozík), stacionárny typ, bočný typ a typ s permanentným magnetom. Podľa izolačnej štruktúry je ponúkaný v štandardnom type, type izolovaného valca a typu liatej živice. Kompatibilné pomocné jednotky elektrického vákuového ističa ckt 11kv vcb zahŕňajú izolačný vozík, vozík na poistkové vozíky a vozík s transformátorom napätia.

Hlavná funkcia môže byť zobrazená takto:

Štruktúra: Vákuový prerušovač a hlavný vodivý obvod sú zapuzdrené v epoxidovej živici, ktorá poskytuje vynikajúcu odolnosť voči vibráciám, prachu, vlhkosti a znečisteniu. Tento dizajn výrazne zvyšuje spoľahlivosť a predlžuje životnosť v náročných podmienkach.

Vákuový prerušovač: Poskytuje silný výkon pri zhášaní oblúka a schopnosť prerušenia, zaisťuje vysokú skratovú vypínaciu kapacitu (až 40 kA) a stabilnú elektrickú odolnosť.

Prevádzkový mechanizmus: Navrhnutý ako integrovaná jednotka s telom ističa, môže byť flexibilne nakonfigurovaný pre pevnú, trolejbusovú (ručný vozík) alebo bočnú inštaláciu, aby vyhovoval požiadavkám rôznych systémov rozvádzačov.

Ochranné funkcie: Integrovaná ochrana proti preťaženiu, skratu a podpätiu, ktorá zaisťuje bezpečnú a spoľahlivú prevádzku napájacieho systému.

Mechanická odolnosť: viac ako 10 000 operácií.

Technický parameter
