13,8kv na 380v distribučný transformátor 2500kva

Wenzhou Xifa Electric Power Equipment Co., Ltd. sa už viac ako 10 rokov intenzívne zameriava na ázijské a africké trhy a poskytuje stabilné dodávky mnohým miestnym podnikom. Dlhodobo spolupracujeme a neustále poskytujeme vysoko kvalitné a spoľahlivé energetické zariadenia. Distribučný transformátor 13,8 kV na 380 V 2500 kva je 2500 kVA trojfázový distribučný transformátor, ktorý znižuje 13,8 kV stredné napätie na 380 V nízke napätie. Bežne ho možno klasifikovať na typ ponorený v oleji a suchý typ. V súlade so službami orientovanými na zákazníka vám náš tím môže ponúknuť 24-hodinovú podporu a podporu pri hromadnom nákupe.

Odoslať dopyt

Popis produktu

Distribučný transformátor 13,8 kv na 380 V 2 500 kva je zariadenie na premenu energie jadra pre priemyselné, nové energetické a komerčné scenáre, ktoré možno klasifikovať do dvoch bežných konfigurácií, vrátane typu ponoreného do oleja (séria S11) a suchého typu (séria SCB14). Obe spĺňajú požiadavky na kapacitu 2 500 kVA, profesionálne navrhnuté pre vysoké napätie a nízke napätie 383,8 V. dodržiavanie medzinárodných aj domácich noriem na zabezpečenie stabilného výkonu, vysokej bezpečnosti a dlhej životnosti.

Distribučný transformátor 2500 kva ponorený do oleja typu 13,8 kv až 380 V má nízku cenu a vysokú kapacitu preťaženia, vďaka čomu je vhodný pre vonkajšie scenáre s veľkým zaťažením, ako sú bane, vonkajšie rozvodne a veľké priemyselné parky. Naproti tomu suchý distribučný transformátor 13,8 kv až 380 V 2500 kva je ohňovzdorný, nevýbušný, bezúdržbový a energeticky účinný, vhodný pre vnútorné a nevýbušné požiadavky. Zákazníci si môžu flexibilne vybrať vhodný typ podľa aktuálneho prostredia inštalácie, bezpečnostných predpisov na mieste a rozpočtu projektu.

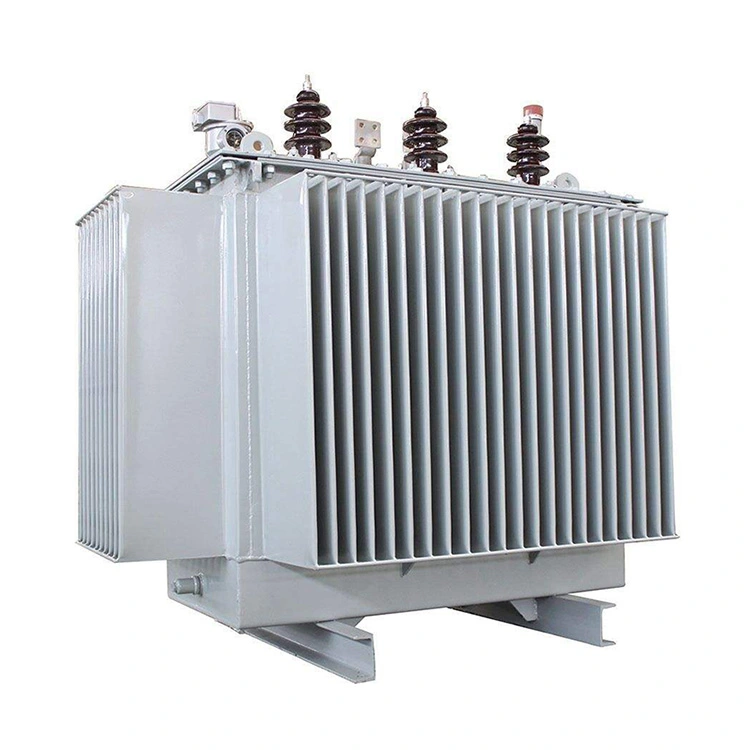

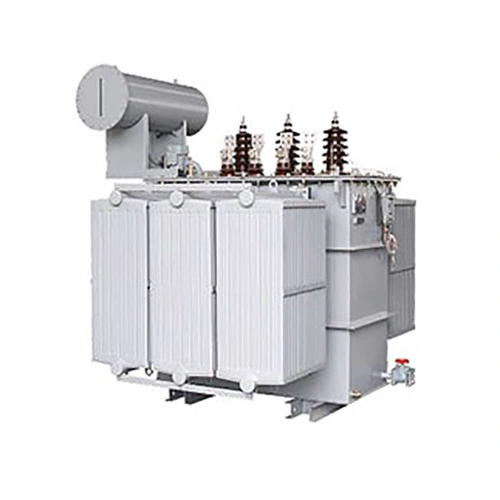

13 8kv To 380v Distribution Transformer 2500kva

Technická špecifikácia:

Kategória parametra	Názov parametra	Štandardná hodnota
Základné hodnotené parametre	Menovitá kapacita	2500 kVA (2,5 MVA)
	Strana vysokého napätia (HV)	13,8 kV, trojfázové,△ pripojenie
	Strana nízkeho napätia (LV)	380 V (sieťové napätie)/220 V (fázové napätie), trojfázové pripojenie Y
	Menovitá frekvencia	50/60 Hz
	Skupina pripojenia	Dyn11/Dyn1
	Skratová impedancia	5 % (typické, 4 % - 6 % prispôsobiteľné)
	Klepnite na Changer	Vysoké napätie ± 2 × 2,5 % (5 odbočiek, bez obvodu)
Parametre ponorené do oleja	Modelový príklad	S11/S13/S22-2500/13.8
	Spôsob chladenia	ONAN (prírodné chladenie ponorené do oleja)/ONAF (chladenie núteným vzduchom)
	Úroveň izolácie	BIL 95KV (Bleskový impulz)/30 kV (Výkonová frekvenčná odolnosť napätie)
	Výhody	Nízka cena, vysoká kapacita preťaženia, dobrý odvod tepla
Parametre suchého typu	Modelový príklad	SCB14/SCR-2500-13,8/0,38
	Spôsob chladenia	AN (prirodzené chladenie)/AF (chladenie núteným vzduchom), izolačné teplo Trieda odolnosti F (155 ℃)
	Úroveň ochrany	IP00/IP23/IP54
	Výhody	Odolné voči ohňu a výbuchu, bezúdržbové, malé rozmery
Strata a účinnosť (50 Hz referencia)	Strata bez zaťaženia (Po)	×2,8-3,5kW
	Strata zaťaženia (Pk, 75℃)	× 16-19 kW
	Celková strata	× 19-22,5 kW

FAQ:

Otázka: Ako si vybrať distribučný transformátor 13,8 kv na 380 V 2 500 kva medzi olejom ponoreným (S11) a suchým typom (SCB14)?

A:1. Inštalácia a prostredie lokality

Olej ponorený S11 je špeciálne navrhnutý pre vonkajšiu a vonkajšiu inštaláciu. So silnou prispôsobivosťou k životnému prostrediu dokáže odolávať vysokým teplotám, dažďu, prachu a drsnému podnebiu. Zaberá veľkú podlahovú plochu a vyžaduje dobre vetranú nezávislú oblasť, ktorá je ideálna pre vzdialené priemyselné zóny, vonkajšie rozvodne, banské lokality a projekty distribúcie elektrickej energie v teréne.

Suchý typ distribučného transformátora SCB14 13,8 kv až 380 V 2 500 kva je prioritou pre vnútornú inštaláciu, ako sú rozvodne elektrickej energie, výrobné budovy, obchodné komplexy a podzemné priestory. Vyznačuje sa kompaktnými rozmermi a malým záberom, bez rizika úniku kvapaliny a nepotrebuje izolačný bazén. Je tiež použiteľný pre mestské napájanie s vysokou hustotou a stiesnené inštalačné priestory.

2. Bezpečnosť

Olejom ponorený S11 využíva transformátorový olej ako chladiace a izolačné médium. Horľavý olej prináša potenciálne riziko požiaru a úniku, preto ho nemožno používať v uzavretých, preplnených alebo nevýbušných priestoroch. Počas inštalácie sú potrebné ďalšie protipožiarne opatrenia a opatrenia proti úniku.

Suchý typ SCB14 je vyrobený z odlievacej štruktúry z epoxidovej živice a vyznačuje sa ohňovzdornosťou, spomaľovaním horenia, výbušnosťou a netesnosťou. Má vysokú izolačnú bezpečnosť, žiadne skryté nebezpečenstvo horenia a plne spĺňa prísne bezpečnostné normy pre vnútorné, verejné budovy, chemické závody a dielne odolné voči výbuchu.

3. Prevádzka a údržba

Vyžaduje sa pravidelná údržba 13,8 kv až 380 V distribučného transformátora 2500 kva s olejovou ponorou S11, vrátane pravidelnej kontroly kvality oleja, tesniaceho výkonu, hladiny oleja a vnútorného starnutia. Filtrovanie alebo výmena oleja je potrebná každé 1-2 roky s pravidelnou odbornou kontrolou, čo vedie k vyššej dlhodobej záťaži údržby.

Suchý typ SCB14 je takmer bezúdržbový dizajn. Nie je potrebný žiadny izolačný olej, iba pravidelné čistenie vinutia od prachu. Nepotrebuje žiadnu zložitú dennú kontrolu, šetrí náklady na prácu a údržbu a je vhodný pre bezobslužné elektrárne.

4. Kapacita zaťaženia a odvod tepla

Olejom ponorený S11 má vynikajúcu schopnosť odvádzať teplo pomocou cirkulujúceho transformátorového oleja so silnou kapacitou preťaženia. Môže vydržať dlhodobú prevádzku s vysokým zaťažením a krátkodobý vplyv preťaženia, čo je ideálne pre nepretržité priemyselné výrobné linky s vysokým zaťažením.

Suchý typ SCB14 sa spolieha na prirodzené chladenie vzduchom alebo chladenie núteným vzduchom. Hranica preťaženia je relatívne nižšia ako pri typoch ponorených do oleja a efekt rozptylu tepla je ľahko ovplyvnený vnútornými vetracími podmienkami, ktoré sú vhodnejšie pre stabilnú a konvenčnú prevádzku so záťažou.

5. Náklady a energetická efektívnosť

Obstarávacia cena olejom ponoreného S11 je relatívne nižšia pre veľkokapacitné modely. Ale jeho strata naprázdno a strata zaťaženia sú o niečo vyššie, čo má za následok relatívne vyššiu dlhodobú spotrebu energie.

Obstarávacie náklady na suchý typ SCB14 sú porovnateľne vyššie, ale s optimalizovaným dizajnom s nízkymi stratami a vyššou energetickou účinnosťou. Znižuje denné straty energie, šetrí náklady na elektrinu pri dlhodobej prevádzke a prináša lepšie výhody úspory energie pre projekty s dlhým cyklom.

Distribučný transformátor 13,8 kv na 380 V 2 500 kva konečný návrh výberu:

Vyberte si S11 Olej ponorený: Ak je váš projekt vonku, s obmedzeným rozpočtom, dlhodobou vysokou záťažou, bez dozoru na otvorenom mieste a bez prísnych požiadaviek na požiarnu ochranu.

Vyberte si typ SCB14 Dry: Ak sa inštaluje vo vnútri, v hustej dave ľudí, pri chemických a horľavých situáciách, s vysokými bezpečnostnými štandardmi, nízkymi nárokmi na údržbu a dlhodobými požiadavkami na úsporu energie.
