2p 100a Tpn Mccb s ochranou Rcd

2p 100a tpn mccb s ochranou proti prúdovému chrániču bežne hrá prívodný istič v rozvodnej skrini, v blízkosti elektrického zariadenia. Wenzhou Xifa Electric Power Equipment Co., Ltd má vyspelé výrobné kapacity vo výrobe 2p, TP a TPN 100a mccb s rcd ochranou. Zariadenie Wenzhou Xifa dokázalo vyrobiť a dodať viac ako 1 000 krabíc 2p 100a tpn mccb s ochranou rcd do jedného týždňa. Spoločnosť má certifikáciu systému ISO a certifikáciu CE pre 2p 100a tpn mccb s rcd ochranou, z ktorých produkty slúžia na fotovoltaiku, skladovanie energie, priemyselnú výrobu a rozvody elektrickej energie budov.

Odoslať dopyt

Popis produktu

2p 100a tpn mccb s ochranou rcd je 100A 2-pólový alebo štvorpólový lisovaný istič s prúdovým chráničom. Mohlo by to zistiť nerovnováhu pracovného prúdu, aby sa prerušilo napájanie v priebehu milisekúnd, keď je povrch elektrického zariadenia elektrifikovaný.

2p 100a mccb s ochranou rcd sa široko používa na jednofázovú elektrinu, ako je obytný a komerčný okruh, osvetľovací okruh a elektrina s malou kapacitou. Okrem toho 2p znamená jeden pól pre živý vodič a druhý pre neutrálny vodič.

TPN mccb s rcd ochranou slúži na trojfázovom štvorvodičovom systéme. Je zrejmé, že je určený pre priemyselný systém, výstupnú stranu fotovoltaického meniča a iné veľké zaťaženie. V porovnaní s 3P mccb môže TPN mccb s ochranou rcd vypnúť neutrálne vedenie s 3-fázovým živým vedením, aby sa zabezpečilo bezpečnejšie pracovné prostredie.

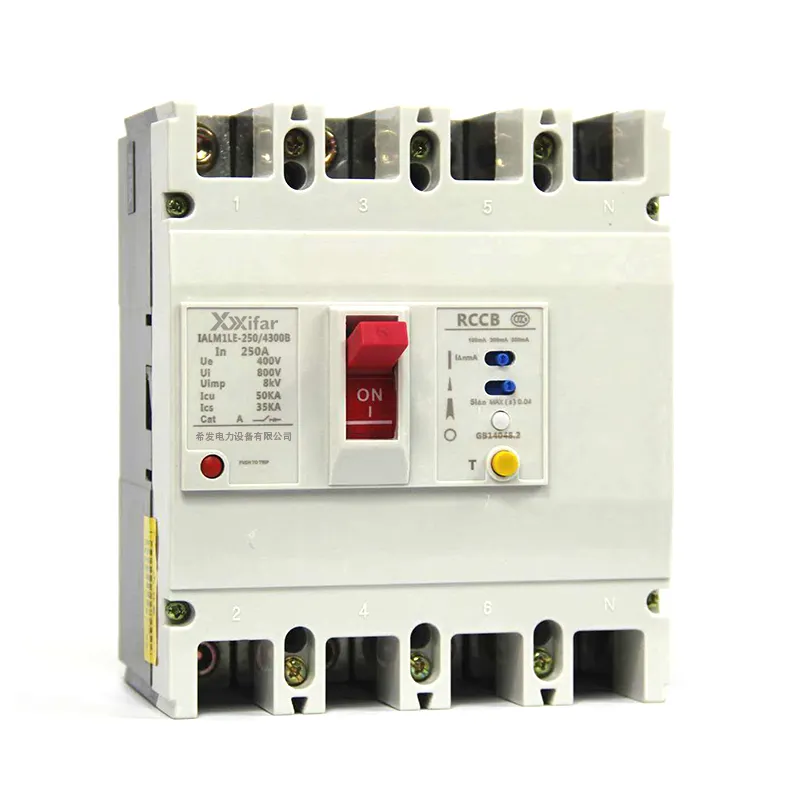

2p 100a Tpn Mccb With Rcd Protection

2p 100a tpn mccb s parametrom ochrany rcd:

Menovitý prúd (A)	100 A
Menovité pracovné napätie Ue (V)	400V (trojfázové), 230V (jednofázové)
Menovité izolačné napätie Ui (V)	1000V
Prevádzková skratová vypínacia schopnosť Icu	35 kA/50 kA
Únikový prevádzkový prúd IΔn	30 mA (osobná ochrana) 100 mA (ohňovzdorný) 300 mA (ochrana systému)
Čas akcie	≤ 300 ms/≤ 30 ms
Podpätie Prevádzkové napätie (V)	165 ± 5 % pre jednu fázu
Prepätie Prevádzkové napätie (V)	275 ± 5 % pre jednu fázu
Prevádzkové napätie pri výpadku fázy (V)	Predvolená hodnota 120 ± 5 %

2p 100a Tpn Mccb With Rcd Protection

Režim produktu	Poliak	Rozmer
Režim produktu	Poliak	L	L1	L2	W	W1	W2	H	H1
M1-63L	2	136	85	117	55	14	25	89	65
	3	136	85	117	78	14	25	89	65
	4	136	86	117	102	14	25	89	65
M1-63M	3	136	85	117	78	14	25	98	74
M1-63M	4	136	86	117	102	14	25	98	74
M1-125L	2	150	88.5	133.5	63	18	30.5	88.5	62
	3	150	88.5	133.5	92	18	30.5	88.5	62
	4	150	88.5	133.5	122	18	30.5	88.5	62
M1-125M	3	150	88.5	133.5	92	17	30.5	105	79
M1-125M	4	150	88.5	133.5	122	17	30.5	105	79
M1-250L	2	165	102	144	74	23	35.5	110	81
	3	165	102	144	107	23	35.5	110	81
	4	165	102	144	142	23	35.5	110	81
M1-250M	3	165	102	144	107	23	35.5	126	99
M1-250M	4	165	102	144	142	23	35.5	126	99
M1-400	3	257	174	225	150	30	48	153	98
M1-400	4	257	174	225	198	30	48	153	98
M1-630	3	270	185	237	180	44	58	160	104
M1-630	4	270	185	237	240	44	58	160	104
M1-800	3	280	205	243	210	46	70.5	155	110
M1-800	4	280	205	243	280	46	70.5	155	110
M1-1250	3	470	265	330	210	46	70	191	137
M1-1250	4	470	265	330	280	46	70	191	137
M1-1600	3	470	265	330	280	46	70	191	137

2p 100a tpn mccb s ochranou rcd FAQ:

Q1: Čo znamená „100A MCCB s ochranou RCD“?

Vzťahuje sa na tvarovaný istič s menovitým prúdom 100 A, ktorý kombinuje štandardnú nadprúdovú a skratovú ochranu so zariadením na zvyškový prúd. Jednoducho povedané, chráni pred skratom, preťažením a zemným zvodom.

Q2: Aký je rozdiel medzi 2P a TPN v MCCB s ochranou RCD?

2P MCCB je určený pre jednofázové systémy, kde spína fázu a neutrál.

TPN sa používa v trojfázových štvorvodičových systémoch, kde všetky tri fázy a nulový vodič môžu byť izolované. Výber závisí od typu systému distribúcie energie.

Otázka 3: Aká je výhoda ochrany RCD v 100A MCCB?

Funkcia RCD detekuje zvodový prúd do zeme a odpojí obvod v priebehu milisekúnd. Poskytuje dodatočnú bezpečnosť proti úrazu elektrickým prúdom a znižuje riziko elektrického požiaru spôsobeného poruchou izolácie alebo zemným spojením.
