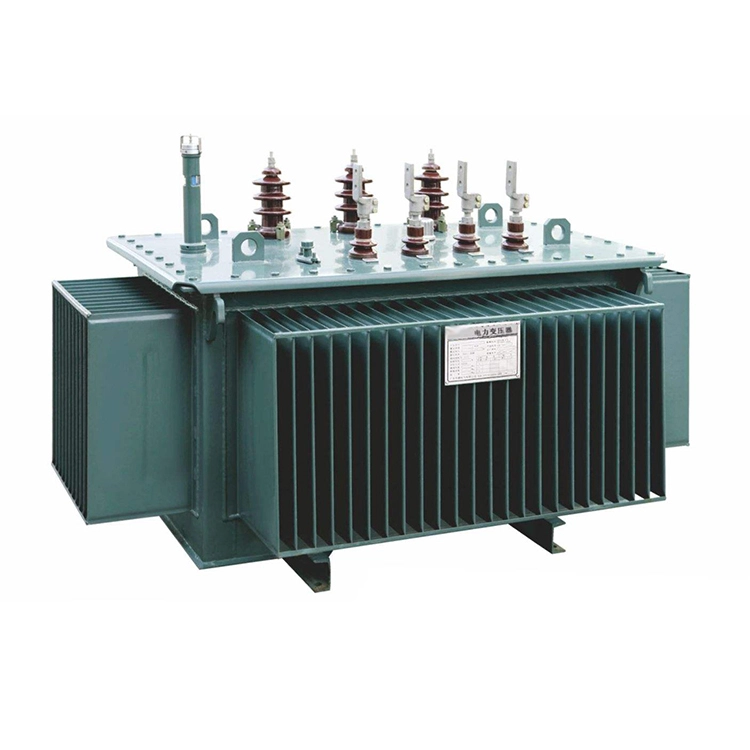

400V na 11kv Step Up Pole Transformer 500kva

Wenzhou Xifa Electric Power Equipment Co., Ltd. sa vždy zameriava na transformátory, teraz sa vyvinula v moderný výrobný podnik, ktorý integruje výskum a vývoj, výrobu, predaj a servis. Spoliehajúc sa na neustálu technologickú inováciu a dôsledné výrobné procesy, dlhodobo poskytujeme stabilné a spoľahlivé produkty podnikovým a národným sieťovým projektom. Továreň prísne implementuje systém noriem kvality a vyrába 400v až 11kv stupňový pólový transformátor 500kva. Zabezpečením presnej kontroly nad každým krokom od skladovania surovín až po výrobu hotových výrobkov sa snažíme poskytovať zákazníkom doma aj v zahraničí vynikajúce výkonové transformátory.

Odoslať dopyt

Popis produktu

Puzdro 400V až 11kv stupňového pólového transformátora 500kva je vyrobené z vysoko kvalitnej ocele valcovanej za studena alebo nehrdzavejúcej ocele. Kľúčové časti sú automaticky zvárané pokročilým zariadením a následne kontrolované laserovou technológiou, aby sa zabezpečilo tesné zvarenie a eliminovalo sa riziko úniku oleja. Po prísnom ošetrení žiarovým zinkovaním má povlak silnú odolnosť proti korózii a môže účinne chrániť pred eróziou vetra a dažďa, soľnou hmlou a priemyselným znečistením. Jeho plne utesnená konštrukcia úplne izoluje jadro 500kva 400V až 11kv stupňového pólového transformátora od vonkajšieho vzduchu. To umožňuje nielen bezúdržbovú prevádzku, ale tiež výrazne oneskoruje starnutie izolačných materiálov.

Použitím medenej fólie na navíjanie nízkonapäťových vinutí a vysoko presnou štruktúrou laminovaného železného jadra sú cievky stupňovitého pólového transformátora 500kva 400V až 11kv navrhnuté tak, aby boli extrémne pevné, schopné účinne odolávať obrovským radiálnym a axiálnym elektrodynamickým silám generovaným počas skratov, čím sa zabezpečí, že sa cievky nedeformujú alebo nepoškodia. Tento 500kva 400V až 11kv stupňový pólový transformátor prechádza prísnymi testami skratu v súlade s medzinárodnými normami, ako je IEEE. Môžeme poskytnúť zodpovedajúce testovacie správy, aby sme preukázali prevádzkovú schopnosť nášho produktu v extrémnych podmienkach.

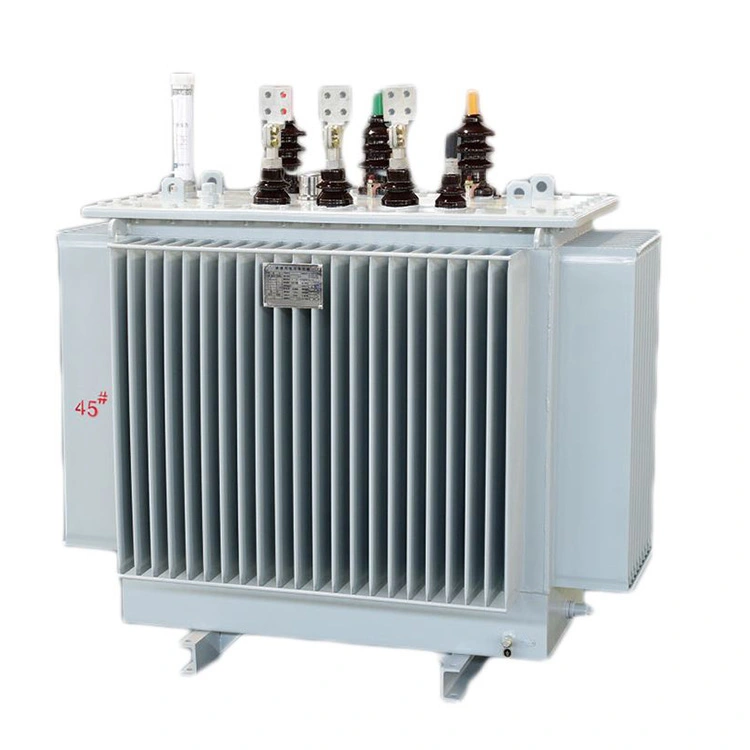

400v To 11kv Step Up Pole Transformer 500kva

Technický parameter:

Názov položky	400v na 11kv stupňový pólový transformátor 500kva
Menovitý výkon	500 kVA
Hodnotená frekvencia	50 Hz / 60 Hz
Fáza	Trojfázový
Primárne napätie (strana NN)	400 V
Sekundárne napätie (strana VN)	11 kV
Vektorové pripojenie	Dyn11
Spôsob chladenia	ONAN (Oil Natural Air Natural)
Impedancia	4 % – 5 %
Klepnite na Changer	Vypnutý okruh (NLTC)
Štandardné dodržiavanie	IEC 60076, GB/T 6451, certifikované CE

Otázka: Pri zvyšovaní 400 V nízkonapäťového napájacieho zdroja na 11 kV pre pripojenie k sieti alebo prenos na veľké vzdialenosti sa vyberie 400 V až 11 kv stupňový pólový transformátor 500 kva. Aké technické faktory je potrebné zvážiť, vrátane rozsahu regulácie napätia, skupiny pripojenia, impedančného napätia, úrovne izolácie?

Odpoveď: Pre 400V až 11kv stupňový pólový transformátor 500kva sú kľúčové technické faktory nasledovné: Odporúčaný rozsah pre reguláciu napätia je nastavenie napätia bez záťaže ±2×2,5% na strane vysokého napätia, aby sa kompenzovali kolísanie napätia na strane nízkeho napätia. Skupina pripojení by mala byť zvolená ako Dyn11 s použitím trojuholníkového vinutia na potlačenie harmonických a hviezdicového vinutia na zabezpečenie neutrálneho uzemnenia. Štandard impedančného napätia je 4%, čo dokáže vyrovnať pokles napätia a poruchový prúd. Z hľadiska úrovne izolácie musí vysokonapäťová strana spĺňať 35 kV pre normálnu frekvenciu a 75 kV pre bleskový impulz. Vonkajšia povrchová vzdialenosť by nemala byť menšia ako 275 mm, aby sa zabezpečila bezpečná prevádzka v znečistenom prostredí a v prostredí s údermi blesku.
