Stĺpový distribučný transformátor 200kva

Distribučný transformátor montovaný na stĺp 200kva je vysoko efektívne riešenie vyvinuté spoločnosťou Wenzhou Xifa Electric Power Equipment Co., Ltd. so silnou kapacitou, prispôsobivosťou a stabilným výkonom. Ich rozsah použitia je pomerne rozsiahly, vhodný pre stredne veľké energetické nároky v priemysle, podnikoch a obytných oblastiach. Plne utesnená konštrukcia transformátora môže šetriť energiu, znižovať znečistenie a zabezpečiť prevádzku s nízkou hlučnosťou. Konštrukcia izoluje stĺpový distribučný transformátor 200kva od vzduchu, čím zabraňuje znehodnoteniu oleja a izolačných materiálov, zvyšuje spoľahlivosť a znižuje nároky na údržbu.

Odoslať dopyt

Popis produktu

Tento distribučný transformátor montovaný na stĺp 200kva využíva hlavne trojfázový dizajn. Bežné kombinácie menovitého napätia zahŕňajú 10/0,4 kV, 11/0,4 kV, 11/0,433 kV, 22/0,433 kV, 33/0,4 kV atď., ktoré pokrývajú rôzne možnosti vhodné pre rôzne regionálne energetické siete. Zariadenie je štandardne vybavené reguláciou napätia bez budenia s rozsahom regulácie napätia ±5 % alebo ±2×2,5 %. Skupinu pripojení je možné zvoliť ako Dyn11 alebo Yyn0.

V podmienkach 50 Hz je menovitý prúd na strane vysokého napätia 10 kV približne 11,55 A, na strane vysokého napätia 11 kV je približne 10,50 A a menovitý prúd na strane nízkeho napätia 0,4 kV je približne 288,68 A. Bežná skratová impedancia je 4 %. Zároveň je možné ho prispôsobiť podľa požiadaviek užívateľa na napätie, skupinu pripojenia atď. Energetickú účinnosť je možné vybrať zo série produktov s bežnými stratami, nízkou stratou a amorfnou zliatinou.

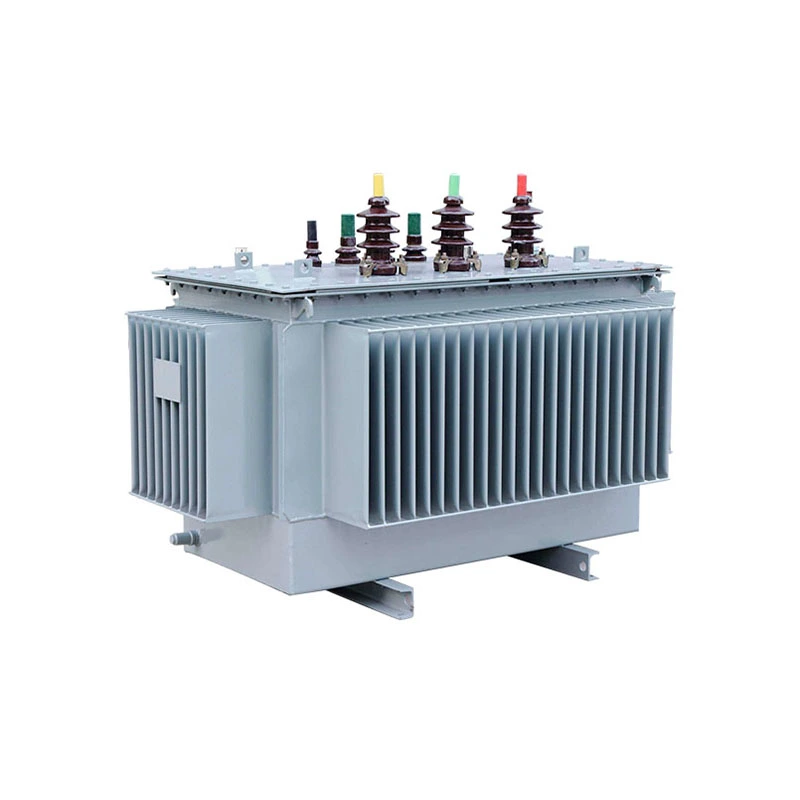

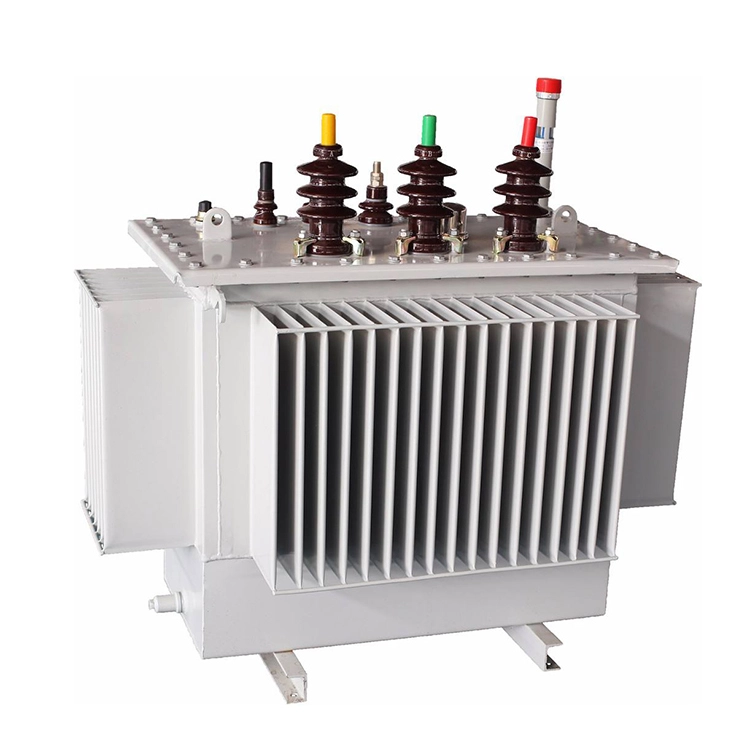

Pole Mounted Distribution Transformer 200kva

Technický parameter:

Názov produktu:	stĺpový rozvodný transformátor 200kva
Nominálna kapacita:	200 kva
Vstup:	10 / 11 /22 /33kv
výstup:	0,4 kv
Vektorová skupina:	Dyn11 alebo Yyn0
Rozsah poklepania:	±5% alebo ±2×2,5%
Straty pri otvorenom okruhu:	≤ 500 W
Straty zaťaženia:	≤2700W
Spôsob chladenia:	ONAN

Výhody:

Existujú nejaké rozdiely medzi 200kva distribučným transformátorom namontovaným na stĺp a typom namontovaným na podložke?

1. Stĺpový distribučný transformátor 200 kva je upevnený na inžinierskom stĺpe v určitej výške nad zemou. Nezaberá cenné pôdne zdroje a má malý vplyv na pozemný priestor. Transformátor namontovaný na podložke je umiestnený na betónovom základe, ktorý vyžaduje určitú plochu.

2. Pretože je zavesený vo vzduchu, ľudia a zvieratá s ním menej pravdepodobne prídu do kontaktu, takže je relatívne bezpečnejší. Avšak ani tak netreba byť pri prejazde prehnane nervózny. Postačuje udržiavanie normálnej vzdialenosti. Transformátor namontovaný na podložke je inštalovaný relatívne skrytým spôsobom.

3. Každý jeden transformátor má obmedzený rozsah napájania, typicky v rozsahu od 5 kVA do 167 kVA. Používa sa hlavne na napájanie malého počtu používateľov na jednej linke. Avšak transformátor namontovaný na podložke má relatívne väčšiu kapacitu, v rozsahu od 75 kVA do 3000 kVA.

4.V porovnaní so zariadením uloženým pod zemou má tento spôsob inštalácie nad hlavou nižšie náklady na materiál a náročnosť výstavby. Je to veľmi ekonomické a praktické riešenie napájania.

5. Stĺpový distribučný transformátor 200 kva je zvyčajne valcová olejová nádrž naplnená chladiacim olejom na izoláciu a odvod tepla. Horná časť je vysokonapäťová pripojovacia svorka a spodná je nízkonapäťová pripojovacia svorka. Dizajn je veľmi kompaktný. Pre zaistenie bezpečnosti často integruje bleskozvody a poistky, aby sa zabránilo úderom blesku a skratom.
