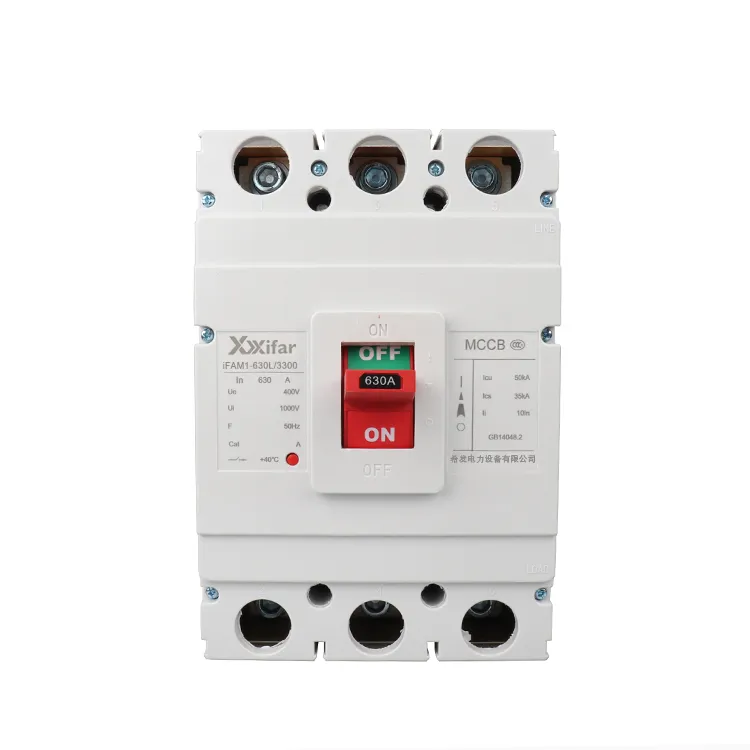

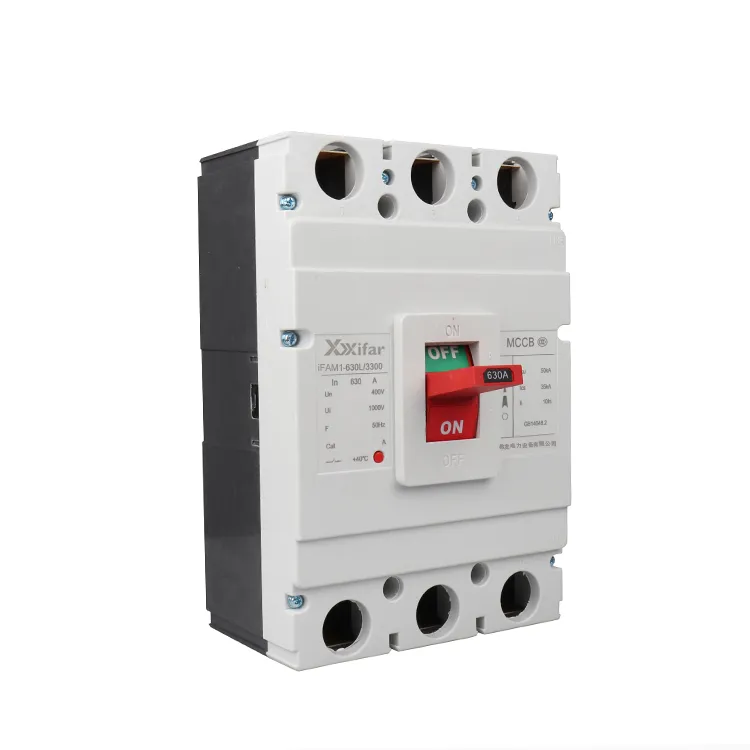

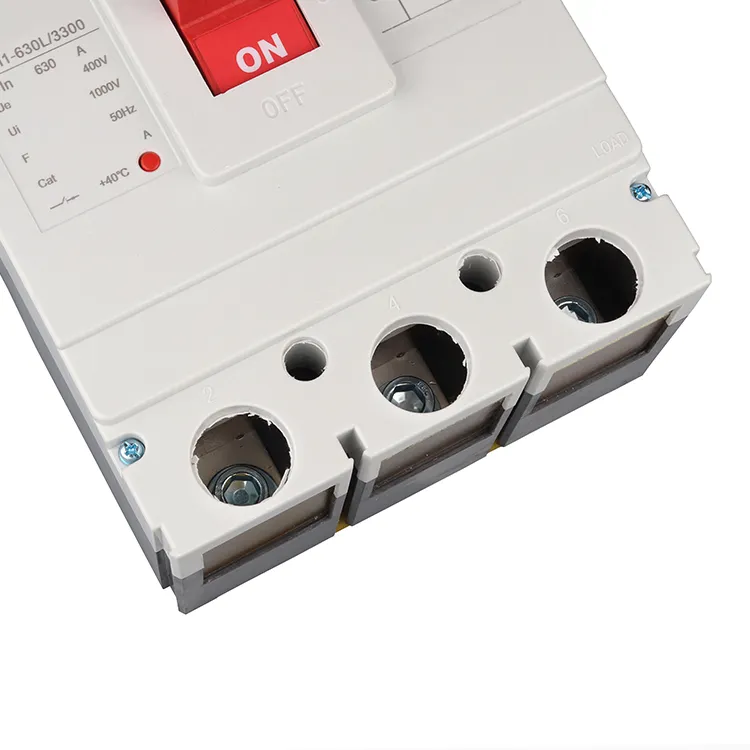

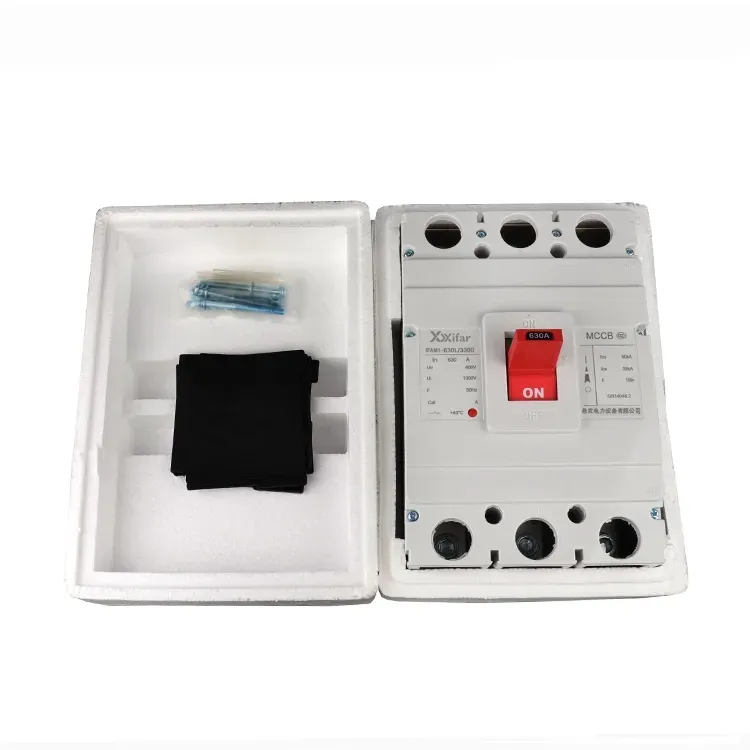

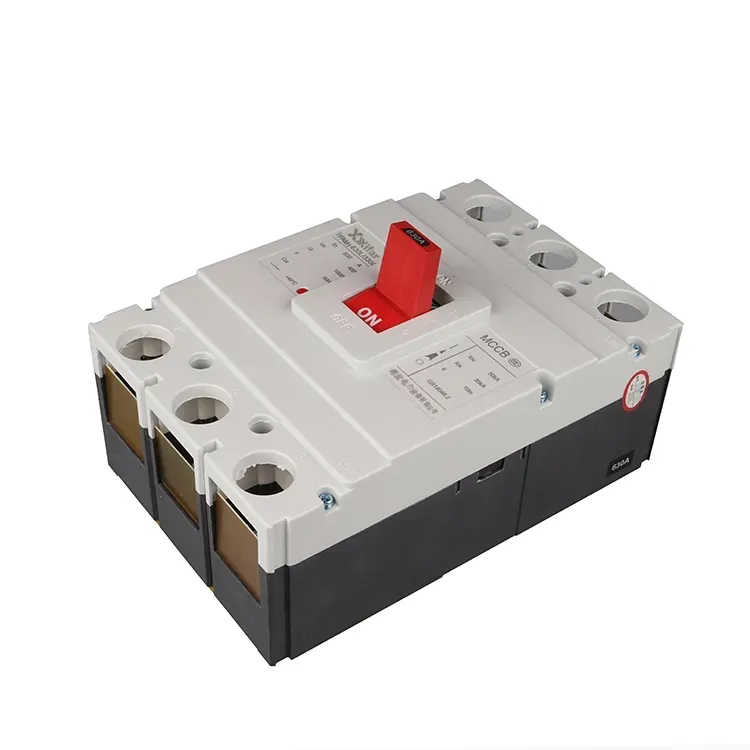

630a 3p tepelný magnetický lisovaný puzdrový istič

Tepelný magnetický lisovaný istič 630a 3p je základným a dôležitým ochranným zariadením používaným v systéme distribúcie energie nízkeho napätia. Má plne uzavretý izolačný kryt, z ktorého MCCB integruje základné komponenty vrátane kontaktného systému, jednotky na zhášanie oblúka a vypínacieho mechanizmu do kompaktnej konštrukcie.

Tepelný magnetický lisovaný istič A 630a 3p je navrhnutý ako zapečatená jednotka a vo všeobecnosti nie je určený na rozoberanie ani opravu. Široko sa používa v priemyselných a komerčných inštaláciách na poskytovanie ochrany v obvodoch so strednou a malou kapacitou, ktoré zvyčajne slúžia ako ochranné zariadenia na vetve alebo konci vedenia.

V rámci kategórie ističov sú ističe v lisovanej skrini umiestnené medzi vzduchovými ističmi, ktoré sa zvyčajne používajú ako hlavné prívody v distribučných systémoch, a miniatúrnymi ističmi, ktoré sa bežne používajú v obytných a ľahkých prevádzkach

Typické prípady použitia tepelných magnetických tvarovaných krytov 630a 3p zahŕňajú ochranné obvody motora, rozvodné dosky a napájacie vedenia pre stredne veľké zariadenia.

Parameter ističa 630a 3p s tepelným magnetickým tvarovaným puzdrom:

630a 3p tepelný magnetický lisovaný istič Funkčné charakteristiky

1. Ochrana proti preťaženiu:

V 630a 3p tepelnom magnetickom lisovanom puzdre sa ochrana proti preťaženiu nazýva aj dlhodobá ochrana. Ochrana proti preťaženiu je založená na tepelnej deformácii bimetalového pásu. Čas vypnutia sa riadi inverznou časovou charakteristikou: vyšší prúd má za následok rýchlejšie vypnutie. To chráni vodiče a zariadenia pred prehriatím v podmienkach trvalého preťaženia.

2. Ochrana skratu

Všeobecne povedané, ochrana proti skratu je implementovaná pomocou okamžitej ochrany v 630a 3p tepelnom magnetickom lisovanom ističi. Magnetická spúšť poskytuje okamžitú ochranu. Keď prúd dosiahne približne 8 až 12-násobok menovitej hodnoty, tepelný magnetický istič sa vypne v priebehu polovice cyklu frekvencie napájania, čo je približne 10 ms. Tým sa zabezpečí, že k prerušeniu dôjde skôr, ako skratový prúd dosiahne svoj vrchol.

3. Podpäťová ochrana

Ak je nainštalovaná podpäťová spúšť, dôjde k vypnutiu, ak napätie klesne pod 70 % menovitej hodnoty na viac ako 1 sekundu. Okamžité vypnutie nastane, ak napätie klesne pod 35% menovitej hodnoty. Táto funkcia pomáha predchádzať poškodeniu motorov pri nízkonapäťovej prevádzke.

4. Ochrana proti zemnému úniku

Tepelné magnetické ističe 630a 3p s integrovanými elektronickými ochrannými modulmi dokážu detekovať zvyškový prúd prostredníctvom transformátora prúdu s nulovou sekvenciou.  K vypnutiu dôjde, ak zvodový modul zistil viac ako 30 mA pre osobnú ochranu a 300 mA pre ochranu pred požiarmi. Čas vypnutia je zvyčajne do 0,1 sekundy.
