Strednapäťová ochrana proti prepätiu oxidu zinočnatého pre transformátor

Na výrobu pevného strednonapäťového zvodiča prepätia oxidu zinočnatého pre transformátor používa spoločnosť Wenzhou XiFa electric Power Equipment Co., Ltd. polymérové puzdro alebo porcelánové puzdro na zabezpečenie strednonapäťových zvodičov prepätia z oxidu zinočnatého s lepšou hydrofóbnosťou a ochranou proti vzplanutiu, aby vyhovovali rôznym prostrediam, ako sú pobrežné oblasti, oblasti s vysokou vlhkosťou a oblasti s vysokým znečistením. Nelineárny rezistor z oxidu zinočnatého a izolačný kryt podporujú vynikajúcu charakteristiku obnovy, aby sa zabezpečilo, že pri aktivácii zvodičov prepätia z oxidu zinočnatého vysokého napätia nie je žiadny prúd.

Odoslať dopyt

Popis produktu

ZnO varistorové bloky sú základným komponentom vysokého napätiazvodiče prepätiapre transformátor. Umožňuje, aby zvodiče prepätia vysokého napätia mali extrémne silné nelineárne voltampérové charakteristiky, čo znamená, že odpor je extrémne vysoký a nevedie takmer žiadny prúd pri napätí napájacej frekvencie, avšak v podmienkach prepätia prudko klesá, čo umožňuje prúdenie prúdu a vybíjanie energie.

Izolačné puzdro má štruktúru dáždnika, aby sa čo najviac zväčšila povrchová vzdialenosť. Vo väčšine prípadov je izolačný kryt vyrobený z porcelánu alebo silikónovej gumy. Porcelánové puzdro má väčšiu mechanickú pevnosť, ktorá sa bežne používa v 110 kv elektrickej sieti, a polymérové puzdro má iba 1/5 až 1/3 hmotnosti porcelánového puzdra, ktoré je široko používané v 10 až 66 kv elektrickej sieti.

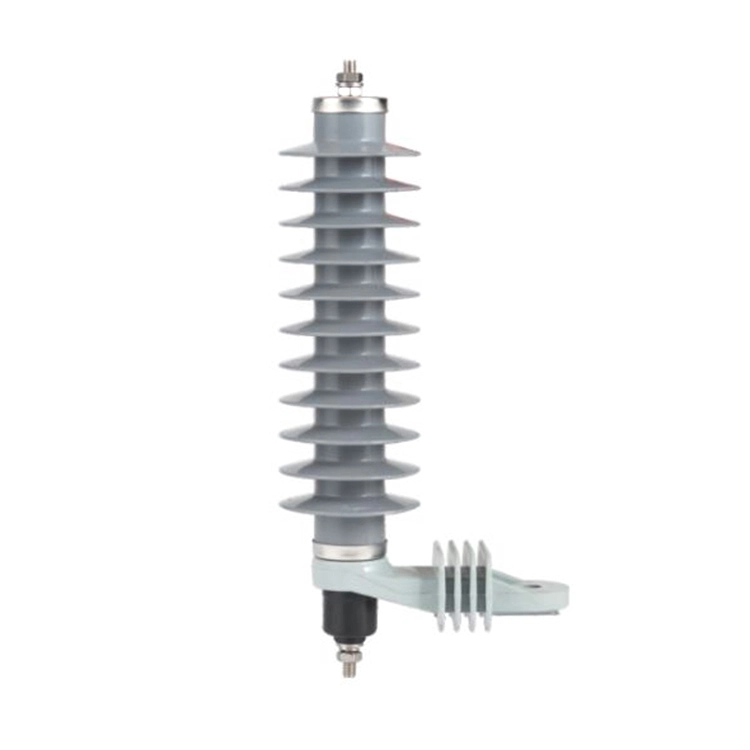

Medium Voltage Zinc Oxide Surge Arrester For Transformer

Parameter produktu:

Režim	nás	Ur	Uc	U1mA	Vs	VL	Vsw	LD (2 ms)	HC (4/10 μs)
	kV(r.m.s)			≮kV	≯ kV			A	kA
YH5WZ-5/15	3	5	4.0	8.0	17.3	15	12.8	100	65
YH5WZ-10/30	6	10	8.0	15.0	34.5	30	25.6	100	65
YH5WZ-17/50	10	17	13.6	25.0	57.5	50	38.5	100	65
YH5WZ-51/134	35	51	40.8	73.0	154	134	114	250	100
YH5WZ-54/134	35	54	43.2	77.0	154	134	114	250	100

nás	Menovité napätie systému
Ur	Menovité napätie zvodiča
Uc	Trvalé prevádzkové napätie
U1mA	Jednosmerné referenčné napätie pri 1 mA
Vs	Strmý prúd Impulzné zvyškové napätie;
VL	Impulzné zvyškové napätie blesku
Vsw	Spínacie impulzné zvyškové napätie
LD	Dlhá výdrž prúdového impulzu
HC	Odolnosť impulzu vysokého prúdu

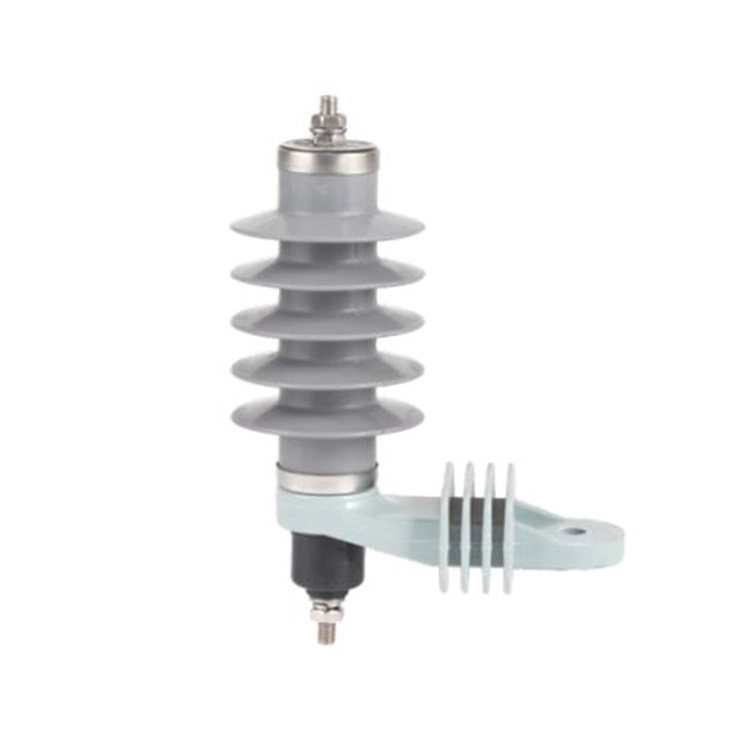

Medium Voltage Zinc Oxide Surge Arrester For Transformer

Časté otázky o produkte:

Otázka: Ako funguje vysokonapäťový zvodič prepätia z oxidu zinočnatého pre transformátor?

Odpoveď: Pri normálnom napätí napájacej frekvencie vykazuje zvodič ZnO extrémne vysoký odpor a nevedie takmer žiadny prúd.

Keď dôjde k prepätiu, odpor prudko klesne, čo umožní zvodiču viesť a bezpečne rozptýliť rázovú energiu.

Otázka: Môže byť zvodič prepätia z oxidu zinočnatého stredného napätia pre transformátor prispôsobený?

Odpoveď: Áno, môžu byť prispôsobené podľa:

1. Trieda napätia transformátora;

2. Konfigurácia systému a typ inštalácie;

3. Hodnotenie nárazového prúdu;

4. Podmienky prostredia (znečistenie, teplota, vlhkosť).
