100 Kva rozvod 13,8 Kv pólové transformátory

Spoločnosť Wenzhou Xifa Electric Power Equipment Co., Ltd., založená v roku 2006, s 20-ročnou technickou akumuláciou, sa stala vedúcou základňou výroby transformátorov. Koncept štíhlej výroby implementujeme do každého výrobného procesu, aby sme zabezpečili, že produkty budú spĺňať potreby každého kupujúceho. Ročný objem výroby našej továrne je až 5 000 kusov. Máme schopnosť spracovávať suroviny a optimalizovať náklady na 100 kva rozvodné 13,8 kv pólové transformátory. Preto máme viac výhod z hľadiska ceny.

Odoslať dopyt

Popis produktu

Tento 100 kva distribučný 13,8 kv pólový transformátor má menovitý výkon 100 kVA. Napätie na primárnej strane je 13800V (v zapojení do trojuholníka) a napätie na sekundárnej strane môže byť 120/240V, 240/480V alebo iné prispôsobené napätie. Tento transformátor môže byť pripojený k trojfázovému systému rozvodnej siete na poskytovanie nízkonapäťovej energie do distribučného systému.

Pri použití vysokonapäťových porcelánových vývodiek má primárna strana 100 kva distribučného 13,8 kv pólového transformátora dvojité vývodky a sekundárna strana má tri vývodky. Nadzemný distribučný transformátor využíva medené vinutia a orientované jadrá z kremíkovej ocele, pozostávajúce z jednej cievky a dvoch krúžkov zo železného jadra. Pocínované svorky na primárnej a sekundárnej strane môžu byť pripojené k medeným alebo hliníkovým vodičom.

Ako profesionálny distribučný transformátor 100 Kva Distribution 13,8 Kv Pole Transformers využíva dizajn jadra cievky s úsporou energie, ktorý nielen zaisťuje stabilitu prevádzky, ale tiež efektívne znižuje spotrebu energie. Tento pólový distribučný transformátor, vyrobený pokročilou technológiou, zaisťuje dlhodobú spoľahlivosť a dlhú životnosť.

Každé zariadenie prešlo prísnymi komplexnými akceptačnými testami a už viac ako 10 rokov udržujeme rekord v nulovej poruchovosti. 100 kva distribučný 13,8 kv pólový transformátor vyhovuje normám IEC, ANSI a ďalším významným medzinárodným normám, čo zabezpečuje kompatibilitu s globálnymi systémami rozvodnej siete.

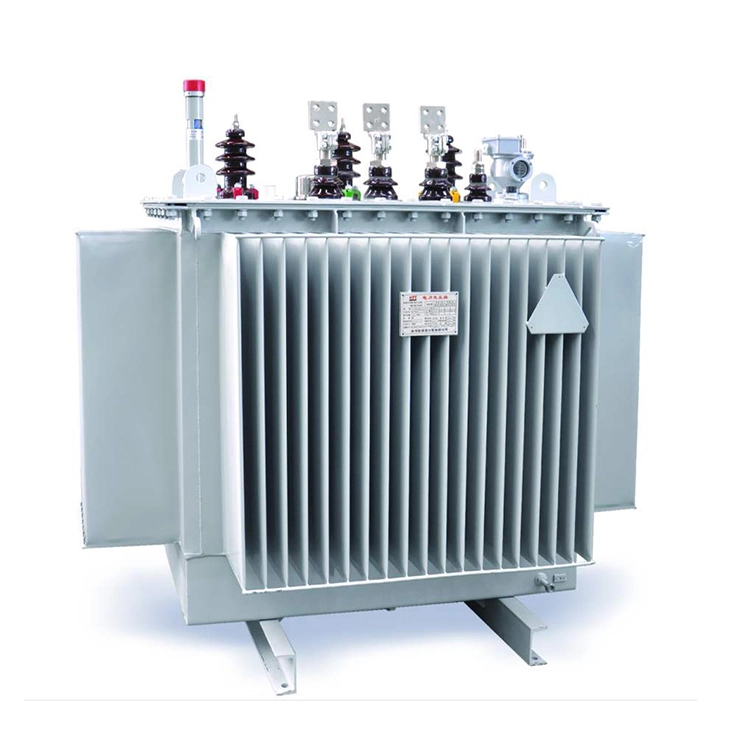

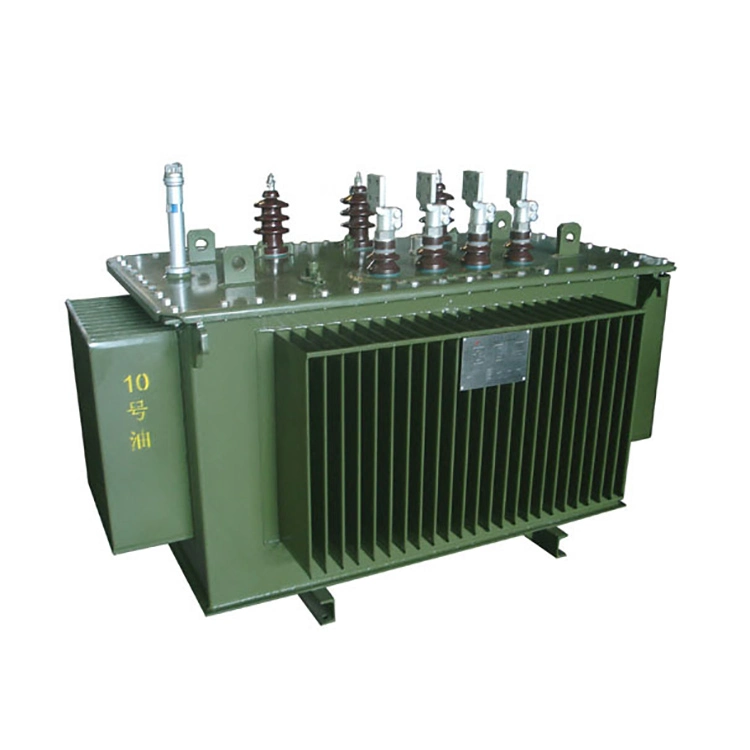

100 Kva Distribution 13 8 Kv Pole Transformers

Technický parameter:

Názov produktu:	100 kva rozvod 13,8 kv pólový transformátor
Frekvencia:	50/60 Hz
Napätie na primárnej strane:	13,8 kV
Napätie na sekundárnej strane:	120/240 V, 240/480 V, 380 V/400 V
Strata jadra:	≈210 W až 290 W
Strata vinutia:	≈850 W až 980 W
Žiadny prúd záťaže:	1,6 % až 1,8 %
Impedancia skratu:	2 % – 4 %
Materiál navíjania:	Meď alebo hliník

Otázka: Ako by sa mali pri výbere modelu a vykonávaní inštalácie pre 100 kva distribučný 13,8 kv pólový transformátor určiť špecifické konfigurácie poistiek, bleskozvodičov a uzemňovacej ochrany, aby vyhovovali požiadavkám na spoľahlivosť vidieckych alebo vzdialených energetických sietí?

1. Poistka sa volí na základe 2 až 2,5 násobku menovitého prúdu 100 kva distribučného 13,8 kv pólového transformátora na strane vysokého napätia (približne 7,25 A). Odporúča sa použiť 15 až 20 A výpadkovú poistku, aby sa spoľahlivo zabránilo budiacemu nárazovému prúdu počas operácie zatvárania (zvyčajne 8 až 12-násobok menovitého prúdu, trvajúceho do 0,1 sekundy), pričom sa zabezpečí, že sa transformátor môže rýchlo roztaviť a izolovať v prípade skratu alebo preťaženia vo vnútri transformátora.

2. Bleskoistka je zvolená ako bezmedzerový typ oxidu zinočnatého (MOV) s menovitým napätím 15 kV alebo 18 kV, inštalovaná na strane vysokého napätia medzi poistkou a 100 kva rozvodnou 13,8 kv pólovou transformátorovou priechodkou.

3.Jeho uzemňovacia svorka je priamo spojená s uzemňovacou svorkou skrine transformátora, aby absorbovala údery blesku alebo prevádzkové prepätia a obmedzila zvyškové napätie. Ochrana uzemnenia vyžaduje, aby bol nulový bod 100 kva rozvodného 13,8 kv pólového transformátora priamo uzemnený (v závislosti od typu uzemnenia systému, napr. TN C alebo TN S), pričom uzemňovacie svorky krytu a bleskoistky zdieľajú jednu uzemňovaciu elektródu. Odpor uzemnenia napájacej frekvencie by nemal presiahnuť 10 Ω vo vidieckych energetických sieťach alebo 4 Ω v mestských a vysoko spoľahlivých oblastiach, čím sa dosiahne bezpečné vybitie poruchového prúdu a ochrana personálu a zariadení.

Koordinovaná konfigurácia týchto troch prvkov môže spĺňať požiadavky na ochranu proti nadprúdu, prepätiu a poruche uzemnenia stožiarového transformátora.
