Transformátor jadra z amorfnej zliatiny 33kv 2,5 Mva

Aby sa vyhovelo požiadavkám používateľov na vysokokvalitnú a nízkostratovú elektrickú energiu, spoločnosť Wenzhou XiFa Electric Power Equipment Co., Ltd. vyrobila a vyrobila transformátor s jadrom z amorfnej zliatiny 33kv 2,5 mva. Je vyrobený zo zeleného a energeticky úsporného amorfného zliatinového materiálu. Pri prevádzke v stave nízkej záťaže alebo bez záťaže po dlhú dobu sú ročné úspory nákladov na elektrinu značné. Vyššie počiatočné obstarávacie náklady sa zvyčajne môžu vrátiť prostredníctvom úspory elektrickej energie do 3 až 5 rokov.

Odoslať dopyt

Popis produktu

Jadro 33kv 2,5 mva olejového transformátora s jadrom z amorfnej zliatiny je vyrobené z uzavretej slučky vinutia pásov amorfnej zliatiny na báze železa. Integrovaná štruktúra bez laminovaných vzduchových medzier výrazne znižuje hysterézu a straty vírivými prúdmi. V porovnaní s tradičnými jadrami z kremíkovej ocele je strata bez zaťaženia výrazne znížená. Stĺpik jadra a strmeň sú navzájom spojené epoxidovým lepidlom na sklo, vďaka čomu je celková tuhosť silnejšia a účinne potláča prevádzkové vibrácie a hluk.

Vinutia transformátora s jadrom z amorfnej zliatiny s 33 kv 2,5 mva ponoreného do oleja používajú medené vodiče vysokej čistoty a sú kombinované s viacvrstvovým izolačným povlakom vhodným pre podmienky vysokého napätia. V kombinácii s vylepšenou špirálovou a súvislou prekladanou štruktúrou vinutia rovnomerne rozdeľuje elektrické pole vinutia, čo zlepšuje toleranciu izolácie a odolnosť proti deformácii. Vysokonapäťová strana 33kv 2,5 mva olejového transformátora z amorfnej zliatiny je vybavená ±2 × 2,5 % bezbudiacimi prevodmi na reguláciu napätia, ktoré sa dokážu presne prispôsobiť regulačným požiadavkám kolísania sieťového napätia.

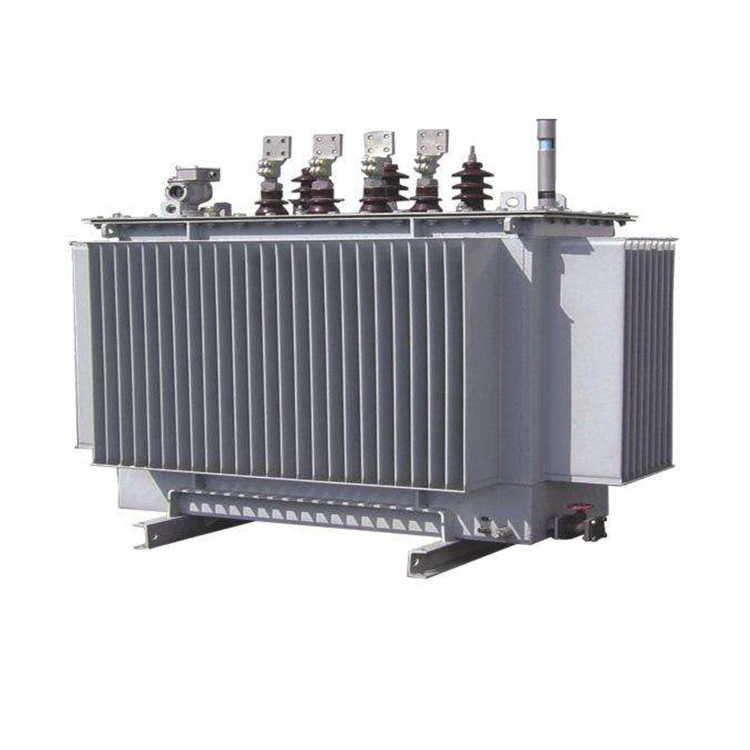

Skriňové telo je tvorené integrálnym zváraním vlnitých oceľových plechov. Spoliehajúc sa na adaptívnu štruktúru výmeny tepla vlnitého plášťa môže dosiahnuť efektívne chladenie izolačného oleja s prirodzenou cirkuláciou bez potreby externého zariadenia na odvádzanie tepla, vhodné na dlhodobú nepretržitú prevádzku. Transformátor s jadrom z amorfnej zliatiny 33kv 2,5 mva je naplnený ekologickým minerálnym izolačným olejom v súlade s normami IEC 296, ktorý kombinuje vynikajúcu tepelnú vodivosť a izolačný výkon, účinne izoluje vnútorné komponenty pod napätím a predchádza rizikám poškodenia izolácie.

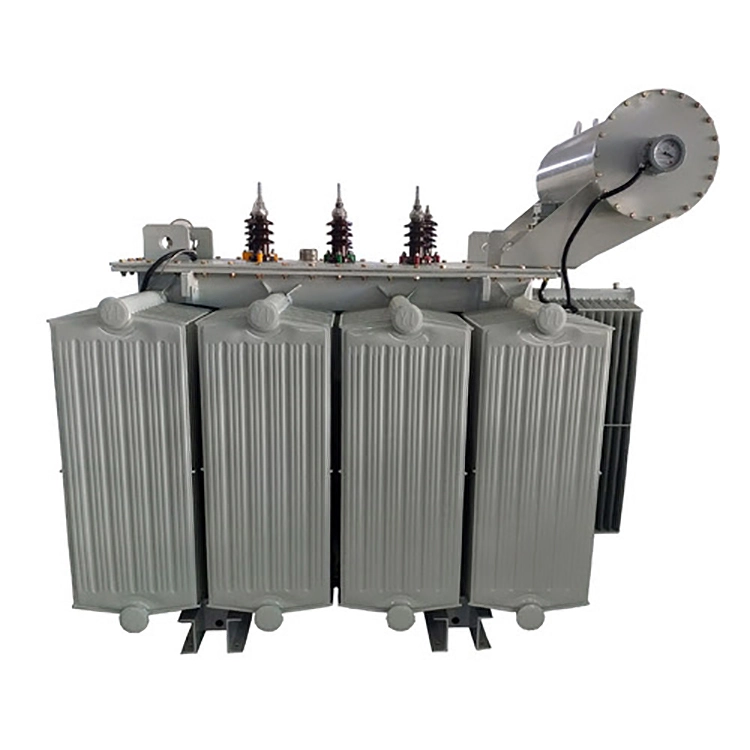

33kv 2 5 Mva Oil Immersed Amorphous Alloy Core Transformer

Technický parameter:

Názov produktu	33kv 2,5 mva transformátor s jadrom z amorfnej zliatiny ponorený do oleja
Menovitá frekvencia	50 Hz / 60 Hz (prispôsobiteľné)
Vysoké napätie (HV)	33 kV
Rozsah dotykov HV	±2×2,5% alebo ±5%
Nízke napätie (LV)	0,4 kV (400 V); Vlastné: 415V, 433V, 480V
Skupina pripojenia	Dyn11 (štandard); Yyn0 voliteľné
Typ chladenia	ONAN
Trieda izolácie	Trieda A
Úroveň izolácie	VN: LI170AC70 / NN: LI10AC3
P0	≤ 1080 W
Pk @ 75 °C	≤ 16800 W
Impedancia skratu	6,5 %; Voliteľné: 6 % / 7 % / 8 %
Žiadne aktuálne zaťaženie	≤ 0,45 %

Kľúčové vlastnosti:

1. Ultra úspora energie: Vďaka použitiu jadier z amorfnej zliatiny sa straty bez zaťaženia znížia približne o 70 % až 80 % v porovnaní s tradičnými transformátormi z kremíkového plechu typu S9/S11. 33kv 2,5 mva olejový transformátor s amorfnou zliatinou je vhodný najmä na dlhodobú prevádzku vo vidieckych energetických sieťach a priemyselných odvetviach, kde záťaž nie je vždy na plnú kapacitu.

2. Úplne utesnené bezúdržbové : Olejová nádrž má úplne utesnenú štruktúru, aby sa olej nedostal do kontaktu so vzduchom, čím sa zabráni navlhnutiu a starnutiu izolačného oleja. Transformátor s amorfným zliatinovým jadrom 33kv 2,5 mva má bezúdržbovú životnosť 50 rokov a je vhodný do drsných vonkajších prostredí.

3. Vysoká spoľahlivosť: Nízkonapäťové vinutie je navinuté medenou fóliou, zatiaľ čo vysokonapäťové vinutie je navinuté medeným drôtom. Vďaka vysokej odolnosti voči skratu a odolnosti voči úderom blesku je konštrukcia kompaktná,
