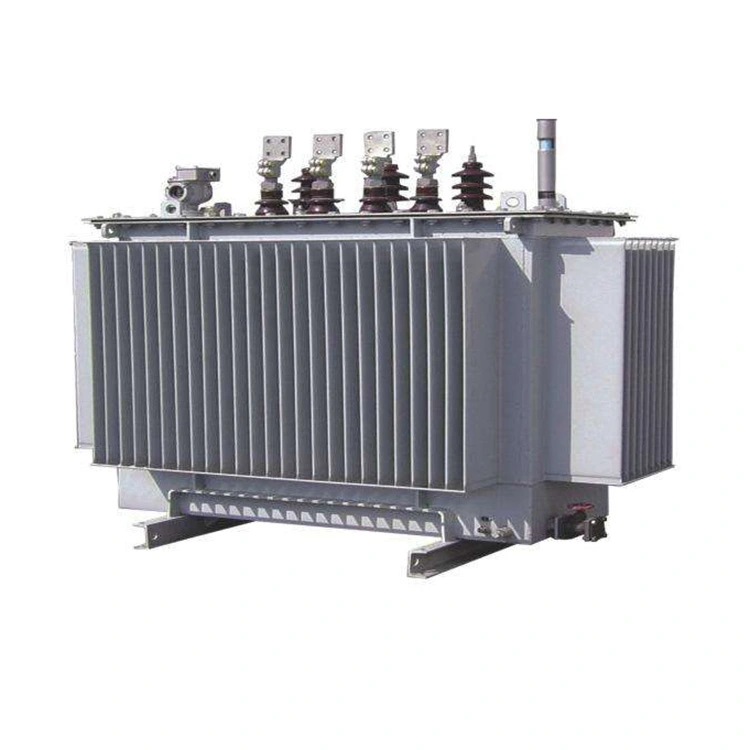

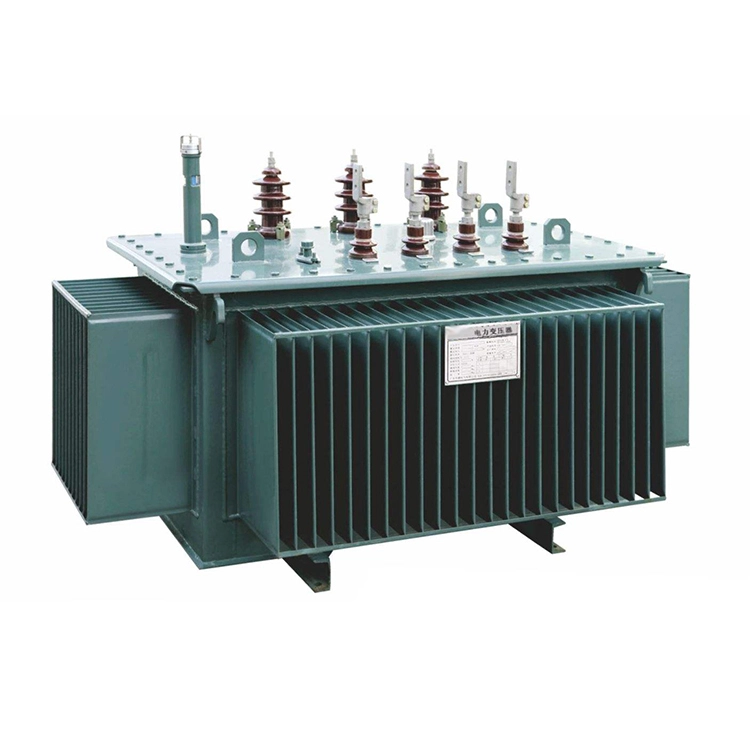

800kva transformátor ponorený do amorfného zliatinového oleja

Transformátor ponorený do amorfnej zliatiny 800 kva je vyrobený z nového typu energeticky úsporného materiálu. Jeho jadro je vyrobené z amorfnej zliatiny s vysokou magnetickou permeabilitou a extrémne nízkou hysteréznou stratou, čo môže výrazne zvýšiť energetickú účinnosť bez zaťaženia a je v súlade s normami GB/T 20052 alebo IEC 60076. A jeho chladiaci spôsob je ponorený do oleja.

Utesnená štruktúra 800kva transformátora ponoreného do amorfnej zliatiny je vhodná pre odolnosť voči vlhkosti a korózii, vhodná pre vonkajšie alebo vnútorné rozvodne s nadmorskou výškou ≤1000 m a nárastom teploty prostredia o ≤55K.

Najväčšia výhoda tohto 800kva transformátora ponoreného do amorfného zliatinového oleja spočíva v extrémne nízkej strate bez zaťaženia. Tento transformátor má približne 300 – 450 W (v porovnaní s plechom z kremíkovej ocele, ktorý je asi 1 000 – 1 500 W), čo je o 60 až 75 % menej ako tradičné transformátory z kremíkového plechu. Zároveň má nízku hlučnosť (≤55 až 60 dB), vysokú kapacitu preťaženia, dlhú životnosť a bežne sa dá používať 25 až 30 rokov. Náklady sú však vyššie (asi o 20 % až 40 % drahšie ako transformátory rovnakej špecifikácie s plechmi z kremíkovej ocele).

Preto je transformátor ponorený do amorfnej zliatiny 800 kva vhodný pre priemyselné, komerčné scenáre alebo scenáre distribúcie energie s vysokými požiadavkami na energetickú účinnosť.

Technický parameter:

Otázka: Prečo je strata pri nulovom zaťažení 800kva transformátora ponoreného do amorfného zliatinového oleja výrazne nižšia ako v prípade transformátora s rovnakou kapacitou vyrobeného z plechov z kremíkovej ocele?

Odpoveď: Po prvé, hrúbka pásu amorfnej zliatiny je len 20 až 30 µm, čo je približne jedna desatina hrúbky bežných plechov z kremíkovej ocele (230 až 350 µm). Podľa vzťahu, že strata vírivými prúdmi je úmerná druhej mocnine hrúbky, strata vírivými prúdmi v jadre 800 kVA je výrazne znížená. Súčasne je odpor amorfnej zliatiny asi 2,5-krát vyšší ako odpor plechov z kremíkovej ocele, čo ďalej oslabuje stratu cirkulačného prúdu indukovanú medzi vrstvami pri zmene magnetického toku.

Po druhé, hysterézna slučka je úzka a koercivita je nízka. Amorfná zliatina má amorfnú štruktúru bez defektov na hranici zŕn a odolnosť proti preklápaniu magnetickej domény je malá. Koercivita je len 1/3 až 1/5 koercivity plechov z kremíkovej ocele. To výrazne znižuje energiu potrebnú na každý cyklus magnetizácie a výrazne znižuje stratu hysterézy.

Po tretie, konštrukcia pracovnej hustoty magnetického toku je relatívne nízka. Pre 800kva transformátor ponorený do amorfnej zliatiny v oleji je menovitá hustota magnetického toku zvyčajne nastavená na 1,35 až 1,45 T, čo je menej ako 1,65 až 1,75 T plechov z kremíkovej ocele. Pretože strata železa je úmerná štvorcu alebo vyššej mocnine hustoty magnetického toku, vhodné zníženie hustoty magnetického toku môže viesť k výraznému zníženiu straty jednotkovej hmotnosti.

Na základe vyššie uvedených mechanizmov je strata pri nulovom zaťažení 800kva transformátora ponoreného do oleja z amorfnej zliatiny vo všeobecnosti iba 30 % až 40 % straty pri transformátore rovnakej kapacity s plechmi z kremíkovej ocele triedy S13 alebo S14. Je obzvlášť vhodný pre scenáre distribúcie energie, kde je zariadenie často v podmienkach nízkej záťaže alebo v pohotovostnom režime.
