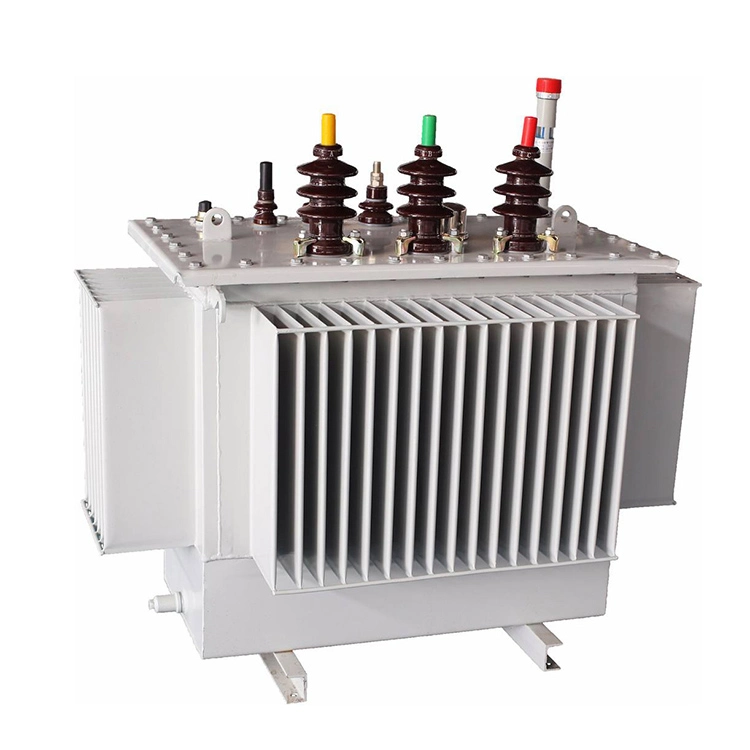

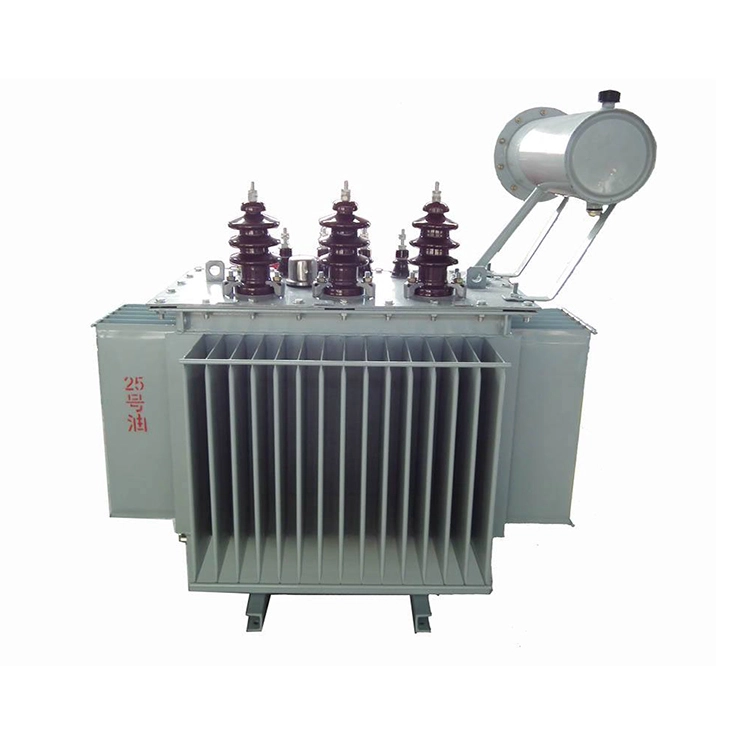

200kva medené vinutie série S13 transformátor ponorený do oleja

Výkonové transformátory ponorené do oleja: Vlastnosti, aplikácie a úvahy pri výbere

200kva medené vinutie s13 séria olejových výkonových transformátorov sa široko používa v moderných elektrických sieťach. Primárnou funkciou olejového transformátora je premieňať úrovne napätia a efektívne distribuovať elektrickú energiu do rôznych typov záťaží. Na princípe elektromagnetickej indukcie, 200kva medené vinutie série s13 transformátory ponorené do oleja môžu podľa potreby zvyšovať alebo znižovať napätie striedavého prúdu, aby boli vhodné pre širokú škálu aplikácií v energetických zariadeniach, priemyselných zariadeniach a poľnohospodárskych systémoch. Ich dizajn kombinuje efektívne chladenie, spoľahlivú izoláciu a dlhú životnosť, čo im umožňuje pracovať vo vnútornom aj vonkajšom prostredí.

Technické princípy a hlavné komponenty

Hlavnými prvkami 200kva medeného vinutia s13 transformátora ponoreného do oleja sú magnetické jadro, vinutia a izolačný olej. Jadro je vo všeobecnosti vyrobené z vysoko kvalitných laminácií z kremíkovej ocele usporiadaných tak, aby sa znížili straty vírivými prúdmi a zlepšil sa magnetický výkon. V závislosti od konštrukčných požiadaviek môžu byť vinutia vyrobené z medených vodičov a sú konfigurované do vysokonapäťových a nízkonapäťových cievok.

Nádrž transformátora je naplnená izolačným olejom, ktorý plní dve dôležité funkcie. Poskytuje elektrickú izoláciu medzi komponentmi pod napätím a zároveň odvádza teplo z vinutia a jadra. Teplo vznikajúce počas prevádzky sa prenáša cez olej a následne sa odvádza cez povrch nádrže do okolitého vzduchu. Tento proces chladenia pomáha udržiavať stabilné prevádzkové teploty a podporuje dlhodobú spoľahlivosť. Kryt je navrhnutý tak, aby zabránil vniknutiu prachu a cudzích predmetov a zaistil bezpečnú prevádzku v rôznych prostrediach.

Výkonové charakteristiky a typické aplikácie

Olejové ponorné transformátory sú dostupné v širokom rozsahu kapacít, bežne vrátane menovitých výkonov od 25 kVA do 4000 kVA. Typické konfigurácie napätia môžu zahŕňať vysokonapäťovú stranu s menovitým napätím 10 kV a nízkonapäťovú stranu s menovitým napätím 400 V. Hodnoty impedancie a straty záťaže sa líšia podľa kapacity transformátora a konštrukčných požiadaviek.

200kva medené vinutie s13 séria olejových ponorných transformátorov je skonštruovaná tak, aby fungovala v náročných podmienkach prostredia, ktoré zahŕňajú oblasti s nízkou aj vysokou teplotou. Ich trojfázová konfigurácia spĺňa požiadavky priemyselných energetických systémov, zatiaľ čo silná elektromagnetická kompatibilita pomáha minimalizovať rušenie s blízkymi zariadeniami.

Bežné aplikácie zahŕňajú rozvodne, priemyselné distribučné siete, poľnohospodárske zavlažovacie stanice, komerčné budovy a ďalšie zariadenia, ktoré vyžadujú spoľahlivé a stabilné napájanie.

Technické výhody a bezpečnostné prvky

V porovnaní s transformátormi suchého typu, 200kva medené vinutie série S13 ponorené transformátory ponúkajú niekoľko odlišných výhod. Izolačný olej poskytuje vyššiu dielektrickú pevnosť ako vzduch, čo umožňuje kompaktnejší elektrický dizajn pri zachovaní spoľahlivého izolačného výkonu. Okrem toho olej efektívnejšie absorbuje a prenáša teplo. Pomáha znižovať tepelné namáhanie a predlžuje životnosť zariadenia.

Ďalšou dôležitou výhodou je ochrana proti vlhkosti. Olej obklopuje vnútorné komponenty a pôsobí ako bariéra proti vlhkosti, vďaka čomu sú olejové transformátory vhodné najmä do oblastí so zvýšenou vlhkosťou.

Z hľadiska bezpečnosti sú transformátorové nádrže bežne vybavené zariadeniami na uvoľnenie tlaku. Ak vnútorná porucha spôsobí zvýšenie tlaku nad bezpečnú hranicu, zariadenie automaticky uvoľní nadmerný tlak, aby pomohlo ochrániť zariadenie pred vážnym poškodením. Spoločnosť Wenzhou XiFa Electrical Power Equipment Co., Ltd tiež ponúka prispôsobené návrhy, ktoré zahŕňajú rôzne konfigurácie jadra a materiály vinutia, aby splnili špeciálne požiadavky na inštaláciu alebo jedinečné charakteristiky zaťaženia.

Výber a prevádzkové úvahy

Výber vhodného olejového transformátora začína starostlivým vyhodnotením očakávaného zaťaženia. Napríklad inštalácie napájajúce veľké motory často vyžadujú dodatočnú kapacitu na prispôsobenie sa štartovacím prúdom a budúcemu rozšíreniu. Pri výbere konštrukcie krytu a úrovne ochrany by sa mali zvážiť aj podmienky prostredia, najmä pri vonkajších inštaláciách vystavených dažďu, prachu alebo drsným poveternostným podmienkam.

Pravidelná údržba je nevyhnutná pre spoľahlivú prevádzku. Stav izolačného oleja by sa mal pravidelne monitorovať, vrátane kontroly obsahu vlhkosti a chemickej degradácie. Keď kvalita oleja prekročí prijateľné limity, mali by sa vykonať nápravné opatrenia, ako je výmena oleja alebo regenerácia.

Pri dlhšom skladovaní alebo odstavení sú potrebné vhodné opatrenia na ochranu transformátora pred vniknutím vlhkosti. Počas akejkoľvek činnosti kontroly alebo údržby musí byť zariadenie úplne izolované od zdroja napájania a mali by sa dodržiavať príslušné bezpečnostné postupy, aby sa predišlo nebezpečenstvu elektrickým prúdom.

So svojimi vynikajúcimi izolačnými vlastnosťami, efektívnym chladiacim výkonom a overenou spoľahlivosťou zohrávajú olejové transformátory naďalej kľúčovú úlohu pri zabezpečovaní stabilnej a efektívnej distribúcie energie v širokej škále priemyselných odvetví a infraštruktúrnych projektov na celom svete.

Technická špecifikácia:
