2500 KVA 11 až 0,4 KV Transformátor suchého typu

V Wenzhou Xifa Electrical Equipment Co., Ltd. vyrábame vysokovýkonné riešenia napájania pre priemyselné a komerčné aplikácie. Náš suchý transformátor 2500 kVA 11 až 0,4 kV je navrhnutý tak, aby znížil prenos vysokého napätia (11 kV) na bezpečný, použiteľný nízkonapäťový 0,4 kV výkon s výnimočnou účinnosťou a spoľahlivosťou. Či už potrebujete cenovo výhodné hliníkové vinutie alebo medené vinutie s vysokou vodivosťou, každý transformátor prispôsobíme vašim špecifickým stratovým požiadavkám a prevádzkovým podmienkam.
Vďaka našim zručným a optimalizovaným výrobným procesom dokážeme skrátiť dodaciu lehotu len na 2 alebo 3 týždne. Na balenie používame profesionálnu exportnú drevenú krabicu. Obchodné podmienky, ktoré akceptujeme, zahŕňajú FOB, CIF, CFR, EXW a ďalšie

Odoslať dopyt

Popis produktu

Suchý transformátor 2500 kVA 11 až 0,4 kV pozostáva hlavne z nasledujúcich komponentov: jadro transformátora, vinutia transformátora, izolácia transformátora, transformátorové vodiče, chladiace zariadenie transformátora a zariadenie na meranie teploty.

Cievky

Cievky transformátora suchého typu 2 500 kVA 11 až 0,4 kV sú navinuté na vysoko presných navíjacích strojoch. Nízkonapäťové vinutie využíva konštrukciu vinutia z fólie. Pre transformátory s väčšou kapacitou sú ventilačné kanály vyhradené. Po navinutí sa uskutoční vákuové sušenie. Proces odlievania a tuhnutia sa prísne vykonáva v súlade s procesnými normami, čím sa zaisťuje, že vo vnútri cievok nie sú žiadne bubliny alebo dutiny, čo umožňuje transformátoru dosiahnuť optimálnu prevádzku.

Jadro

Jadro tejto série 2500 kVA 11 až 0,4 kV suchého transformátora je vyrobené z kvalitných, za studena valcovaných silikónových oceľových plechov s vysokou permeabilnou zrnitosťou. Používajú sa pokročilé rezacie linky z kremíkového oceľového plechu a 45° úplne pokosová technika stohovania jadra. Ramená jadra sú zviazané jednosmernou páskou zo sklenených vlákien triedy F a na upevnenie sa používa nová štruktúra ťahacích dosiek bez prepichovania otvorov na strmene jadra. Povrch jadra je potiahnutý epoxidovou živicou, ktorá znižuje vplyv zvodového toku, účinne optimalizuje rozloženie magnetického obvodu a znižuje hlučnosť jadra, straty bez záťaže a prúd naprázdno. To výrazne zlepšuje kvalitu vzhľadu distribučného transformátora.

Vysokonapäťové vinutie

Vysokonapäťové vinutie 2500 kVA 11 až 0,4 kV transformátora suchého typu využíva segmentovanú štruktúru vrstiev, ktorá výrazne znižuje napätie medzi vrstvami vinutia. Tvorí ho vákuovo liata epoxidová živica s výplňou, ktorá znižuje úroveň vnútorného čiastočného vybitia vinutia a zlepšuje elektrický výkon cievky. Izolácia medzi vrstvami vinutia používa predimpregnovanú tkaninu z DMD epoxidovej živice, ktorá zvyšuje odolnosť voči napätiu. Povrch vinutia je vyplnený sieťovinou zo sklenených vlákien, čím sa zlepšuje rázová húževnatosť cievky a zvyšuje sa schopnosť distribučného transformátora odolávať skratu. Cievka nikdy nevyschne ani nepraská.

Nízkonapäťové vinutie:

Nízkonapäťové vinutie má fóliovú konštrukciu. Radiálne chladiace kanály sa v cievke používajú na zvýšenie schopnosti odvádzania tepla. Izolácia medzi vrstvami nízkonapäťového vinutia suchého transformátora s výkonom 2 500 kVA 11 až 0,4 kV používa predimpregnovanú tkaninu z epoxidovej živice DMD. Konce sú utesnené a zaliate epoxidovou živicou, výsledkom čoho je celistvé vytvrdené tvarovanie.

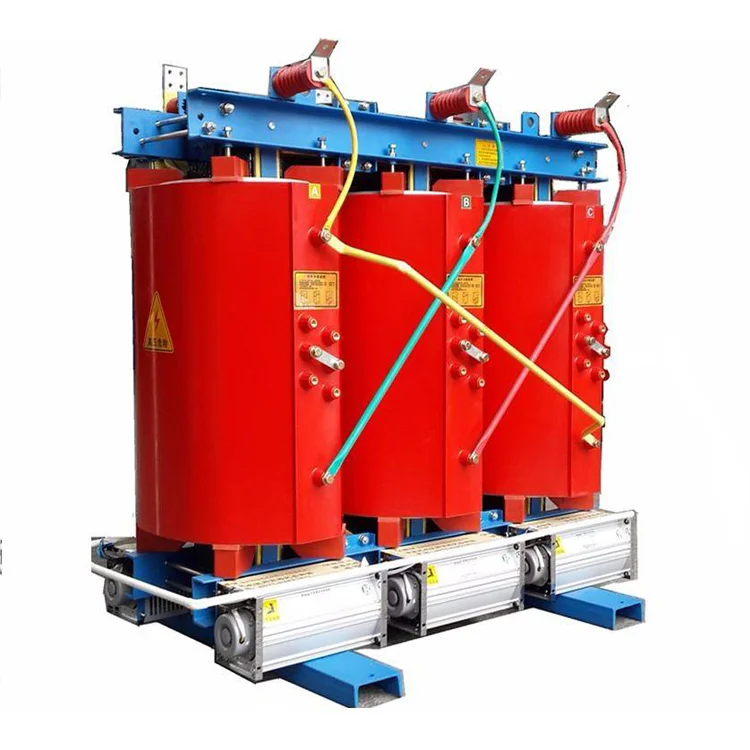

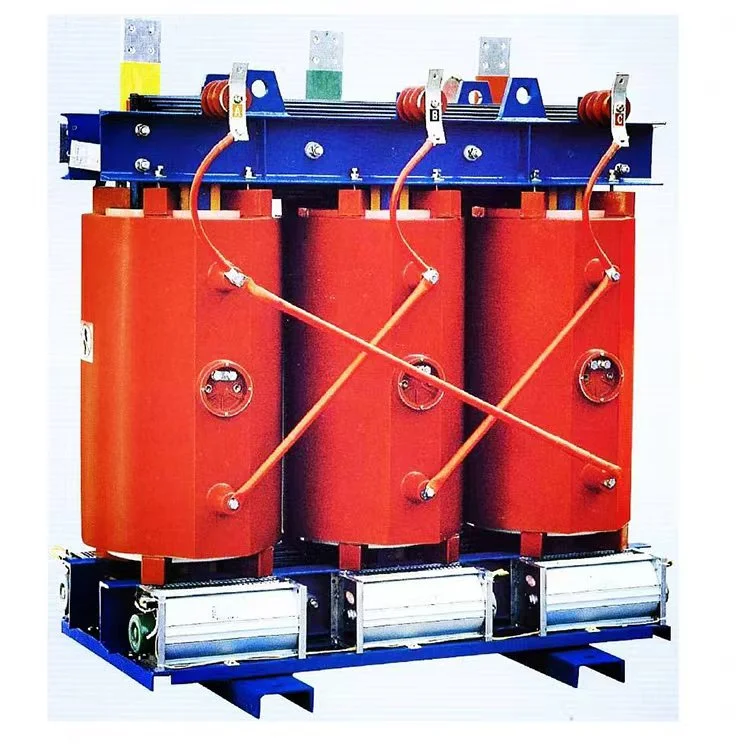

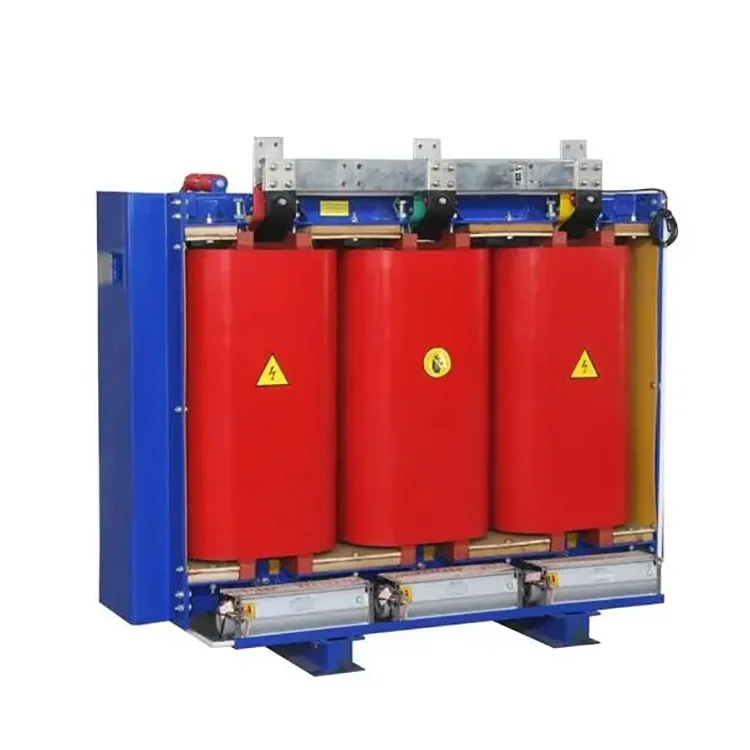

2500 Kva 11 To 0 4 Kv Dry Type Transformer

Parametre produktu:

Meno	2500 kVA 11 až 0,4 kV transformátor suchého typu
Menovitá kapacita	2500 kva
Primárne napätie	11KV
Sekundárne napätie	0,4/0,415 kV
Izolačný materiál	Liata živica
Vektorová skupina	Dyn11 Yyn0
Strata bez zaťaženia (P0)	Na základe požiadavky zákazníka
Strata zaťaženia (Pk) @ 120 °C	Na základe požiadavky zákazníka
Impedančné napätie (Uk)	6%
Trieda izolácie	TRIEDA F alebo H
Spôsob chladenia	ONAF ONAF
