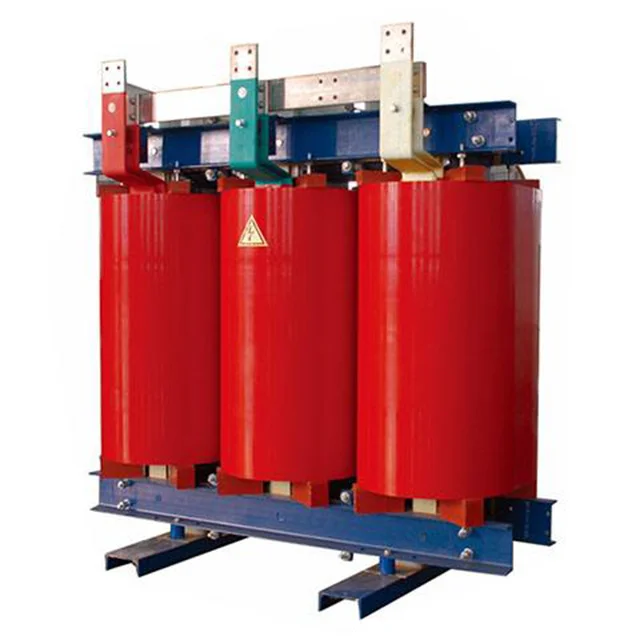

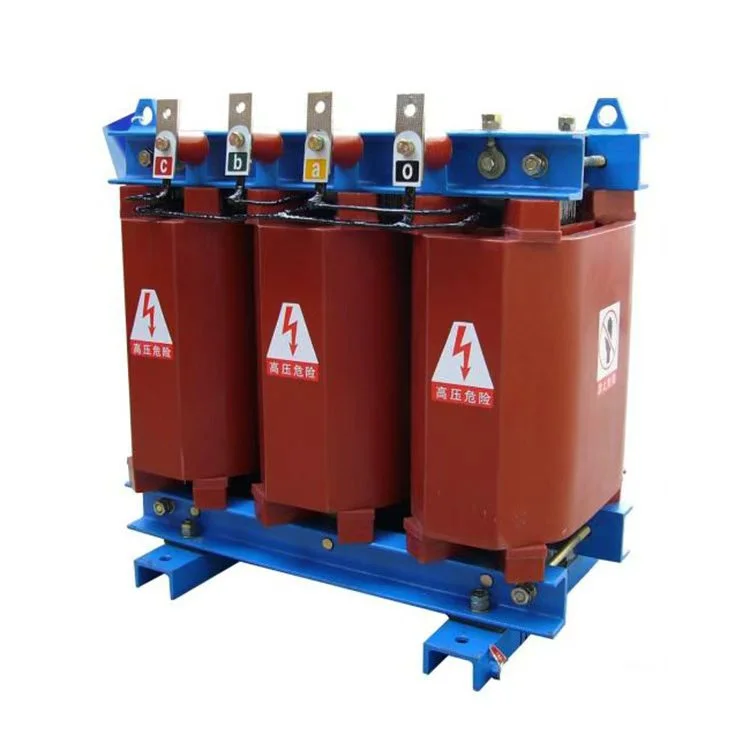

Transformátor suchého typu Scb10 630kva

Wenzhou Xifa Electrical Equipment Co., Ltd., ako profesionálny výrobca olejových i; 5 ponorných transformátorov a suchých transformátorov, má rozlohu 20 000 metrov štvorcových a dosahuje ročnú výstupnú hodnotu 20 miliónov USD.The scb10 suchý typ transformátora 630kva je náš hviezdny produkt. Vďaka stabilnému výkonu a vysoko konkurenčným cenám sa dobre predáva na domácom aj zámorskom trhu. S znamená trojfázovú, C znamená živicovú izoláciu, B znamená fóliu navinutú cievku a 10 predstavuje úroveň energetickej účinnosti, ktorej hodnoty strát sú jasne špecifikované v norme GB.

Odoslať dopyt

Popis produktu

Jadro a upínacie časti transformátora suchého typu liateho živice 630kva scb10 sú špeciálne ošetrené ochrannou živicou, ktorá má esteticky dobrý vzhľad. Nízkonapäťové vinutie využíva fóliové vinutie, zatiaľ čo vysoké napätie využíva segmentovanú viacvrstvovú valcovú štruktúru, ktorá zaisťuje 630kva scb10 transformátor suchého typu s vyváženou ampérovou distribúciou, nízky únikový tok, vysokú mechanickú pevnosť a silnú odolnosť proti skratu. Vybavený nízkohlučný chladiaci ventilátor a inteligentný regulátor teploty umožňujú alarm 630kva pre suchú scb10 odliatku ochrana štart-stop a môže tiež dosiahnuť diaľkové monitorovanie mikropočítača.

Transformátor suchého typu scb10 630kva má pozoruhodné "tri nízke a tri najvyššie hodnoty" charakteristiky: nízke straty, nízky hluk a nízky čiastočný výboj; ako aj vysokú mechanickú pevnosť, vysokú elektrickú pevnosť a vysokú odolnosť proti vlhkosti a korózii.

1. Odlievaná cievka má väčšiu mechanickú pevnosť a silnejšiu odolnosť proti skratu v porovnaní s transformátorom ponoreným do oleja a nebude sa deformovať vplyvom skratových elektromagnetických síl.

2. Keďže výdržné napätie epoxidovej živice je oveľa vyššie ako napätie vzduchu (približne 3,5 až 4-krát) a jej dielektrická konštanta je tiež vyššia, transformátor suchého typu 630kva scb10 vykazuje dobrú odolnosť voči impulznému prepätiu a vysokú hodnotu BIL.

3. Má výnimočnú odolnosť proti vlhkosti a korózii, vďaka čomu je obzvlášť vhodný na prevádzku v extrémne drsných podmienkach prostredia. Po odstavení je možné ho uviesť do prevádzky bez potreby sušenia.

4.V dôsledku vákuového spracovania a odlievania cievky nemá transformátor suchého typu 630kva scb10 žiadne bubliny medzi závitmi alebo vrstvami, čo vedie k najnižšej úrovni čiastočného vybitia medzi podobnými výrobkami.

Normálne prevádzkové podmienky pre transformátor suchého typu 630kva scb10

Nadmorská výška nepresahujúca 1000 m, použitie v interiéri

Teplota okolia: Maximálna teplota +40°C

Maximálna denná priemerná teplota +30°C

Maximálna ročná priemerná teplota +20°C

Minimálna teplota -5°C

ak sú klimatické podmienky vo vašej krajine relatívne extrémne, môžeme prepracovať 630kva scb10 transformátor suchého typu z liatej živice podľa vašich miestnych klimatických podmienok. Samozrejme, ak zákazníci požadujú nižšie straty a vyššiu úroveň izolácie, je k dispozícii aj prispôsobená výroba.

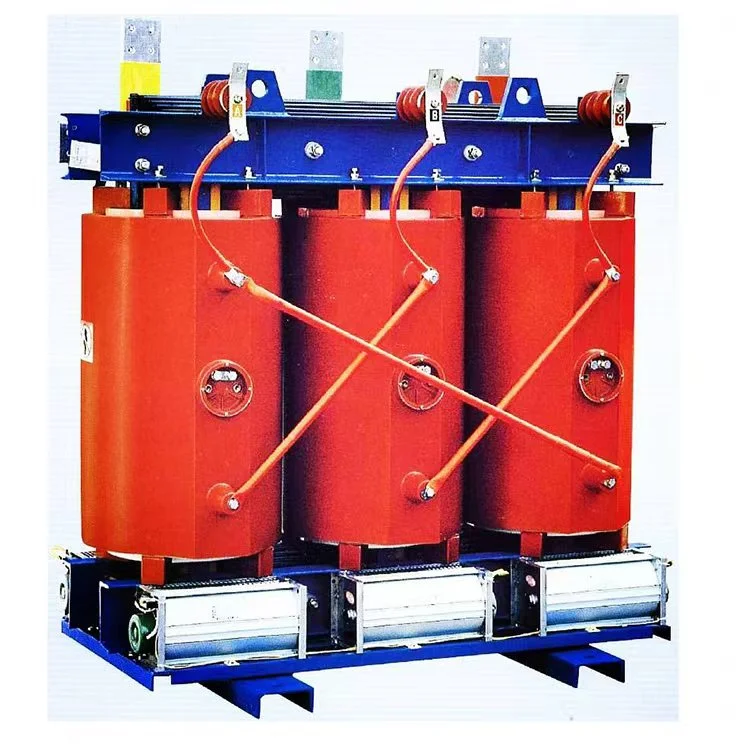

Scb10 Cast Resin Dry Type Transformer 630kva

Parametre produktu:

Meno	scb10 transformátor suchého typu zo živice 630kva
Menovitá kapacita	630 kva
Primárne napätie	10KV/20KV/33KV alebo prispôsobené
Sekundárne napätie	0,4/0,415 kV
Izolačný materiál	Liata živica
Vektorová skupina	Dyn11
Strata bez zaťaženia (P0)	1340±15%
Strata zaťaženia (Pk) @ 120 °C	5880 ± 15 %
Impedančné napätie (Uk)	4 % alebo 6 %
Trieda izolácie	TRIEDA F alebo H
Spôsob chladenia	ONAF ONAF
Čiastočný výboj	Menej ako 10ks
ohrada	S (IP20, oceľ valcovaná za studena alebo nehrdzavejúca oceľ) / bez
