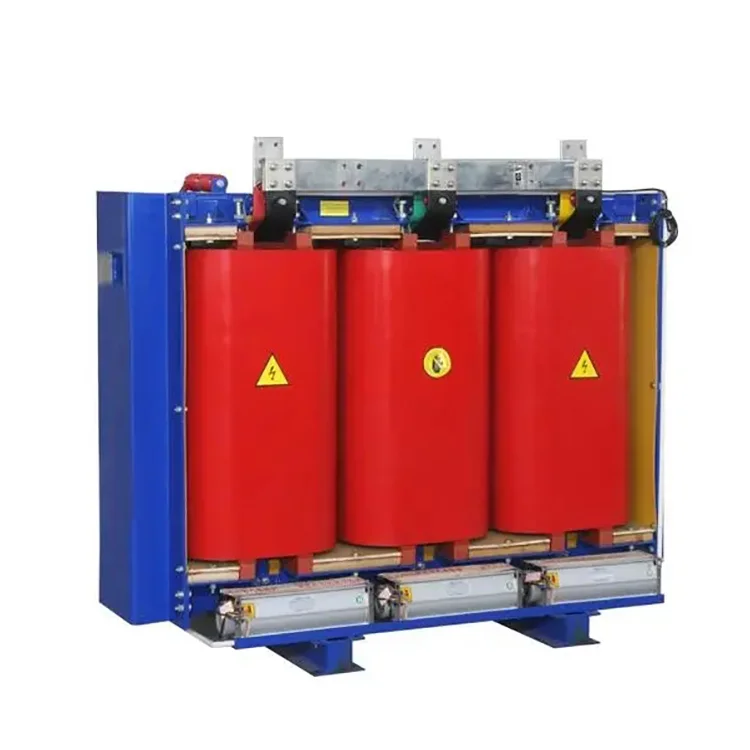

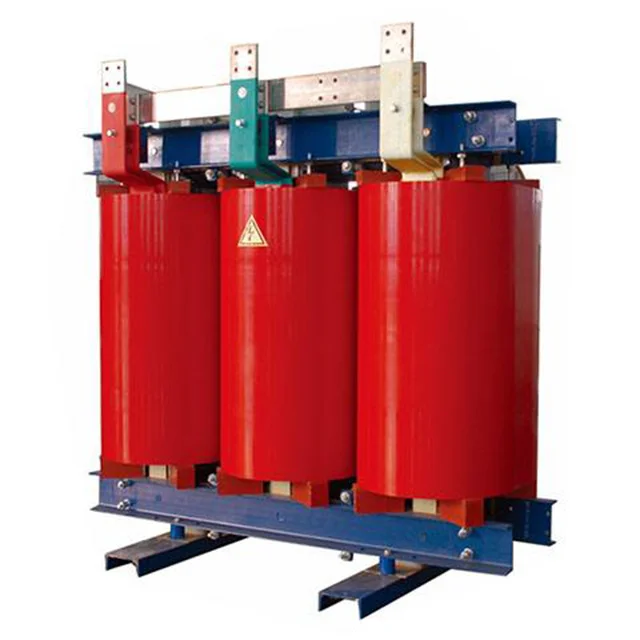

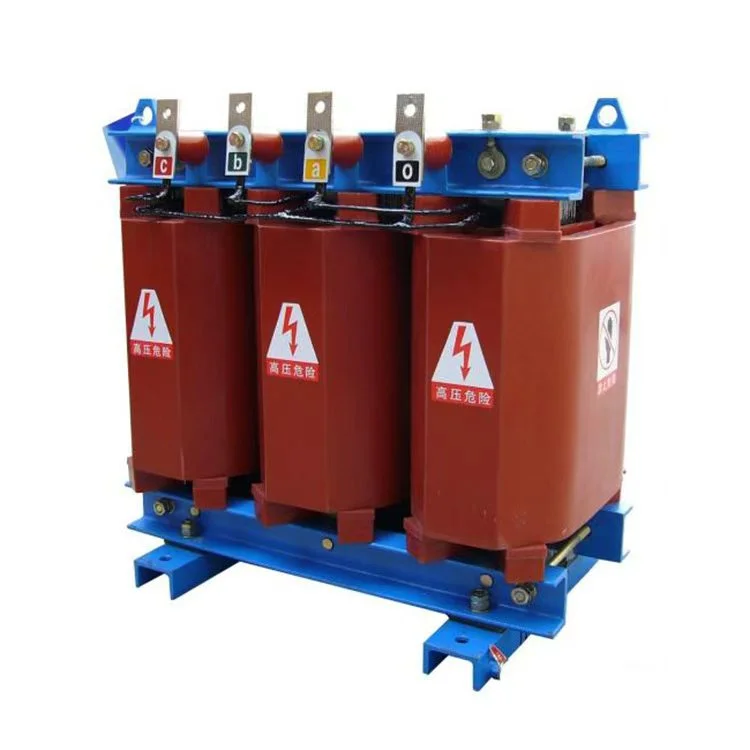

Hliníkový suchý transformátor s výkonom 2000 KVA

Zatiaľ čo meď je štandardom, hliníkové vinutie ponúka výrazné výhody: Je to nákladovo efektívne: Nižšie náklady na materiál bez obetovania výkonu pri štandardných pracovných cykloch. Cena hliníkového transformátora je 2 až 3-krát nižšia ako cena medeného transformátora.
Vynikajúca vodivosť: Optimalizovaný dizajn prierezu zaisťuje nízke straty I²R. nižšia hmotnosť: jednoduchšia manipulácia a inštalácia v porovnaní s medenými ekvivalentmi. Hliníkový suchý transformátor s výkonom 2000 kVA môžeme navrhnúť podľa požiadaviek zákazníka na stratu. Okrem toho pre krajiny v púštnych oblastiach máme špecializovaný dizajn odvodu tepla a získali sme naň patent.

Hliníkový suchý transformátor s výkonom 2 000 kVA je stacionárne elektrické zariadenie, ktoré prenáša elektrickú energiu bez použitia akýchkoľvek tekutých chladív, ako je olej alebo silikón. Namiesto toho sa pri chladení a ochrane spolieha na cirkuláciu vzduchu a vysokoteplotné pevné izolačné materiály. Bez pohyblivých častí poskytuje tichú, spoľahlivú a nenáročnú prevádzku.

Keďže nevypúšťa žiadne plyny a nevyžaduje žiadne ohňovzdorné klenby, je ideálny na použitie v nemocniciach, školách, továrňach a chemických závodoch. Hliníkový suchý transformátor s výkonom 2 000 kVA je vzduchom chladené izolačné zariadenie, ktoré využíva prirodzené alebo nútené prúdenie vzduchu na udržanie bezpečných prevádzkových teplôt pre vinutia a jadro.



Správna inštalácia a bezpečnostné postupy sú nevyhnutné na zabezpečenie dlhodobého výkonu a spoľahlivosti 2000 kVA hliníkového suchého transformátora. Keďže sa tieto transformátory spoliehajú na chladenie vzduchom a majú odkryté vinutia alebo vetracie kanály, dodržiavanie správnych inštalačných postupov pomáha predchádzať prehriatiu, elektrickým poruchám a mechanickému namáhaniu.



Nainštalujte na pevný povrch bez vibrácií Transformátor by mal byť umiestnený na pevnom, rovnom základe, ktorý unesie jeho plnú hmotnosť. Vibrácie môžu spôsobiť uvoľnenie svoriek, hluk a mechanické namáhanie vinutia. Preto je najlepšie izolovať transformátor od ťažkých strojov alebo rotačných zariadení.



Udržujte dostatočnú ventilačnú vzdialenosť Ponechajte na všetkých stranách aspoň 12 palcov (alebo viac podľa špecifikácie výrobcu), aby sa zabezpečilo neobmedzené prúdenie vzduchu. Správne rozmiestnenie podporuje efektívne chladenie, znižuje horúce miesta a predlžuje životnosť izolácie hliníkového suchého transformátora s výkonom 2 000 kVA. Vyhnite sa inštalácii jednotky v úzkych rohoch alebo v blízkosti zdrojov tepla.



Používajte flexibilné vedenia, aby ste sa vyhli koncovému napätiu Pri pripájaní káblov ku svorkám by sa mali použiť flexibilné vedenia alebo priechodky. To zabraňuje mechanickému namáhaniu svoriek spôsobenému vibráciami, rozťahovaním alebo pohybom kábla, čím sa zaisťuje bezpečné elektrické spojenie a dlhšia životnosť.



Správne uzemnite jadro a kryt Pre bezpečnosť je nevyhnutné správne uzemnenie kovového krytu a jadra transformátora. Zabraňuje úrazu elektrickým prúdom, znižuje riziko poruchy izolácie a zaisťuje, že poruchové prúdy sú bezpečne smerované do zeme.



Uchovávajte mimo dosahu korozívnych výparov a vlhkosti Nainštalujte transformátor na čisté a suché miesto. Vystavenie chemikáliám, soli alebo vlhkosti môže poškodiť izoláciu, korodovať koncovky a viesť k čiastočnému vybitiu alebo poruchám sledovania. Vo vlhkom prostredí zvážte uzavreté alebo liate typy živice.



Pravidelne čistite filtre ventilátora a kontrolujte prúdenie vzduchu V prípade jednotiek chladených núteným vzduchom pravidelne kontrolujte a čistite filtre ventilátora. Blokovaný prúd vzduchu môže spôsobiť prehriatie a stratu účinnosti. Uistite sa, že všetky ventilátory fungujú správne a že vetracie cesty zostávajú voľné.

Parametre produktu:

Meno	Hliníkový suchý transformátor s výkonom 2000 kVA
Menovitá kapacita	2000 kva
Primárne napätie	10KV/33KV/prispôsobené
Sekundárne napätie	0,4/0,415 kV
Izolačný materiál	Liata živica
Vektorová skupina	Dyn11 Yyn0
Strata bez zaťaženia (P0)	prispôsobené
Strata zaťaženia (Pk) @ 120 °C	prispôsobené
Impedančné napätie (Uk)	6%
Trieda izolácie	TRIEDA F alebo H
Spôsob chladenia	ONAF ONAF
